16 位 AFE88201 和 14 位 AFE78201 （AFEx8201） 是高度集成、高精度、極低功耗的數模轉換器 （DAC），具有專為過程控制和工業自動化應用而設計的電壓輸出。

AFEx8201 器件包括設計 4mA 至 20mA、3 線或 4 線傳感器發射器或模擬輸出模塊所需的大部分組件。除了高精度DAC外，AFEx8201還集成了10ppm/°C基準電壓源和診斷模數轉換器（ADC）。為了滿足本質和功能安全問題，需要外部電壓電流轉換和功率調節。
*附件：afe88201.pdf

內部診斷ADC復用到多個內部節點，從而實現自動自我健康檢查。該檢查能夠檢測內部偏置源、電源穩壓器、基準電壓源、DAC輸出、芯片溫度和可選外部電壓源的錯誤或故障。如果從診斷ADC、CRC幀錯誤檢查或窗口看門狗定時器檢測到任何故障，器件可以選擇發出中斷、進入用戶指定的故障安全狀態或兩者兼而有之。

特性

• 低靜態電流：170μA（典型值），210μA（最大值）
• 16位或14位單調高性能DAC
  • DAC輸出范圍：0V至2.5V
  • 數字DAC壓擺率控制
  • 16位時為4LSB INL
  • 0.07% FSR（最大）TUE，–40°C 至 +125°C
• 12位3.84kSPS ADC，用于高級診斷
• 集成 1.25V 基準電壓源，10ppm/°C（最大值）
• 內置1.2288MHz振蕩器，帶時鐘輸出
• 數字接口：
  • 串行外設接口 （SPI）
  • 通用異步接收-發射器 （UART）
• 故障檢測：CRC位錯誤檢查、窗口看門狗定時器、診斷ADC
• 寬工作溫度：–55°C 至 +125°C

參數

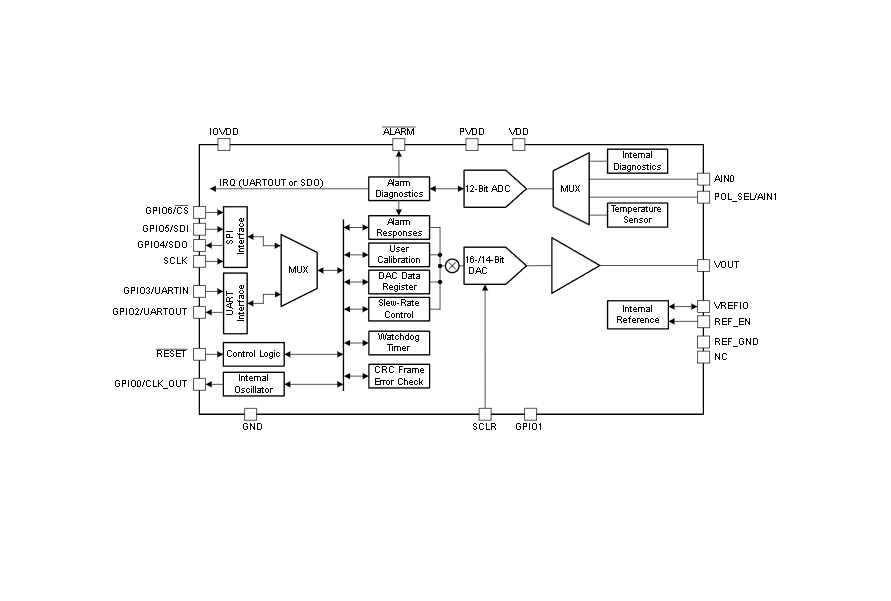

方框圖

AFEx8201 系列是德州儀器（Texas Instruments）推出的高集成度、低功耗數模轉換器（DAC）家族，包含 16 位分辨率的 AFE88201 與 14 位分辨率的 AFE78201 兩款型號，核心面向工業自動化、過程控制、PLC/DCS I/O 模塊及 4mA-20mA 環路供電等場景，憑借高精度、低功耗及豐富的診斷功能，滿足工業級信號轉換與可靠性需求。以下從核心特性、性能參數、功能模塊、應用設計及使用信息等方面展開總結。

一、核心特性與產品差異

1. 基礎參數與架構

• 分辨率與輸出特性 ：AFE88201 為 16 位、AFE78201 為 14 位，均具備單調性；DAC 輸出范圍 0V-2.5V，支持?jǐn)?shù)字可編程壓擺率控制（線性 / 正弦模式），輸出緩沖器可驅動 100pF 容性負載，支持 ±1mA 源 / 灌電流，短路保護電流閾值 5mA。
• 低功耗設計 ：靜態電流典型值 170μA、最大值 210μA，掉電模式功耗僅 190mW，適配環路供電等低功耗場景；內部集成 1.8V 低壓差穩壓器（LDO），輸入電源（PVDD）范圍 2.7V-5.5V，數字接口電源（IOVDD）范圍 1.71V-5.5V。
• 集成組件 ：內置 1.25V 高精度電壓基準（溫度漂移最大 10ppm/°C）、1.2288MHz 內部振蕩器（時鐘可輸出）、12 位 3.84kSPS 診斷 ADC，減少外部元器件數量，簡化硬件設計。

2. 環境適應性與可靠性

• 工作溫度 ：-55°C 至 125°C（結溫最高 150°C），滿足工業級寬溫需求。
• ESD 防護 ：人體放電模型（HBM）±2000V，帶電器件模型（CDM）±500V，符合 JEDEC 抗靜電標準。
• 封裝規格 ：24 引腳 UQFN（RRU 封裝），尺寸 4mm×4mm，最大高度 0.9mm，底部熱焊盤需焊接至 PCB 以保障散熱，引腳間距 0.5mm，兼容高密度布局。

二、關鍵性能指標

1. DAC 靜態與動態性能（典型值，TA=25°C，PVDD=3.3V，VREF=1.25V）

2. 診斷 ADC 性能（12 位，TA=25°C）

• 分辨率 ：12 位，無失碼，輸入范圍 0V-1.25V 或 0V-2.5V（可配置）。
• 動態性能 ：積分非線性（INL）±4LSB，微分非線性（DNL）±1LSB，信噪比（SNR）65dB，總諧波失真（THD）-70dBc。
• 采樣特性 ：采樣率 3.84kSPS，轉換時間 210μs，支持直接模式（按需采樣）與自動模式（連續采樣），可監測內部節點（電源、基準、溫度）與外部輸入（AIN0/AIN1）。

三、核心功能模塊

1. DAC 核心模塊

• 電阻串架構 ：采用電阻分壓式 DAC 架構，固有單調性，低毛刺（中碼 ±1LSB 毛刺脈沖 4.5nV-s），保障信號轉換線性度與穩定性。
• 增益與偏移校準 ：通過 DAC_GAIN（0.5-1.499985 可調）與 DAC_OFFSET（2’s 補碼，范圍 - 2^(N-1) 至 2^(N-1)-1，N 為分辨率）寄存器實現校準，補償系統誤差，提升輸出精度。
• CLEAR 狀態控制 ：支持 3 種方式將 DAC 輸出強制至預設 CLEAR 碼（DAC_CLR_CODE 寄存器配置）：寄存器指令（DAC_CFG.CLR）、告警觸發（ALARM_ACT 配置）、引腳控制（SPI 模式 SCLR 引腳 / UBM 模式 SDI 引腳），適配故障安全場景。
• 壓擺率控制 ：默認禁用，使能后可通過 DAC_CFG 寄存器配置步長（1-128 碼）與時鐘（2400Hz-307.2kHz），支持線性與正弦壓擺模式，避免輸出電壓突變導致的系統干擾。

2. 診斷與故障檢測

• 12 位診斷 ADC ：通過多路復用器（MUX）監測 8 個通道，包括 2 路外部輸入（AIN0/AIN1）與 6 路內部節點（電源 PVDD/VDD、基準 VREF、芯片溫度、DAC 輸出 VOUT、零溫度系數電壓 ZTAT），可配置閾值與滯回（0-127LSB），超限時觸發告警。
• 告警功能 ：支持溫度告警（85°C 警告 / 130°C 錯誤）、基準電壓異常（±5% 標稱值）、ADC 超量程、CRC 錯誤、看門狗超時等故障檢測；告警響應可配置為 “無動作”“DAC CLEAR 狀態”“告警電壓輸出”“VOUT 高阻”，ALARM 引腳為開漏輸出（低電平有效）。
• 看門狗定時器（WDT） ：可編程窗口比較模式（上下限時間），監測 SPI/UBM 通信，超時未通信時觸發告警，保障通信可靠性；CRC 校驗（SPI 模式默認使能，多項式 x?+x2+x+1），檢測數據傳輸錯誤。

3. 時鐘與同步

• 內部振蕩器 ：1.2288MHz 精度振蕩器（室溫誤差 < 0.5%），時鐘可通過 GPIO0/CLK_OUT 引腳輸出，分頻系數可配置（1/2/4/8…1024），也可外部輸入時鐘。
• 復位機制 ：支持上電復位（POR）、硬件復位（RESET 引腳，低電平有效，最小脈沖 100ns）、軟件復位（SW_RST 指令），復位后寄存器恢復默認值，OTP 配置不丟失。

4. 數字接口

• 通信協議 ：支持 SPI（最高 12.5MHz，模式 1/2）與 UART 中斷模式（UBM，9600 波特率，8 位數據 + 1 位奇校驗 + 1 位停止位），SPI 默認啟用 CRC 校驗，UBM 支持寄存器全訪問。
• GPIO 功能 ：7 個引腳可配置為 GPIO（輸入 / 輸出 / 雙向），輸出支持推挽 / 開漏模式，輸入需外部上下拉電阻，可用于告警指示、外部觸發等擴展功能。

四、電源與功耗

1. 電源需求

2. 功耗分布

• 正常模式 ：總功耗約 0.5mW（PVDD=3.3V，無負載），開啟診斷 ADC 后增至 1.2mW。
• 掉電模式 ：通過 RESET 引腳或寄存器配置，功耗降至 190mW，僅保留必要電路供電。

五、應用設計要點

1. 電源設計

• 供電架構 ：PVDD 推薦使用線性穩壓器（如 TPS7A02）或低噪聲 DC/DC（如 TPS62803），避免開關噪聲耦合；VDD 引腳需并聯 1μF-10μF 陶瓷電容（靠近引腳），VREFIO 引腳并聯 100nF 電容濾波。
• 隔離設計 ：工業場景建議采用數字隔離器（如 ISO7021）隔離 SPI/UBM 信號，電源隔離可選用 TI 隔離 DC/DC（如 DCP0105），避免地環路干擾。

2. PCB 布局

• 模擬與數字分區 ：將 DAC 輸出（VOUT）、基準（VREFIO）、模擬輸入（AIN0/AIN1）等模擬信號與 SPI/UBM 數字信號分區布局，模擬地（AGND）與數字地（DGND）單點連接至公共地平面。
• 關鍵信號布線 ：VOUT 采用短路徑布線，遠離數字時鐘（SCLK）；AIN0/AIN1 差分布線，阻抗匹配 50Ω/100Ω；電源引腳旁放置 0.1μF 去耦電容，確保供電穩定。
• 熱設計 ：底部熱焊盤需通過過孔連接至 PCB 內層地，多層板建議預留散熱銅皮，保障結溫不超過 105°C。

3. 初始化與配置

• 上電時序 ：先加 PVDD，再加 IOVDD，RESET 引腳拉低至少 100ns 后釋放，等待 10μs 后啟動通信；默認 CRC 使能，若禁用需發送含 CRC 的配置指令（CONFIG.CRC_EN=0）。
• 關鍵寄存器配置 ：
  • DAC 校準：通過 DAC_GAIN（默認 0x8000，增益 1.0）與 DAC_OFFSET（默認 0x0000）調整輸出精度。
  • 診斷 ADC：配置 ADC_INDEX_CFG 選擇采樣通道，ADC_CFG 設置轉換模式（DIRECT/AUTO）與濾波計數（FLT_CNT，1-8 次連續故障觸發告警）。
  • 告警響應：ALARM_ACT 寄存器配置故障觸發后 DAC 動作（如 SD_FLT=2h 對應切換至告警電壓）。
