STMicroelectronics STEVAL-SMARTAG2 NFC動態標簽傳感器板是一款支持NFC的傳感器節點，帶有慣性MEMS和環境傳感器。STMicroelectronics板設有STM32微控制器和動態NFC標簽，用于與平板電腦和智能手機等NFC讀卡器進行通信?；蛘?，也可為STEVAL-SMARTAG2配備電池充電器。全波整流器可為充電器饋電，用于NFC能量采集（位于已嵌入動態NFC標簽中的能量收集器之上）。該器件具有支持身份驗證和先進加密安全性的安全元件，以及帶嵌入式晶體振蕩器的實時時鐘 (RTC)，可實現精確計時和時間戳。

數據手冊：*附件：STMicroelectronics STEVAL-SMARTAG2 NFC動態標簽傳感器板數據手冊.pdf

特性

• STM32Cube功能包 (FP-SNS-SMARTAG2)
• 端到端概念驗證生態系統移動應用和云儀表板：
  • DSH-ASSETRACKING web云儀表板
  • 可從Google Play和應用商店下載STAssetTracking移動應用
• NFCSENSORTAG.盒：經過優化的外形尺寸，采用塑料外殼進行測試

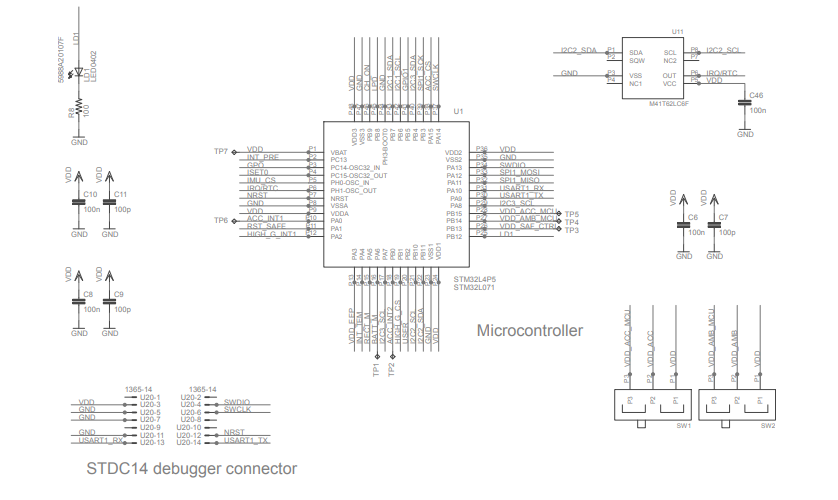

示意圖

?STEVAL-SMARTAG2 NFC動態標簽傳感器板技術解析與應用指南?

一、產品概述與核心架構

?STEVAL-SMARTAG2? 是意法半導體推出的一款集成 ?NFC動態標簽通信?、?多類型MEMS傳感器? 和 ?超低功耗MCU? 的智能傳感節點評估板。其核心架構由三大部分組成：

1. ?動態NFC/RFID標簽芯片?
   • ?ST25DV64KC-JF6D3?：支持ISO 15693/NFC-V協議，內置64Kbit EEPROM存儲，具備快速傳輸模式（Fast Transfer Mode），可通過NFC場能量 harvesting 為系統供電。
2. ?傳感器陣列?
   • ?運動感知?：LSM6DSO32X（6軸IMU，含32g加速度計+陀螺儀）
   • ?高沖擊檢測?：H3LIS331DL（±100g/200g/400g可選高g值加速度計）
   • ?環境監測?：
     • LPS22DF（260-1260 hPa高精度納米壓力傳感器）
     • STTS22H（±0.5°C精度溫度傳感器）
     • VD6283TX（混合濾波多光譜環境光傳感器+閃爍檢測引擎）
3. ?主控與電源管理?
   • ?STM32L4P5-CGU6?：Cortex-M4內核，支持FPU運算，集成1MB Flash和320KB SRAM，結合外部SMPS實現動態功耗調節。
   • ?能量收集系統?：支持NFC場能量整流（V_RECT引腳）和電池雙供電模式。

二、關鍵技術特性深度解析

1. ?NFC動態標簽的雙向通信機制?

ST25DV64KC芯片的 ?GPO引腳? 可配置為中斷信號輸出，當EEPROM數據被讀寫時，通過I2C接口向STM32L4P5實時通知狀態變更。其 ?快速傳輸模式? 允許在13.56MHz載波下實現最高53kbps的數據交換速率。

2. ?傳感器低功耗協同工作模式?

• ?機器學習核心集成?：LIS2DUXS12和LSM6DSO32X均內置可編程MLC，可在傳感器端直接運行簡單分類算法，僅在有事件觸發時才喚醒主MCU，將系統平均功耗降至15μA以下。
• ?多傳感器聯動觸發?：通過配置各傳感器的INT1/INT2引腳連接到MCU的GPIO，例如：
  • 高g值加速度計（H3LIS331DL）檢測到跌落沖擊
  • 壓力傳感器（LPS22DF）同步記錄高度變化
  • 數據通過NFC一次性上傳至手機/平板

3. ?電源管理電路設計要點?

• ?線性穩壓器STLQ020?：提供200mA輸出，靜態電流僅450nA，確保CR2032/LIR2032電池續航達數年。
• ?電池電壓監測?：通過分壓電阻網絡（BATT_M = BATT × 0.353）實時監控電量。
• ?可選充電模塊STBC15?：當使用LIR2032可充電電池時，支持通過NFC能量 harvesting 或USB端口充電。

三、硬件設計關鍵考量

1. ?接口布局優化?

• ?I2C總線拓?fù)?/strong>?：所有傳感器（除高g值加速度計外）均掛載在I2C1總線上，需注意：
  • SDA/SCL線路上串聯10kΩ上拉電阻（R1/R2）。
  • IMU傳感器（LSM6DSO32X）額外支持SPI接口，通過IMU_CS引腳片選。

2. ?信號完整性保障?

• ?去耦電容配置?：
  • 每個IC的VDD引腳就近布置100nF陶瓷電容（如C10/C25）。
  • 電源入口處布置1μF+100nF組合（如C19/C20）。
• ?高頻噪聲抑制?：在MCU的OSC_IN/OUT引腳（PH0/PH1）旁路100pF電容（C11/C9）。

3. ?天線匹配電路?

• ?NFC天線調諧?：通過L1/L2電感（0Ω）和C16/C17/C18（未安裝）預留調諧點位，實際應用需根據殼體材質調整匹配網絡。

四、典型應用場景實現方案

1. ?冷鏈物流監控?

• ?觸發條件?：溫度傳感器（STTS22H）超出閾值（INT_TEM引腳觸發）
• ?數據記錄?：壓力傳感器監測密封性，IMU記錄運輸振動譜
• ?能耗控制?：多數時間處于關機狀態，僅當NFC讀取器靠近時通過場能量激活并上傳數據。

2. ?資產追蹤與防拆檢測?

• ?Qvar技術應用?：LIS2DUXS12的Qvar通道可檢測外部電場變化，當標簽被非法剝離時立即鎖定數據。

3. ?智能包裝交互?

• ?無電池傳感?：完全依賴NFC場能量驅動，消費者用手機貼近包裝即可獲?。?
  • 產品真?zhèn)?a target="_blank">認證（通過STSAFE-A110安全元件）
  • 開啟次數統計（通過LPS22DF壓力變化記錄）

五、開發資源與生態系統

1. ?軟件支持?
   • ?STM32Cube功能包FP-SNS-SMARTAG2?：提供傳感器驅動、數據融合算法和NFC通信協議棧。
2. ?云端集成?
   • ?DSH-ASSETRACKING?：亞馬遜云服務平臺，支持實時軌跡可視化。
   • ?STAssetTracking移動端APP?：支持Android/iOS，提供一鍵式數據采集界面。
