CS5653D是一款寬輸入電壓，支持鋰離子、鋰聚合物、磷酸鐵鋰的，雙向開關模式同步4管、升降壓電池充放電控制器。無論輸入電壓是低于，高于或者等于電池組電壓，它都可以對電池組實現充電管理，包括涓流、恒流、恒壓階段和充電狀態指示。當系統需要從電池組放電時，CS5653D能夠反向輸出所需電壓，可輸出低于，高于或者等于電池組的電壓值。
CS5653D擁有超寬范圍的輸入輸出電壓。它可支持從3.8V～32V的應用范圍，滿足客戶從1～6節鋰電池的不同需求。CS5653D采用7V驅動器電壓，充分利用外置功率管以達到較高的轉換效率。
CS5653D可以通過外部電阻調節電池電壓設置值以及輸入輸出限流值，最大限度地在滿足不同應用需求的同時簡化外圍設計。
CS5653D支持雙向輸出，通過DIR管腳即可控制工作方向。它同時支持包括輸入限流、輸出限流、輸出過壓保護、短路保護以及過溫保護等一系列保護功能，以確保系統能適應各種異常情況。
CS5653D支持I2C接口來控制充放電過程的各個細節參數、電池節數及電池規格。除了I2C主機控制之外，無需任何軟件干預，整個充放電完整周期，可由外圍硬件參數直臂獨立控制。
CS5653D內置10位模數轉換器(ADC)，用于實時監測輸入電流、充電電流以及輸入電壓、電池電壓。

描述
雙向升降壓工作，支持反向放電5V3A
寬輸入電壓工作范圍:3.8V～32V
寬電池電壓工作范圍:高至32V，支持多種電池類型:1～6節串聯鋰離子/1～8節串聯磷酸鐵鋰電池
開關頻率400KHz
太陽能板最大功率點跟蹤MPPT功能
充電電壓調節精度±1%
輸入欠壓保護、電池過壓/短路保護
可調節輸入輸出電流限流
充電超時保護功能、過溫保護
充電器工作狀態雙路指示燈
NTC功能(I2C可開啟JEITA1/JEITA2充電規范)
支持I2C控制
集成10位ADC，用于輸入輸出的電壓、電流監測

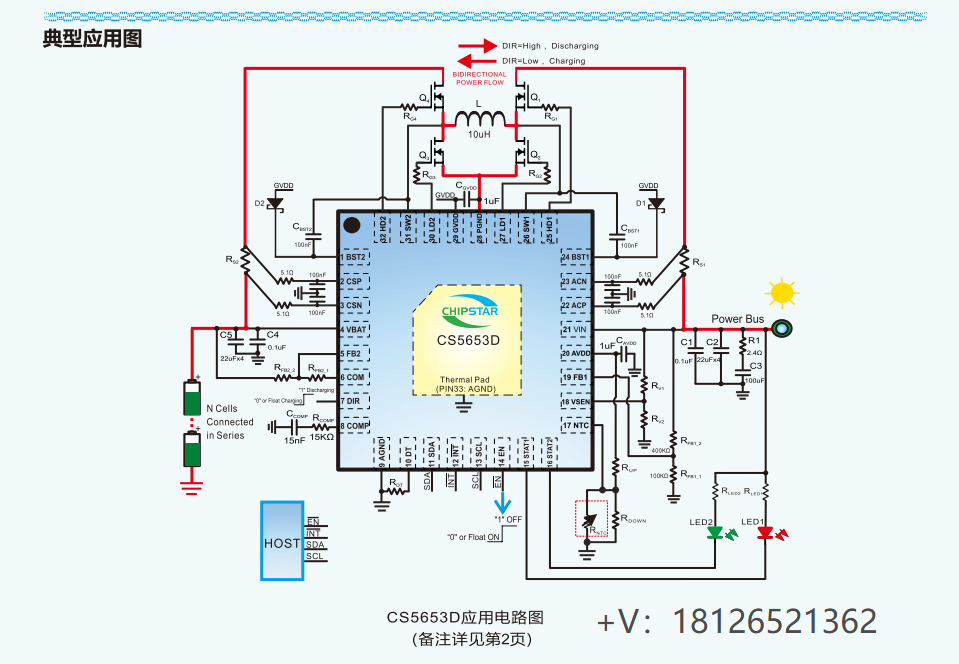

應用
太陽能充電器、智能USB插座、USB HUB、USB PD
無繩吸塵器、掃地機器人
移動電源、便攜式電源站
無繩電動工具、園藝工具、割草機器人
電動滑板車、電動自行車、車載充電器

封裝
QFN4X4_32L
