該ADS127L21是一款 24 位、Δ-Σ （ΔΣ）、模數轉換器 （ADC），具有可編程數字濾波器。該數字濾波器使用寬帶濾波器的數據速率高達 512kSPS，使用低延遲濾波器的數據速率高達 1365kSPS。該器件提供了交流性能和直流精度的完美組合，功耗低。

可編程無限和有限脈沖響應（IIR 和 FIR）數字濾波器允許自定義濾波器配置文件，例如 A 加權補償和頻率陷波濾波器。寬帶或低延遲濾波器選項可在一臺器件中優化交流信號性能或直流信號的數據吞吐量。
*附件：ads127l21.pdf

低漂移調制器可實現出色的直流精度和低寬帶噪聲，從而實現出色的交流性能。功耗可擴展架構具有四種速度模式，可優化數據速率、分辨率和功耗。信號和基準輸入緩沖器可減少驅動器負載，從而提高精度。

串行接口具有菊花鏈功能，可減少隔離柵上的信號線數量。SPI輸入數據和寄存器存儲器內容通過循環冗余校驗（CRC）進行驗證，以提高運行可靠性。

小型 3mm × 3mm WQFN 封裝專為空間有限的應用而設計。該器件完全符合–40°C至+125°C溫度范圍的額定工作。

特性

• 可編程 FIR 濾波器
• 可編程 IIR 濾波器
• 寬帶或低延遲濾波器模式
• 可編程數據速率：
  • 寬帶濾波器：512kSPS
  • 低延遲濾波器：1.365MSPS
• 轉換延遲（低延遲過濾器）：3μs
• 交流精度與直流精度：
  • 動態范圍 （200kSPS）：111.5dB（典型值）
  • 總諧波差：–125dB（典型值）
  • INL：0.4ppm 的 FSR（典型值）
  • 失調漂移：50nV/°C（典型值）
  • 增益漂移：0.5ppm/°C（典型值）
• 功率可擴展的速度范圍：
  • 最大速度：512kSPS，33mW（典型值）
  • 高速：400kSPS，26mW（典型值）
  • 中速：200kSPS，14mW（典型值）
  • 低速：50kSPS，4.3mW（典型值）
• 輸入范圍：±VREF 或 ±2VREF
• 緩沖輸入
• 內部或外部時鐘作

參數

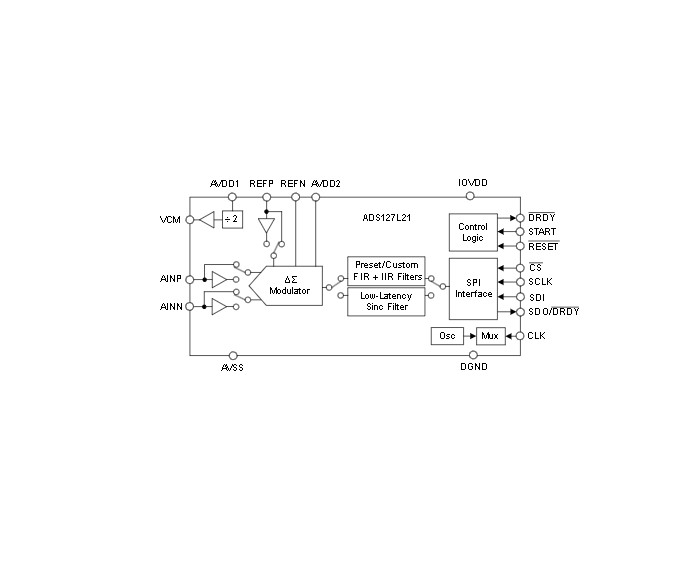

方框圖

一、產品概述

ADS127L21 是一款 24 位高精度 ΔΣ ADC，主打寬頻帶與低延遲特性，支持可編程數字濾波器（FIR/IIR），最高數據速率在寬帶濾波器模式下達 512kSPS，低延遲濾波器模式下達 1.365MSPS。器件具備出色的交流性能（如動態范圍 111.5dB、總諧波失真 - 125dB）與直流精度（積分非線性 0.4ppm FSR、失調漂移 50nV/°C），且支持功率可擴展速度模式，適配不同功耗與性能需求，采用 3mm×3mm 20 引腳 WQFN 封裝，工作溫度范圍 - 40°C 至 + 125°C，適用于測試測量、工業自動化、醫療、電網基礎設施等領域。

二、核心特性

1. 性能指標

• 精度與動態性能 ：24 位分辨率，積分非線性（INL）典型值 0.4ppm FSR，失調漂移典型值 50nV/°C，增益漂移 0.5ppm/°C；200kSPS 下動態范圍（DR）典型值 111.5dB，總諧波失真（THD）典型值 - 125dB，無雜散動態范圍（SFDR）典型值 125dB。
• 數據速率與濾波器 ：寬帶濾波器支持 4kSPS-512kSPS，低延遲濾波器（sinc3/sinc4）支持 0.1024kSPS-1365.3kSPS；可編程 FIR（128 抽頭）與 IIR（4 個雙二階）濾波器，支持自定義濾波曲線（如 A 加權補償、陷波濾波）。
• 功率效率 ：四檔速度模式功耗差異顯著，最高速模式（512kSPS）典型功耗 33mW，低速模式（50kSPS）典型功耗 4.3mW，支持待機（典型 60μA）與掉電（典型 1μA）模式。

2. 關鍵功能

• 靈活輸入與參考 ：差分模擬輸入范圍 ±VREF/±2VREF，支持內部 / 外部時鐘（外部時鐘最高 33.66MHz），參考電壓范圍低參考（0.5V-2.75V）、高參考（1V 至 AVDD1-AVSS），內置輸入與參考預充電緩沖器降低驅動負載。
• 接口與可靠性 ：SPI 兼容串行接口，支持菊花鏈連接減少多通道系統布線；SPI 數據與寄存器內容通過循環冗余校驗（CRC）驗證；具備電源監控（POR/ALV_flag）、調制器飽和檢測（MOD_flag）等故障診斷功能。
• 同步與校準 ：支持 START 引腳 / SPI 指令同步轉換，提供可編程轉換啟動延遲；24 位偏移與增益校準寄存器，支持 16/24 位輸出數據分辨率切換。

三、電氣規格

1. 電源與溫度

• 電源范圍 ：模擬電源 AVDD1（1.74V-5.5V，依速度模式不同，最高速需 4.5V-5.5V）、AVDD2（1.74V-5.5V），數字電源 IOVDD（1.65V-5.5V）；模擬地 AVSS 可配置為單極性（0V）或雙極性（-2.75V-0V）。
• 溫度要求 ：工作環境溫度 - 40°C 至 + 125°C，結溫 - 40°C 至 150°C，存儲溫度 - 65°C 至 150°C。

2. 靜態與動態性能（典型值，TA=25°C，AVDD1=5V，VREF=4.096V）

3. 接口時序

• SPI ：寫操作時鐘最高 50MHz，SCLK 高 / 低電平最小 9ns；讀操作（FSDO=0 時 1.25MHz，F(xiàn)SDO=1 時 2.5MHz），SCLK 高 / 低電平最小 350ns（FSDO=0）/175ns（FSDO=1）。
• I2C ：支持標準模式（100kHz）、快速模式（400kHz）、快速模式 +（1MHz），SCL 高電平最小周期 4μs（標準）、0.6μs（快速）、0.26μs（快速 +）。

四、功能模式詳解

1. 濾波器模式

• 寬帶濾波器 ：含預設 / 可編程 FIR（128 抽頭，32 位系數）與 4 個雙二階 IIR，支持級聯或旁路，通帶波紋 ±0.0004dB，阻帶衰減 106dB，群延遲 34/fDATA，適用于交流信號測量。
• 低延遲濾波器 ：sinc3/sinc4 拓撲，可選級聯 sinc1，延遲低至 3μs（最高速模式），支持 50/60Hz 工頻抑制，適用于直流信號或控制環路。

2. 速度模式

• 最高速 ：CLK=32.768MHz，寬帶濾波器最高 512kSPS，功耗 33mW，適合高帶寬需求場景。
• 高速 ：CLK=25.6MHz，寬帶濾波器最高 400kSPS，功耗 26mW，平衡帶寬與功耗。
• 中速 ：CLK=12.8MHz，寬帶濾波器最高 200kSPS，功耗 14mW，適用于中帶寬低功耗場景。
• 低速 ：CLK=3.2MHz，寬帶濾波器最高 50kSPS，功耗 4.3mW，極致低功耗設計。

3. 電源與工作模式

• 正常模式 ：全功能運行，支持連續 / 單次轉換。
• 待機模式 ：轉換停止時模擬電路部分斷電，電流典型 60μA，重啟需恢復時間。
• 掉電模式 ：僅保留 SPI 與數字 LDO，電流典型 1μA，需寫寄存器或復位喚醒。
• 復位機制 ：支持上電復位（POR）、RESET 引腳復位、SPI 指令復位（寫 01011000b 至 CONTROL 寄存器）。

4. 同步與校準

• 同步控制 ：支持三種模式 —— 同步模式（START 引腳上升沿同步連續轉換）、啟停模式（START/STOP 控制轉換啟停）、單拍模式（START 觸發單次轉換），可配置轉換啟動延遲（0-1024/fMOD）。
• 校準流程 ：偏移校準（短接輸入，寫平均偏移值至 OFFSET 寄存器）、增益校準（輸入已知電壓，按公式計算增益值寫入 GAIN 寄存器），校準后輸出數據經偏移減法與增益乘法處理。

五、寄存器與編程

1. 核心寄存器（地址與功能）

2. SPI 通信

• 幀結構 ：支持 16/24/32/40 位幀（含狀態字節 / CRC 字節），全雙工通信，可同時讀寫數據。
• 指令格式 ：讀寄存器（40h + 地址）、寫寄存器（80h + 地址）、無操作（00h+00h），CRC 模式下需附加 CRC 字節（多項式 X?+X2+X+1）。
• 菊花鏈 ：多設備級聯時，SDA 首尾相連，需按設備數量擴展 SCLK 周期，支持同步采樣。
