AFE7951是一款高性能、寬帶寬的多通道收發器，集成了四個射頻采樣發射器鏈和四個射頻采樣接收器鏈。該器件的工作頻率高達 12GHz，可在 L、S、C 和 X 波段頻率范圍內進行直接射頻采樣，而無需額外的變頻級。這種密度和靈活性的提高使高通道數的多任務系統成為可能。
*附件：afe7951.pdf

TX 信號路徑支持插值和數字上變頻選項，每個 TX 通道可提供高達 400 MHz 的信號帶寬。DUC 的輸出驅動 12GSPS DAC（數模轉換器），具有混合模式輸出選項，以增強二次奈奎斯特作。DAC輸出包括一個可變增益放大器（TX DSA），具有40dB范圍和1dB模擬步長和0.125dB數字步長。

每個接收器鏈包括一個 25dB 范圍的 DSA（數字步進衰減器），然后是一個 3GSPS ADC（模數轉換器）。每個接收器通道都有一個模擬峰值功率檢測器和各種數字功率檢測器，以輔助外部或內部自主自動增益控制器，以及用于器件可靠性保護的射頻過載檢測器。靈活的抽取選項可優化每個 RX 通道高達 400MHz 的信號帶寬。

特性

• 四通道射頻采樣12GSPS發射DAC
• 四通道射頻采樣3GSPS接收ADC
• 最大射頻信號帶寬：400MHz
• 射頻頻率范圍：600MHz - 12GHz
• 數字步進衰減器 （DSA）：
  • TX：40dB范圍，0.125dB步長
  • 接收：25dB 范圍，0.5dB 步長
• 單頻或雙頻 DUC 或 DDC
• 每個 TX 或 RX 16 個 NCO
• 可選內部PLL或VCO，用于DAC或ADC時鐘，或DAC或ADC采樣率的外部時鐘
• SerDes 數據接口：
  • JESD204B和JESD204C兼容
  • 8 個高達 29.5Gbps 的 SerDes 收發器
  • 子類 1 多設備同步
• 封裝：17mm × 17mm FCBGA，0.8mm 間距

參數

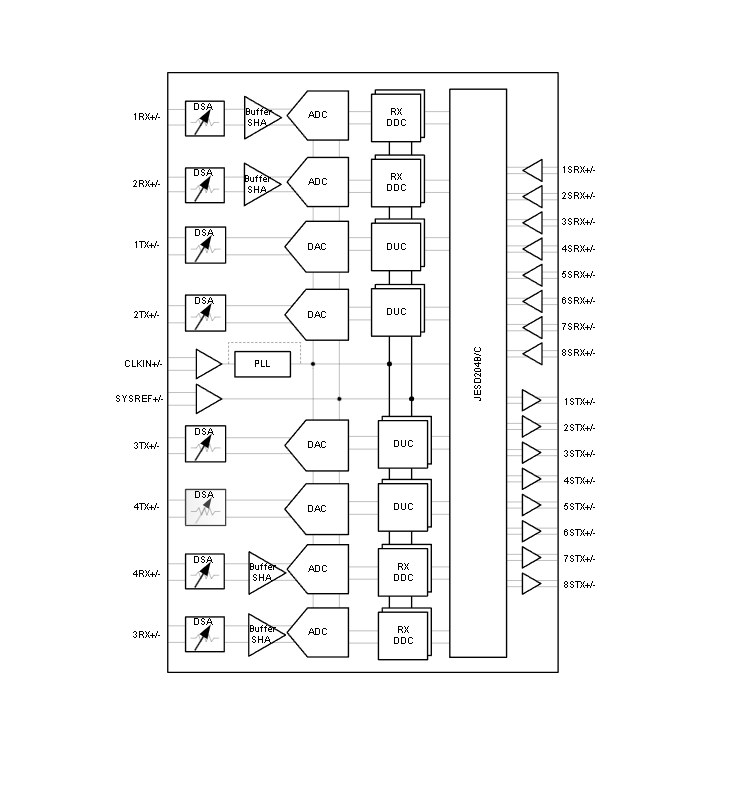

方框圖

一、產品概述

AFE7951 是一款高度集成的多通道射頻采樣 AFE，采用 17mm×17mm 400 引腳 FCBGA 封裝（0.8mm 引腳間距），可覆蓋600MHz~12GHz 射頻頻率范圍，支持 L、S、C、X 頻段直接采樣。器件集成 4 路發射鏈與 4 路接收鏈，每路發射鏈含 12GSPS DAC，每路接收鏈含 3GSPS ADC，最大射頻信號帶寬達 400MHz，能滿足高通道數、多任務系統對密度與靈活性的需求，典型應用包括雷達、導引頭前端、國防無線電、戰術通信基礎設施及無線通信測試設備。

二、核心特性

1. 高性能射頻收發能力

（1）發射端（TX）核心參數

• DAC 性能 ：4 路 12GSPS 射頻采樣 DAC，支持 1st/2nd 奈奎斯特區工作，混合模式輸出優化 2nd 奈奎斯特性能；集成 40dB 量程數字步進衰減器（DSA） ，支持 0.125dB 精細步進，滿足不同功率調節需求。
• 信號處理 ：每路 TX 含數字上變頻器（DUC），支持單頻段 / 雙頻段配置，16 個數控振蕩器（NCO），可實現插值與頻率搬移，單通道最大信號帶寬 400MHz；支持 Sin (x)/x 補償，降低信號失真。
• 動態性能 （典型值，TA=25°C）：
  • 三階交調失真（IMD3）：850MHz 時 - 66dBc（-7dBFS 雙音輸入），9.6GHz 時 - 52dBc；
  • 無雜散動態范圍（SFDR）：850MHz 時 86.5dBc，4.9GHz 時 76dBc；
  • 噪聲譜密度（NSD）：20MHz 偏移時 - 157.6dBFS/Hz（850MHz，-13dBFS 輸出）。

（2）接收端（RX）核心參數

• ADC 性能 ：4 路 3GSPS 射頻采樣 ADC，14 位分辨率，集成 25dB 量程 DSA ，支持 0.5dB 步進，適配不同強度輸入信號；每路 RX 含模擬峰值功率檢測器、數字功率檢測器，輔助自動增益控制（AGC），并具備 RF 過載檢測功能，保護器件可靠性。
• 信號處理 ：每路 RX 含數字下變頻器（DDC），支持抽取優化，單通道最大信號帶寬 400MHz，16 個 NCO 實現頻率搬移與信號篩選。
• 動態性能 （典型值，TA=25°C）：
  • 噪聲譜密度（NSD）：830MHz 時 - 155.2dBFS/Hz（DSA=3dB），9.6GHz 時 - 144dBFS/Hz；
  • 噪聲系數（NF）：830MHz 時 19.1dB（DSA=0~3dB），9.6GHz 時 30dB；
  • 三階交調失真（IMD3）：830MHz 時 - 82.4dBc（-7dBFS 雙音輸入），8.1GHz 時 - 55dBc。

2. 靈活的時鐘與同步能力

• 時鐘方案 ：支持內部 PLL/VCO 或外部時鐘驅動 DAC/ADC，內部 PLL 支持 4 路 VCO（頻率范圍 7.212.08GHz），時鐘分頻器（DAC 分頻比 1/2/3，ADC 分頻比 1/2/3/4/6/8）適配不同采樣率需求；參考時鐘輸入頻率 0.112GHz，支持差分時鐘輸入（REFCLK±、SYSREF±）。
• 多器件同步 ：支持 JESD204B/C 子類 1（Subclass 1）多器件同步，通過 SYSREF 信號實現多 AFE7951 時鐘與數據同步，滿足多通道系統相位一致性要求。

3. 高速數據接口與可靠性

• SerDes 接口 ：8 路 SerDes 收發器，速率最高 29.5Gbps，支持全速率（1929.5Gbps）、半速率（9.516.25Gbps）、1/4 速率（4.75~8.125Gbps）模式，兼容 JESD204B/C 協議，內部集成 100Ω 差分終端，插入損耗容忍度 25dB。
• 環境可靠性 ：結溫范圍 - 40°C110°C（推薦工作）、-65°C150°C（存儲）；熱特性優異，結到環境熱阻（RθJA）16.2°C/W，結到板熱阻（RθJB）4.85°C/W，需配合 PCB 散熱設計（如散熱過孔）避免過熱。

三、功能架構與工作原理

1. 核心架構

AFE7951 采用 “數字信號處理 - 射頻轉換 - 模擬信號調理” 三段式架構，分為發射鏈、接收鏈、時鐘與控制三大模塊：

• 發射鏈（TX） ：數字信號經 JESD204B/C 接口輸入→DUC 實現插值與上變頻→12GSPS DAC 轉換為模擬信號→DSA 調節功率→射頻輸出（TXOUT±），支持混合模式輸出優化高頻率段性能。
• 接收鏈（RX） ：射頻輸入（RXIN±）→DSA 衰減→緩沖采樣保持（Buffer SHA）→3GSPS ADC 轉換為數字信號→DDC 實現抽取與下變頻→JESD204B/C 接口輸出，集成功率檢測與過載保護。
• 時鐘與控制 ：內部 PLL/VCO 生成 DAC/ADC 時鐘，或外部時鐘直接輸入；通過 SPI 接口配置寄存器，GPIO 支持同步控制、AGC 旁路等功能，NVM 存儲關鍵配置實現上電自動加載。

2. 關鍵工作模式

• 單頻段 / 雙頻段模式 ：TX/RX 均支持單頻段或雙頻段 DUC/DDC 配置，雙頻段模式可同時處理兩個不同頻段信號，提升系統多任務能力。
• 奈奎斯特區選擇 ：DAC 支持 1st 奈奎斯特區（低頻率段）交織模式、2nd 奈奎斯特區（高頻率段）非交織混合模式，ADC 同理，適配不同射頻頻段需求。
• 低功耗模式 ：支持睡眠模式（SLEEP 引腳拉高），降低待機功耗，適用于間歇工作場景。

四、電氣特性

1. 電源與電流特性

器件需多組電源供電，典型工作電壓包括 1.8V（模擬 / 數字）、1.2V（PLL/ADC/DAC 時鐘）、0.9V（數字核心），不同工作模式下功耗差異較大：

• 模式 1（4T4R-TDD，TX 占空比 75%，RX 占空比 25%） ：總功耗約 5446mW，其中 0.9V 電源電流 2001mA，1.2V 電源電流 1151mA，1.8V 電源電流（含多組）約 1229mA；
• 模式 2（4T4R-FDD，雙頻段） ：總功耗約 9041mW，0.9V 電源電流 3311mA，1.2V 電源電流 2109mA。

2. 射頻輸入輸出特性

• 阻抗匹配 ：TX/RX 射頻接口均為差分 50Ω，未使用的 TX 輸出需接 1.8V，未使用的 RX 輸入可懸空；
• 回波損耗 ：TX 輸出回波損耗（S22）<6GHz 時 - 17dB，>8GHz 時 - 10dB；RX 輸入回波損耗（S11）-12dB（匹配網絡下）；
• 隔離度 ：相鄰 TX 通道隔離度 900MHz 時 - 49dB，4.9GHz 時 - 60dB；TX 與 RX 通道隔離度 830MHz 時 - 76.6dB，確保通道間干擾最小。

五、引腳配置與封裝

1. 封裝規格

• 物理參數 ：17mm×17mm FCBGA 封裝，400 引腳，引腳間距 0.8mm，最大高度 0.8mm；底部裸露熱焊盤需焊接至 AGND，配合 4~6 個 0.3mm 孔徑散熱過孔，優化散熱與機械穩定性；
• 可靠性 ：符合無鉛焊接要求，MSL 等級 3（260°C 峰值回流焊，開封后 168 小時存儲），引腳鍍層為鎳鈀金（NIPDAU）。

2. 關鍵引腳分類

器件引腳按功能分為射頻接口、時鐘接口、SerDes 接口、電源與控制接口，核心引腳功能如下：

六、典型應用與設計建議

1. 典型應用場景

• 雷達系統 ：4T4R 通道支持相控陣?yán)走_(dá)波束成形，12GSPS DAC 與 3GSPS ADC 實現寬頻段目標探測，DSA 精細調節發射功率，NCO 實現多目標頻率跟蹤；
• 國防通信 ：600MHz~12GHz 寬頻段覆蓋戰術電臺需求，JESD204C 高速接口確保大數據量傳輸，多器件同步支持多節點組網；
• 無線通信測試 ：400MHz 帶寬與高動態性能，可模擬多頻段射頻信號，用于基站、終端設備的性能測試。

2. 設計建議

（1）電源與時鐘設計

• 電源布局 ：多組電源需獨立布線，模擬電源（如 VDD1P8TX）與數字電源（如 DVDD0P9）單點接地，避免串?dāng)_；每組電源就近并 0.1μF 陶瓷電容 + 1μF 鉭電容（低 ESR），確保供電穩定。
• 時鐘優化 ：REFCLK± 與 SYSREF± 采用差分布線，長度匹配（誤差 < 5mm），遠離數字信號線；外部時鐘源需低相位噪聲（如 TI LMX2594），避免影響 DAC/ADC 動態性能。

（2）射頻接口設計

• 阻抗匹配 ：TX/RX 射頻路徑采用 50Ω 微帶線，參考平面連續，避免過孔與拐角突變；使用差分匹配網絡（如 λ/4 阻抗變換器），確?；夭〒p耗 <-10dB。
• 隔離設計 ：TX 與 RX 區域嚴格分區，爬電距離≥8.5mm（高電壓場景），減少串?dāng)_；未使用的射頻引腳按規格處理（TX 接 1.8V，RX 懸空）。

（3）PCB 布局與散熱

• 分區布局 ：將射頻區、數字區、電源區分開，射頻信號路徑最短（<20mm），遠離時鐘與 SerDes 接口；AGND 與 DGND 單點連接，減少地彈噪聲。
• 散熱設計 ：FCBGA 裸露熱焊盤與 AGND 平面大面積連接，添加 4~6 個 0.3mm 散熱過孔，配合 PCB 散熱銅皮，確保結溫不超過 110°C（推薦）/150°C（上限）。
