隨著科技的進步，多種顯微成像技術應運而生，其中共聚焦顯微鏡和光片顯微鏡因其優異的光學切片能力備受關注，這兩類設備分別依托共聚焦成像與光片成像技術實現切片功能，且在成像原理、適用場景及實際應用效果上存在顯著差異。下文，光子灣科技將深入對比這兩種成像技術的核心特點，為科研人員根據研究目標選擇適配工具提供參考。

光學切片的作用

普通光學顯微鏡會同時照亮樣本所有深度，探測器接收焦平面與非焦平面光線，導致“信息混雜”；即便優化參數增加景深，也會犧牲分辨率或 z 軸信息。光學切片的核心是空間濾波：通過特定光學設計僅保留焦平面信號，獲取單一深度“切片圖像”，連續采集后拼接成三維圖像。

共聚焦成像的技術特性

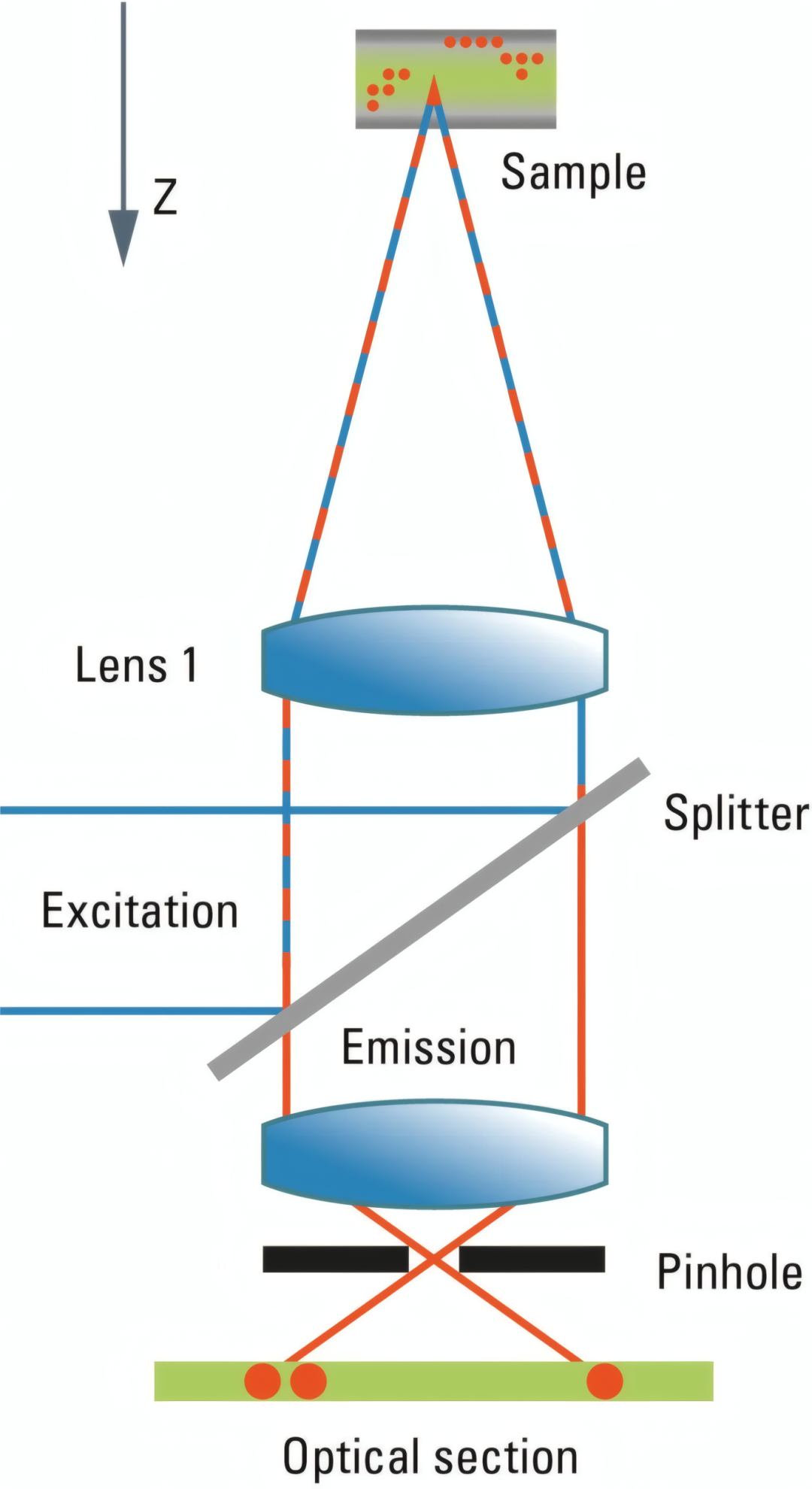

共聚焦顯微鏡中光學切片的示意圖

共聚焦成像的核心是單點照明+ 針孔濾波，因“照明與檢測焦點重合” 得名，共聚焦顯微鏡正是這一技術的載體。

其光路設計具有對稱性：激發光經高數值孔徑（NA）物鏡聚焦為衍射極限單點光斑（直徑d≈λ/NA，λ 為激發光波長），樣本熒光信號沿原光路返回，需通過 “針孔光圈” 才能被探測器接收，針孔可濾除非焦平面雜散光，充當z 軸空間濾波器。圖像生成需通過掃描系統控制光斑在 x-y 平面逐點、逐行移動，同步將光強轉化為數字信號，拼接成光學切片。

性能上，共聚焦線頻率高，但為保證信噪比，常規幀率≤10 幀 / 秒；且適配高 NA 物鏡，橫向分辨率達數百納米，焦平面圖像均勻性優異。此外，共聚焦基于標準同軸光學顯微鏡，可切換明場、相差等常規模式，還是多光子激發、STED 超分辨率等技術的基礎平臺。

光片成像的技術特性

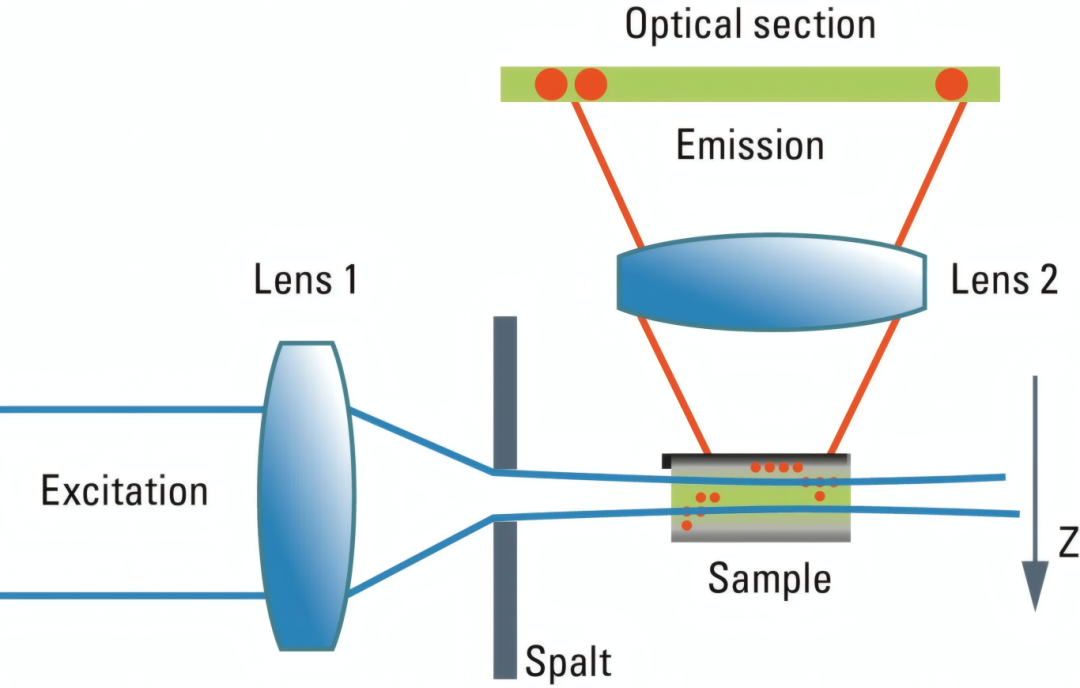

光片顯微鏡中光片成像的示意圖

光片成像是光片顯微鏡的核心成像技術，其核心原理是正交光片照明+ 相機并行檢測，用筒鏡生成光片實現熒光成像，通過掃描垂直于觀察軸的細激光束，進一步提升靈活性。原理上，光片成像沿垂直于觀察軸方向照射樣本，形成微米級薄光片，僅照亮焦平面；探測器（如CCD 相機）與照明方向正交，并行采集整個焦平面信號，無需逐點掃描，大幅提升成像速度。

其核心優勢在于低光毒與高速度：僅焦平面被照明，非焦平面區域幾乎無激發光；幀率僅受相機限制，適配動態過程成像。同時，z 軸照明均勻，無熒光強度衰減問題。但局限則是發射光需穿過樣本，樣本混濁時會降低圖像對比度，橫向分辨率低于共聚焦顯微鏡。

共聚焦成像與光片成像技術差異

照明方式：共聚焦沿z 軸垂直照明，光片垂直于z 軸水平照明；

檢測方式：共聚焦逐點串行接收，光片相機并行接收；

適用場景：共聚焦適固定樣本的高分辨率成像，光片適配活細胞動態成像。

共聚焦成像與光片成像的本質差異，在于“實現焦平面選擇性照明與檢測” 的方式。共聚焦成像以“高分辨率” 為優勢，憑借對微觀精細結構的三維成像分析能力，成為基礎科研中的通用工具；光片成像則以“低光毒、高速度” 為核心，可用于活細胞動態成像。明確二者的技術邊界與應用價值，能幫助科研人員更高效地匹配研究場景，讓光學切片技術更利于研究目標的實現。

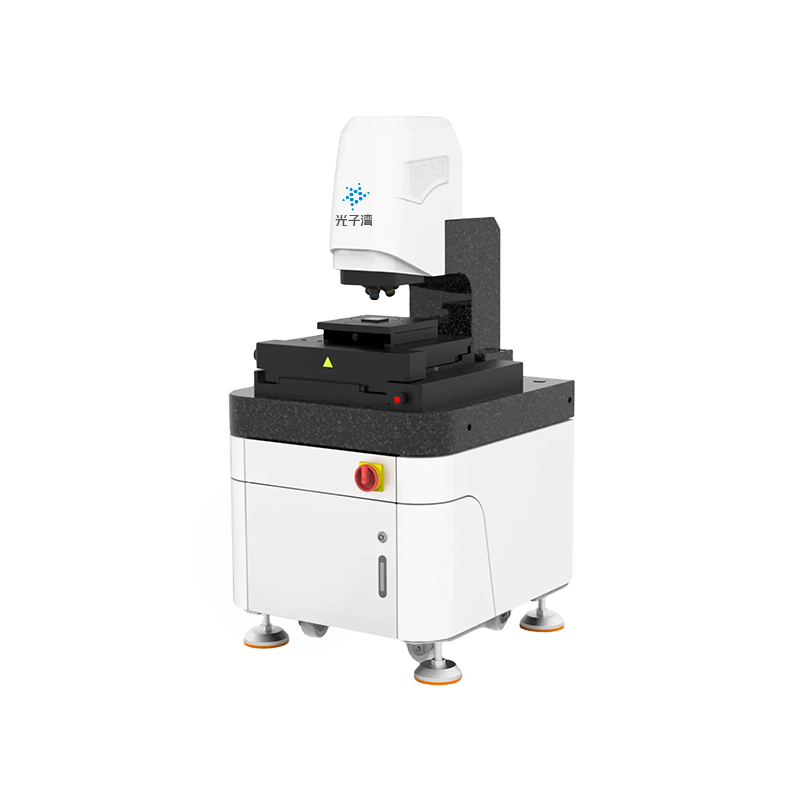

光子灣3D共聚焦顯微鏡

光子灣3D共聚焦顯微鏡是一款用于對各種精密器件及材料表面，可應對多樣化測量場景，能夠快速高效完成亞微米級形貌和表面粗糙度的精準測量任務，提供值得信賴的高質量數據。

超寬視野范圍，高精細彩色圖像觀察

提供粗糙度、幾何輪廓、結構、頻率、功能等五大分析技術

采用針孔共聚焦光學系統，高穩定性結構設計

提供調整位置、糾正、濾波、提取四大模塊的數據處理功能

光子灣共聚焦顯微鏡以原位觀察與三維成像能力，為精密測量提供表征技術支撐，助力從表面粗糙度與性能分析的精準把控，成為推動多領域技術升級的重要光學測量工具。
