隨著精密制造與半導體產業的發展，微結構表面形貌的高精度、高效率檢測需求日益突出。共聚焦顯微成像技術憑借高分辨率、強信噪比和優異的光學層切性能，成為三維表面形貌測量領域的核心技術。該技術的核心成像邏輯的是通過各類掃描方式獲取樣品完整視場圖像，進而完成三維形貌重構。下文，光子灣科技將圍繞掃描式、探測數據分析式、光譜編碼式三類共聚焦方法，系統探討其技術特點與應用優勢。

掃描式共聚焦成像方法

1. 單點掃描共聚焦

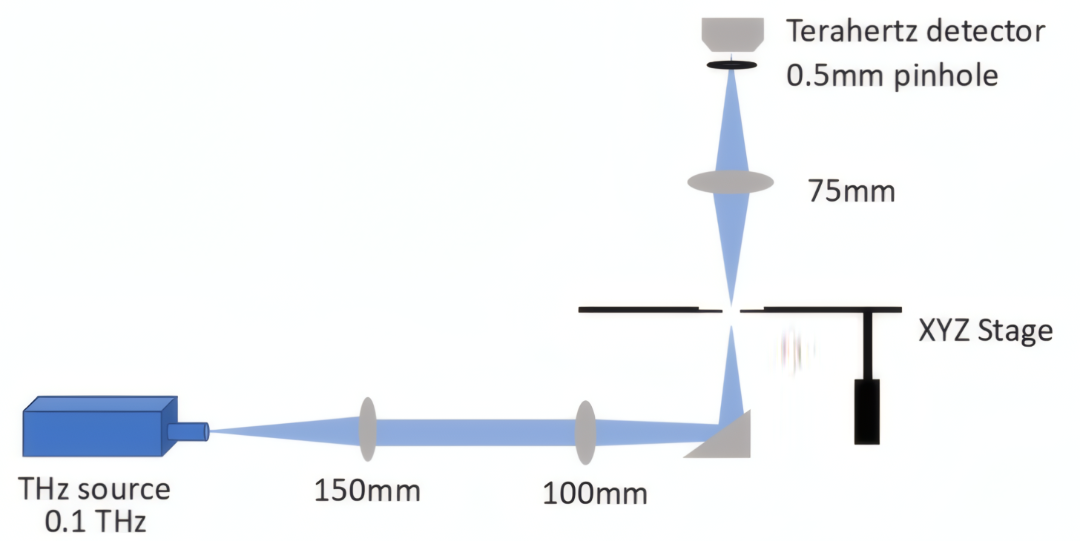

單點共聚焦成像原理

通過單一光束掃描實現成像，主要分為振鏡掃描與聲光偏轉掃描兩種類型。振鏡掃描依托兩個正交放置的振鏡控制光束偏轉，進而完成三維掃描操作，其具備定位精度高、操控便捷的優勢，但掃描頻率通常被限制在kHz級別。采用諧振鏡作為快鏡搭配使用，可顯著提升行掃描速度。聲光偏轉器則無需機械運動部件，響應速度極快，可達MHz級別，常與振鏡組合應用、或用于線掃描系統中，提升整體掃描速率。

2. 并行掃描共聚焦

通過同時照明多個探測點以提高成像效率。典型系統包括：

針孔盤掃描：利用Nipkow盤上螺旋排布的針孔陣列，在旋轉過程中完成照明掃描，并由面陣探測器接收信號。該方法可實現實時成像，但光能利用率較低，且視場固定。通過引入微透鏡陣列，可有效提升系統光通量與視場范圍。

空間光調制器掃描：采用液晶空間光調制器或數字微鏡陣列生成可編程針孔陣列，具備良好的靈活性。數字微鏡陣列具有高填充比與高切換頻率（可達22kHz），能通過優化針孔排布在速度與分辨率之間取得平衡。

3. 線掃描共聚焦

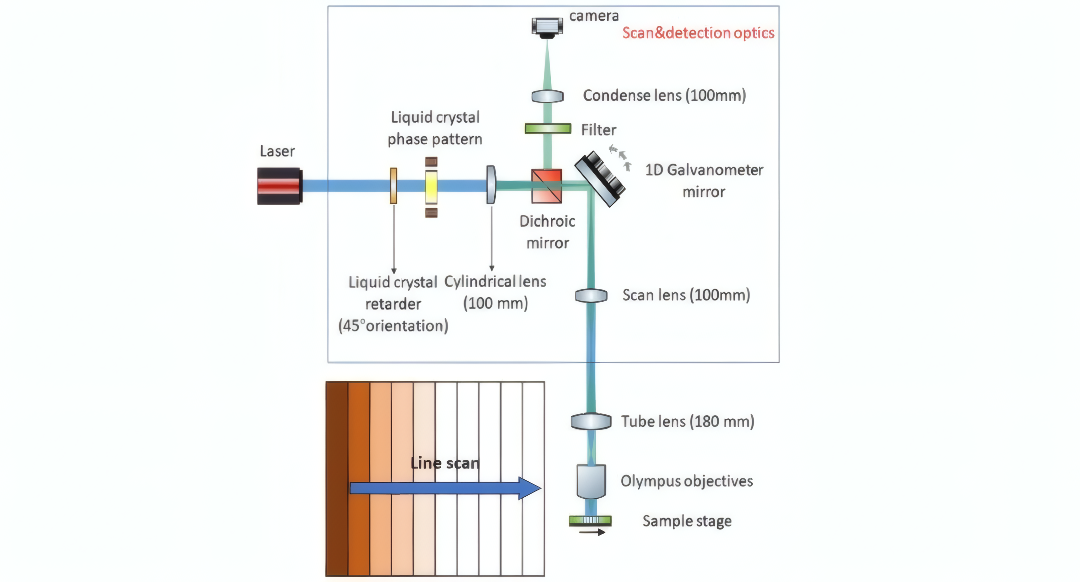

線掃描共聚焦成像原理圖

使用狹縫代替點針孔，使照明光在樣品上呈線狀分布，僅需一維掃描即可完成二維成像，大幅提高幀率。該方法在線方向分辨率略有損失，但仍保持較好的軸向?qū)忧?/strong>能力。

#Photonixbay.

基于探測數據分析的共聚焦方法

該類方法通過信號處理提取軸向信息，無需機械軸向掃描，有利于提升測量速度。

1. 差動探測共聚焦

該技術在焦平面前后對稱位置放置兩個探測針孔，通過對比兩個探測器接收的信號差值，精準反映樣品軸向位移，可實現納米級的軸向定位精度。目前該方法已成功應用于透鏡曲率、厚度等參數的高精度測量中。

2. 雙探測共聚焦

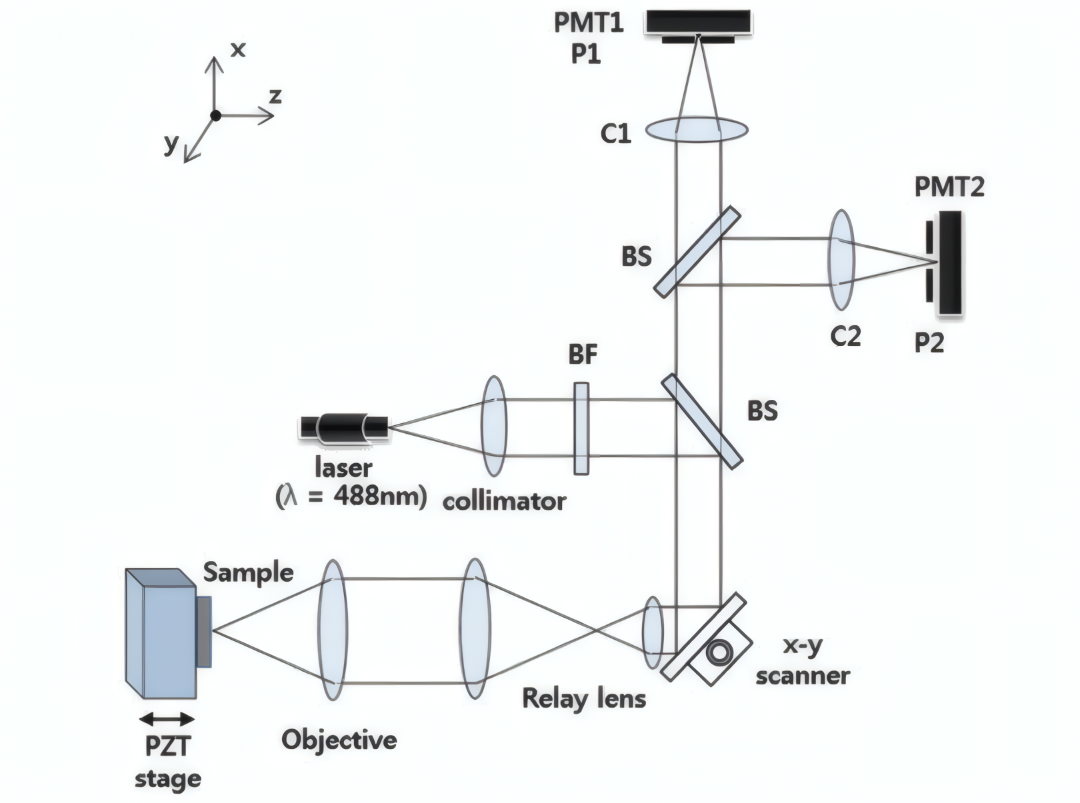

雙探測共聚焦

采用兩個不同尺寸的針孔同步探測，通過信號比值解析軸向位置信息。該方法結構簡單、數據處理便捷，適用于快速輪廓測量。

#Photonixbay.

基于照明光譜編碼的共聚焦方法

利用寬譜光源的色散特性，將高度信息編碼于光譜之中，實現快速軸向定位。

1. 橫向光譜編碼

借助光柵等色散元件將寬譜光展開為橫向分布的彩色線斑，掃描方向與色散方向垂直。由于色散方向上的位置與波長一一對應，通過光譜解析即可獲取一維橫向信息，從而實現無需快軸掃描的二維成像。

2. 軸向光譜編碼（色散共聚焦）

使用色散物鏡或衍射光學元件使不同波長聚焦于不同軸向深度，樣品高度信息對應于探測信號的中心波長。該方法無需軸向機械掃描，即可實現幾納米至數百納米的軸向分辨率，測量范圍可達毫米級。

綜上，共聚焦顯微成像技術技術正朝著更快的成像速度、更高的軸向定位精度以及更強的系統集成性方向演進：掃描方式從單點邁向并行化與線掃描；探測數據分析方法在無需軸向機械掃描的條件下實現高度信息提?。还庾V編碼技術則通過波長維度的信息映射進一步提升獲取效率。

#Photonixbay.

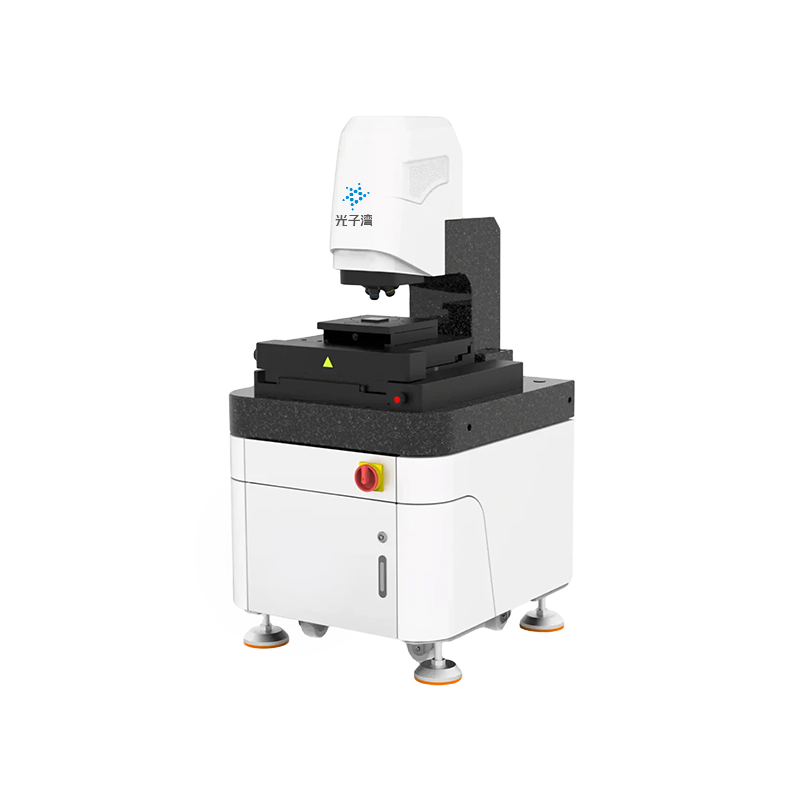

光子灣3D共聚焦顯微鏡
