該AFE2256是一款 256 通道模擬前端 （AFE），旨在滿足基于平板探測器 （FPD） 的數字 X 射線系統的要求。該器件包括 256 個積分器、一個用于滿量程電荷電平選擇的可編程增益放大器 （PGA）、一個具有雙庫的相關雙采樣器和 256：4 模擬多路復用器。

該器件還具有四個16位逐次逼近寄存器（SAR）模數轉換器（ADC）。來自ADC的串行數據以低壓差分信號（LVDS）格式提供。
*附件：afe2256.pdf

小睡和掉電模式可大幅節省功耗，在電池供電系統中特別有用。

特性

• 256 個通道
• 片內16位ADC
• 光電二極管短抗擾度
• 高性能：
  • 噪聲：750 電子 rms（1.2 pC 輸入電荷范圍）
  • 低相關噪聲
  • 積分非線性：±2 LSB，帶內部16位ADC
  • 掃描時間：< 20 μs 至 204.8 μs
• 集成：
  • 六個可選的滿量程輸入范圍：0.6 pC（最小值）至 9.6 pC（最大值）
  • 內部定時發生器 （TG）
  • 內置相關雙采樣器
  • 流水線集成和讀取以提高吞吐量 — 集成期間的數據讀取
  • 串行LVDS輸出
• 簡單的電源方案：
  • AVDD1 = 1.85 V
  • AVDD2 = 3.3 V
• 低功耗
• 午睡和總掉電模式
• 定制薄膜上芯片 （COF） 封裝

參數

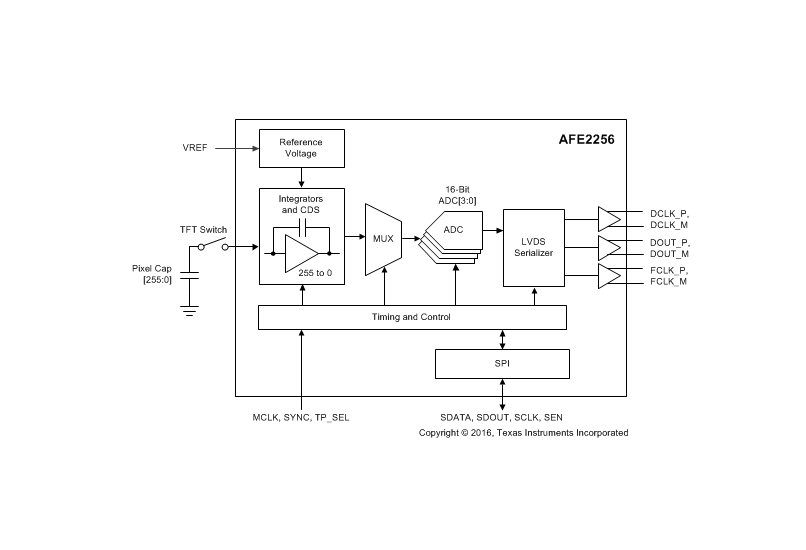

方框圖

AFE2256 是德州儀器專為數字 X 射線平板探測器設計的高集成度模擬前端（AFE），核心優勢是 256 通道并行采集、16 位高分辨率、低噪聲及靈活的低功耗模式，搭配 LVDS 串行輸出與簡化供電方案，適用于平板探測器、電荷檢測、電容測量等高精度多通道采集場景。

一、核心性能與定位

• 通道與分辨率 ：集成 256 路并行采集通道，搭配 4 個 16 位 SAR ADC，支持電荷信號直接采集，輸入電荷量程可在 0.6 pC~9.6 pC 間選擇，滿足不同靈敏度需求。
• 噪聲與線性度 ：等效輸入噪聲低至 750 電子 RMS，積分非線性（INL）最大 ±2 LSB，內置相關雙采樣（CDS）模塊，有效抑制低頻噪聲與偏移誤差，提升采集精度。
• 采集與傳輸 ：掃描時間范圍 <20 μs~204.8 μs，支持 “積分 - 讀取” 流水線操作，可在積分過程中同步讀取數據，提升吞吐量；采用 LVDS 串行輸出接口，減少傳輸線數，適配高速數據傳輸。
• 環境與供電 ：工作溫度范圍覆蓋 0°C70°C（TBN 封裝）或 0°C85°C（TDR/TDU 封裝）；供電方案簡化，僅需 1.85 V（AVDD1）和 3.3 V（AVDD2）雙電源軌，降低系統設計復雜度。

二、關鍵功能與硬件特性

1. 集成功能模塊

• 多通道信號調理：每通道含積分器與相關雙采樣（CDS）電路，針對性抑制平板探測器像素噪聲，提升弱信號采集能力；可編程增益放大器（PGA）支持不同輸入電荷量程配置，適配多樣化傳感器。
• 時序與控制：內置時序發生器（TG），支持外部時鐘（MCLK）同步與觸發（SYNC）控制；通過 SPI 接口（SDATA、SDOUT、SCLK、SEN）配置設備參數，支持通道使能、量程選擇等功能。
• 低功耗設計：提供 “休眠模式”（Nap Mode）與 “完全掉電模式”，可大幅降低非工作狀態功耗，特別適配電池供電設備，延長續航時間。
• 封裝與集成：采用定制芯片膜（COF）封裝，引腳數量 320~325 個，封裝尺寸緊湊（21.5 mm×48.35 mm 或 28 mm×38 mm），便于與平板探測器的薄膜晶體管（TFT）陣列直接對接。

2. 工作模式

• 并行采集模式：256 通道同步積分與采樣，通過 256:4 模擬多路選擇器（MUX）切換，由 4 個 ADC 并行轉換，兼顧通道數與硬件復雜度。
• 流水線模式：支持 “數據讀取與積分并行” 操作，即在當前通道積分過程中，同步讀取上一輪采集數據，縮短整體掃描時間，提升系統吞吐量。
• 低功耗模式：休眠模式下核心電路低功耗運行，完全掉電模式切斷大部分電源，按需切換以平衡性能與功耗。
• 校準模式：支持外部觸發校準與內部自校準，可修正通道間增益與偏移差異，保障多通道一致性。

3. 接口與封裝

• 信號接口：差分模擬輸入適配平板探測器像素陣列，LVDS 串行輸出（DOUT_P/DOUT_M）搭配差分時鐘（DCLK_P/DCLK_M），提升抗干擾能力，簡化板級布線。
• 控制接口：SPI 串行控制接口用于配置設備參數，支持量程選擇、采樣時序調整、低功耗模式切換等；TP_SEL 引腳用于測試模式選擇，便于系統調試。
• 封裝選項：提供三種 COF 封裝（TDU、TDR、TBN），引腳數 320~325 個，封裝尺寸適配不同平板探測器的安裝需求，鉛鍍層為金（AU），符合 RoHS 標準。

三、典型應用場景

• 數字 X 射線平板探測器：醫療影像、工業無損檢測等場景的多通道像素信號采集；
• 電荷檢測設備：高精度電荷傳感器信號調理與數字化；
• 電容測量系統：多通道電容傳感陣列的并行檢測。

四、設計關鍵要點

1. 供電與去耦 ：雙電源軌需嚴格按推薦電壓（AVDD1=1.85 V、AVDD2=3.3 V）供電，電源引腳就近配置低 ESR 去耦電容，減少電源噪聲耦合。
2. 時序同步：外部時鐘（MCLK）需保證低抖動，同步信號（SYNC）需與探測器像素陣列時序匹配，避免采集相位偏差；LVDS 輸出線需阻抗匹配（100 Ω 差分），減少傳輸失真。
3. 布局規范：采用 COF 封裝與平板探測器直接對接時，需優化引腳布線長度與間距，避免信號串?dāng)_；模擬區與數字區嚴格分離，接地平面完整，提升抗干擾能力。
4. 低功耗配置：根據系統工作周期，通過 SPI 靈活切換休眠 / 掉電模式，非采集時段關閉冗余通道或進入完全掉電，降低整體功耗。
