介紹

基于GD32F527系列MCU的多媒體門禁系統，主控GD32F527系列MCU，具備攝像頭采集圖像(DMA直接到SDRAM)，保存照片，查看照片。DCI數字圖像接口、TLI接口驅動TFT-LCD屏幕，Wi-Fi模塊(MQTT協議)聯網上傳數據，語音識別控制開門、開燈等，RFID門禁卡識別，手機APP遠程監控與控制(HTTP協議)。

硬件需要

語音識別模塊、MFRC522、SG90舵機、TFTLCD、OV2640攝像頭、Wi-Fi模塊、LED燈、調試串口、按鍵輸入。

主要功能

語音識別開門、打開燈光、打開攝像頭、拍照、查看照片進行對應工作。RFID門禁卡刷去在TFT-LCD屏幕上顯示序列號，同時還會語音播報主人幾，在手機app上顯示燈、門、序列號等信息，還可以進行遠程控制。

GD32多媒體門禁系統硬件連接關系表，詳細硬件連接關系表如下：

2.1OV2640攝像頭模塊

通過DCI（數字相機接口）連接到GD32：

DCI_PIXCLK (PA6)

DCI_VSYNC (PG9)

DCI_HSYNC (PA4)

DCI_D0 (PC6)

DCI_D1 (PC7)

DCI_D2 (PC8)

DCI_D3 (PC9)

DCI_D4 (PC11)

DCI_D5 (PD3)

DCI_D6 (PB8)

DCI_D7 (PB9)

SCCB_SCL (PA4) -用于配置攝像頭

SCCB_SDA (PC6) -用于配置攝像頭

2.2TFTLCD顯示屏

通過TLI（LCD-TFT控制器）連接：

LCD_R7 (PG6)

LCD_R6 (PH12)

LCD_R5 (PH11)

LCD_R4 (PH10)

LCD_R3 (PH9)

LCD_R2 (PH8)

LCD_R1 (PH3)

LCD_R0 (PH2)

LCD_G7 (PI2)

LCD_G6 (PI1)

LCD_G5 (PI0)

LCD_G4 (PH15)

LCD_G3 (PH14)

LCD_G2 (PH13)

LCD_G1 (PE6)

LCD_G0 (PE5)

LCD_B7 (PI7)

LCD_B6 (PI6)

LCD_B5 (PI5)

LCD_B4 (PI4)

LCD_B3 (PG11)

LCD_B2 (PG10)

LCD_B1 (PG12)

LCD_B0 (PE4)

LCD_HSYNC (PI10)

LCD_VSYNC (PI9)

LCD_PCLK (PG7)

LCD_PWM_BackLight (PB15)

2.3MFRC522 RFID讀卡器模塊

通過軟件模擬SPI接口連接：

SDA (PA15) -片選信號

SCK (PB3) -時鐘信號

MOSI (PB5) -主機輸出從機輸入

MISO (PB4) -主機輸入從機輸出

RST (PA8) -復位信號

2.4Wi-Fi模塊

通過UART2串口連接：

TX (PB10) -發送數據到Wi-Fi模塊

RX (PB11) -從Wi-Fi模塊接收數據

2.5語音識別模塊

通過UART1串口連接：

TX (PA2) -發送數據到語音識別模塊

RX (PA3) -從語音識別模塊接收數據

2.6SG90舵機

通過TIMER0_CH3 PWM信號控制：

PWM信號 (PA11) -控制舵機角度

2.7指示LED燈

通過GPIO控制：

LED1 (PF8) -一個指示燈

LED2 (PE3) -另一個指示燈

2.8調試串口

通過UART3連接（用于printf調試輸出）：

TX (PC10) -調試信息輸出

RX (PC11) -接收調試命令

2.9按鍵輸入

通過外部中斷連接：

WAKEUP按鍵(PA0) -外部中斷0

TAMPER按鍵(PC13) -外部中斷13

USER按鍵(PB14) -外部中斷14

設計流程

針對MRCF522模塊采用SPI通信，對數據進行讀取

//功  能：防沖突檢測讀取選中卡片的卡序列號
//參數說明: pSnr[OUT]:卡片序列號，4字節
//返  回: 成功返回MI_OK
charMFRC522_Anticoll(unsignedchar *pSnr)
{
  char status;
  unsignedchar i, snr_check =0;
  unsignedint unLen;
  unsignedchar ucComMF522Buf[MAXRLEN];
 ClearBitMask(Status2Reg,0x08);
 Write_MFRC522(BitFramingReg,0x00);
 ClearBitMask(CollReg,0x80);
  ucComMF522Buf[0] =PICC_ANTICOLL1;
  ucComMF522Buf[1] =0x20;
  status =MFRC522_ToCard(PCD_TRANSCEIVE, ucComMF522Buf,2, ucComMF522Buf, &unLen);
 if(status ==MI_OK)
  {
   for(i =0; i



	讀取到的數據因?yàn)橐@示在LCD屏幕上通過下列代碼進行數據轉換，4字節卡號轉換為8個字符+ 1結束符


voidbyte_array_to_hex_string(unsignedchar *byte_array,intlen, char *hex_string)
{
  constchar hex_chars[] ="0123456789ABCDEF";
 inti;
 for(i =0; i >4) &0x0F];
    hex_string[i *2+1] = hex_chars[byte_array[i] &0x0F];
  }
  hex_string[len*2] ='?';// 添加字符串結束符
}



	聯網功能是通過AT指令控制Wi-Fi模塊進行mqtt協議發送數據以及解包


voidESP8266_Init(void)
{
 ESP8266_Clear();
  printf("1. AT
");
 // OLED_Clear(); OLED_ShowString(0,0,"1.AT...",8);
 while(ESP8266_SendCmd("AT
","OK"))
    delay_1ms(500);
  printf("2. CWMODE
");
 // OLED_ShowString(0,2,"2.CWMODE...",8);
 while(ESP8266_SendCmd("AT+CWMODE=1
","OK"))
    delay_1ms(500);
  printf("3. AT+CWDHCP
");
 // OLED_ShowString(0,4,"3.AT+CWDHCP...",8);
 while(ESP8266_SendCmd("AT+CWDHCP=1,1
","OK"))
    delay_1ms(500);
  printf("4. CWJAP
");
 // OLED_ShowString(0,6,"4.CWJAP...",8);
 while(ESP8266_SendCmd(ESP8266_WIFI_INFO,"GOT IP"))
    delay_1ms(500);
  printf("5. ESP8266 Init OK
");
 // OLED_Clear(); OLED_ShowString(0,0,"ESP8266 Init OK",16); delay_ms(500);
}

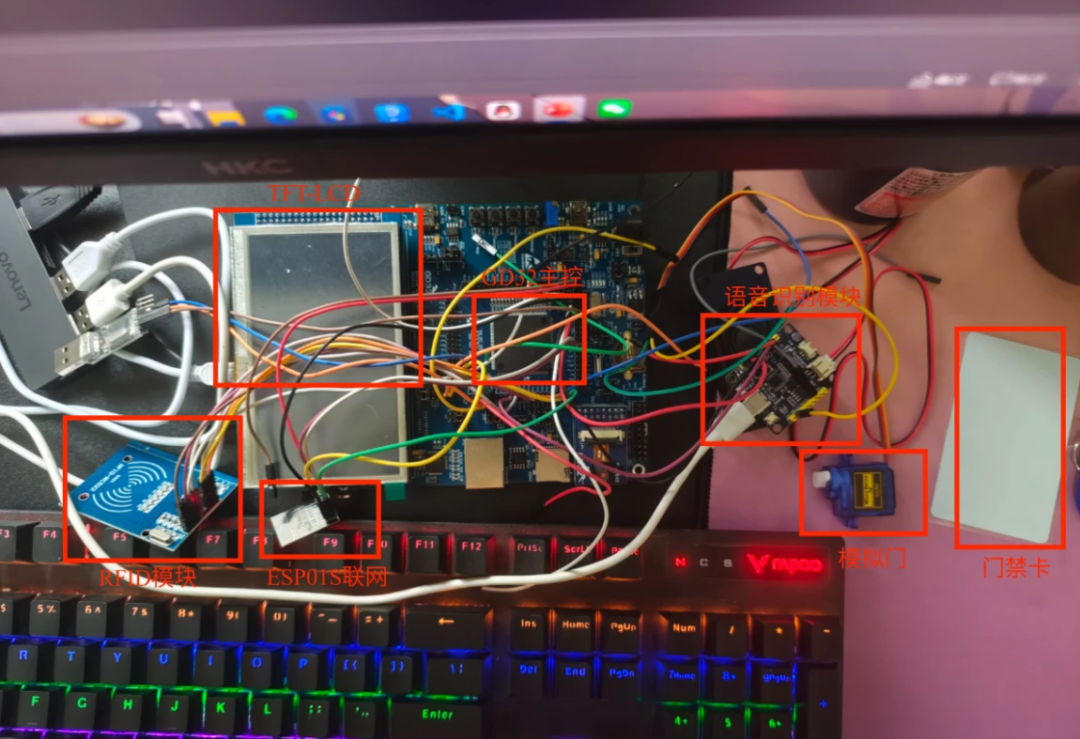

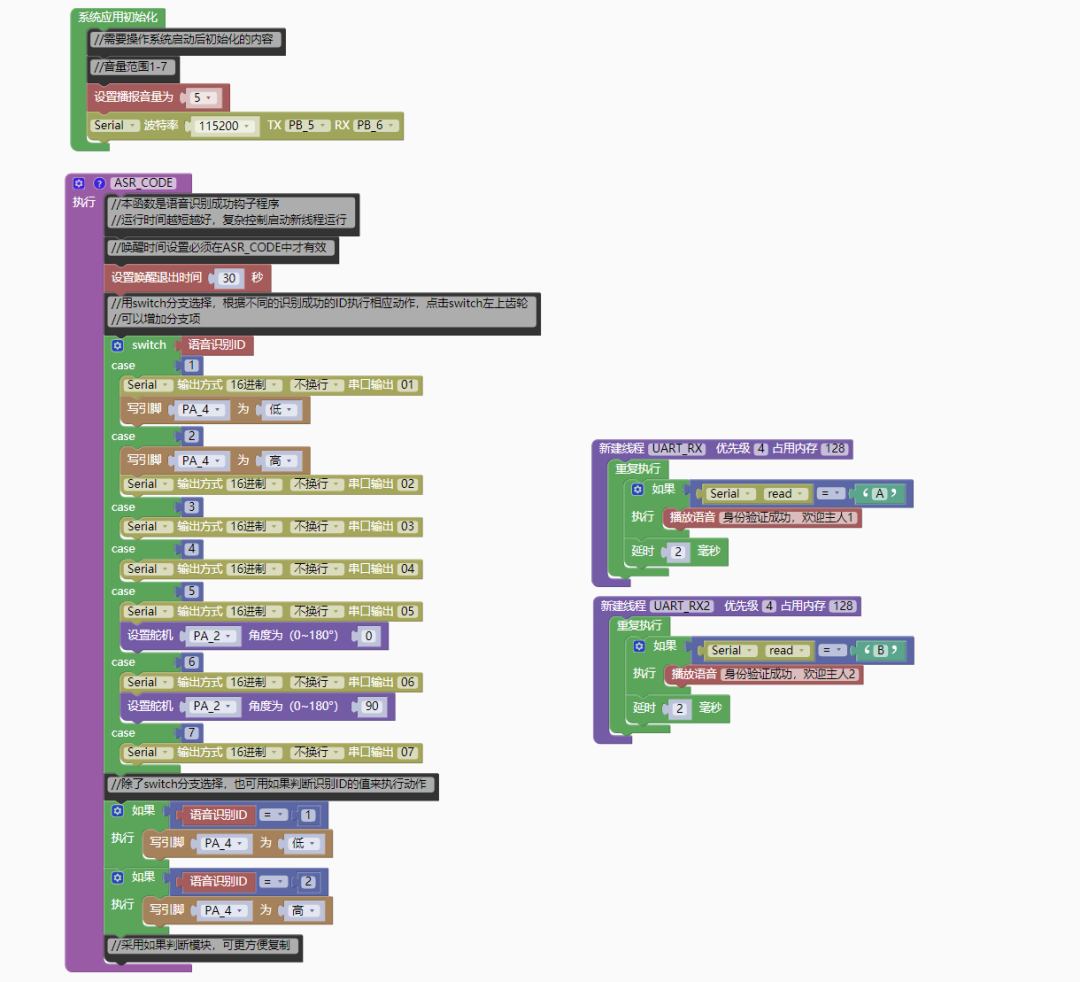

	語音識別功能通過天問語音模塊進行多線程控制



	燈光、用戶識別標志燈通過rt_device進行控制，手機APP為通過Vue2結構進行設計
