當下大規模AI訓練成為常態，RoCEv2憑借高性能、低延遲與低CPU開銷的優勢，已成為構建智算中心的優先選擇。然而，RoCE對網絡無損的嚴苛要求，配置不當會放大擁塞，如 PFC、ECN、Buffer滯留等引發的高延遲、性能下降等，而這些問題統一表現為“GPU通信異?！?。而逐項排查的操作相當繁瑣。

如何有效采集RoCE網卡狀態數據？

為解決 RoCE 網絡監控運維上的不便，我們新推出了EasyRoCE-NE（RoCE網卡狀態采集，NIC Exporter）RoCE網卡狀態采集工具。

EasyRoCE 工具集是星融元依托開源、開放的網絡架構與技術，為AI 智算、超算等場景的RoCE網絡提供的一系列實用特性和小工具，如一鍵配置RoCE，高精度流量監控等…

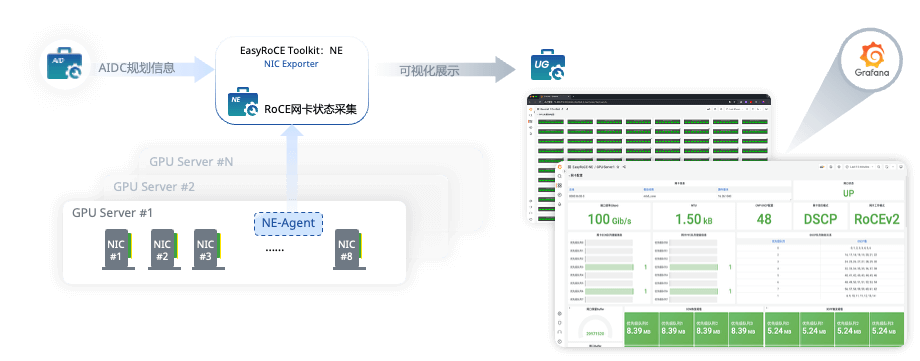

NE 是 EasyRoCE 工具集中針對服務器網絡監控部分的組件。由兩部分構成：Exporter 客戶端（NIC Exporter）、監控面板自動化創建程序（NIC Generator）

采集數據

NIC Exporter 運行在GPU服務器內部，采集GPU網卡的配置、流量狀況信息。轉換為Prometheus能讀取的標準格式并通過HTTP接口暴露。

可視化呈現

NIC Generator運行在部署EasyRoCE 工具集的服務器上，從 AID 工具（AI基礎設施藍圖規劃，AI Infrastructure Descriptor）（數據庫組件）讀取GPU服務器的IP信息。即可自動在 UG 工具 （統一監控面板，Unified Glancer）中創建可視化面板，將NIC Exporter采集到的信息展示出來。

部署指南

第一步：準備工作

1. 下載NE工具包（ne.tgz、nic_exporter）（請聯系項目銷售/售前人員獲取。）
2. 先通過AID完成網絡規劃（GPU服務器硬件信息等），并將其上傳到服務器的EasyRoCE 工具集目錄下

第二步：開始安裝

1.將nic_exporter上傳到GPU服務器中，并后臺啟動

chmod +x nic_exporter nohup ./ nic_exporter &

2.將nic_exporter.tgz上傳到服務器的EasyRoCE工具集目錄下并解壓，解壓后其目錄結構如下

. ├── ne_dashboard.json #UG面板文件 ├── nic_generator.py #啟動腳本 └── requirements.txt #依賴

其中ne_dashboard.json為UG的面板文件，nic_exporter.py是工具的啟動腳本。

注意：這里為了為了避免影響服務器自身的python環境，推薦使用venv作資源隔離。

python -m venv .venv source .venv/bin/activate

安裝依賴

pip install -r requirement.txt

3. 啟動

./nic_generator.py

4. 打印如下即成功創建UG面板

Pushing dashboard to Grafana... Dashboard pushed successfully: {'id': 116, 'slug': 'gpu-server8', 'status': 'success', 'uid': 'easyroce-ne-gpu-server8', 'url': '/d/easyroce-ne-gpu-server8/gpu-server8', 'version': 4} All dashboards processed. Total: 8. Url: http://10.106.219.5:3000/dashboards/f/2LzXeK6Hk Pushing dashboard to Grafana... Dashboard pushed successfully: {'id': 116, 'slug': 'gpu-server8', 'status': 'success', 'uid': 'easyroce-ne-gpu-server8', 'url': '/d/easyroce-ne-gpu-server8/gpu-server8', 'version': 4} All dashboards processed. Total: 8. Url: http://10.106.219.5:3000/dashboards/f/2LzXeK6Hk

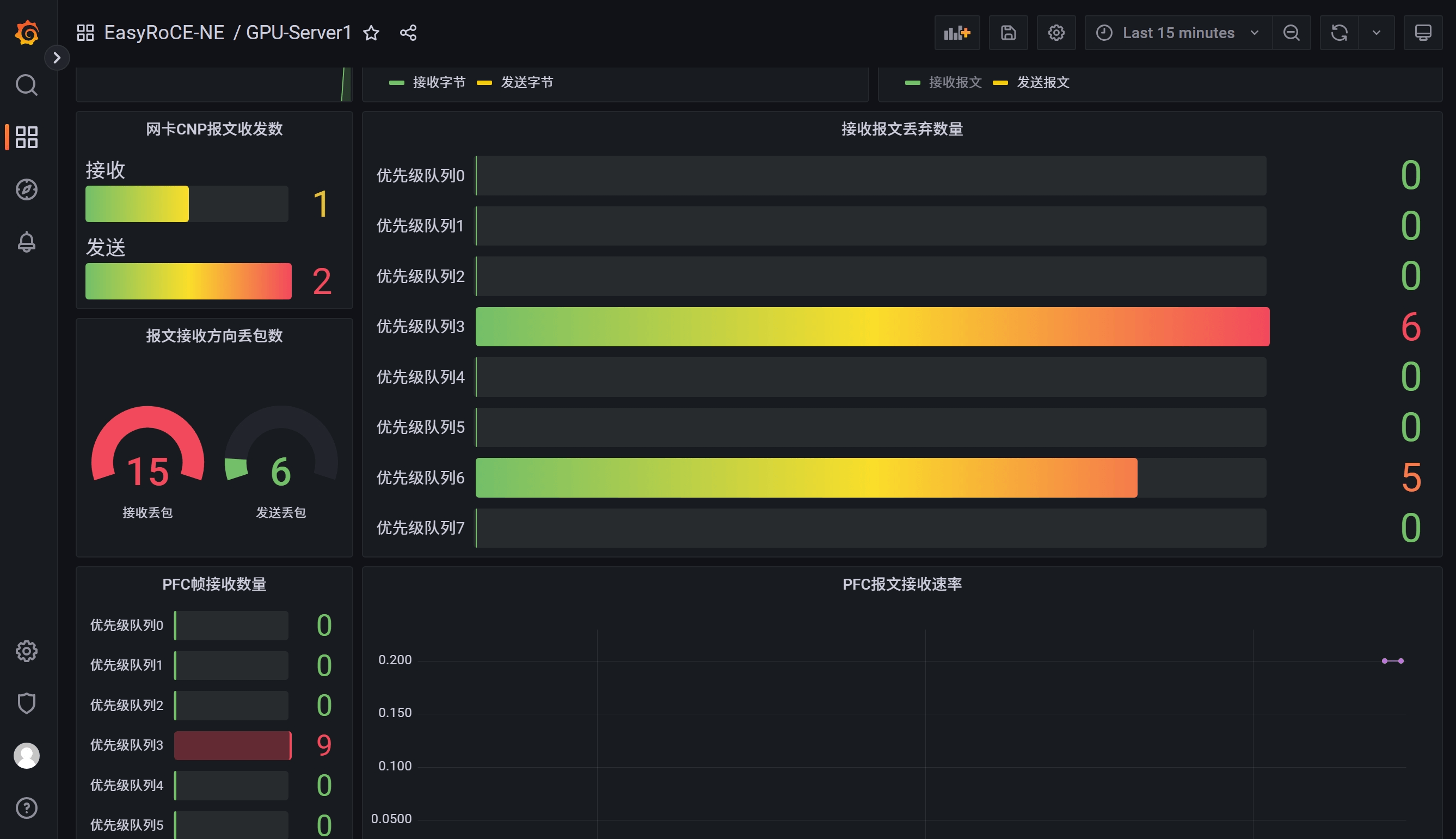

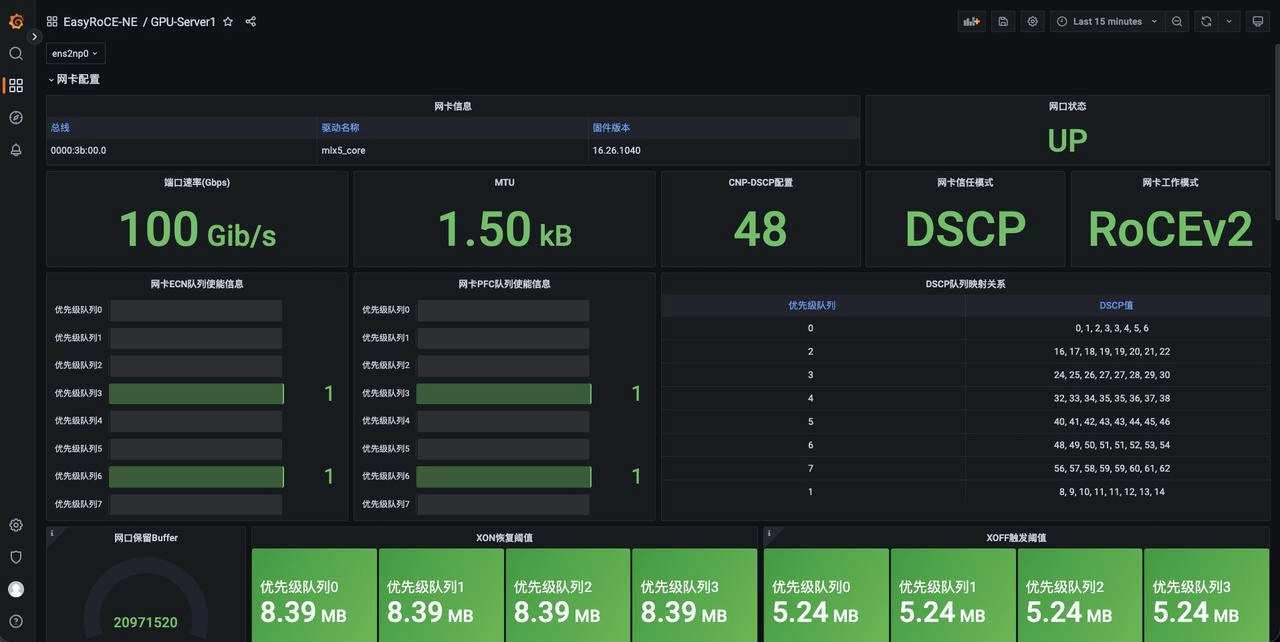

【面板展示】

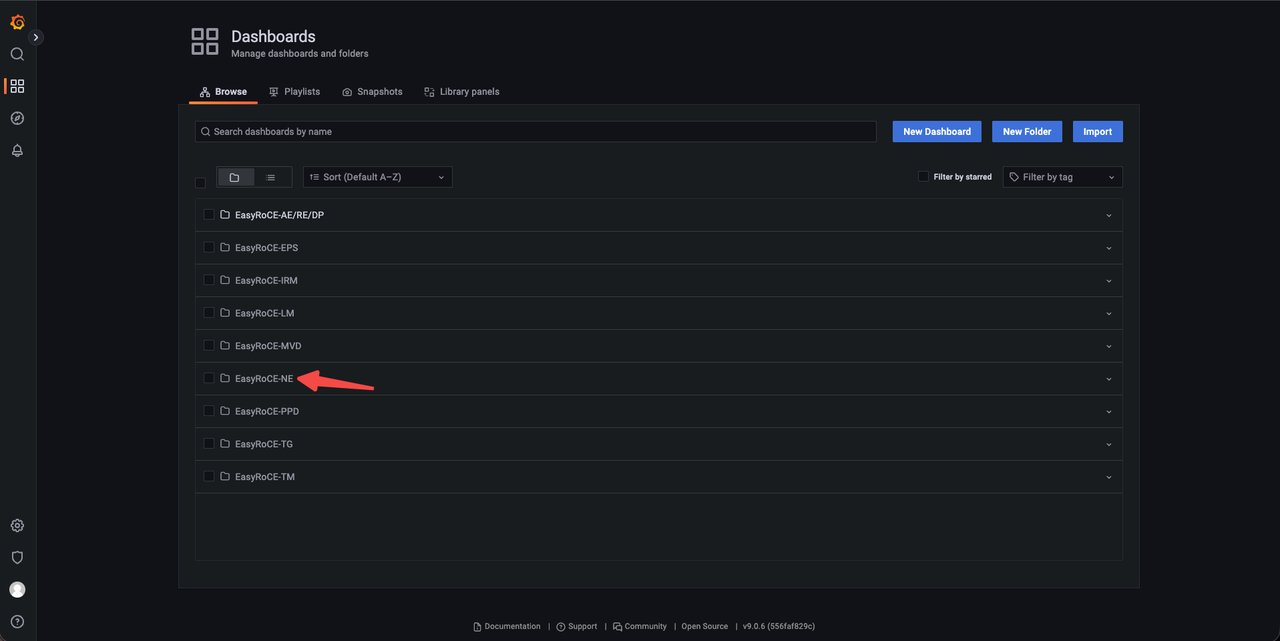

訪問打印信息中的URL即可訪問UG面板

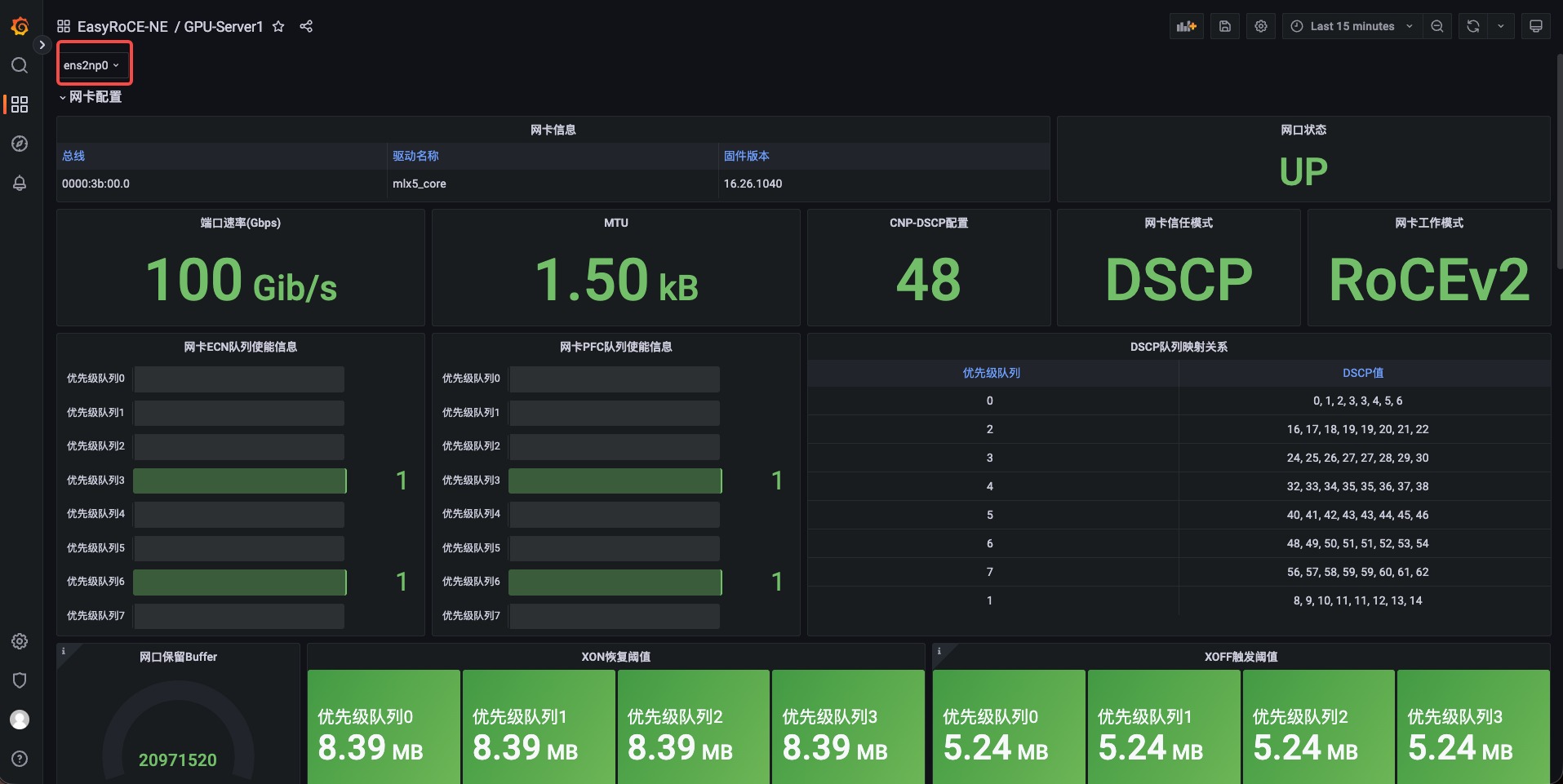

左上角變量就是該服務器的網卡，切換變量則可以展示不同網卡的信息。
