16位DAC82001是一款高精度、低功耗、單通道數模轉換器（DAC），具有無緩沖電壓輸出。

該DAC82001采用3.3V和5V電源，提供1LSB DNL和2LSB INL的線性度。高精度與微型封裝相結合，使該器件成為增益和失調校準、電壓設定點生成和電源控制等應用的絕佳選擇。該DAC82001集成了上電復位 （POR） 電路。POR電路確保DAC輸出根據RSTSEL引腳的狀態以零刻度或中量程上電，并保持該刻度，直到將有效代碼寫入器件。RESET引腳拉低后，所有內部寄存器均異步復位。
*附件：dac82001.pdf

該DAC82001使用多功能三線串行外設接口 （SPI），工作時鐘速率高達 50 MHz。

特性

• 16 位性能：1-LSB DNL 和 2-LSB INL
• 低毛刺能量：0.5 nV-s
• 快速建立：1 μs
• 寬電源：2.7 V 至 5.5 V
• 寬基準電壓源范圍：2.0 V 至 VDD
• 低功耗：5.0 V 時為 250 μA
• 高達 50 MHz 的 3 線串行外設接口 （SPI）
• 重置為零比例或中比例
• 1.62伏伏IH的帶 V DD = 5.5 伏
• 溫度范圍：–40°C 至 +85°C
• 封裝：微型 10 引腳 WSON

參數

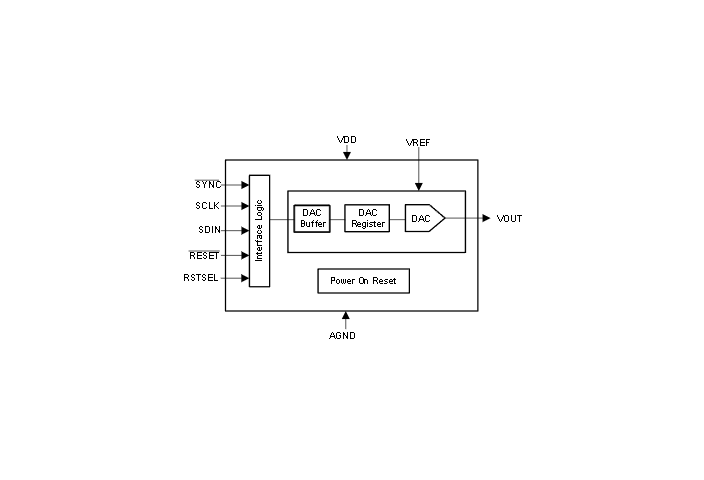

方框圖

一、產品核心定位與基礎參數

DAC82001 以 “高線性度 + 低毛刺 + 小封裝” 為核心優勢，通過分段 R-2R 架構與優化電源管理，平衡精度與系統適配性，適配 2.7V~5.5V 寬供電場景。

1. 核心基礎參數總覽

二、核心性能參數

1. 靜態性能（TA=-40+85℃，VDD=2.7V5.5V）

（1）線性度與精度

• 積分非線性（INL） ：±2 LSB（最大值），典型值 ±0.6 LSB，保障全量程輸出線性；
• 微分非線性（DNL） ：±1 LSB（最大值），典型值 ±0.5 LSB，無失碼，避免輸出臺階失真；
• 總未調整誤差（TUE） ：±0.06% FSR（最大值），典型值 0.04% FSR，減少系統級校準需求；
• 零碼 / 增益誤差 ：零碼誤差 ±2.6 LSB，溫度系數 ±0.02 ppm/℃；增益誤差 ±20 LSB，溫度系數 ±0.1 ppm/℃，全溫域精度穩定性高。

（2）輸出特性

• 輸出范圍 ：0VREF（與參考電壓匹配，如 VREF=5V 時輸出 05V），輸出阻抗 6.25 kΩ（典型值）；
• 電源抑制比（PSRR） ：DC 模式 5 μV/V（典型值），AC 模式 - 72 dB（10kHz 時），減少供電噪聲對輸出的影響；
• 輸出噪聲 ：0.1Hz~10Hz 低頻噪聲 0.1 μVPP（典型值），10kHz 噪聲密度 10 nV/√Hz，保障微弱信號輸出純凈度。

2. 動態性能（關鍵指標決定瞬態輸出質量）

DAC82001 的動態性能在測試測量、波形生成場景中至關重要，核心指標如下：

3. 復位與初始化功能

器件支持硬件復位與 上電復位（POR） ，靈活適配系統啟動與故障恢復場景：

三、關鍵功能模塊詳解

1. DAC 架構與傳輸函數

器件采用 分段 R-2R 架構 ，兼顧精度與動態性能，核心架構與數據處理流程如下：

（1）架構設計

• 分段結構 ：16 位數據分為 “4 位 MSB+12 位 LSB”，MSB 解碼為 15 路匹配電阻開關（E1E15），LSB 驅動 12 位 R-2R 梯形網絡（S0S11），減少電阻失配導致的線性誤差；
• 傳輸函數 ：輸出電壓由數字碼值與參考電壓共同決定，公式為：VOUT ? =216**?1DAC**_DATA ? ×VREF?
  其中，DAC_DATA 為 065535 的 16 位二進制碼值（直二進制格式），VREF 為外部參考電壓（2.0VVDD）。

（2）寄存器與輸出更新模式

器件內置 4 個核心寄存器，支持異步更新與 同步更新 ，適配不同時序需求：

2. 數字接口與通信協議

3 線 SPI 接口是器件與控制器（如 MCU/FPGA）的核心交互通道，需嚴格遵循時序要求以保障數據傳輸正確性：

（1）SPI 幀格式與時序

• 幀結構 ：24 位數據幀（Bit23Bit0），Bit23 為寫使能位（固定為 0，僅支持寫操作），Bit22Bit16 為寄存器地址，Bit15~Bit0 為 16 位 DAC 數據（MSB 對齊）；
• 關鍵時序參數 ：SCLK 高電平時間≥9ns、低電平時間≥9ns；SDIN 建立時間≥5ns、保持時間≥10ns；SYNC 拉低到 SCLK 下降沿 setup 時間≥13ns，確保數據穩定鎖存；
• 中斷處理 ：若 SYNC 在 24 個 SCLK 下降沿前拉高，視為無效寫操作，移位寄存器復位，避免錯誤數據寫入。

（2）接口防護與配置

• 數字輸入引腳（SYNC/SCLK/SDIN）支持 1.62V 高電平（VDD=5.5V 時），輸入電流 ±5μA，引腳電容 10pF，兼容 3.3V/5V 邏輯電平；
• 建議在 SYNC/SCLK 引腳配置下拉電阻（如 10kΩ），避免懸空時噪聲干擾；SDIN 引腳需確保數據在 SCLK 下降沿穩定輸入。

四、典型應用場景與設計建議

1. 核心應用場景

DAC82001 的核心價值在于 “高線性度 + 低毛刺”，典型應用包括：

• 任意波形發生器（AWG） ：1μs 建立時間 + 96dB SFDR，支持 200kSPS 更新率，適配測試測量設備的正弦波、三角波生成；
• 雙極性模擬輸出 ：通過外部運放（如 OPA210）將 0~VREF 單極性輸出轉換為 ±10V 雙極性，適配 PLC 模擬輸出模塊；
• 精密電壓設定 ：0.06% FSR 總未調整誤差，用于半導體測試中的精準偏置電壓生成，或電池測試的充放電電壓控制；
• 超聲掃描儀時間增益補償（TGC） ：低噪聲與高線性度，保障超聲信號放大過程中的增益校準精度。

典型應用電路示例（雙極性輸出）

1. 電路結構 ：DAC82001 輸出（0~2.5V）經 OPA210 運放構成差分放大電路，配合 8.25kΩ/33.2kΩ 電阻網絡，將單極性信號轉換為 ±10V 雙極性輸出；
2. 關鍵器件 ：參考電壓采用 REF5025（2.5V 低噪聲基準，漂移 ±5ppm/℃），運放供電 ±15V 避免輸出鉗位，VREF 引腳并聯 100pF 電容抑制高頻噪聲；
3. 性能指標 ：輸出噪聲 < 3nV/√Hz（100Hz~1MHz），壓擺率 2.5V/μs，滿足快速電壓切換需求。

2. 關鍵設計建議

（1）電源與參考電壓設計

• 電源濾波 ：VDD 引腳就近并聯 0.1μF 陶瓷電容（X7R/NP0 dielectric）+1μF 鉭電容，抑制高頻噪聲；若使用開關電源，需在電源入口增加 LC 濾波（如 10μH 電感 + 10μF 電容）；
• 參考電壓配置 ：VREF 需小于 VDD，建議使用低噪聲基準（如 REF50xx 系列），并在 VREF 引腳并聯 100nF+47pF 電容（前者抑制低頻噪聲，后者優化動態響應）。

（2）PCB 布局與輸出緩沖

• 布局分區 ：模擬區（VOUT/VREF/AGND）與數字區（SYNC/SCLK/SDIN）嚴格分離，AGND 與數字地單點連接，避免串?dāng)_；VOUT 引腳布線短而直，減少寄生電容（建議 < 10pF）；
• 輸出緩沖 ：因器件無內置輸出緩沖，VOUT 阻抗較高（6.25kΩ），需外部運放緩沖時，優先選擇低噪聲、高帶寬型號（如 OPA328，適合 AWG 場景；OPA210，適合雙極性輸出場景），運放輸入失調電壓需 < 10μV 以避免精度損失。

（3）復位與校準設計

• 復位配置 ：RSTSEL 引腳根據需求接 AGND（上電零刻度）或 VDD（上電中刻度），建議通過 0Ω 電阻跳帽可配置，適配不同系統初始化需求；
• 系統校準 ：若需更高精度，可在系統上電后通過軟件寫入校準碼值（如測量 VOUT 實際值后調整 DAC_DATA），或利用外部 ADC 監測輸出并閉環校準。
