16位DAC80516是一款低功耗、16通道、緩沖電壓輸出數模轉換器（DAC）。該DAC80516包括一個2.5V、5ppm/°C的內部基準電壓源，在大多數應用中無需外部精密基準電壓源。用戶可選擇的增益配置可用于提供2.5V或5V的滿量程輸出電壓。該DAC80516由單個電源供電。

與DAC80516的通信通過支持SPI和I2C的串行接口執行，以高達50MHz的時鐘速率運行（在SPI寫入器件期間）。VIO 引腳支持在 1.7V 至 5.5V 范圍內的串行接口作。DAC80516靈活的接口支持與各種行業標準微處理器和微控制器一起運行。

該DAC80516的工作溫度范圍為–40°C至+125°C，采用小型WQFN封裝。
*附件：dac80516.pdf

特性

• 性能：
  • INL：16位分辨率下最大±2LSB
  • 星期二：FSR 最大值的 ±0.15%
• 集成 2.5V 精密內部基準電壓源
  • 初始精度：最大 ±2.5mV
  • 漂移：5ppm/°C（典型值）
• 高驅動能力：50mA，電源軌為0.5V
• 靈活的配置選項
  • 用戶可選增益：2 ×，1 ×
  • 重置為零刻度
  • 清除輸出功能
• 工作范圍廣：
  • 電源：2.7V 至 5.5V
  • 溫度范圍：–40°C 至 +125°C
• SPI 和 I2C 接口：1.7V 至 5.5V 工作電壓
  • SPI：4線接口
  • I2C：四個目標地址
• 小包裝：
  • 4mm × 4mm，28 引腳 WQFN

參數

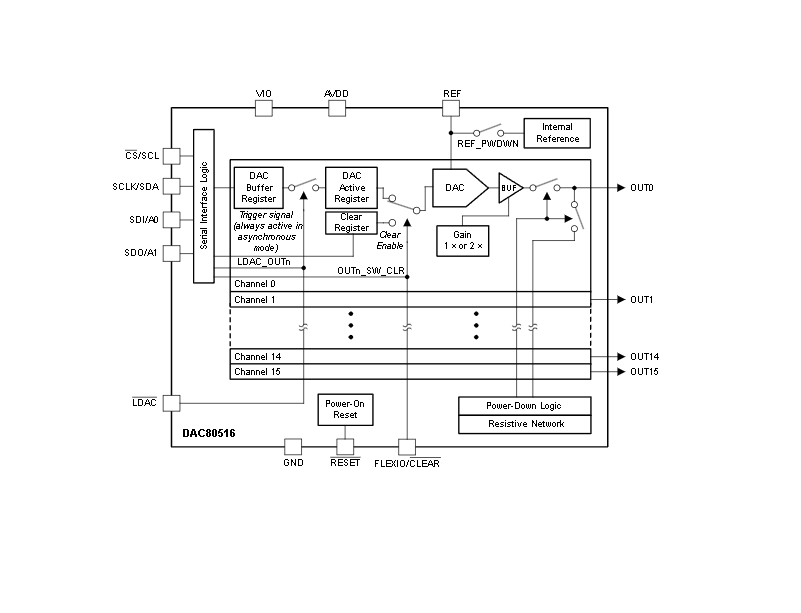

方框圖

一、產品概述

DAC80516 是德州儀器推出的 16 通道 16 位高精度電壓輸出數模轉換器（DAC） ，核心優勢為多通道同步輸出、高線性度、集成基準電源與靈活接口，專為光模塊、直流互聯設備、模擬輸出模塊等工業與通信場景設計。器件采用 4mm×4mm 28 引腳 WQFN（RUY 封裝），支持 2.7V-5.5V 寬電壓供電與 - 40°C 至 + 125°C 寬溫工作，單通道功耗低至 0.42mW，兼具高精度與低功耗特性，可滿足多通道同步控制（如多通道電源、光模塊偏置）需求。

二、核心參數與性能

三、硬件設計關鍵信息

1. 封裝與引腳

• 封裝類型 ：28 引腳 WQFN（RUY），尺寸 4mm×4mm，暴露熱焊盤（背面）需接地以保障散熱（熱阻 RθJA=39.7°C/W，RθJC=2.5°C/W），焊接時熱焊盤需與地平面可靠連接，推薦焊接面積≥3mm×3mm。
• 關鍵引腳功能 ：
  • 模擬輸出：OUT0-OUT15（16 路電壓輸出，每路獨立可控）、REF（基準輸入 / 輸出，內置 2.5V 基準使能時為輸出，禁用時為外部基準輸入）。
  • 電源與地：AVDD（2.7V-5.5V 模擬電源）、VIO（1.7V-5.5V 數字 I/O 電源）、GND（模擬地 / 數字地，需單點共地）。
  • 控制與接口：
    • SPI 接口：SCL/CS（SPI 片選）、SDA/SCLK（SPI 時鐘）、A0/SDI（SPI 數據輸入）、A1/SDO（SPI 數據輸出）。
    • I2C 接口：SCL/CS（I2C 時鐘）、SDA/SCLK（I2C 數據）、A0/A1（I2C 地址選擇）。
    • 同步與清零：LDAC（同步更新觸發，低有效）、RESET（復位，低有效）、FLEXIO（復用引腳，可配置為 GPIO 或清零觸發）。

2. 電源與信號設計要求

• 電源設計 ：
  • 供電序列：無強制供電順序，但推薦按 “AVDD→VIO” 順序上電，避免數字噪聲干擾模擬電路；掉電時按逆序操作。
  • 去耦設計：AVDD、VIO 引腳需就近布置 0.1μF 陶瓷電容 + 1μF 鉭電容，REF 引腳（內置基準使能時）需外接 150nF 電容濾波；模擬電源與數字電源需獨立布線，推薦搭配低噪聲 LDO（如 TPS7A9401），減少電源噪聲串?dāng)_。
• 信號設計 ：
  • 模擬輸出：16 路輸出線需對稱布線，阻抗匹配（50Ω），長度匹配誤差 <5mil；高電流輸出（>20mA）時線寬≥0.3mm，避免線損導致電壓降。
  • 基準電路：REF 引腳外接電容需靠近引腳（<3mm），避免過孔；外部基準輸入時，基準源輸出阻抗需 < 1kΩ，保障基準穩定性。
  • 數字接口：SPI/I2C 信號線需短距離布線（<10cm），遠離模擬輸出線（間距≥2mm），時鐘線串聯 10Ω 匹配電阻，減少高頻噪聲耦合。

四、核心功能與配置

1. 多通道同步控制

• 同步更新 ：通過 LDAC 引腳或軟件觸發（TRIGGER 寄存器）實現多通道同步輸出更新。LDAC 引腳低電平觸發時，所有配置為 “同步模式” 的通道同時更新輸出；軟件觸發支持 2 通道一組同步更新（如 OUT1/OUT0、OUT3/OUT2 等），適配分組合并控制場景。
• 廣播模式 ：通過 BCAST_EN 寄存器配置通道為廣播模式后，寫入 BCAST_DAC_DATA 寄存器的數據會同步更新至所有廣播通道的緩沖與激活寄存器，減少多通道配置指令數量，提升效率。

2. 靈活增益與基準配置

• 可編程增益 ：支持按 “4 通道組” 配置增益（DAC_GAIN 寄存器），分為 QUAD0（OUT0-OUT3）、QUAD1（OUT4-OUT7）、QUAD2（OUT8-OUT11）、QUAD3（OUT12-OUT15）四組，每組可獨立選擇增益 = 1（0V-2.5V）或增益 = 2（0V-5V），適配不同量程需求。
• 基準選擇 ：默認啟用內置 2.5V 基準（溫度漂移 5ppm/°C），REF 引腳為基準輸出；通過 REF_PWDWN 寄存器禁用內置基準后，REF 引腳可接入 1V-AVDD/2 范圍的外部基準，進一步提升精度（如搭配 REF7040 高精度基準）。

3. 清零與保護功能

• 清零控制 ：支持硬件（FLEXIO 引腳配置為 CLEAR）與軟件（CLEAR 寄存器）清零，清零碼可通過 CLEAR_CODE 寄存器自定義（默認 0V）。清零時僅臨時覆蓋輸出值，緩沖與激活寄存器數據保持不變，退出清零后恢復原輸出，適配緊急復位場景。
• 短路保護 ：每通道內置短路檢測電路，DAC_STATUS 寄存器實時指示通道短路狀態（OUTx_SC_STS 位），全局狀態位（GDAC_SC_STS）匯總所有通道短路情況，避免過載損壞器件。

4. 低功耗與休眠模式

• 通道獨立掉電 ：通過 PWDWN 寄存器可獨立關閉任意通道，掉電通道輸出被拉至 GND，功耗降至 0.1μA 以下，適配部分通道閑置場景（如動態調整通道數量）。
• 全局掉電 ：RESET 引腳拉低或?qū)懭胲浖?fù)位指令（TRIGGER 寄存器 SOFT_RST 位），器件進入全局掉電模式，所有通道輸出關閉，總功耗降至 8μA。

五、應用設計與布局

1. 典型應用場景

• 多通道精密電源 ：采用 DAC80516 實現 16 路獨立電壓輸出（0V-5V），通過 SPI 配置各通道增益與輸出值，LDAC 引腳同步更新所有通道，為半導體測試設備提供多組精密偏置電壓，TUE±0.15% FSR 保障輸出精度。
• 光模塊偏置控制 ：利用 DAC80516 高驅動能力（50mA）直接為光模塊激光二極管提供偏置電流，通過廣播模式同步配置多通道偏置電壓，內置基準溫度漂移 5ppm/°C 保障寬溫下偏置穩定性。
• 模擬輸出模塊 ：搭配運放構成 bipolar 輸出電路（0V-5V 轉 ±10V），通過外部電阻網絡（R1/R2/R3）實現雙極性電壓輸出，適配工業傳感器校準、執行器控制等場景。

2. PCB 布局準則

• 分區設計 ：模擬區（OUT0-OUT15、REF）、數字區（SPI/I2C 接口、控制引腳）、電源區嚴格分離，模擬地與數字地僅在熱焊盤處單點連接；數字信號線與模擬輸出線間距≥3mm，避免串?dāng)_。
• 布線要求 ：
  • 模擬輸出：16 路輸出線采用等長布線（長度誤差 <5mil），線寬≥0.2mm，遠離高頻數字線（如 SCLK）；高電流輸出線（>30mA）需加粗至 0.3mm 以上，減少線損。
  • 基準電路：REF 引腳外接電容需直接焊接在引腳旁（<2mm），無過孔；外部基準輸入時，基準線采用屏蔽雙絞線，阻抗匹配 50Ω。
  • 電源布線：AVDD 與 VIO 獨立走層，線寬≥0.3mm，避免共享路徑；去耦電容與電源引腳間無過孔，保障濾波效果。
• 熱設計 ：暴露熱焊盤通過至少 4 個 0.3mm 孔徑過孔連接至地平面，熱焊盤周圍預留 1mm 散熱銅皮，避免高溫導致輸出噪聲增大（結溫≤125°C）。
