在工業生產、建筑配電、新能源場站等場景中，數據監測的精準度與便捷性，直接關系到設備運行效率與能源管理成本。但傳統單回路儀表存在布線復雜、數據整合難、適配場景有限等問題，往往讓（一五二）運維人員陷入“多頭管理、數據割裂”的困境。
而安科瑞多回路多功能儀表系列，恰好為這些痛點提供了一站式解決方案。今天就帶大家全面了解這組“數據監測多面手”，看看它們?nèi)绾卧诓煌瑘鼍爸邪l(fā)揮價值。
一、為什么選多回路儀表？核心優勢一眼看懂
相比傳統儀表，安科瑞多回路多（零一七六）功能儀表的核心競爭力，在于“整合性”與“適配性”雙重突破：
一臺頂多臺，簡化布線與管理：單臺儀表可同時監測8-36路電流、電壓、功率等參數，無需為（零七一九）每一路單獨配置儀表，大幅減少柜體空間占用，布線工作量降低60%以上。
數據實時同步，避免信息斷層：支持RS485通訊接口，可直接接入安科瑞Acrel-2000/6000等監控系統，實現數據實時上傳、曲線分析與異常報警，無需人工手抄數據，避免人為誤差。
寬范圍適配，場景不設限：從低壓配電回路的電流監測，到新能源充電樁的功率統計，再到商業建筑的能耗分?jǐn)?，不同量程與功能模塊可靈活選配，滿足多行業需求。
二、安科瑞多回路電能表介紹
（一）ADW600系列儀表
1.概述
ADW600系列儀表分為ADW600系列智能網關和ADW600多回路計量模塊，主要用于計量低壓網絡的三相有功電能，具有體積小、安裝簡便、功能豐富等優點。產品采用模塊化設計，包括網關主體、電壓模塊、電流模塊、開關量模塊、測溫漏電模塊等，模塊間采用網線連接，可支持多回路拼接使用。適用于低壓側多回路計量場景，尤其是電力改造需求。

2產品型號規格及功能特點
2.1ADW600系列儀表命名規則

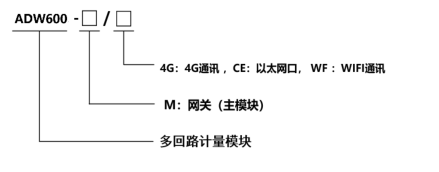

2.1.1ADW600系列智能網關

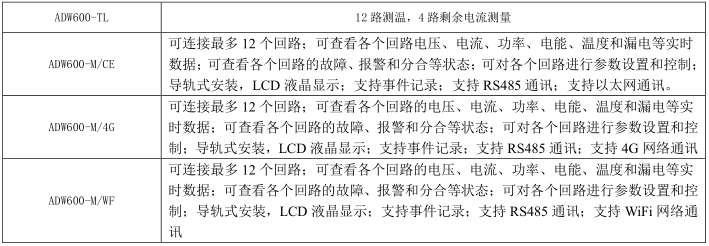

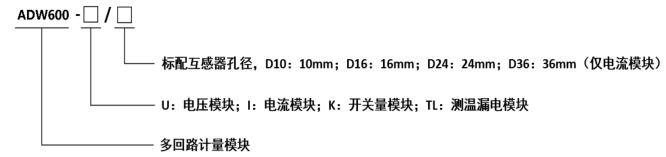

2.1.2ADW600多回路計量模塊

2.2ADW600系列儀表功能特點

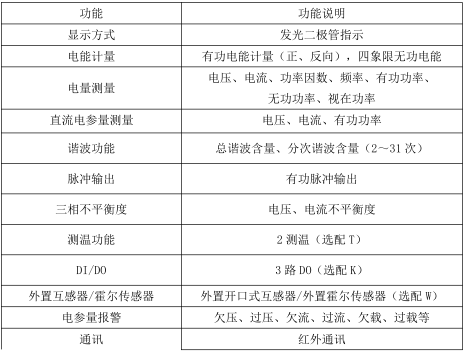

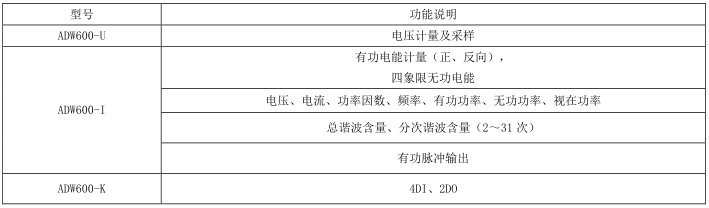

表1ADW600系列儀表主要功能

3技術參數
3.1ADW600系列智能網關

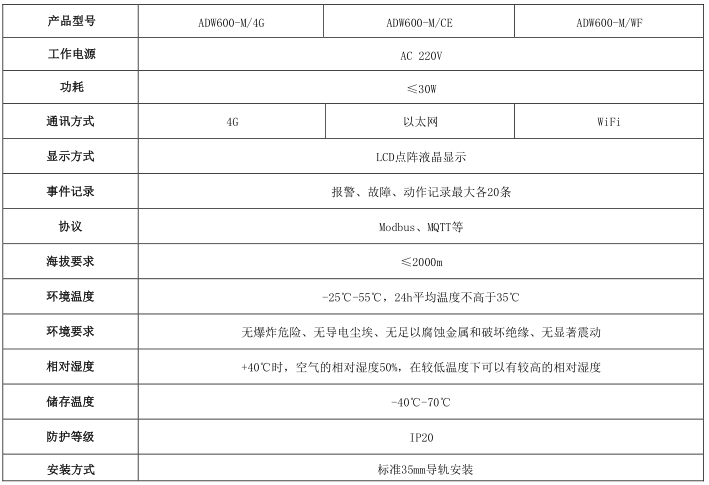

表2ADW600系列智能網關電氣特性

3.2ADW600多回路計量模塊

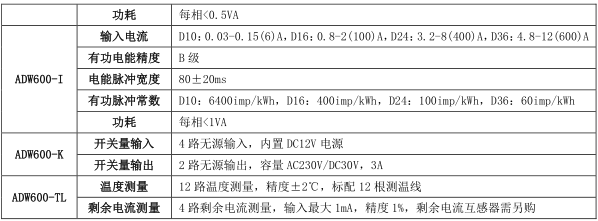

表3ADW600多回路計量模塊電氣特性

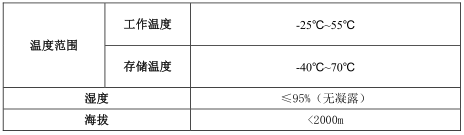

表4ADW600多回路計量模塊環境條件

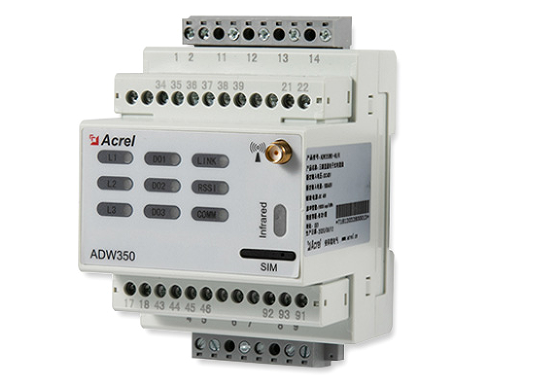

（二）ADW350無線計量儀表
1概述
ADW350無線計量儀表主要用于計量低壓網絡的三相有功電能，具有體積小、精度高、功能豐富等優點，并且可選通訊方式多，可支持RS485通訊和Lora、2G、NB、4G等無線通訊方式，增加了外置互感器的電流采樣模式，從而方便用戶在不同場合進行安裝使用?？伸`活安裝于配電箱內，實現對不同區域和不同負荷的分項電能計量、運維監管或電力監控等需求。

2產品型號規格及功能特點

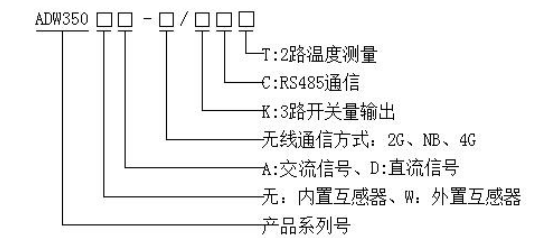

2．1ADW350無線計量儀表命名規則

2．2ADW350無線計量儀表功能特點

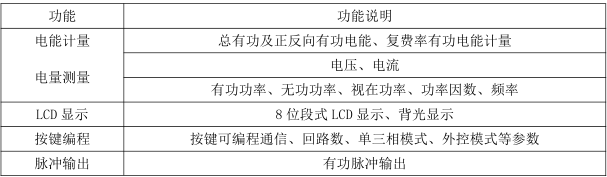

表1ADW350主要功能

3技術參數
3.1電氣特性

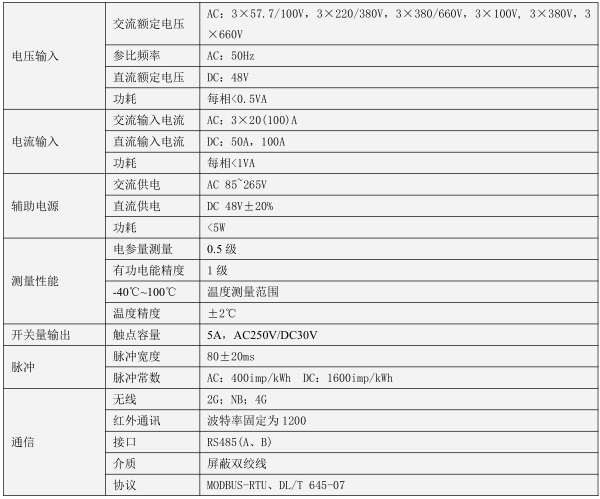

表2ADW350電氣特性

3.2環境條件
表3ADW350環境條件

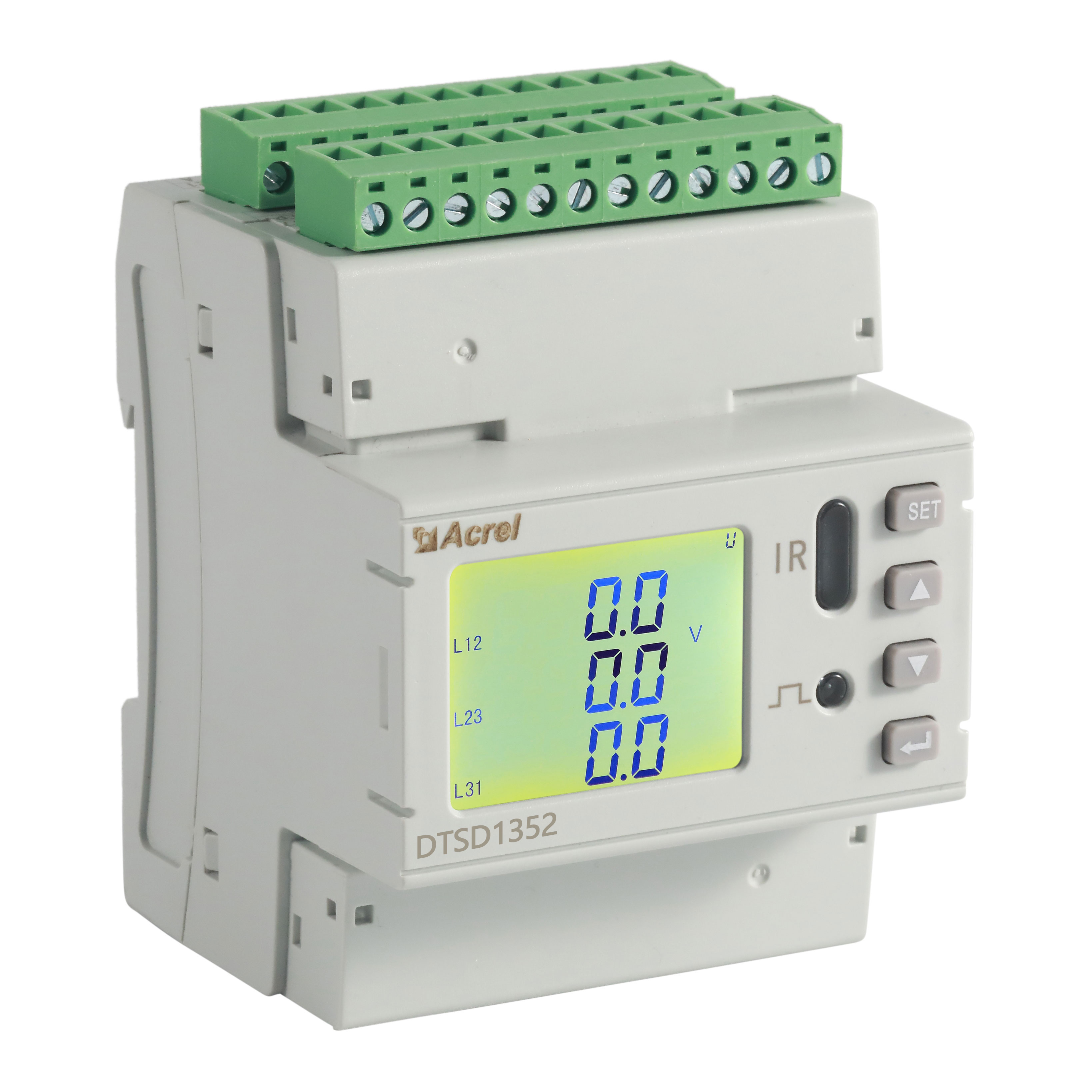

（三）DTSD1352-4S導軌式多回路電力儀表
1概述
DTSD1352-4S系列導軌式多回路電力儀表主要用于多個回路的全電參量測量，最多可同時接入4個三相回路或者12個單相回路的電流輸入?？蓽y量電壓電流、功率、功率因數、相角、不平衡度、諧波等參數。

2產品功能及技術參數
2.1產品功能
具體功能如下：
?4路三相或12路單相回路全電參量測量，電流互感器外置；
?監測各相電壓/電流、零序電流、頻率；
?監測各相功率、總功率（有功、無功、視在）；
?監測各相功率因數、總功率因數；
?監測電壓/電流相角、電壓/電流不平衡度；
?監測電壓、電流總諧波及2-31分次諧波；
?當月和上月的電壓、電流、功率極值記錄；
?最大電流、最大功率需量和實時電流、實時功率需量；?
?200條事件記錄，記錄DIDO的動作情況；
?支持過壓、過流、斷相、DI聯動等報警輸出；
?4時區14時段的費率設置；
?四象限電能，12個月復費率電能統計；
?31天四象限和復費率電能凍結，正反向電能計量；
?四路無源開關量輸入、兩路有源開關量輸入、一路開關量輸出、RS485通訊；
??
?兩路無源開關量輸入、兩路開關量輸出、RS485通訊；
注：四路無源開關量輸入、兩路有源開關量輸入、一路開關量輸出與兩路無源開關量輸入、兩路開關量輸出只能2選1。
2.2主體技術參數

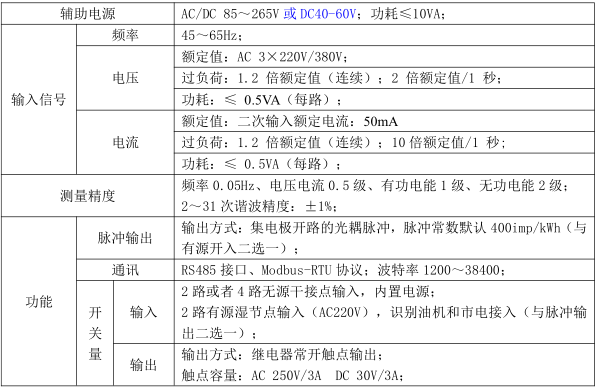

表1DTSD1352-4S主體技術參數

2.3其他技術參數

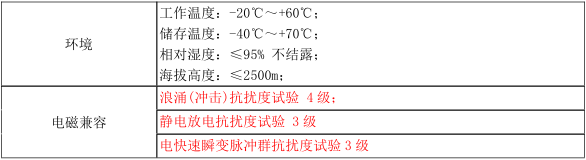

表2其他技術參數

（四）AMC200(L)直流多回路智能電量采集監控裝置
1概述
AMC200(L)直流多回路智能電量采集監控裝置主要用于多個回路的全電參量測量，最多可同時接入12個單相直流回路的電流輸入。可直接測量電壓電流、功率等參數。

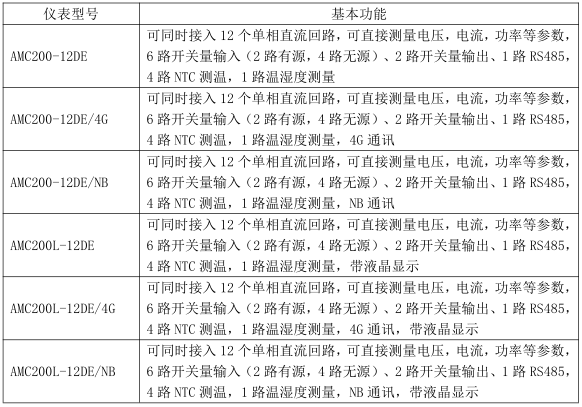

2產品型號功能

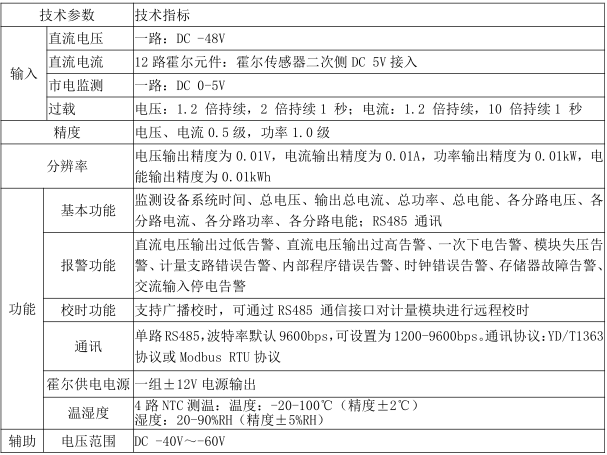

3技術參數

（五）AMC300L交流多回路智能電量采集監控裝置
1概述

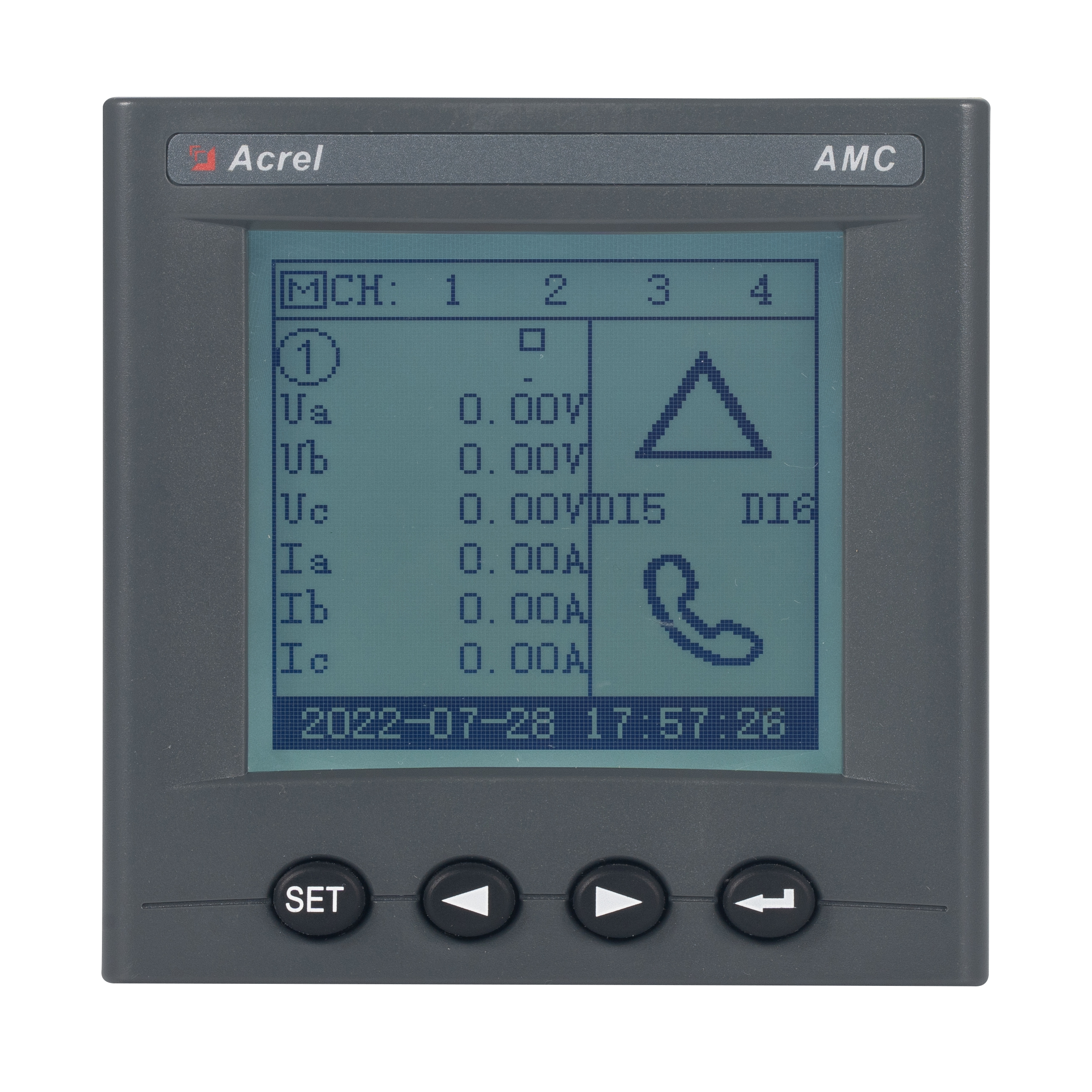

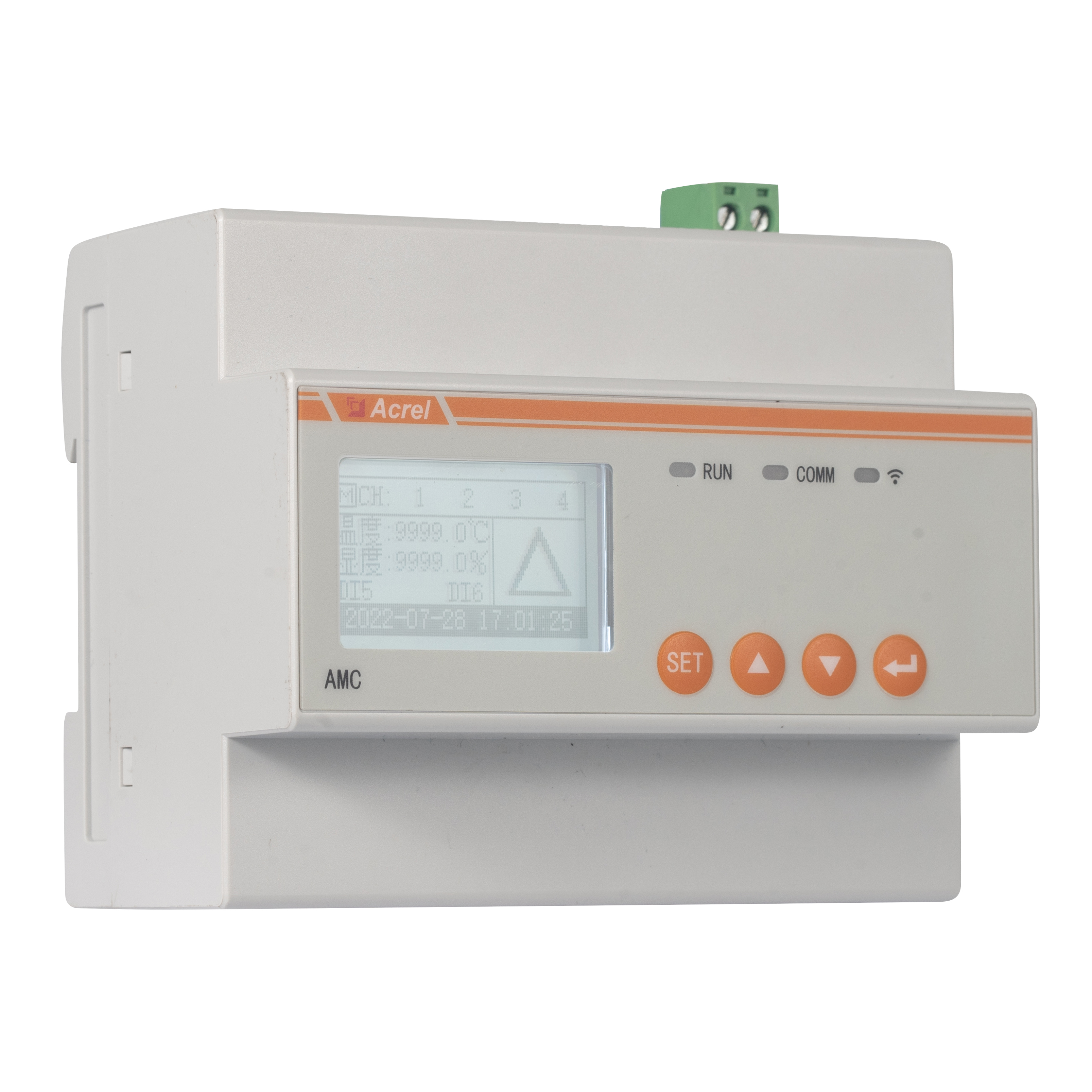

AMC300L交流多回路智能電量采集監控裝置主要用于多個回路的全電參量測量，最多可同時接入6個三相回路或者18個單相回路的電流輸入?？蓽y量電壓電流、功率、功率因數等參數。

2產品型號功能
2.1儀表型號功能

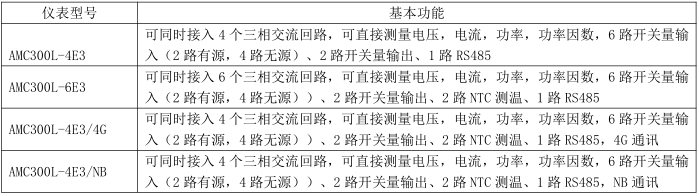

表1儀表型號功能

2.2產品具體功能
?最大6路三相或18路單相回路全電參量測量，電流互感器外置；
?監測各相電壓/電流、零序電流、頻率；
?監測各相功率、總功率(有功、無功、視在)；
?監測各相功率因數、總功率因數，四象限電能統計；
?采用采用簡體漢字液晶顯示，具有歷史電量數據和歷史告警信息的存貯功能：
a.歷史數據默認每日零時保存1次,每路每項數據（總有功電能、總有功功率、三
相電流）存儲數量1000條。
b.歷史數據現場存儲時間間隔為15分鐘。每路每項數據（總有功電能、
總有功功率、三相電流）存貯數量5000條。
c.每月抄表日的歷史電量數據，存儲數量24條。
d.歷史告警信息采用實時存貯的方式，存貯數量500條。
?支持過壓、過流、斷相、DI聯動等報警輸出；
?四路無源開關量輸入、兩路有源開關量輸入、兩路開關量輸出；
?標配一路RS485通訊，可選Modbus-RTU協議或YD/T1363協議；
?支持4G通訊或NB通訊；
?2路NTC測量；
2.3技術參數

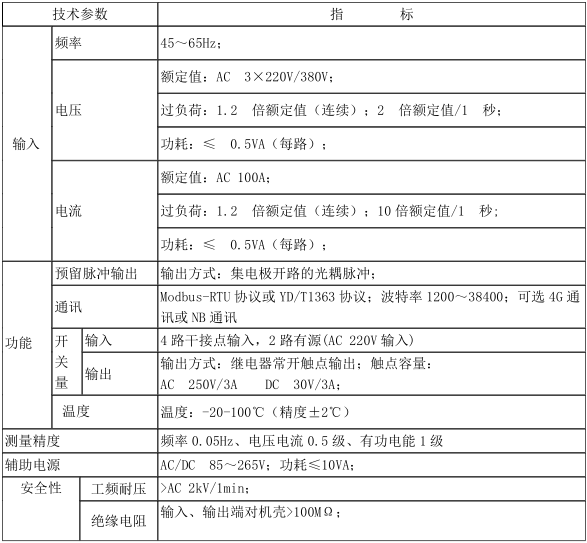

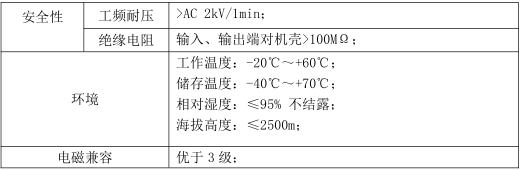

表2技術參數

（六）ADF400L系列多用戶電能表
1概述
ADF400L系列多用戶電能表，通過模塊組合的方式最大可實現12路三相或36路單相的直接接入測量或12路三相互感器接入測量、直接接入和互感器接入的混合測量方式，該系列電能表因準確度高、集中安裝、集中管理、安裝靈活性高，互不干擾等優勢深受小區、學校、企業等的青睞，該系列儀表支持預付費功功能。
產品符合國標GB/T17215.322-2008、GB/T17215.321-2021。

2產品規格

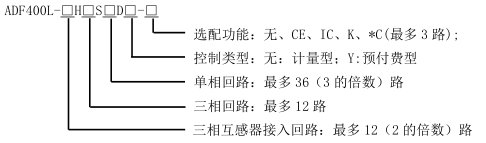

2.1產品命名

?注：產品由主模塊、直接接入模塊及互感器接入模塊組成；
?產品出廠按照模塊組合的方式出廠；
?產品最大組合可實現12路三相測量（3個單相可以折算成1個三相回路）；
?選配功能若選則射頻刷卡（-IC）控制類型中必須選擇預付費型（Y）。

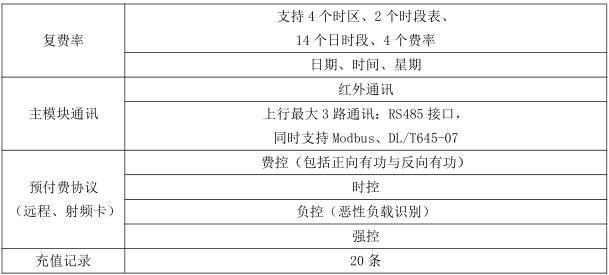

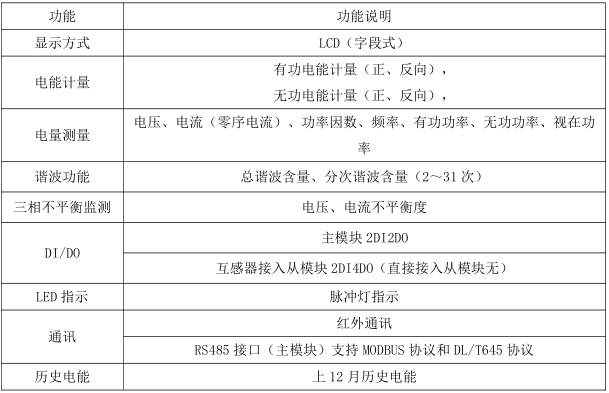

3主要功能
3.1預付費型

3.2計量型

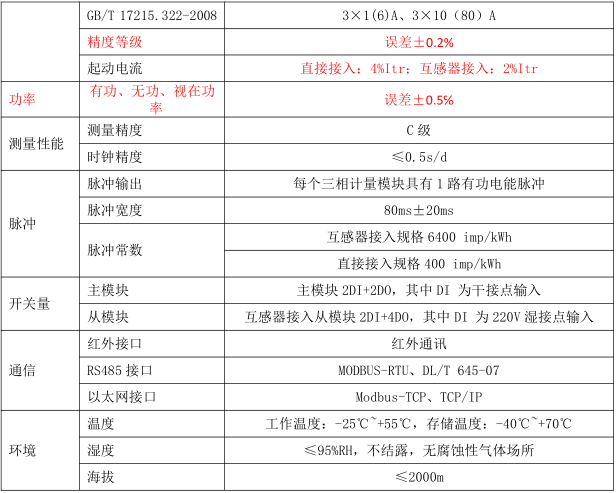

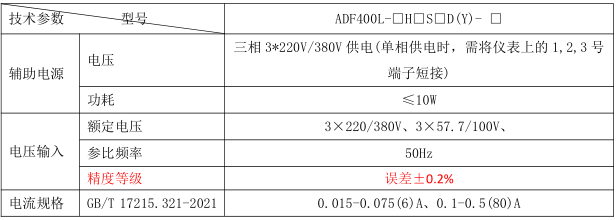

4技術參數

（七）AMC16(L)-DETT基站直流電能計量模塊
1概述

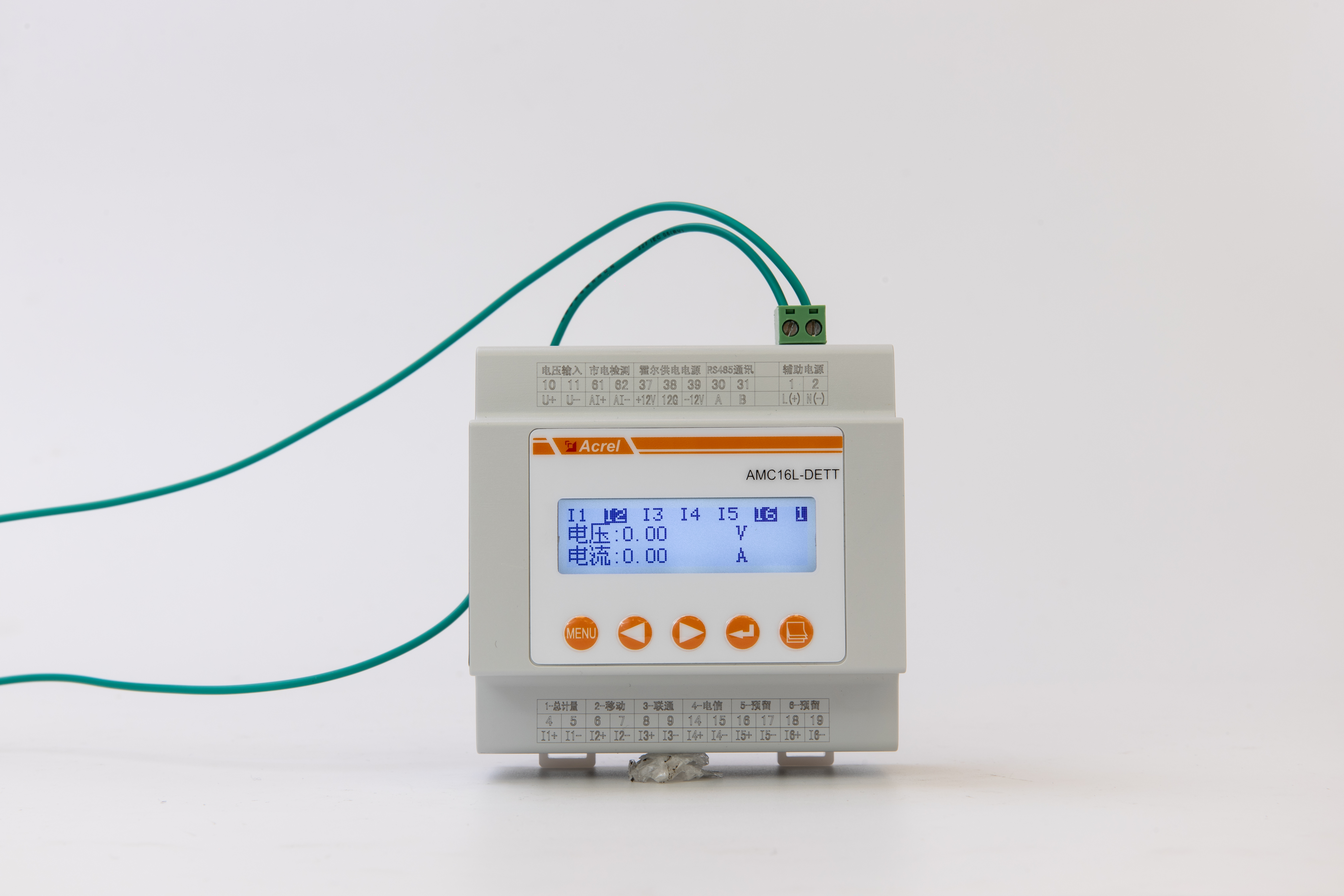

AMC16(L)-DETT基站直流電能計量模塊主要是針對有共享需求，且開關電源無分用戶電量計量功能的基站而設計的。儀表可對六個回路的直流電能進行計量，并可為配套的霍爾傳感器提供工作電流，同時可通過上位機軟件實現零漂校準，具有遙測、遙信、遙調、實時電量計量、供電質量異常告警、信息存儲及處理、信息交互等功能。該模塊可分別計量三家運營商的直流用電量，為基站節能改善提供詳細的數據依據，為直流配電設備提供分項計量解決方案。
模塊具有工業標準的RS485通訊接口,采用YD/T1363.3-2014規定的通訊協議，符合中國鐵塔有限公司Q/ZTT2205-2017《基站直流電能計量模塊技術要求》相關技術要求。

2產品型號

注：4-20mA變送輸入只支持型號：AMC16-DETT/AI

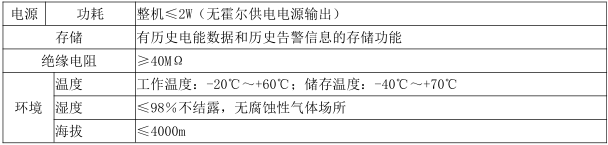

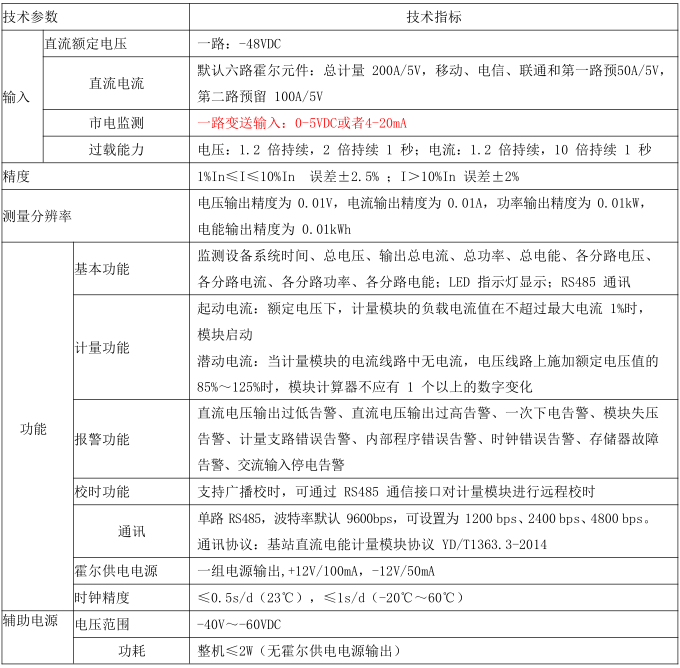

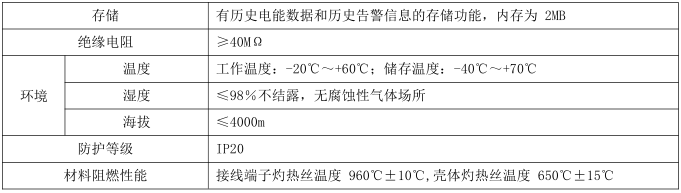

3技術參數

三結語
從工業生產的安全運維，到商業建筑的成本控制，再到新能源的效率提升，安科瑞多回路多功能儀表始終以“多場景適配”為核心，讓復雜的數據監測變得簡單、高效。
