在嵌入式系統開發中，系統崩潰往往是最令人頭疼的問題之一。當程序突然宕機、出現硬故障或斷言失敗時，如何快速定位根本原因？CoreDump技術為開發者提供了一種「時間凍結」的能力，能在系統崩潰瞬間捕獲完整的運行狀態，讓問題排查變得高效精準。本文將詳細介紹睿擎平臺上CoreDump功能的應用場景與使用方法。

一、CoreDump技術概述

什么是CoreDump？

CoreDump（核心轉儲）是一種故障診斷機制，能夠在程序異常終止時，將程序的內存狀態、寄存器信息和調用棧等關鍵數據保存為一個標準的ELF格式文件。這個文件相當于系統崩潰時的「快照」，開發者可以通過調試工具加載這個文件，重現崩潰現場，查看崩潰時的程序狀態。

睿擎平臺的一體化開發工具RuiChing Studio原生支持CoreDump文件的調試功能，可以通過指定CoreDump文件的路徑，或者在連接調試器的情況下，直接讀取設備中的CoreDump文件信息，方便睿擎開發者進行故障分析。

為什么需要使用CoreDump？

在傳統的嵌入式開發中，當系統崩潰時，我們通常只能看到有限的錯誤信息，如程序計數器值或簡單的錯誤碼，很難準確定位問題所在。特別是對于以下場景，CoreDump技術尤為重要：

1.復雜系統崩潰：多線程環境下的資源競爭、死鎖等難以復現的問題

2.內存相關錯誤：空指針訪問、緩沖區溢出、野指針等內存操作異常

3.間歇性故障：某些偶發性問題在測試環境難以復現，但在實際部署中出現

4.現場故障診斷：設備已部署到現場，無法直接連接調試器的情況

5.硬故障分析：系統進入HardFault、BusFault等嚴重異常狀態

二、睿擎平臺CoreDump功能特性

睿擎平臺上的CoreDump模塊提供了強大且靈活的故障診斷能力，具備以下特性：

●內存導出：支持導出.data、.bss等關鍵內存段內容

●線程棧保存：不僅保存觸發異常的線程棧，還保存系統中其他線程的棧信息

●寄存器上下文：完整保存異常線程的寄存器狀態，便于分析程序崩潰瞬間的執行環境

●多線程支持：生成包含多線程N(yùn)OTE段的ELF文件，可在Studio中查看所有線程狀態

●標準兼容：生成的ELF Core文件可直接在gdb-multiarch、arm-none-eabi-gdb等標準調試工具中加載分析

三、如何在睿擎平臺使用CoreDump功能

3.1 環境準備

在使用CoreDump功能前，請確保完成以下準備工作：

1.已搭建好RuiChing Studio開發環境

2.已完成應用程序開發的基本流程

3.正確連接了調試器到開發板

3.2 創建CoreDump示例工程

在RuiChing Studio IDE中，可以按照以下步驟創建CoreDump示例工程：

1.打開RuiChing Studio IDE

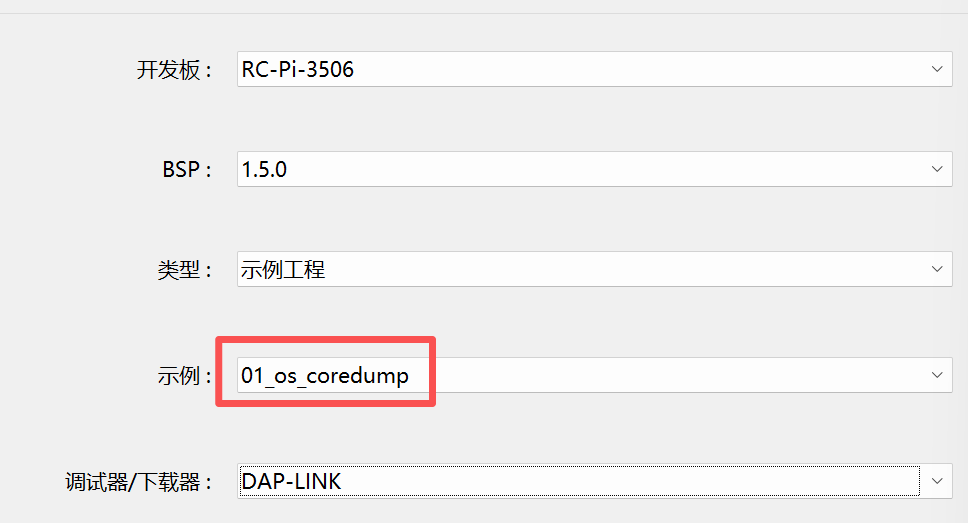

2.選擇創建新工程，選擇01_os_coredump示例模板

3.按照向?qū)瓿晒こ虅?chuàng)建。

3.3 觸發異常并生成CoreDump

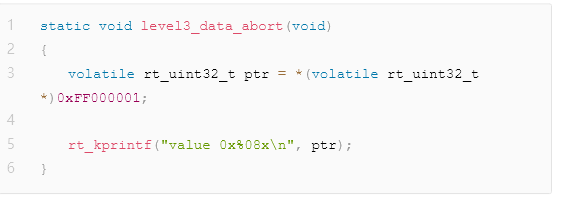

CoreDump示例工程中包含了觸發異常的代碼，核心部分如下：

這行代碼通過訪問非法地址，故意觸發數據中止異常，從而觸發系統生成CoreDump信息。

運行程序后，可以通過以下步驟觸發并獲取CoreDump：

1.在終端輸入trigger_data_abort_exception命令，該命令會創建一個線程并觸發數據訪問異常

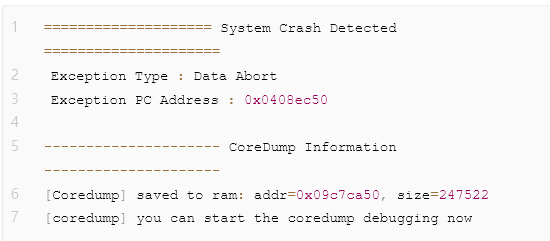

2.系統檢測到異常后，自動導出CoreDump信息到RAM中（注意：此時請勿斷電，否則RAM中的信息會丟失）

3.4 使用CoreDump進行調試

獲取CoreDump數據后，可以按照以下步驟進行調試分析：

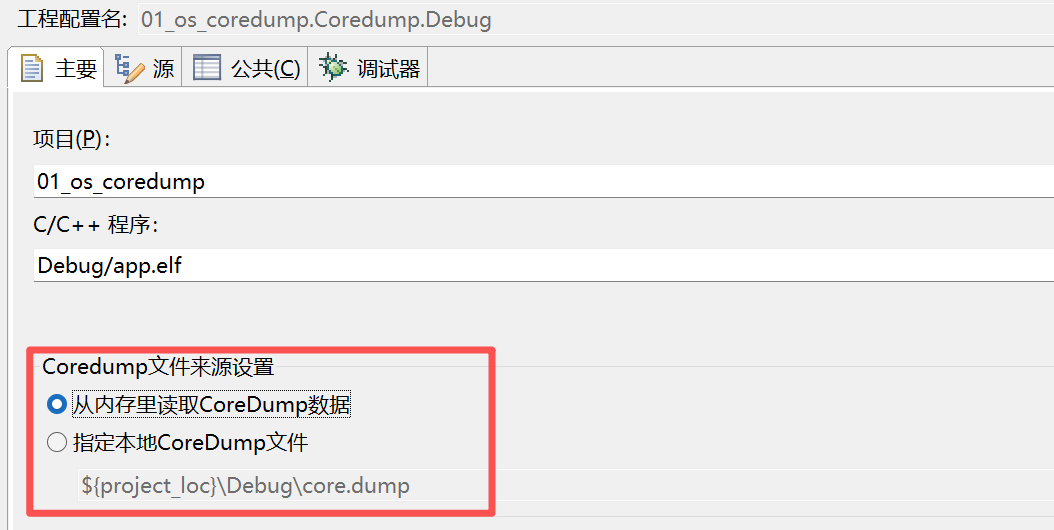

1.將IDE切換到CoreDump調試模式

2.點擊「調試」按鈕開始加載CoreDump數據進行分析

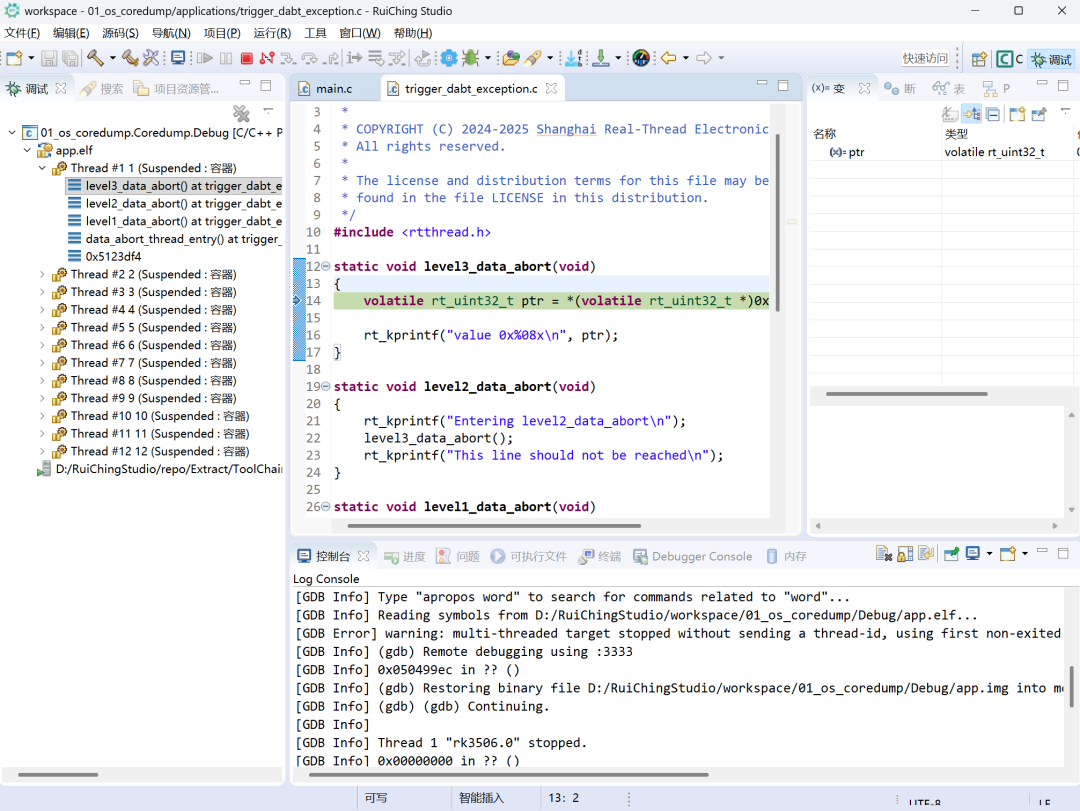

3.進入調試界面后，可以執行以下操作：查看異常時的調用棧路徑，確定崩潰發生的位置:

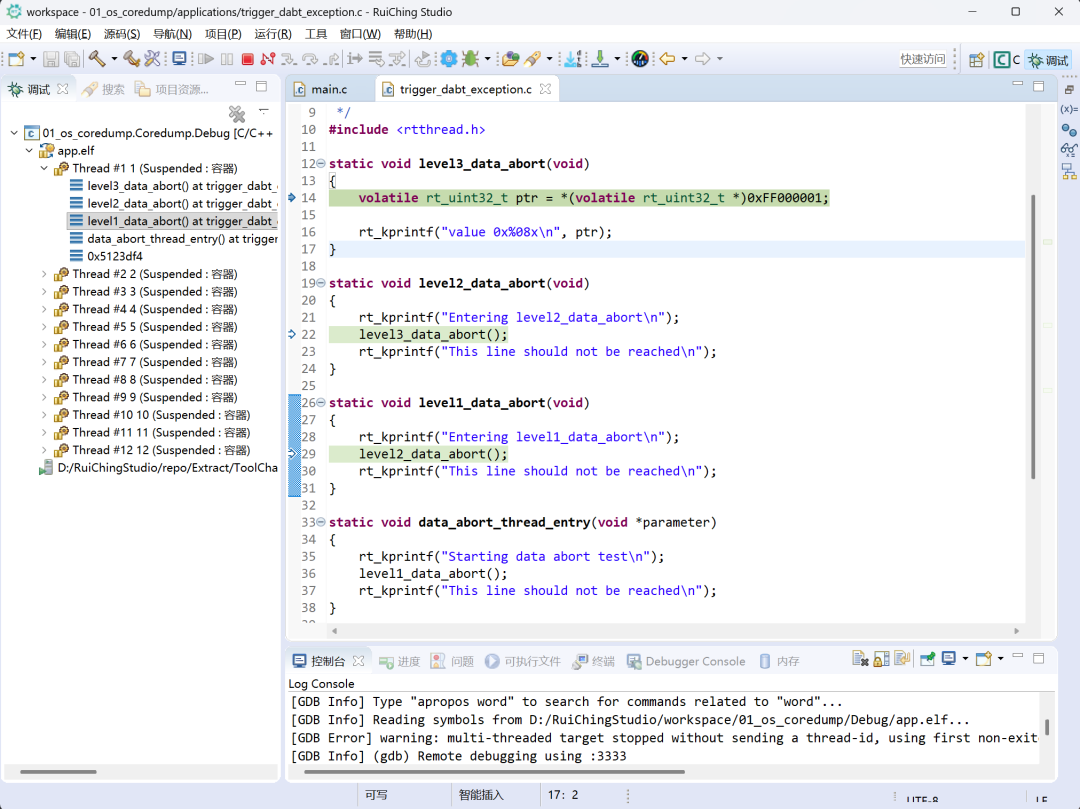

a.在多線程環境下切換查看不同線程的棧信息

b.查看寄存器狀態，了解CPU在崩潰時的工作狀態

c.檢查特定內存區域的內容，排查內存相關問題

d.查看變量值和匯編代碼，深入分析問題原因

四、實際應用案例分析

問題現象：烤機情況下，系統在處理特定數據時突然崩潰，無明顯規律。

排查過程：

1.啟用CoreDump功能，捕獲崩潰現場

2.加載CoreDump文件，查看調用棧，發現崩潰發生在數據處理函數中

3.檢查寄存器和變量值，發現程序試圖訪問一個未初始化的指針

4.通過查看內存內容，確認該指針值為NULL

解決方案：在訪問指針前增加有效性檢查，防止空指針訪問。

五、CoreDump使用最佳實踐

在實際產品開發和部署中，可以采用以下策略最大化CoreDump的價值：

1.配置持久化存儲：開啟CoreDump數據轉存為文件的機制，保存到Flash或SD卡等非易失性存儲設備，防止斷電丟失

2.遠程傳輸機制：借助睿擎平臺的FTP功能，實現CoreDump數據的遠程上傳功能，便于收集現場設備的崩潰信息

3.遠程調試/更新：借助睿擎平臺的遠程Telnet及OTA功能，實現故障修復后的遠程調試及更新下發，實現故障的快速修復

六、總結

CoreDump技術是嵌入式系統開發中不可或缺的調試?yán)?，它能夠在系統崩潰的瞬間完整捕獲程序狀態，為開發者提供寶貴的故障診斷信息。睿擎平臺提供的CoreDump功能具有易用性強、兼容性好、功能完善等特點，能夠幫助開發者快速定位和解決各種復雜的系統問題。

通過合理配置和使用CoreDump功能，開發團隊可以顯著提高問題排查效率，縮短開發周期，提升軟件質量。無論是開發調試階段還是產品維護階段，CoreDump都是保障系統穩定性的重要工具。

掌握CoreDump等強大的調試工具，最終是為了在真實硬件平臺上構建更穩定、更可靠的工業應用。正如本文所展示的，睿擎平臺不僅提供深度的技術能力，更致力于讓每一位開發者都能高效、便捷地運用這些能力。
