在許多工業應用中，高精度電流測量是設備性能的關鍵。輕微的不準確可能會產生重大影響。

特別是在醫療設備（重離子加速器、核磁共振等）、高能物理加速器、高精度電機控制器，以及計量?jī)x表或測量與測試設備配件等領域。

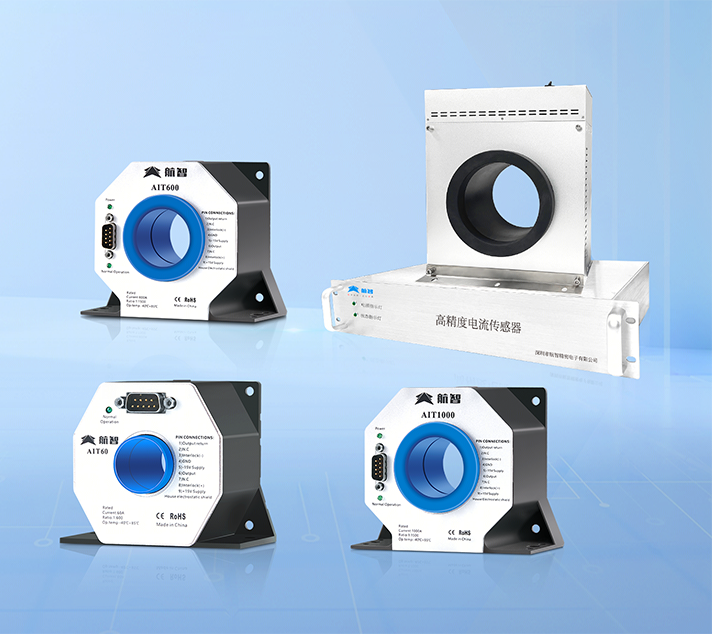

為了實現這種具有挑戰性的電流測量，電流傳感器作為電流測量與控制元器件，精準度、穩定性、靈敏度等要求越來越高?；诖耍街情_(kāi)發出了擁有自主知識產權的基于磁通門原理的高精度電流傳感器-AIT系列?；诩夹g(shù)優勢，這系列產品實現了在全帶寬范圍內擁有比較高的增益和測量精度，具有高精度、高帶寬、全量程、低溫漂、低零漂、交直流通用等特點。

產品關鍵技術參數

電流測量范圍：1A-30kA
高精度：高達10ppm（ppm：百萬分之一）
線性度：達到2ppm
寬頻帶寬：（高達500kHz @±3 dB）
響應時間：1μs
擴展工作溫度范圍：-40..+85°C
極高的穩定性（0.2 ppm/月）

電流傳感器應用領域
1、高能物理：加速器磁鐵電源系統
2、醫療設備：核磁共振成像（MRI）/ 醫用重離子加速器治癌設備
3、高精度的功率測量（搭配功率分析儀）
風機、光伏逆變器、新能源汽車車載逆變器、電機、計量校準實驗室等都需要高精度的功率測試。
4、高精度設備校驗
航智高精度電流傳感器，穩定性和精度都在PPM級水平，為傳統和高性能工業試驗設備提供高精度和具有成本競爭力的傳感器，這使得它們成為校驗的標桿并被廣大試驗室所認可。
5、其他高精度應用
高穩定電源系統、電池測試系統、精確電機控制等

參與的重大科研項目合作
1、中科院：重離子加速器項目
2、清華大學：光刻機項目
3、上海某醫療企業：核磁共振項目
4、南網深圳：直流配用電示范項目

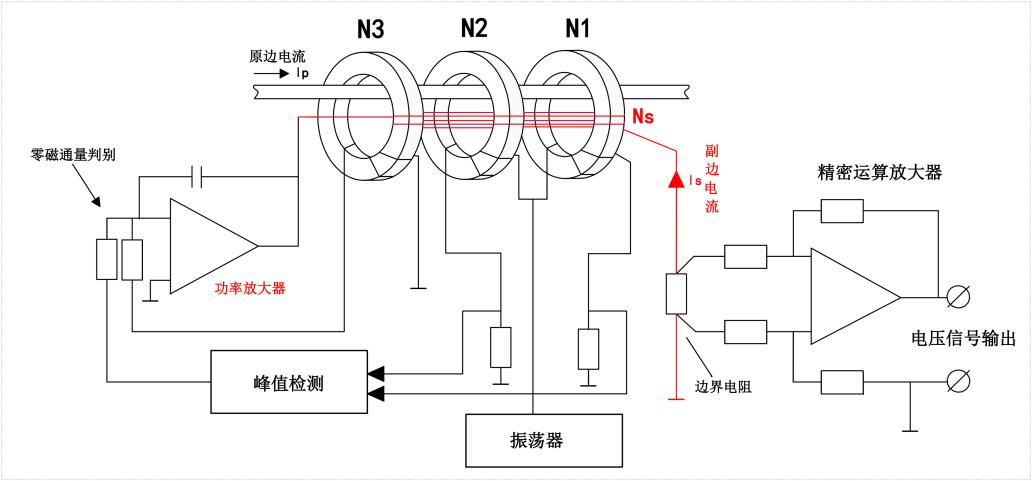

磁通門技術原理

磁通門電流傳感器是利用被測磁場中高導磁率磁芯在交變磁場的飽和激勵下，其磁感應強度與磁場強度的非線性關系來測量弱磁場，這種物理現象對被測環境磁場來說好像是一道“門”，通過這道“門”，相應的磁通量即被調制，并產生感應電動勢。利用這種現象來測量電流所產生的磁場，從而間接的達到測量電流的目的。從本質上看，磁通門現象實際是變壓器效應的伴生現象，也服從電磁感應定律。

在磁電路中，為構造一個等效零磁通的磁場，必須對次級補償線圈進行電流補償，補償電流與補償線圈匝數的乘積與被測的初級電流成正比，Ip=Ns﹒Is。此外，激勵磁芯和激勵線圈形成了一個飽和感應器，在零磁通的情況下，對于傳感器磁路的檢測就是基于該感應器電感值的變化。

航智精密簡介
深圳市航智精密電子有限公司專注電量測量領域，以科技創新為驅動，為全球工業與科研客戶提供高精度、高可靠性的電量測量解決方案。公司深耕磁通門技術，自主研發生產多系列高精度電流傳感器、電壓傳感器及標準源表、儀表檢測、傳感器檢測等設備。同時依托強大的技術研發能力，為客戶提供從標準化產品到深度定制化方案的一站式服務。
