一、硬件

1、S7-1200 PLC 1211C型號 CM1241通訊模塊；

2、松下溫度控制器 KT4-1；

3、七喜變頻器 HD700系列；

4、 MCGS TPC 7062K觸摸屏。

二、通訊目的

S7-1200 PLC 通過觸摸屏進行溫度控制器和變頻器進行數據設定，溫度SV設定；

變頻器頻率設定及運行控制；

該觸摸屏和S7-1200PLC進行以太網通訊，方便S7-1200的DB塊在觸摸屏做出對兩個從站相關的設定，熟悉S7-1200的串行通訊功能。

三、MCGS組態軟件參數設定

1、昆侖通態組態軟件通信參數：

客戶端服務器設置：客戶端

網絡類型：TCP

IP地址：192.168.3.111

端口號：3000

2、松下溫度控制器參數設定：

通訊波特率：9600

站號 ：1

校驗方式：無校驗

通訊方式：MODBUS RTU模式

該溫度控制器有自己的協議，同樣支持ASCI通訊方式?？赏ㄟ^參數設定。

3、七喜變頻器參數設定：

通訊波特率：9600

站號：2

校驗方式 無校驗

通訊方式:MODBUS RTU

四、S7-1200的通訊程序

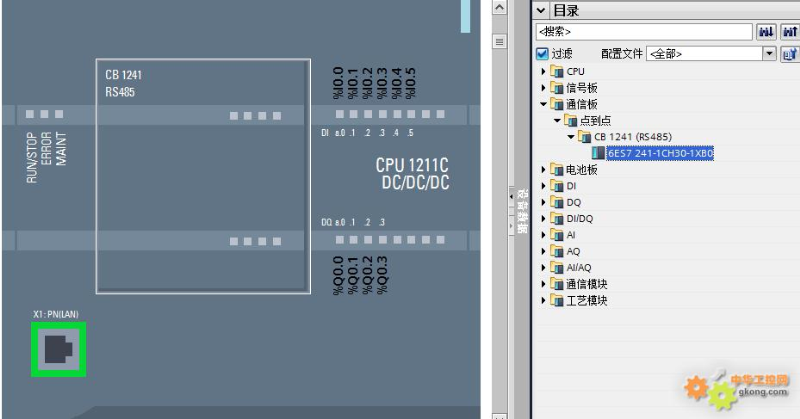

1、選擇設備型號

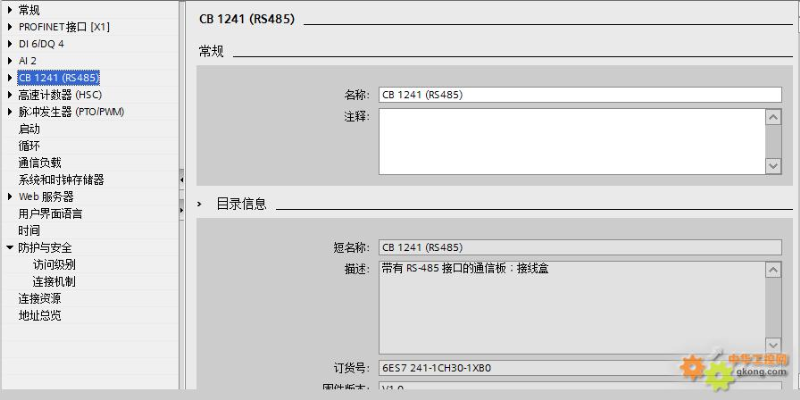

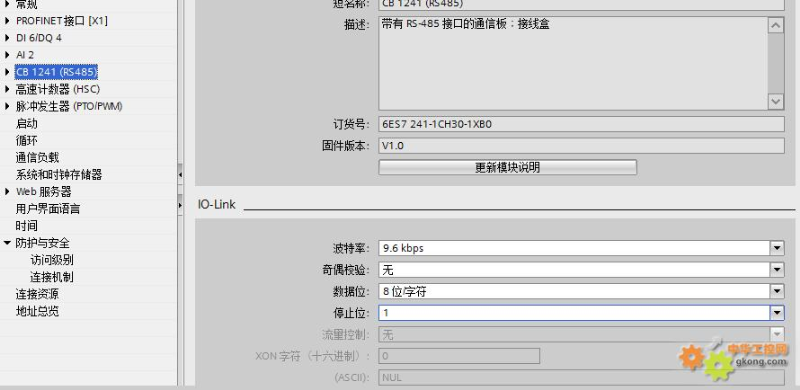

2、選擇信號板及設定信號板通訊相關參數

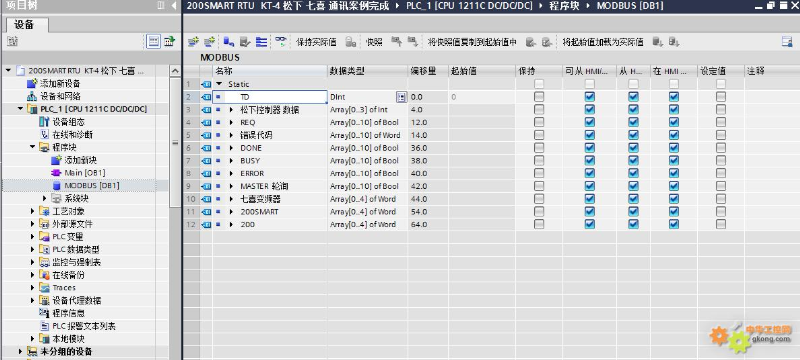

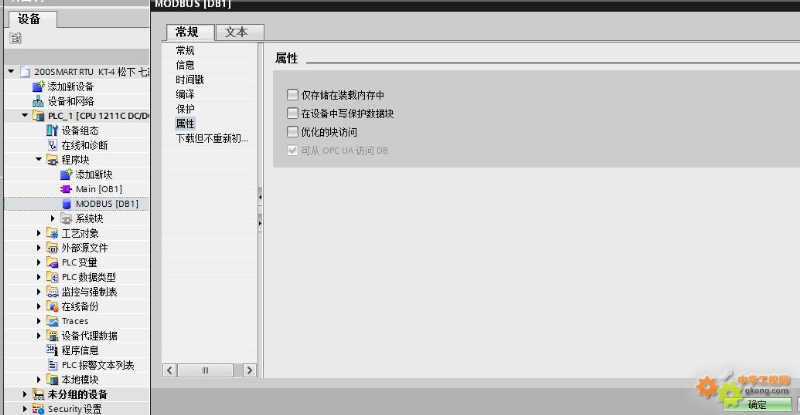

3、建立DB塊并且非優化塊的訪問

4、做好數組的配置給MASTER 和主站指令的完成位 錯誤位 等等相關的設置

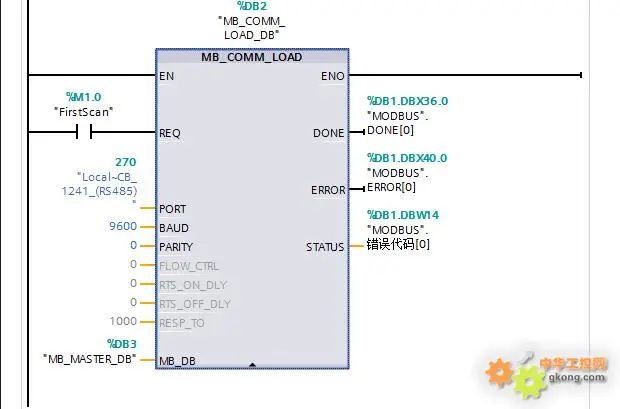

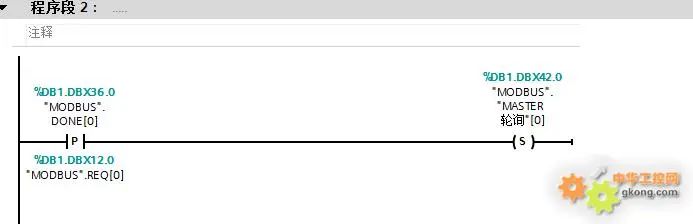

5 、"MB_COMM_LOAD_DB" 主站初始化程序參數、輪詢下一條指令

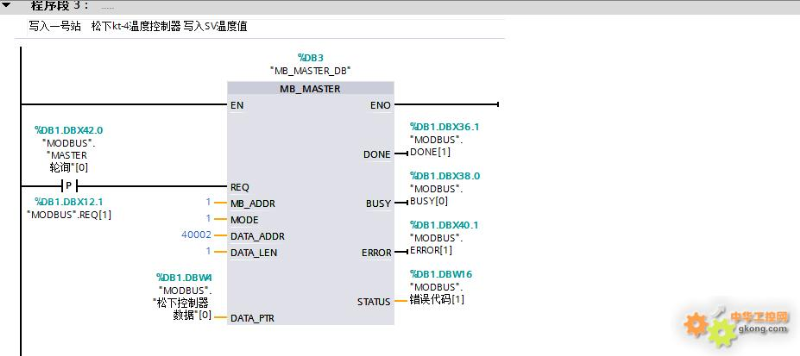

6、松下控制器的SV值

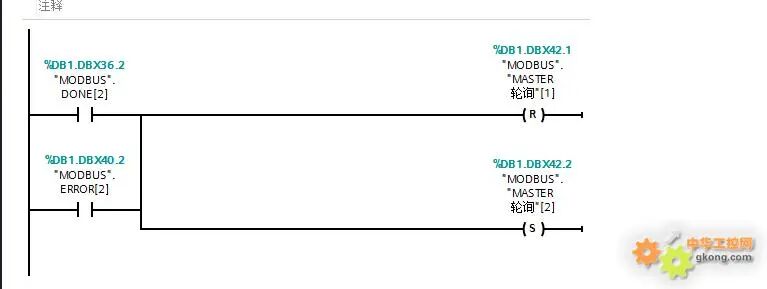

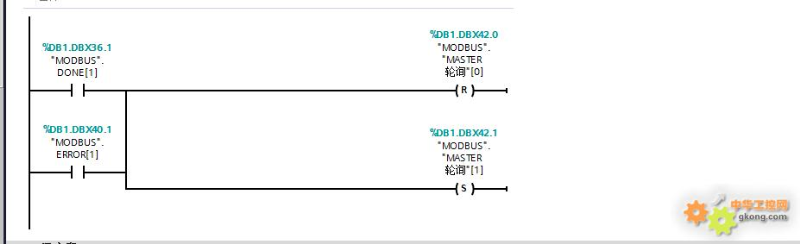

7、輪詢下一條指令并復位本條指令

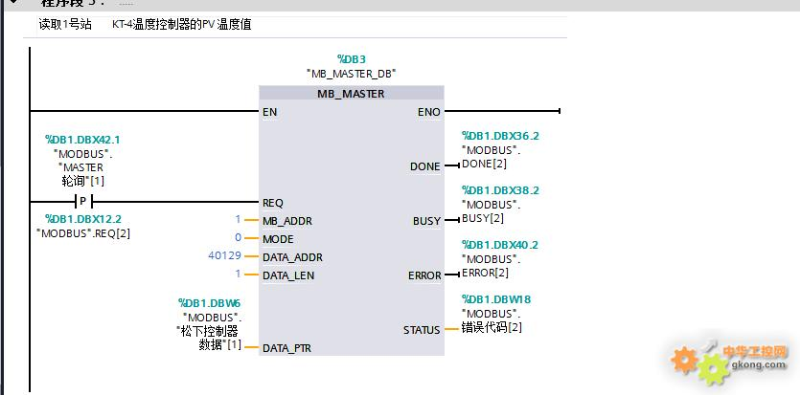

8、監視松下溫度控制器的PV值

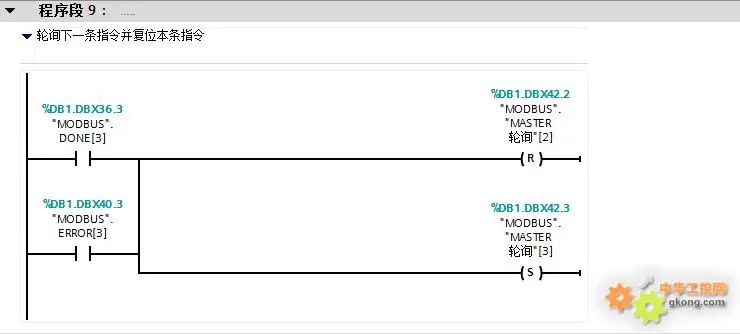

9、輪詢下一條指令并復位本條指令

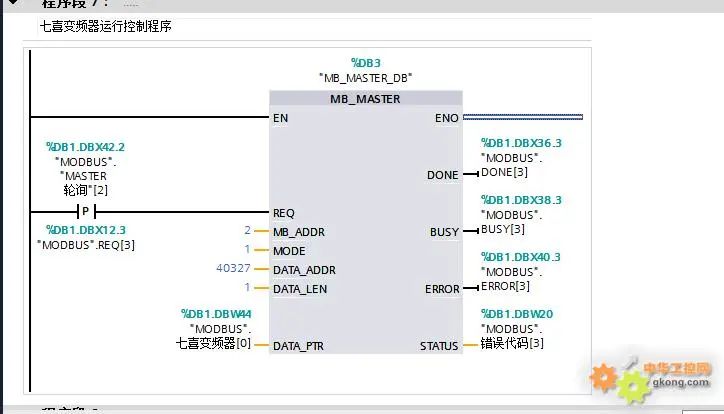

10、七喜變頻器的運行控制指令讀寫

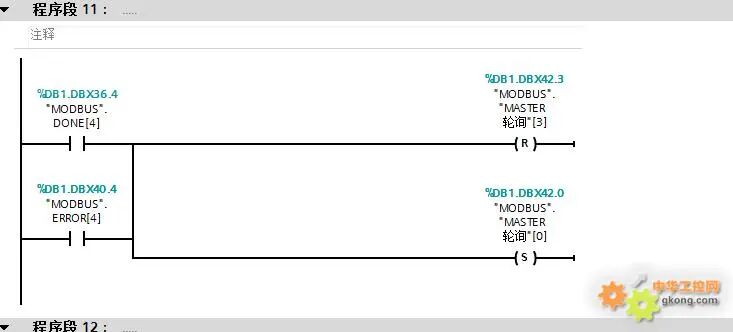

11、輪詢下一條指令并復位本條指令

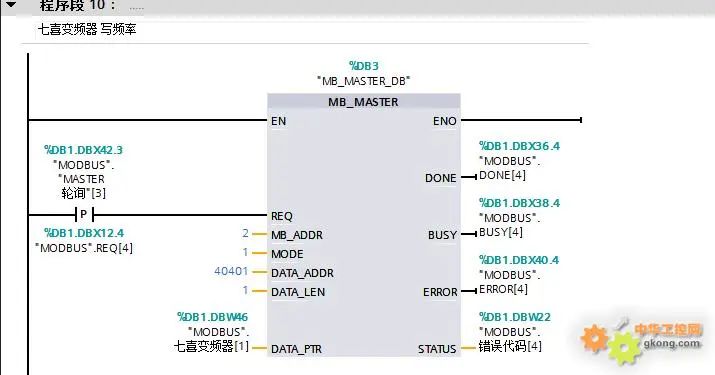

12、七喜變頻器寫頻率指令

13、輪詢松下寫SV值的上個指令并復位本條指令

因為對松下溫度控制器和七喜變頻器各兩個讀寫指令，SV，PV 溫度值，頻率值和寫運行控制，如果多次寫入及讀取需要用很多主站""MB_MASTER_DB"指令的輪詢，這樣程序就會更多輪詢的條件了。

也可以在DATE_LEN長度進行寫個數 ，可以批量讀和寫，本文只是拋磚引玉的，希望大家對S7-1200串行通訊更深刻了解，認識。

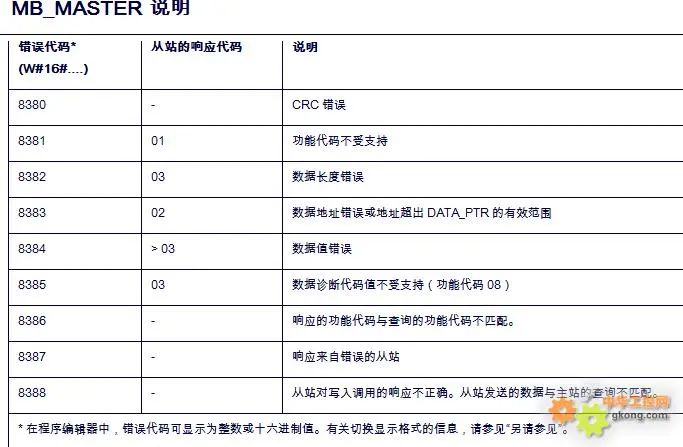

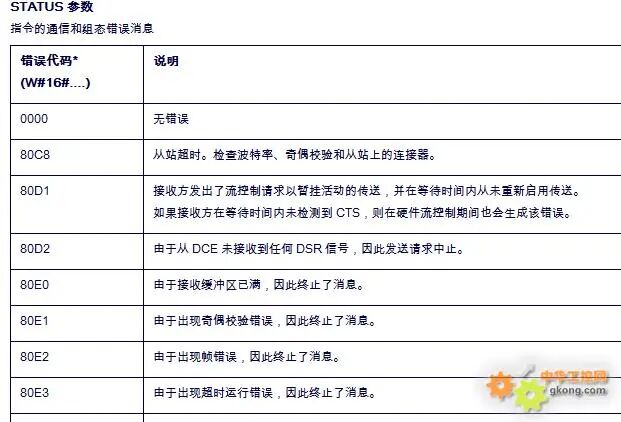

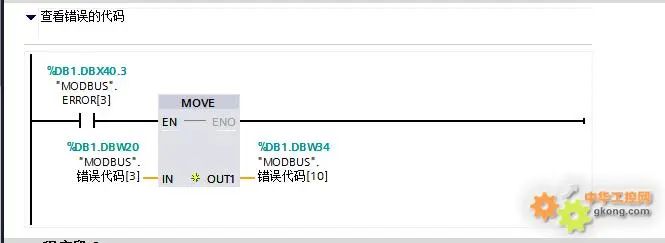

14、 程序使用了四個"MB_MASTER_DB的主站指令，對溫度控制器SV寫入溫度 監視PV的溫度，還有就是對七喜變頻器的頻率寫入和運行控制命令代碼，以及查看"MB_MASTER_DB"的錯誤代碼及代碼相關的信息

只截取三張圖，也可以通過軟件的指令按F1幫助手冊可查詢到相關的信息。
