STMicroelectronics STD80N240K6 800V 16A MDmGuard? K6功率MOSFET具有出色的RDS(on) x 面積和低總柵極電荷(Q g ),可實現高開關速度和低損耗。集成ESD保護二極管提高了STD80N240K6 MOSFET的整體耐用性,高達2類人體模型(HBM)。與上一代的MDmesh K5相比,MDmesh K6 MOSFET具有更低的閾值電壓,可實現更低的驅動電壓,從而降低功耗并提高效率,主要用于零瓦待機應用。STD80N240K6優化用于基于反激式拓撲的照明應用,例如LED驅動器和HID燈。該器件還非常適用于平板顯示器的適配器和電源。
數據手冊:*附件:STMicroelectronics STD80N240K6 800V 16A MDmesh K6功率MOSFET數據手冊.pdf
STMicroelectronics STD80N240K6 800V 16A MDmesh K6功率MOSFET采用緊湊DPAK(TO-252)A2型封裝。
特性
- 漏極-源極電壓(V
DS):800V - 柵極-源極電壓(V
GS):±30V - 漏極-源極導通電阻(R
DS(ON)):197m?(典型值) - 總柵極電荷(Q
g):25.9nC - 連續漏極電流(I
D)- 16A(T
C= 25°C時) - 10A(T
C= 100°C時)
- 16A(T
- 零柵極電壓漏極電流(I
DSS):1μA - 柵極體漏電流(I
GSS):±1μA - 柵極閾值電壓(V
GS (th)):3.5V - 脈沖漏極電流(I
DM):35A - 總功耗(P
TOT):105W(TC= 25°C時) - 100% 經雪崩測試
- 齊納保護
- 工作結溫范圍(T
j):-55°C至150°C - DPAK(TO-252)A2型封裝
內部電路

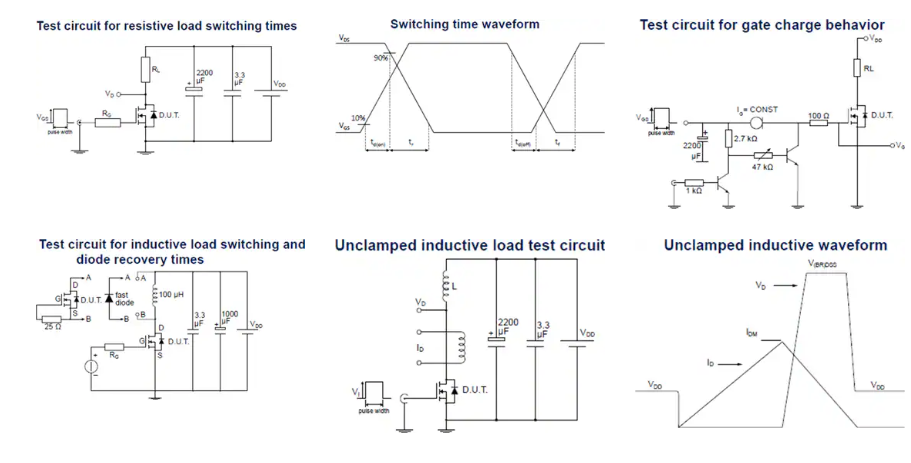

測試電路

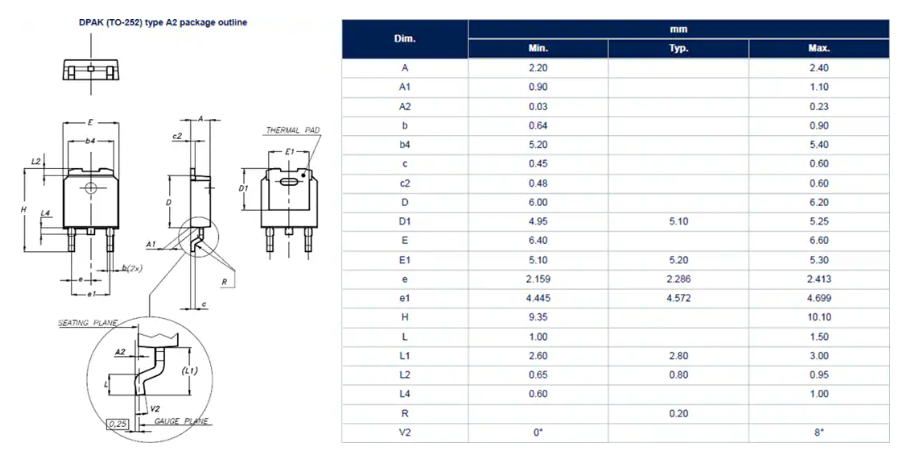

包裝外形

STD80N240K6功率MOSFET技術解析與應用指南
一、器件概述
?STD80N240K6?是意法半導體采用第六代MDmesh超級結技術開發的N溝道功率MOSFET,具有業界領先的性能指標:
- ?額定電壓?:800V VDS
- ?導通電阻?:典型值197mΩ,最大值220mΩ(VGS=10V,ID=7A)
- ?持續電流?:16A(TC=25℃)
- ?封裝形式?:DPAK(TO-252)表貼封裝
二、核心電氣特性
2.1 極限參數
- ?柵源電壓?:±30V(VGS)
- ?峰值漏電流?:35A(IDM)
- ?最大功耗?:105W(TC=25℃)
- ?工作結溫?:-55℃至150℃
2.2 靜態特性
- ?閾值電壓?:3-4V(VGS(th),ID=100μA)
- ?輸入電容?:1350pF(Ciss,VDS=400V)
- ?輸出電容?:20pF(Coss,VDS=400V)
2.3 動態性能
- ?開關速度?:
- 開啟延遲時間:16ns(典型值)
- 上升時間:5.3ns(典型值)
176
- ?柵極電荷?:
- 總柵極電荷(Qg):25.9nC
- 柵源電荷(Qgs):6.9nC
- 柵漏電荷(Qgd):8.4nC
三、技術優勢分析
3.1 MDmesh K6技術亮點
- ?最佳FOM指標?:RDS(on)×Qg達到業界領先水平
- ?超低柵極電荷?:優化開關損耗,提升效率
- ?齊納保護?:內置柵極保護二極管
- ?100%雪崩測試?:確保器件可靠性
3.2 熱管理特性
- ?結殼熱阻?:1.19℃/W
- ?結板熱阻?:50℃/W(安裝于1英寸2 FR-4板)
四、關鍵應用設計要點
4.1 適配器應用
- ?推薦工作條件?:
- 柵極驅動電壓:10-12V
- 開關頻率:65-100kHz
- ?布局建議?:
- 減小柵極回路寄生電感
- 提供足夠的散熱面積
4.2 LED照明驅動
- ?優勢特性?:
- 高耐壓適合高功率LED串
- 低Qg適合高頻PWM調光
4.3 反激變換器
- ?關鍵參數?:
- 雪崩能量:200mJ(25℃)
- 反向恢復時間:335ns(典型值)
五、設計注意事項
5.1 驅動電路設計
- ?柵極電阻選擇?:基于開關速度與EMI平衡
- ?驅動能力需求?:考慮Qg與開關頻率關系
5.2 熱設計計算
- ?結溫估算公式?:
TJ = TC + RthJC × PD
其中PD = RDS(on) × ID2 + 開關損耗
5.3 保護電路
- ?過壓保護?:利用雪崩能力設計箝位電路
- ?過流保護?:結合RDS(on)溫度特性設計電流檢測
六、可靠性保障
6.1 工作邊界定義
- ?安全工作區?:
- 考慮瞬時功率與熱限制
- 避免二次擊穿風險
6.2 測試驗證
- ?開關波形驗證?:確保VDS尖峰在安全范圍內
- ?溫度監控?:實際應用中進行熱測試
