STMicroelectronics STP80N1K1K6 N溝道功率MOSFET采用MDmesh K6技術，利用了20年的超級結技術經驗。STMicroelectronics STP80N1K1K6 MOSFET具有出色的每面積導通電阻和柵極電荷。該器件非常適用于高功率密度和高效應用。

數據手冊：*附件：STMicroelectronics STP80N1K1K6 N溝道功率MOSFET數據手冊.pdf

特性

• 全球最佳RDS(on) x 面積
• 全球最佳FOM（品質因數）
• 超低柵極電荷
• 100%經雪崩測試
• 齊納保護

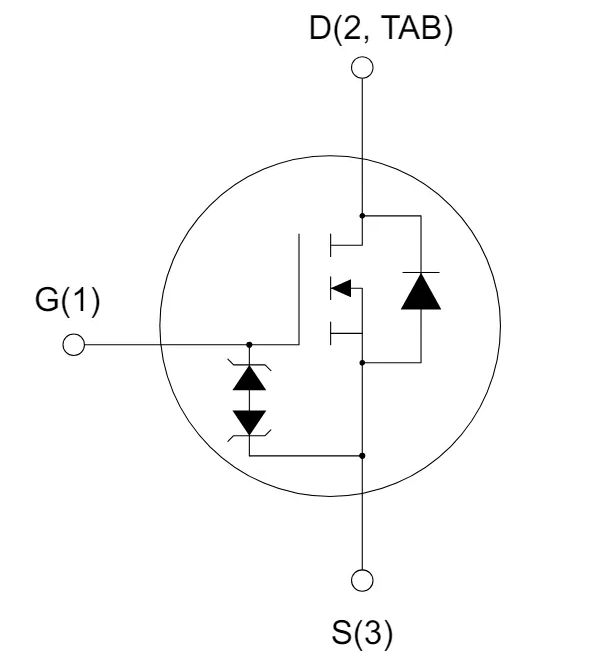

應用電路圖

STP80N1K1K6：基于MDmesh K6技術的超高效功率MOSFET解析?

在現代電力電子系統中，功率MOSFET作為核心開關器件，其性能直接影響整機效率與功率密度。意法半導體的STP80N1K1K6憑借創新的MDmesh K6技術，為高壓應用場景提供了突破性的解決方案。

一、核心技術特性

1. ?超低導通電阻?
   • 在VGS=10V、ID=1.7A條件下，典型導通電阻僅為1.0Ω，最大值不超過1.1Ω
   • 通過優化單元結構實現全球最優的RDS(on) × Area指標
2. ?卓越開關性能?
   • 極低柵極電荷（Qg典型值5.7nC）
   • 優異的本征品質因數（FOM）
   • 內置齊納保護柵極，提升系統可靠性

二、關鍵電氣參數

• ?耐壓能力?：800V漏源擊穿電壓（V(BR)DSS）
• ?電流承載?：25℃環境下連續導通電流5A，脈沖電流可達8A
• ?柵極特性?：閾值電壓VGS(th)范圍3.0-4.0V（典型值3.5V）
• ?動態參數?：
  • 輸入電容Ciss：300pF（典型值）
  • 開關延遲：開啟延遲7.4ns，關斷延遲22ns（VDD=400V條件）

三、熱管理表現

• 結到外殼熱阻RthJC低至2℃/W
• 單脈沖雪崩能量耐受達60mJ（TJ=25℃）
• 通過100%雪崩測試驗證，確保器件在極端工況下的穩定性

四、典型應用場景

1. ?反激式變換器?：利用其高壓特性實現高效電能轉換
2. ?適配器領域?：適用于平板電腦、筆記本和一體機的電源適配器
3. ?LED照明驅動?：滿足高功率因數和諧波失真要求
