Part.01

AI技術迅猛發展下的數據中心

人工智能（AI）正驅動數據中心能耗需求急劇增長

隨著云端大規模人工智能（AI）的迅速發展與部署，包括OpenAI開發的ChatGPT在內，越來越多高性能的、為特定目標設計的AI處理器正被集成至數據中心服務器中。人工智能技術涵蓋機器學習（ML）、深度學習（DL）及生成式AI，其核心目標是模擬人類的任務執行方式、行為模式與智能思維。這一技術范式的演進，正在深刻重塑汽車、制造、醫療等關鍵行業的業務流程與運營模式。

為應對算力與數據需求的激增，全球數據中心的部署規模在過去十年間已增長一倍，達到約7,000座。預計到2026年，全球數據中心的電力消耗將升至1,000太瓦時（TWh），是2022年（460TWh）的兩倍多。

而到2030年，僅美國境內的能耗水平預計將達到這一規模。值得注意的是，數據中心的擴張趨勢并不限于美國：瑞典的數據中心用電量預計將在2030年翻倍，并在2040年再次翻倍；英國也呈現類似態勢，預計在未來十年內增長約五倍?？傮w而言，到2030年，數據中心的用電量預計將占全球總電力消耗的約8%，其中主要增長動力來源于人工智能的持續擴展與計算需求的指數級提升。

下一代運用800 VDC架構的AI工廠

當前的數據中心架構普遍采用傳統的54V機架內配電系統，其功率僅限于數百千瓦（kW）。為了將低壓大電流從機架式電源傳輸?shù)接嬎阃斜P，需要使用體積龐大的銅母線。當功率超過200kW時，由于功率密度、銅材需求以及系統效率降低等因素，這一架構將面臨物理限制。

隨著“AI工廠”的出現，一類專為大規模同步AI和高性能計算（HPC）工作負載設計的數據中心，對電力架構提出了一系列新的挑戰。傳統企業級和傳統云數據中心已無法滿足當前加速計算平臺所需的多兆瓦機架功率密度。面對這些挑戰，數據中心電力架構需要進行根本性的變革。

未來的下一代AI工廠將需要以吉瓦（GW）級電力來滿足迅速增長的AI計算需求。由于采用了800 VDC（直流）高電壓架構，銅線的厚度得以減少高達45%，這是因為相同功率下，高壓架構的電流低，因此電阻上的功率損耗顯著降低（I2R）。若使用傳統的54 VDC系統，為一臺1MW機架供電就需要超過200公斤的銅材，這對于未來功率需求達到數吉瓦級的AI數據中心來說是不符合可持續發展要求的。

800V直流電可直接為IT機架供電（無需額外的AC-DC轉換器），并通過后續DC-DC轉換器降低至以驅動GPU的電壓。除此之外，這種新架構還可使端到端電能效率提高約5%，將維護成本降低70%（因電源模塊故障更少），并通過將高壓直流電直連至IT與計算機機架來降低冷卻成本。

NVIDIA目前處于下一代數據中心電力架構的前沿，率先采用800 VDC作為高密度AI計算基礎設施的新標桿。

800 VDC 電力分配的優勢：

通過減少電阻損耗與銅材使用量 ， 實現更高的能效；

可擴展的基礎架構 ， 以高度緊湊的方案輸出兆瓦（MW） 級機架功率；

與IEC低壓直流（LVDC，≤1,500 VDC）分類標準保持全球一致；

簡化的電力分配設計 ，具備高效的熱管理能力。

圖 1: 從電網端到GPU，納微先進的GaN和SiC技術為AI數據中心功率轉換的每一級提供支持

Part.02

寬禁帶半導體如何破局？

寬禁帶（WBG）功率半導體是實現800 VDC架構的關鍵

硅（Silicon）器件在功率電子領域占據主導地位多年，但在越來越多現有與新興的行業應用中，其性能正逐漸逼近極限。寬禁帶半導體材料，如GaN（氮化鎵）和SiC（碳化硅），能夠承受更高的電場，從而具備更高的耐壓能力，且單位面積電阻更低，以上對于實現更高功率密度與能效至關重要。

此外，寬禁帶器件還能在更高的開關頻率下工作，這不僅提升了系統性能，還能減少對濾波的需求，從而使用更小的外部元件（原理是：開關速度越快，能量傳輸?shù)膯卧叫。虼穗娐分袩o源元件與電感元件所需存儲的能量也越少）。

與傳統硅器件相比，這些特性帶來了諸多優勢：電力電子系統體積更小、速度更快、效率更高、可靠性更強。更高的耐壓能力為高功率設計開辟了新機會，而顯著提升的能效可在更緊湊尺寸下實現同等性能，或在相同尺寸中實現更強性能。

然而，在提高功率密度的過程中仍存在多項挑戰：高密度電源系統對熱管理（尤其是散熱）的要求更高，從而增加了成本與能耗。隨著功率密度的提升，轉換效率同步提高，相應地對散熱的需求也減少。這種提升可通過提高開關頻率實現1,但關鍵問題在于硅材料的性能已到達物理極限2。

在高功率密度CRPS服務器電源應用中，用GaN和SiC器件取代硅基MOSFET與IGBT，可顯著提升開關頻率，實現更高效的功率轉換。

納微半導體與NVIDIA正合作研發新一代清潔能源寬禁帶功率半導體，包括中高壓GaN與SiC器件，以幫助實現800 VDC電力架構，服務于下一代AI工廠計算平臺，確保系統實現更高的功率密度、效率、可靠性與可擴展性。

配電機房：從34.5 kV或13.8 kV MVAC（中壓交流）電網到800 VDC的轉換——超高壓SiC引領變革

傳統數據中心的電力分配架構通常需要多級功率轉換，其中包括使用體積龐大且損耗較高的工頻變壓器

（LFT），用于將34.5kV或13.8kV的三相中壓交流電壓降至480 VAC三相電。此480 VAC三相電再經過多級功率轉換，最終生成所需的直流電壓（如54 VDC）。

這種方式效率低下，且系統復雜度高。若通過采用基于高壓（HV）SiC功率半導體器件的固態變壓器（SST），可將34.5kV或13.8kV的三相交流電直接轉換為800 VDC，從而消除大多數中間轉換環節。這種簡化架構有效減少了多級AC/DC和DC/DC轉換過程中常見的能量損失。

單級AC/DC轉換使電能傳輸路徑更直接高效，降低了系統的電氣復雜性和維護成本。SST技術還提供更優的電壓穩定性與故障管理能力，確保關鍵基礎設施的持續穩定供電。

此外，與傳統方式相比，該方案顯著減少了帶風扇的電源（PSU）數量，因而提升了系統可靠性、降低了散熱負荷，并改善了整體能效，使直流（VDC）配電成為AI數據中心更高效的解決方案。

圖2：34.5kV或13.8kV中壓交流（MVAC）到800 VDC轉換的典型固態變壓器（SST）架構

憑借超過20年的SiC創新領先經驗，納微旗下的GeneSiC溝槽輔助平面柵型MOSFET和Schottky MPS二極管一直處于SiC（碳化硅）技術的前沿。

其中，GeneSiC高壓SiC技術已參與超過20項的政府資助項目，不斷突破性能、耐用性與可靠性的極限:

獲美國能源部（DoE）資助，開發了適用于并網電力轉換器的3300V和6500V SiC MOSFET以及單片集成的SiC JBS-FET；

獲政府項目資金，研發用于脈沖功率應用的15kV SiC MOSFET；

獲NASA資助，開發能在500°C高溫下運行、適用于太空探索任務的SiC超結晶體管。

GeneSiC自主研發的溝槽輔助平面柵型SiC MOSFET，是新一代高效、可靠固態變壓器（SST）設計的關鍵推動力。圖2展示了典型SST系統架構，其基于輸入串聯、輸出并聯（ISOP）的模塊化設計方法，能夠?qū)崿F(xiàn)電壓與功率的可擴展性。3300V與2300V SiC MOSFET分立器件及功率模塊解決方案，使電網輸入端（34.5kV或13.8kV MVAC）功率變流器堆疊的設計更加簡化。

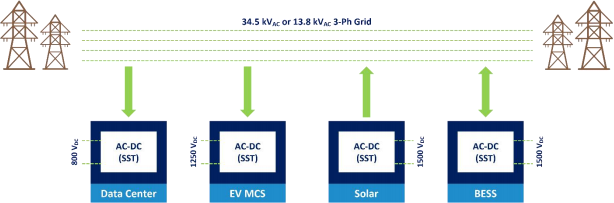

圖3：由AI數據中心推動的固態變壓器（SST）技術，將推動電網基礎設施現代化，覆蓋電池儲能系統（BESS）、電動汽車兆瓦級充電系統（MCS）及可再生能源等領域。

Part.03

納微SiC技術如何實現更高可靠性

GeneSiC溝槽輔助平面柵型SiC MOSFET技術

納微在其GeneSiC SiC MOSFET產品系列中采用了自主研發的溝槽輔助平面技術（Trench-Assisted

Planar Technology）。這一先進設計旨在實現一種“無妥協”的解決方案，在性能、可制性與可靠性之間取得理想平衡，這是傳統平面柵或溝槽柵SiC MOSFET設計常常難以同時兼顧的。

盡管溝槽柵SiC MOSFET在理論上可實現更低的比導通電阻（RON,SP），但其在可靠性與魯棒性方面存在折衷，且制造工藝步驟比平面柵SiC MOSFET多約40%，導致成本上升、良率下降。

納微受專利保護的溝槽輔助平面柵設計是一項真正的“無妥協”方案，具備高良率制造、低溫升高速運行、壽命長、可靠性高的特點。它在高溫下可以實現最低RDS,ON，在高頻條件下實現最低能量損耗，從而達到前所未有的性能、耐久性與品質水準。

溝槽輔助平面技術具備更優秀的電流擴散能力，這得益于溝槽輔助結構所形成的多階（multi-step）輪廓，如圖4所示。該設計經過優化，即使在高溫下也能保持更低的RDS,ON——這是一項顯著優勢，因為在傳統SiC MOSFET中，RDS,ON通常會隨溫升顯著增加。

通過在整個工作溫度范圍內維持較低的RDS,ON，導通損耗被有效降低，從而實現更低的工作溫度與更高的系統效率。這一性能提升部分歸功于溝槽輔助技術中多層階梯式結構所帶來的電流擴散優化。

相關的白皮書（請點擊文章最下方的原文鏈接）對溝槽輔助平面技術進行了深入的闡述，并將其與傳統平面型和先進溝槽型SiC MOSFET技術進行了對比。如圖5所示，溝槽輔助平面技術在溫度變化下表現出業內最低的RDS,ON漂移——與其他平面型及先進溝槽型SiC MOSFET技術相比，在高溫條件下可實現多達20%的RDS,ON降低。

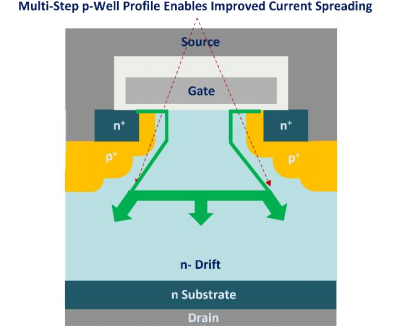

圖4：由專有溝槽輔助特性實現的多階輪廓，為SiC MOSFET元胞提供更優異的電流擴散性能

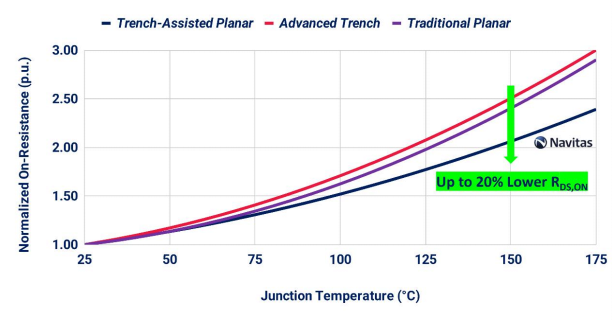

圖5：市售2300V與2000V SiC MOSFET技術的性能對比表明，GeneSiC溝槽輔助平面柵技術在較高工作溫度下，導通電阻（RDS,ON）可更低至20%

對于像固態變壓器（SST）這類需要為關鍵基礎設施提供長達20年以上持續供電的應用而言，系統失效是絕不可接受的。這就要求SiC MOSFET技術必須確保在整個系統生命周期內，實現穩定且可靠的運行。

納微GeneSiC溝槽輔助平面柵型SiC MOSFET產品通過了業內首個“AEC-Plus”級可靠性認證——這是由納微定義的一項全新、擴展版可靠性測試基準，其嚴格程度超越現有JEDEC與AEC-Q101產品認證標準。

這一新基準體現了納微對系統級壽命需求的深刻理解，以及其在汽車與工業等要求嚴苛的應用場景中，持續推動高標準設計與驗證產品的堅定承諾。

擴展認證中的關鍵新增測試：

動態反向偏置（DRB）與動態柵極開關（DGS）可靠性測試；

超過3倍時長的靜態高溫高壓測試（如HTRB、HTGB）

超過2倍時長的功率與溫度循環測試

200°C級別認證，以實現更寬松的熱設計裕量與過載運行能力。

如圖6所示，溝槽輔助結構形成的多階式輪廓使電場在阻斷狀態下分布更加均勻，從而賦予該技術實現“AEC-Plus”級高可靠性的能力。

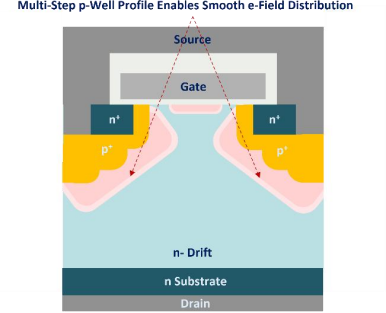

圖6：由專有溝槽輔助特性實現的多階輪廓，在SiC MOSFET元胞中實現更均勻的電場分布

如表1所示，這一嚴格的“AEC-Plus”測試方案包含了先進的開關測試與延長的靜態可靠性測試，旨在滿足關鍵任務型應用對長期運行壽命和性能穩定性的嚴格要求。

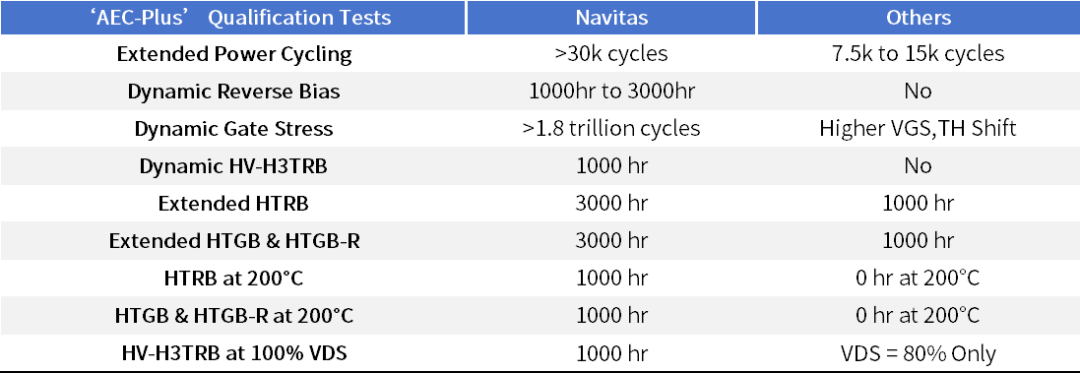

表1：納微設定可靠性標桿——“AEC-Plus”級的測試項目

通過采用溝槽輔助平面柵技術，納微的SiC MOSFET獲得了顯著優勢：其具備與傳統平面型技術相當、且優于溝槽型技術的雪崩能力（Avalanche Capability），同時在RON,SP, QGD×RON, BVDSS2/RON,SP等關鍵指標上較平面型設計有顯著提升。

這些技術進步使納微的產品在靜態與動態電阻方面更低、開關速度更快，并在可靠性與魯棒性上遠超競爭對手。相關白皮書對溝槽輔助平面柵技術與傳統平面型及先進溝槽型SiC MOSFET技術在可靠性與耐用性方面進行了深入對比分析。

為持久而生：用于SiC功率模塊的先進環氧樹脂灌封技術

憑借先進的環氧樹脂灌封工藝，納微最新的SiCPaK功率模塊專為在高濕度和高溫環境中長期穩定運行而設計。該技術可有效防止水分滲入，并通過減少因功率波動與溫度變化導致的性能劣化，保持穩定的熱性能，從而顯著提升模塊的可靠性與使用壽命。

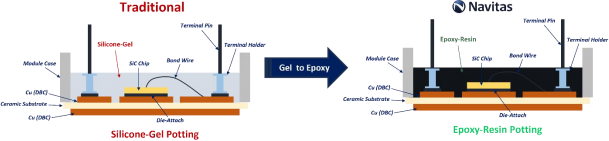

圖7：基于先進環氧樹脂灌封技術的高可靠性功率模塊

如表2所示，納微的環氧樹脂灌封技術使多種電壓等級（1200V、2300V、3300V）的SiC功率模塊具備高耐久性，其壽命較傳統方案延長10倍以上，可滿足關鍵任務型應用對長期可靠性的嚴格要求。

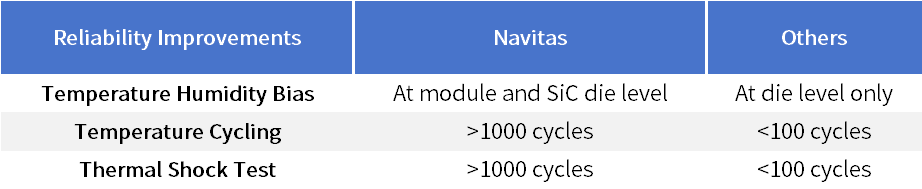

表2：采用“環氧樹脂灌封”技術后的可靠性提升對比

納微的SiCPaK功率模塊在經歷1000次熱沖擊循環測試（-40°C至+125°C）后，其熱阻變化（增加）比傳統硅膠填充模塊低5倍。

此外，所有硅膠填充模塊在1000次循環后均未能通過絕緣測試，而納微旗下SiCPaK環氧樹脂灌封模塊仍保持在可接受的絕緣水平，展現出顯著優越的長期可靠性與環境耐受性。

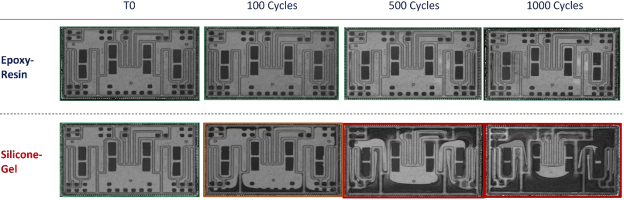

圖8：SiC功率模塊中環氧樹脂灌封技術與傳統硅膠基灌封技術的熱沖擊測試結果對比

邁向下一代SiC MOSFET及高達10kV的高壓等級技術路線圖

納微受專利保護的GeneSiC溝槽輔助平面柵技術（Trench-Assisted Planar Technology）代表了高壓電力電子領域的一次重大飛躍，為下一代器件提供了堅實、可靠的技術基礎。

這種創新架構通過獨特的柵極設計，在降低導通電阻的同時最大化器件可靠性，從而突破了傳統在性能、可制造性與穩健性之間的權衡。

基于此核心技術，納微已開發出覆蓋廣泛電壓等級的功率器件產品組合——從2300V、3300V、6500V的商用解決方案，到面向10kV超高電壓等級的先進研發項目。

為進一步突破性能邊界，尤其是在高壓應用中，納微的研發團隊正致力于將溝槽輔助平面技術與創新的下一代器件架構相結合，以克服傳統設計的物理局限。這種融合方法有望在擊穿電壓與導通電阻的平衡上實現前所未有的改進，性能指標（FoM）提升可超過30%，從而在最苛刻的高壓應用中實現更卓越的功率密度、更高效率與更強系統可靠性。

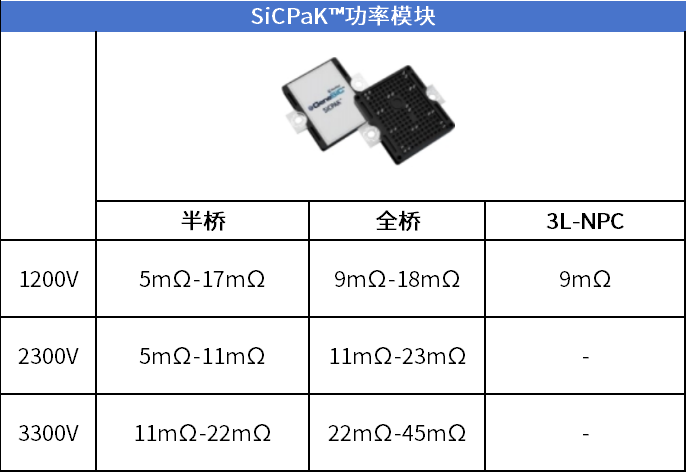

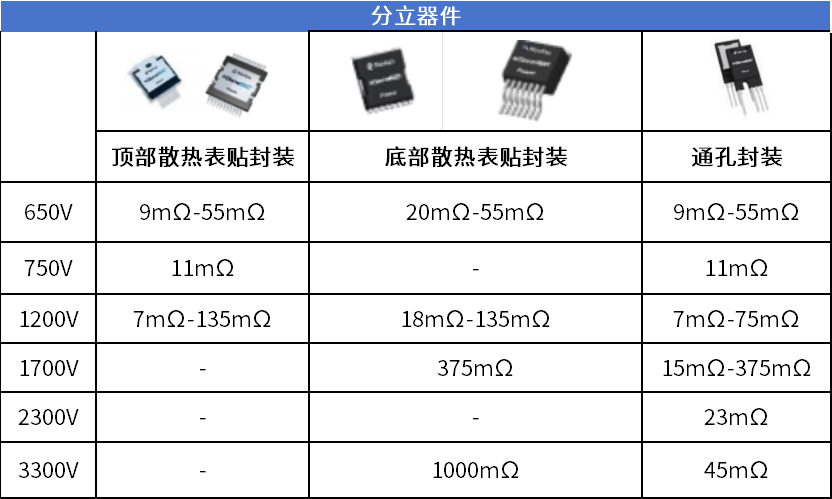

納微GeneSiC SiC MOSFET產品線

Part.04

納微GaN實現更高功率密度

IT機架：800 VDC到54 VDC/12 VDC轉換——GaN可實現最高功率密度

通過采用800V直流電壓輸入，計算機機架無需再集成AC/DC轉換級，從而簡化了電力架構。這些機架接收雙導線800V供電線路，并在本地進行DC/DC轉換，為GPU系統供電。擺脫笨重的機架級AC/DC轉換器，此舉可釋放寶貴空間，從而實現更高的計算密度和更高效的散熱管理。

與傳統的交流供電系統相比（需額外電源模塊），這種精簡設計能降低系統復雜性、提升整體性能，并顯著提高供電效率。

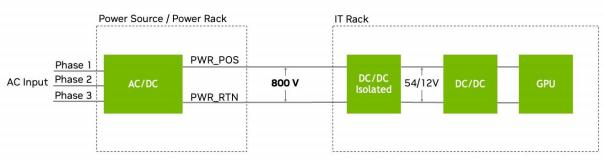

圖9：用于GPU供電的800 VDC直接到IT機架級DC/DC轉換

納微10kW全磚DC-DC參考設計（800 VDC-50 VDC）

納微開發了一款高功率密度10kW DC-DC解決方案，可將800 VDC轉換為50 VDC，且集成輔助電源與控制電路，尺寸控制在全磚封裝范圍內（61mm×116mm×12mm）。該方案采用三電平半橋LLC諧振拓?fù)?，工作在直流變壓器（DCX）模式。原邊的三電平拓?fù)渫ㄟ^在地電位、輸入電壓的一半與額定輸入電壓之間交替切換，降低了對器件的電壓要求，進而提升系統效率。

該LLC變換器采用“兩電感+一電容”的結構實現諧振功能，并通過軟開關技術實現最高效率。這使得平面磁件能夠?qū)崿F(xiàn)最高集成度與最高開關頻率。在同步整流級，設計采用100V GaN FET，以實現最高開關頻率的同時，提供低導通損耗路徑。同步整流（SR）側采用兩顆GaN FET并聯設計，以進一步提升系統功率密度。

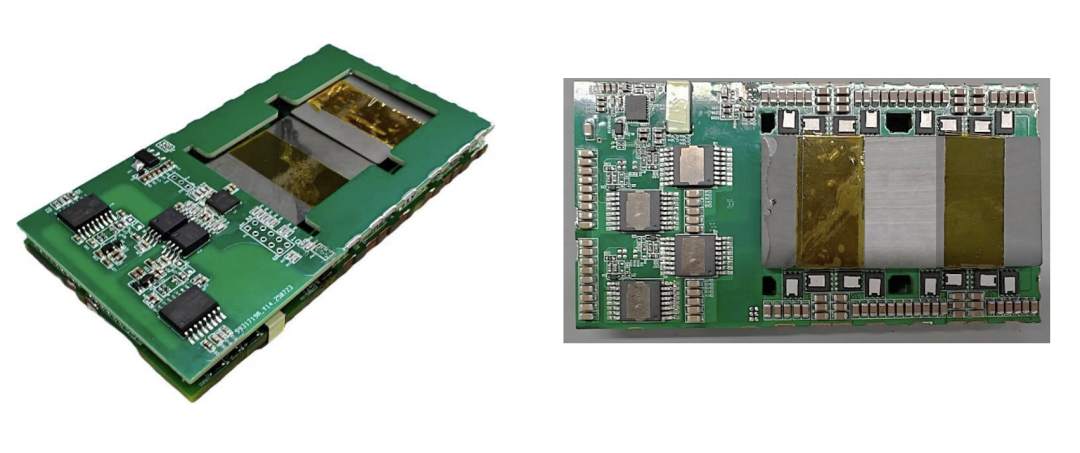

圖10：納微10kW、800V-50V DC-DC全磚解決方案，采用100V與650V GaN，實現1MHz開關頻率與98%系統效率

在50V電壓下輸出10kW功率，輸出電流會高達200A。使用LLC變壓器時，為最小化副邊繞組與同步整流側（SR）的導通損耗，需采用多輸出設計。采用GaN構建多輸出LLC變換器，需在最小化變壓器繞組損耗、同步整流器的開關與導通損耗，以及電源端接損耗之間實現精細的平衡。雖然提升開關頻率有利于實現磁件小型化，但也會導致端接損耗增加。

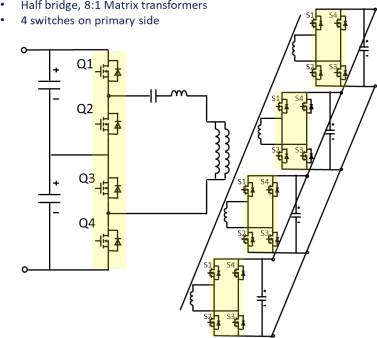

圖11：三電平半橋采用8:1矩陣變壓器，原邊配置4顆650V GaN FET/GaNSafe，副邊/同步整流（SR）側配置16顆100VGaN FET

采用多變壓器設計可避免端接損耗，盡管會導致占板面積增大。但多變壓器設計會引入更大的磁芯損耗，且磁件尺寸也會增加。矩陣變壓器可通過確保磁芯間的磁通抵消來緩解這些損耗。該類型變壓器將多個獨立變壓器整合，原邊繞組采用串/并聯連接，副邊繞組則采用并/串聯連接。其中“原邊串聯-副邊并聯”的拓?fù)渑渲?，適用于LLC降壓應用場景。

與高頻GaN器件結合使用時，平面變壓器的優勢更為顯著：其伏秒積較低，可避免磁芯飽和，進而降低總損耗。

納微GaNFast功率芯片與GaN FET：最大化功率密度與效率

以GaN技術取代硅基MOSFET，可顯著提高開關頻率，使其更適用于平面變壓器結構，同時最大限度降低開關損耗。GaN晶體管在導通時具有較低的溝道電阻，因此導通損耗更低，且不存在硅MOSFET中固有的體二極管（Body Diode），進一步減少了反向恢復損耗。增強型（常關型）GaN FET（或稱高電子遷移率晶體管，HEMT）具有相對敏感的柵極。普通MOSFET的柵極電壓范圍通常為-10V至20V，閾值電壓約為2V至5V；而增強型GaN HEMT的柵極電壓范圍為-10V至7V，典型閾值電壓僅為1V至2V。

因此，GaN FET需要非常精確的柵極控制。在高功率橋式電路中使用分立GaN FET時必須格外注意，因為低側關斷時的負向VGS峰值可能超過器件額定極限。

此外，柵極回路電感與高di/dt共同作用，可能導致高側與低側VGS振鈴，進而引發共通大電流風險。

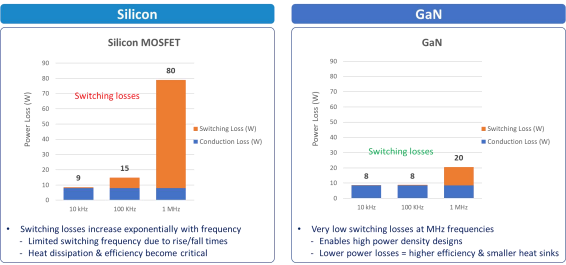

圖12：GaN實現MHz級開關頻率，相較于硅（器件），可帶來更高的功率密度與效率

將優化后的柵極驅動器與GaN FET集成在同一封裝內，使設計人員能夠精確控制VGS，從而有效降低潛在風險。

納微的GaNSafe功率芯片將GaN FET與優化的柵極驅動電路集成在一起，并結合了用于死區控制的先進算法，以及所需的多重安全保護功能。

這種設計實現了“數字輸入，功率輸出（digital in,power out）”的系統架構，具備高速開關、高效率與卓越的功率密度表現。GaNSafe產品旨在滿足AI數據中心、電動汽車、太陽能以及儲能系統的高性能電力需求。

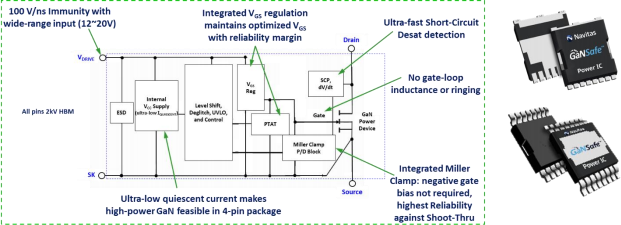

圖13：GaNSafe將短路保護、負柵極驅動消除及可編程壓擺率控制集成于一款簡易4引腳器件中，使其與分立GaN FET一樣被使用，且無需額外的VCC引腳供電

納微的高度集成方案（如GaNSafe）具備零柵源環路電感，可支持高達2MHz的開關頻率，從而最大化應用的功率密度。系統內置高速短路保護機制，采用自主“檢測-防護”功能，可在50ns內快速響應。此外，器件還內置了靜電放電（ESD）防護功能（傳統分立式GaN晶體管通常不具備此項功能），可抵御高達2kV的靜電沖擊。

憑借650V連續耐壓和800V瞬態耐壓能力，GaNSafe能適應極端苛刻的應用環境。其可編程的導通與關斷速度設計，可以輕松滿足EMI（電磁干擾）法規要求。器件具有極低的靜態電流（quiescent current），并采用4引腳TOLL或TOLT封裝，而傳統多芯片模塊可能需要多達三倍的引腳數量且散熱性能更差。

納微650V GaN產品組合還包括一系列新型高功率分立式GaN FET，其TOLT封裝的最低導通電阻僅11mΩ。該系列采用行業標準封裝，為需要多渠道供貨的客戶提供了便利。

此外，納微推出的100V GaN FET產品組合在效率、功率密度與熱性能方面均處于行業領先水平，采用先進的雙面散熱封裝。這些FET專為54V輸出級同步整流或中間總線轉換器（IBC）原邊級優化設計，在實現超高功率密度與熱管理性能方面，滿足下一代AI計算平臺的嚴苛需求。

該系列100V GaN FET基于8寸硅基GaN工藝制造，由納微戰略合作伙伴PSMC（力積電）生產，可實現規?；?、高產能生產。

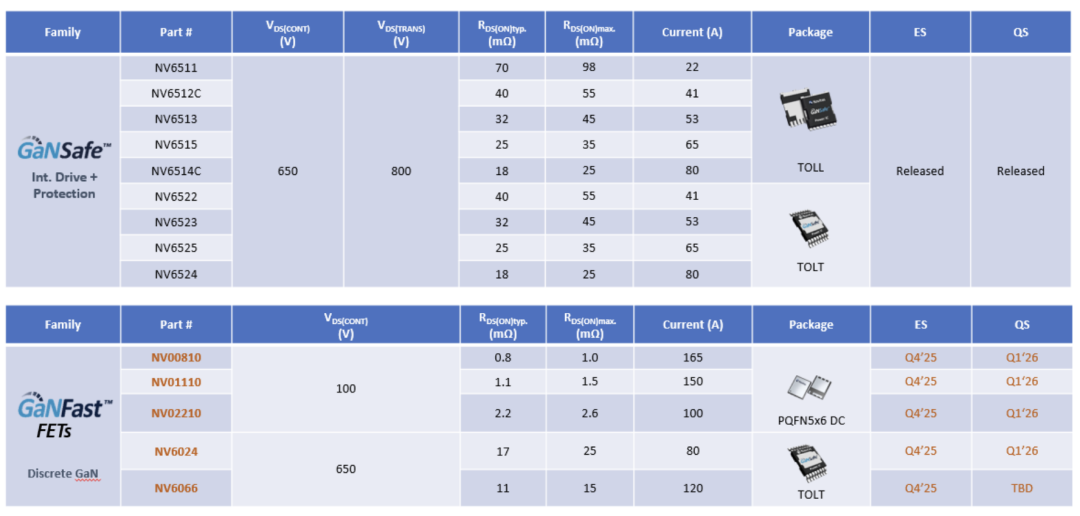

圖14：納微GaN產品組合概覽——針對高性能功率轉換的集成保護GaNSafe功率芯片與GaNFast分立FET

Part.05

結論

人工智能（AI）工作負載的指數級增長正在重塑數據中心格局，對功率密度、效率與可擴展性提出了前所未有的需求。傳統基于硅的電力電子與54V架構已無法滿足下一代AI工廠的兆瓦級功率要求。向電網直達GPU的800 VDC架構邁進的這一趨勢，標志著數據中心電力系統的根本性變革——不僅實現兆瓦級機架功率傳輸，還能顯著降低銅材與冷卻成本，并在整體系統效率上取得實質性提升。

納微的寬禁帶功率半導體技術，包括用于AC電網至800 VDC轉換的GeneSiC MOSFET，以及用于高頻高功率密度DC-DC轉換的GaNFast與GaNSafe功率器件，覆蓋從電網到GPU的完整電力傳輸鏈。通過融合先進器件物理設計、創新封裝技術與可擴展性的可靠性標準，納微為AI工廠提供穩健、高效、可擴展的專屬電力解決方案。

納微正在重新定義數據中心的電力架構，為下一代AI基礎設施奠定核心基礎。憑借緊湊、高效、可靠的GaN與SiC技術，納微將全方位助力未來的數據中心，滿足全球持續增長的計算需求。
