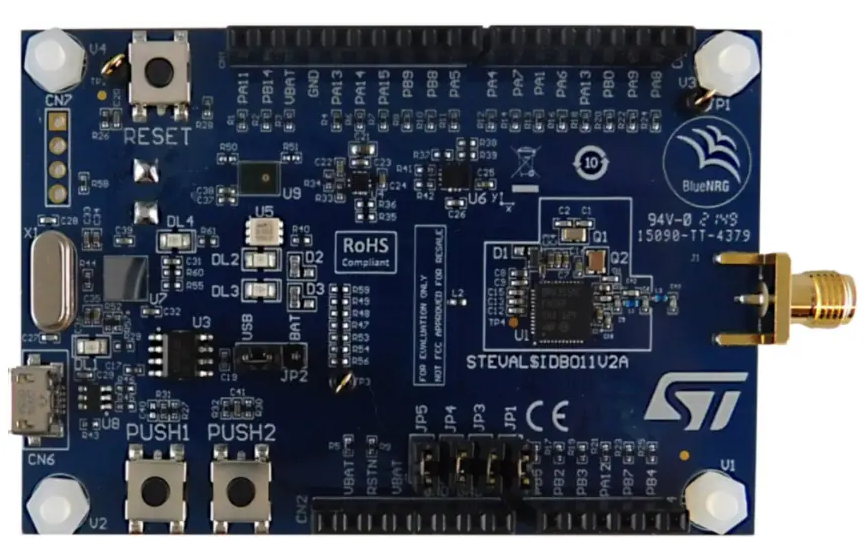

STMicroelectronics STEVAL-IDB011V2評估平臺設計用于使用BlueNRG-LP低功耗片上系統開發和測試藍牙?低功耗應用。該平臺將BlueNRG-LP與慣性和環境MEMS傳感器、數字MEMS麥克風、各種接口按鈕和LED相結合。

數據手冊：*附件：STMicroelectronics STEVAL-IDB011V2藍牙評估平臺數據手冊.pdf

BlueNRG-LP設有一個64MHz 32位Arm ^?^ Cortex ^?^ -M0+內核、一個256KB可編程閃存、一個64KB SRAM、一個MPU和廣泛的外圍設備（6個PWM、2個I^2^C、2個SPI/I^2^S、SPI、USART、UART、PDM和12位ADC SAR）。該設備符合藍牙?低功耗規范，并支持主動、從動和同步主從模式。此外，BlueNRG-LP還具有數據長度擴展、2Mbps、遠距離、擴展廣告和掃描、定期廣告、定期廣告同步傳輸、LE L2CAP連接導向通道以及LE功率控制和路徑損耗監控等特性。

STM STEVAL-IDB011V2評估平臺通過與PC進行串行通信和三個電源選項（僅USB、僅電池、外部電源）提供復雜的應用開發和測試靈活性。

特性

• 相關BlueNRG-LP開發套件軟件包 (STSW-BNRGLP-DK) ，包括固件和文檔
• 可編程輸出功率：高達+8dBm（天線連接器處）
• 出色的接收器靈敏度（1Mbps時為-96dBm，125bps長距離時為-103dBm）
• 極低功耗：3.4mA RX（在靈敏度水平）和4.3mA TX（+0dBm）
• 支持主動、從動和同步主從模式
• 低功耗藍牙數據長度擴展
• 2Mbps、長距離、擴展廣告和掃描
• 定期廣告和定期廣告同步傳輸
• LE L2CAP連接導向通道和LE功率控制及路徑損耗監控
• SMA連接器，用于天線或測量設備
• Arduino R3連接器
• 三個用戶LED和兩個用戶按鈕
• MEMS數字加速度計/陀螺儀
• MEMS數字壓力/溫度傳感器
• MEMS數字麥克風
• 嵌入式CMSIS-DAP調試器以及拖放編程支持
• 符合RoHS指令

概述

STEVAL-IDB011V2藍牙評估平臺全面解析：基于BlueNRG-355MC的BLE 5.2解決方案

一、平臺概述與產品定位

STEVAL-IDB011V2是意法半導體推出的一款專業級藍牙低功耗評估平臺，核心搭載BlueNRG-355MC系統級芯片。該平臺為開發者提供了完整的藍牙LE 5.2應用開發環境，集成了豐富的傳感器和接口資源，適用于物聯網、智能家居、工業監控等領域的快速原型開發。

二、核心硬件架構詳解

2.1 BlueNRG-LP主控制器

• ?處理器核心?：64MHz 32位Arm Cortex-M0+
• ?存儲配置?：256KB可編程閃存 + 64KB SRAM
• ?封裝形式?：QFN48封裝，優化空間布局
• ?外設資源?：
  • 6通道PWM輸出
  • 2個I2C接口（支持標準/快速模式）
  • 2個SPI/I2S接口 + 1個獨立SPI
  • USART、UART串行通信
  • PDM數字麥克風接口
  • 12位SAR ADC模數轉換器

2.2 射頻性能指標

• ?輸出功率?：可編程至+8dBm（天線連接器端）
• ?接收靈敏度?：
  • 1Mbps模式下：-96dBm
  • 125bps長距離模式：-103dBm
• ?功耗特性?：
  • 接收模式：3.4mA（靈敏度水平）
  • 發射模式：4.3mA（+0dBm輸出）

三、藍牙5.2功能特性全解析

3.1 角色支持與網絡拓?fù)?/h3>

支持主設備、從設備以及?同時主從角色?，為復雜mesh網絡和星型網絡提供靈活配置。

3.2 核心協議增強

• ?數據長度擴展?：提升單包數據傳輸效率
• ?高速模式?：2Mbps數據傳輸速率
• ?長距離通信?：支持125kbps遠距離傳輸
• ?擴展廣播與掃描?：增強廣播信道容量

3.3 高級特性

• ?周期性廣播?：優化功耗與連接穩定性
• ?周期性廣播同步傳輸?：實現精準時間同步
• ?LE L2CAP面向連接信道?：提供可靠數據傳輸
• ?LE功率控制與路徑損耗監測?：動態調整發射功率

四、板載資源與外設接口

4.1 傳感器陣列

• ?MEMS數字加速度計/陀螺儀?：LSM6DS3，支持運動檢測
• ?MEMS數字壓力/溫度傳感器?：LPS22HB，環境監測
• ?MEMS數字麥克風?：MP34DT05-A，語音輸入

4.2 用戶交互接口

• ?三顆用戶LED?：DL1（綠色）、DL2（綠色）、DL3（紅色）
• ?兩個用戶按鍵?：PUSH1、PUSH2，支持自定義功能

4.3 擴展接口

• ?Arduino R3兼容連接器?：CN1-CN4，兼容豐富擴展模塊
• ?SMA天線接口?：J1，支持外接天線或測試設備

五、開發工具與編程支持

5.1 調試系統

• ?嵌入式CMSIS-DAP調試器?：支持實時調試
• ?拖拽編程?：簡化固件燒錄流程

5.2 電源管理

支持三種供電模式：

1. ?純USB供電?：通過CN6 Micro USB接口
2. ?電池供電?：支持CR2032紐扣電池（BATT2）
3. ?外部電源?：提供靈活供電方案

六、應用開發指南

6.1 開發環境搭建

推薦使用配套的? BlueNRG-LP開發工具包軟件包（STSW-BNRGLP-DK） ?，包含：

• 完整固件庫
• 驅動程序
• 開發文檔
• 示例代碼

6.2 典型應用場景

1. ?智能家居設備?：利用BLE Mesh組網能力
2. ?工業傳感器網絡?：基于長距離傳輸特性
3. ?健康監測設備?：結合多種傳感器數據

七、硬件設計要點

根據原理圖分析，設計時需注意：

• ?射頻匹配網絡?：C5、C6、C43、L1、L3組成的50Ω匹配電路
• ?電源去耦?：多個100nF電容（C12、C13等）確保電源穩定
• ?時鐘電路?：Q1、Q2晶體振蕩器提供精準時鐘源
