在玩具、打印機及各類電機一體化設備的研發設計中，一款性能穩定、適配性強且具備全面保護機制的電機驅動方案至關重要。HR8833作為專為這類應用場景量身打造的雙通道電機驅動芯片，憑借其靈活的驅動能力、可靠的保護設計以及多樣的封裝選擇，成為眾多工程師的優選方案。接下來，我們將從芯片的核心功能、結構組成、封裝特性、關鍵優勢及典型應用等方面，對HR8833進行全面且通俗易懂的解析。

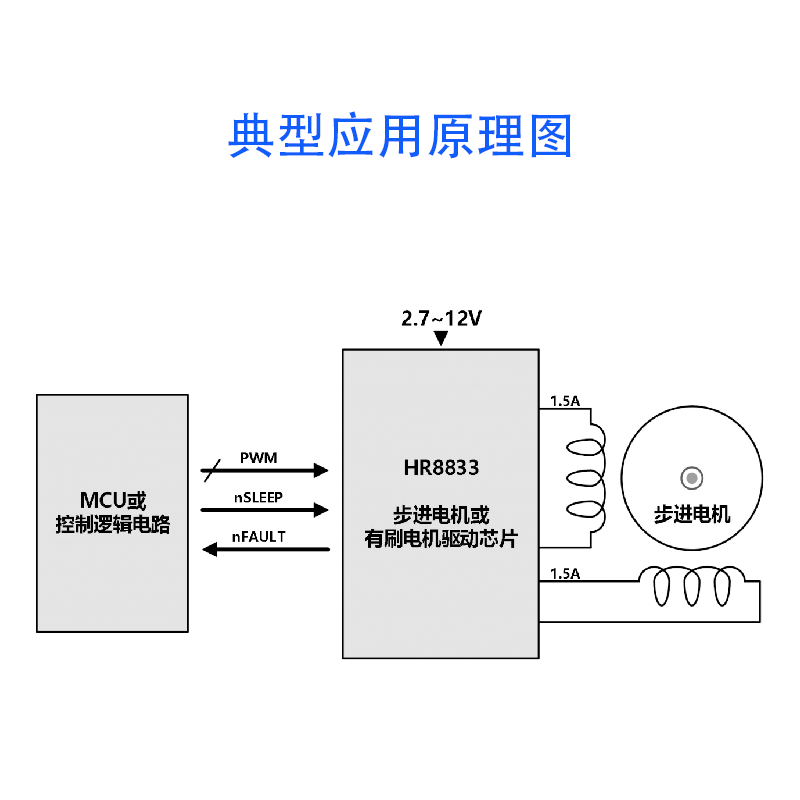

HR8833的核心價值在于為多類電機應用提供高效的雙通道驅動支持，其驅動范圍覆蓋了玩具、打印機等常見設備中的主流電機類型。具體而言，芯片內部集成兩路獨立的H橋驅動單元，這一設計使其具備了極強的適配靈活性——既可以同時驅動兩路刷式直流電機，滿足設備中多電機獨立運行的需求；也可以組合驅動一個雙極步進電機，適配需要精確步進控制的場景；此外，對于螺線管或其他感性負載，HR8833同樣能夠提供穩定的驅動輸出，大大拓寬了其應用邊界。

深入芯片內部結構，每路H橋驅動的功率輸出模塊均采用N通道功率MOSFET構建，這種核心器件的選擇為芯片帶來了出色的電氣性能。值得注意的是，每個H橋單元并非簡單的功率輸出結構，而是集成了整流電路和限流電路兩大關鍵模塊：整流電路能夠有效處理電機運行過程中產生的反向電動勢，避免對芯片及周邊電路造成沖擊；限流電路則可精準控制輸出電流，防止因負載異常導致電流過大，為電機和芯片本身提供基礎保護。

除了基礎的驅動和電路保護設計，HR8833還構建了一套全面的安全保護體系，確保設備在各種復雜工況下穩定運行。芯片內部集成的關斷功能涵蓋了四大核心保護機制：過流保護可在輸出電流超過安全閾值時快速響應，避免器件過熱損壞；短路保護針對輸出端直接短路的極端情況，能瞬間切斷驅動輸出，最大限度降低故障損失；欠壓鎖定保護則在供電電壓低于設定值時啟動，防止因電壓不足導致電機運行異常或芯片誤動作；過溫保護通過監測芯片溫度，在溫度過高時觸發關斷，保障芯片在安全溫度范圍內工作。為了方便工程師實時監測芯片工作狀態，HR8833還專門配備了一個錯誤輸出管腳，當任一保護機制啟動時，該管腳會輸出相應信號，便于系統進行故障診斷和處理。

針對不同的應用場景和散熱需求，HR8833提供了兩種差異化的封裝形式，兼顧了性能與成本的平衡。第一種是帶有裸露焊盤的TSSOP-16封裝，裸露焊盤的設計大幅提升了芯片的散熱效率，能夠快速將功率器件產生的熱量傳導至PCB板，特別適用于高負載、長時間運行的場景；同時該封裝為無鉛產品，引腳框采用100％無錫電鍍工藝，完全符合環保要求。第二種封裝為SOP16，其結構相對簡潔，不帶裸露焊盤，在對散熱需求不高、追求成本控制的應用中具有顯著優勢，為工程師提供了更靈活的選型空間。

基于上述結構和設計，HR8833呈現出一系列突出的產品特點，進一步夯實了其在同類產品中的競爭力。核心特點包括：作為雙通道H橋電流控制電機驅動器，具備精準的電流控制能力；支持兩路直流電機或一個步進電機的驅動模式，適配性極強；采用優質N通道MOSFET帶來了低RDS(ON)電阻特性，降低了功率損耗，提升了驅動效率；輸出電流方面，TSSOP16封裝可提供1.5A的驅動輸出，SOP16封裝則為1.4A，且兩路輸出可并行使用，最大能提供3A的驅動輸出，滿足大電流負載需求；寬電壓供電范圍覆蓋2.7V-12.8V，適配鋰電池、穩壓電源等多種供電方式；采用PWM電流整流/限流技術，實現了對電流的精細化控制；配合過溫關斷、短路保護、欠壓鎖定等保護機制，形成了全方位的可靠性保障。

憑借這些優異的性能特性，HR8833在眾多領域得到了廣泛應用。在消費電子領域，鋰電池供電玩具依賴其低電壓適配性和穩定驅動能力，實現了各類動作機構的靈活運轉；POS打印機中，其精準的電流控制和大電流輸出能力，保障了打印頭驅動等核心部件的穩定工作；安防相機的云臺轉動機構，借助其兩路驅動功能和可靠保護設計，實現了攝像頭的精準定位和長時間穩定運行。在辦公自動化設備中，各類打印機、復印機的電機驅動模塊大量采用HR8833方案；游戲機的操作手柄、振動模塊等部件，也得益于其低功耗和靈活驅動特性，提升了用戶體驗；在機器人領域，無論是小型服務機器人的移動電機，還是工業機器人的輔助驅動部件，HR8833都能提供可靠的動力支持。

從玩具的趣味運轉到打印機的高效工作，從安防設備的精準監控到機器人的靈活行動，HR8833以其雙通道驅動的靈活性、全面的保護機制、多樣的封裝選擇和優異的電氣性能，為各類電機一體化應用提供了穩定可靠的驅動解決方案，成為連接電機與設備系統的核心橋梁，助力眾多產品實現性能升級與品質提升。
