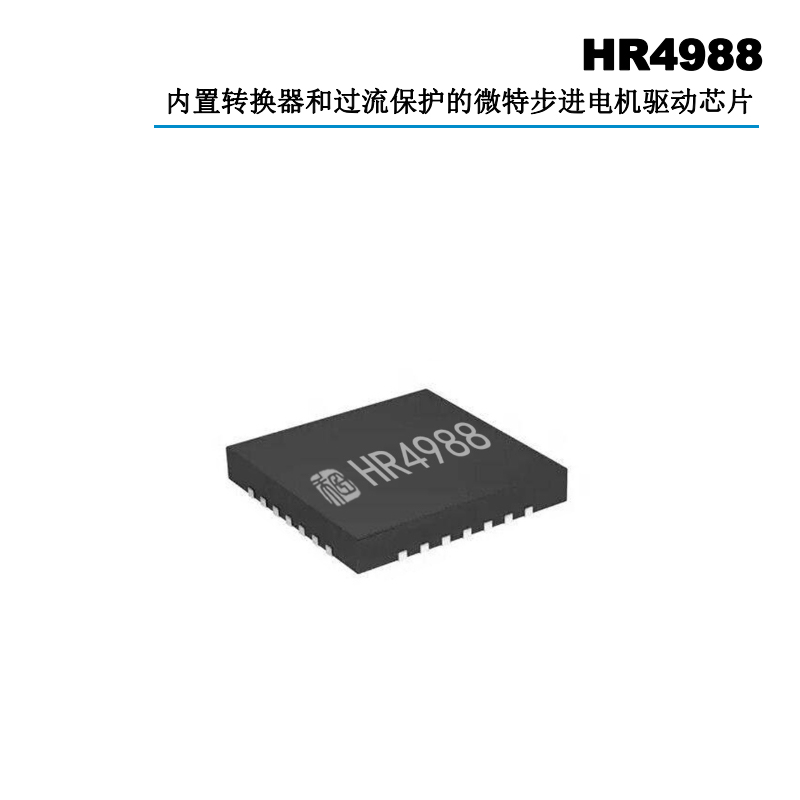

在自動化設備、智能機器人、精密儀器等領域，步進電機的穩定驅動是保障設備精度與可靠性的核心環節，而HR4988作為一款內部集成譯碼器的微特步進電機驅動器，憑借其便捷的操作特性與出色的性能表現，成為眾多場景下的優選驅動器件。這款驅動器從設計之初就聚焦于降低使用門檻與提升運行性能，為雙極步進電機的高效驅動提供了全方位的解決方案。
HR4988的核心優勢之一在于其靈活且全面的步進模式支持，能夠適配不同場景下對電機運行精度的需求。它可驅動雙極步進電機以全步、半步、1/4步、1/8步及1/16步五種步進模式工作，不同模式的切換無需復雜的電路重構，僅通過邏輯輸入MSx即可輕松選擇。在輸出驅動能力方面，該驅動器表現亮眼，可承受最高32V的電壓輸入，同時能提供±2A的電流輸出，足以滿足多數中小功率雙極步進電機的驅動需求。此外，HR4988內置了固定關閉時間的電流調節器，該調節器可在慢衰減或混合衰減模式下工作，為電機運行的穩定性提供了基礎保障。

如果說靈活的驅動性能是HR4988的“硬實力”，那么內置的譯碼器則是其實現“高便捷性”的關鍵所在，這一設計從根本上簡化了驅動器的應用流程。在傳統的步進電機驅動方案中，開發人員需要熟記復雜的相序表，搭建多條高頻控制線，還需通過繁瑣的編程接口進行控制，不僅增加了開發難度，還對控制芯片的性能提出了較高要求。而HR4988的譯碼器徹底改變了這一現狀，用戶只需向STEP引腳輸入一個簡單的脈沖信號，就能控制電機完成一次步進動作。這種極簡的控制方式，使其在缺乏復雜微處理器的簡易設備中，或是在微處理器需承擔大量其他任務而負擔過重的場景中，都能輕松勝任驅動工作，極大地拓寬了其應用范圍。
在步進電機的實際運行過程中，衰減模式的控制直接影響電機的噪聲、精度與功耗，HR4988通過精細化的衰減模式管理，實現了性能的全面優化。該驅動器的內部電路會在步進操作期間自動控制PWM（脈沖寬度調制）操作，靈活切換至快衰減、慢衰減或混合衰減模式。其中，混合衰減模式作為核心優化模式，采用了“先快后慢”的衰減策略：在模式啟動初期，先通過快衰減快速調整電流，隨后切換至慢衰減模式并維持至固定關閉時間結束。這種智能的衰減模式控制，不僅有效降低了電機運行時產生的機械噪聲，提升了設備運行的靜謐性；還顯著提高了步進定位的準確性，保障了精密設備的運行精度；同時，合理的電流調節也減少了不必要的能量損耗，降低了整個系統的功耗。
除了核心的驅動與控制功能，HR4988在功耗優化與安全保護方面也做了充分考量，進一步提升了產品的可靠性與實用性。在功耗優化上，其內部集成的同步整流控制電路，能夠在PWM操作過程中大幅減少能量損耗，提升電能利用效率，尤其在長時間連續運行的場景中，可有效降低設備的發熱與能耗。在安全保護方面，驅動器內置了一套完善的保護機制，涵蓋帶遲滯的過熱保護、欠壓鎖定及過流保護等功能：當設備溫度過高時，過熱保護會及時啟動以防止器件損壞；當輸入電壓低于閾值時，欠壓鎖定功能會切斷輸出以避免異常運行；而過流保護則能在電流異常增大時快速響應，保護驅動器與電機免受過流沖擊。更值得一提的是，HR4988無需特別的上電時序，進一步簡化了系統的啟動流程。

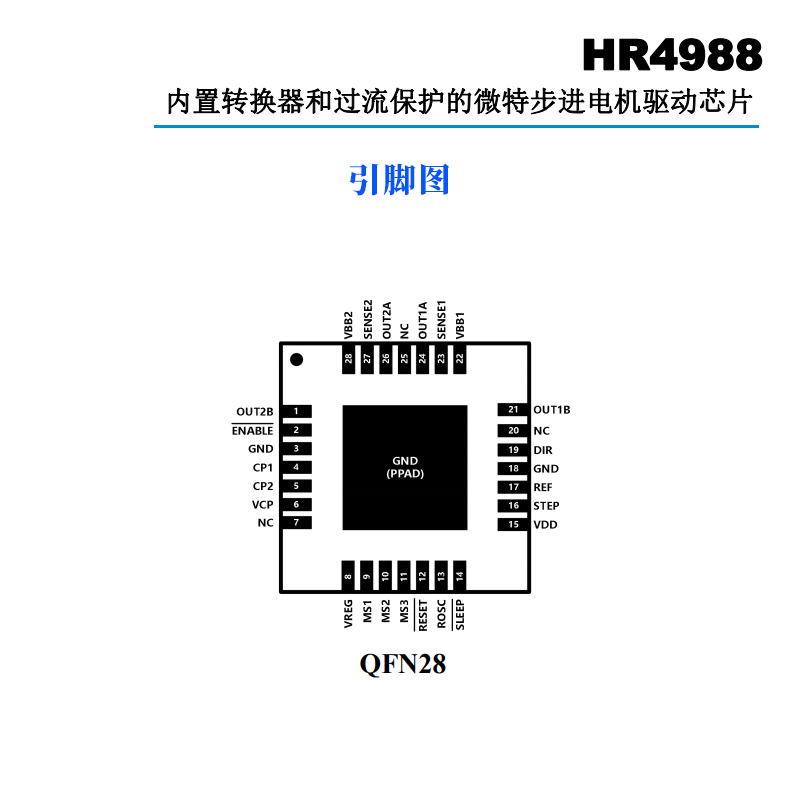

在封裝設計上，HR4988兼顧了散熱性能與環保要求，提供了兩種貼片封裝形式供用戶選擇，分別是帶有裸露焊盤的QFN-28封裝和帶有裸露焊盤的TSSOP-28封裝。裸露焊盤的設計能夠顯著增強散熱效果，使驅動器在高負載運行時也能保持穩定的溫度，避免因過熱導致性能衰減；同時，兩款封裝均為無鉛產品，引腳框采用100％無錫電鍍工藝，完全符合環保標準，適配當前綠色制造的行業趨勢。
綜合來看，HR4988憑借低導通電阻（RDS(ON)僅為640mΩ，HS+LS）、自動衰減模式檢測選擇、兼容3.3V和5V邏輯電平、對地短路保護、負載短路保護等諸多優勢，實現了便捷性、穩定性與經濟性的完美平衡。從簡化開發流程的譯碼器設計，到優化性能的衰減模式控制，再到保障安全的全面保護機制，HR4988全方位滿足了不同場景下的驅動需求，無疑是雙極步進電機驅動的理想選擇。
