SiC 碳化硅 IGBT/MOSFET導熱散熱絕緣材料特性研究 | 二維氮化硼熱管理材料

向欣電子 ? 2025-10-31 09:01 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

引言

1.1 研究背景與意義

碳化硅(SiC)作為第三代寬禁帶半導體材料,相比傳統硅基材料具有顯著的技術優勢。SiC 材料的禁帶寬度為 3.26eV,是硅的近 3 倍;擊穿場強達 3MV/cm,是硅的 10 倍;熱導率高達 4.9W/cm?K,是硅的 3.3 倍 。這些優異特性使得 SiC IGBT 能夠在更高的溫度、電壓和頻率下工作,功率密度可提升 3 倍以上 。

然而,SiC IGBT 的高性能也帶來了新的技術挑戰。SiC 器件的工作結溫可達 175-200℃,部分軍用級器件甚至可達 250℃ ,同時其開關頻率可達 100kHz 以上,是傳統 IGBT 的 5-10 倍 。這種高功率密度、高頻開關和高溫工作特性對熱管理系統提出了前所未有的要求,其中導熱散熱絕緣材料成為關鍵技術瓶頸。

研究 SiC IGBT 模組的導熱散熱絕緣材料特性具有重要意義。首先,它直接影響器件的功率密度和系統效率。SiC IGBT 的功率密度可達 30-50 W/cm2,是硅基 IGBT 的 2-3 倍 ,這要求導熱材料必須具備更高的導熱效率。其次,材料的絕緣性能直接關系到系統的電氣安全性。SiC 器件多應用于 600V-1500V 高壓系統,絕緣材料的擊穿強度需達到 20kV/mm 以上 。最后,材料的可靠性決定了器件的使用壽命。在高溫、高頻、高壓的嚴苛工作條件下,材料必須保持長期穩定的性能。

1.2 技術路線與研究?jī)?nèi)容

本研究采用 "材料特性分析→性能指標體系→失效機制研究→應用場景適配" 的技術路線。首先深入分析 SiC IGBT 的技術特點及其對材料的特殊要求,然后系統梳理導熱散熱絕緣材料的關鍵性能指標體系,包括熱學、電學、機械和環境適應性等維度。接著研究材料在 SiC 應用場景下的失效機制和可靠性評估方法,最后針對不同應用場景提出材料選型策略和發展趨勢展望。

研究?jī)?nèi)容涵蓋六個核心維度:SiC IGBT 模組的技術特點及其對材料的挑戰;導熱散熱絕緣材料的關鍵性能指標體系;主要材料類型及其特性對比分析;材料的失效機制和可靠性評估;不同應用場景下的材料選型策略;技術發展趨勢和前沿研究進展。通過系統性的研究,為 SiC IGBT 模組的熱管理材料選擇和應用提供科學依據。


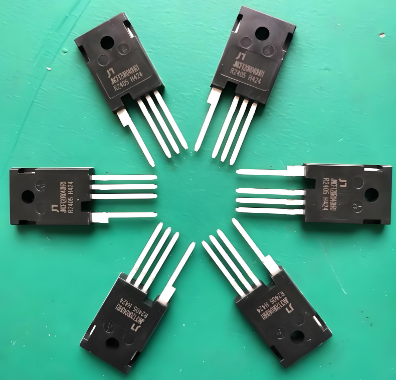

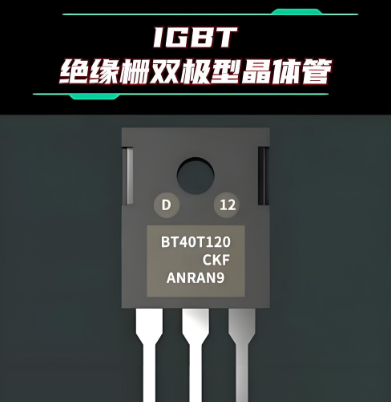

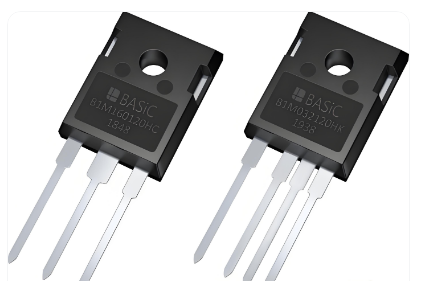

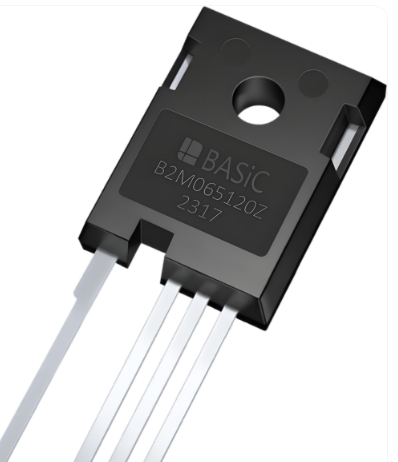

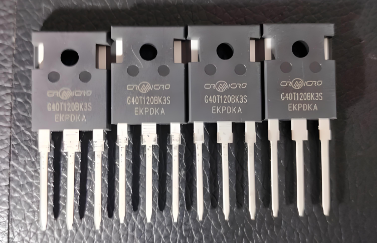

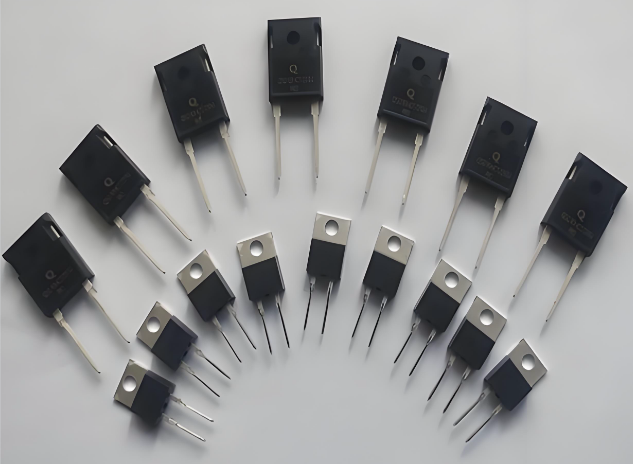

2. SiC IGBT 模組技術特點及材料需求分析

2.1 SiC IGBT 核心技術優勢

SiC IGBT 相比傳統硅基 IGBT 具有多方面的技術優勢,這些優勢直接影響了對導熱散熱絕緣材料的需求。在功率密度方面,SiC IGBT 的功率密度可達 30-50 W/cm2,而硅基 IGBT 約為 15-20 W/cm2 。以 10kV SiC MOSFET 為例,其導通電阻低至 10mΩ?cm2,而同等電壓下硅 IGBT 的導通電阻高達數百 mΩ?cm2 。這種高功率密度特性要求導熱材料必須具備更高的導熱效率,以確保熱量能夠及時散發。

在開關頻率方面,SiC IGBT 的開關頻率可達 100kHz 以上,最高甚至可達 1MHz,是傳統硅 IGBT(通?!?0kHz)的 5-10 倍 。在 6kHz 開關頻率和 300A 輸出電流下,SiC 模塊的總損耗僅為 IGBT 的 16.5%(185W vs 1120W),結溫低了超過 26℃,效率高出 2.28 個百分點 。高頻開關特性不僅降低了開關損耗,還允許使用更小的濾波電感和變壓器,使系統體積縮小 25-40% 。然而,高頻開關也帶來了新的挑戰,如更高的 dv/dt 和 di/dt,這要求絕緣材料必須具備優異的高頻介電性能。

在工作溫度方面,SiC IGBT 的結溫上限可達 175-225℃,部分軍用級器件甚至可達 250℃,而硅基 IGBT 的結溫上限通常為 125-150℃ 。SiC 材料的高熱導率(4.9 W/cm?K)是實現高溫工作的關鍵因素之一,它能夠更有效地將熱量從有源器件中移除 。這種高溫工作特性對導熱散熱絕緣材料提出了前所未有的要求,材料必須在高溫下保持穩定的性能。

2.2 熱管理系統的特殊要求

SiC IGBT 的熱管理系統面臨著獨特的技術挑戰。首先是熱流密度高的問題。SiC IGBT 模塊的熱流密度可達 1.5kW/cm2,而傳統硅基模塊通常在 0.5kW/cm2 以下 。這種高熱流密度要求散熱系統必須具備更強的散熱能力,同時要求導熱界面材料具有極低的接觸熱阻。

其次是熱循環應力大的問題。SiC 芯片的熱膨脹系數(CTE)為 4-5 ppm/℃,而散熱器(如鋁)的 CTE 為 23 ppm/℃,兩者之間存在顯著的熱膨脹系數失配 。在熱循環過程中,這種失配會產生巨大的熱應力,導致界面分離、焊料層開裂等問題。因此,導熱界面材料必須具備良好的彈性和應力緩解能力。

第三是高溫環境下的可靠性問題。在 175℃以上的高溫環境中,傳統的有機材料容易發生熱老化、揮發和降解,導致性能下降。例如,傳統的導熱硅脂在高溫下會出現硅油滲出和揮發,使導熱性能降低 。這要求新材料必須具備優異的高溫穩定性和抗老化性能。

2.3 對導熱散熱絕緣材料的挑戰

SiC IGBT 對導熱散熱絕緣材料提出了多維度的挑戰。在導熱性能方面,要求材料的導熱系數必須達到 5-15 W/(m?K) 以上,接觸熱阻控制在 0.1 K?cm2/W 以內 。傳統的導熱硅脂導熱系數通常在 2.0-6.0 W/(m?K) 之間,難以滿足 SiC 的需求。因此,需要開發新型高導熱材料,如石墨烯摻雜納米銀復合材料,其導熱系數可達 10 W/(m?K) 以上 。

在絕緣性能方面,SiC IGBT 多應用于 600V-1500V 的高壓系統,要求絕緣材料的擊穿強度達到 20-30 kV/mm 以上,體積電阻率在 175℃下仍需保持≥101? Ω?cm 。同時,由于 SiC 的開關頻率高,要求材料在高頻下的介電損耗角正切(tanδ)必須控制在 0.005 以下,以減少額外的熱量產生 。

在機械性能方面,材料必須具備低模量(肖氏硬度≤Shore 00 40)和高彈性回復率(≥80%),以適應熱膨脹系數的差異 。同時,材料還需要通過 - 55℃~200℃的冷熱循環測試 2000 次以上,確保長期可靠性 。

在環境適應性方面,材料必須能夠承受 85℃/85% RH 的濕熱環境 1000 小時,對金屬電極無腐蝕,且符合 RoHS、REACH 等環保標準 。這些要求使得材料的選擇和設計變得更加復雜。


3. 導熱散熱絕緣材料性能指標體系

3.1 熱學性能指標

熱學性能是導熱散熱絕緣材料的核心指標,直接決定了 SiC IGBT 模組的散熱效果。導熱系數是最關鍵的熱學性能參數,它反映了材料傳導熱量的能力。對于 SiC IGBT 應用,導熱材料的導熱系數要求達到 5-15 W/(m?K),而傳統硅基 IGBT 應用僅需 2-5 W/(m?K) 。例如,采用石墨烯摻雜納米銀復合材料的導熱硅脂,其導熱系數可達 10 W/(m?K) 以上,接觸熱阻可降低至 0.02 K?cm2/W 。

熱阻是另一個重要的熱學指標,它表示熱量通過材料時的阻力。在 SiC IGBT 模組中,界面熱阻占總熱阻的 50% 以上 ,因此降低接觸熱阻至關重要。高性能熱界面材料的熱阻可低至 0.04 K?cm2/W 。熱阻不僅與材料本身的導熱系數有關,還與材料的厚度、密度以及接觸壓力等因素密切相關。

熱穩定性是材料在高溫環境下保持熱性能穩定的能力。在 SiC IGBT 的工作溫度范圍內(25-200℃),導熱材料的導熱系數衰減應控制在 10% 以內 。這要求材料在高溫下不發生熱分解、相變或結構變化。例如,某些有機硅基導熱材料在高溫下會發生交聯反應,導致硬度增加和導熱性能下降。

熱擴散率反映了材料傳遞溫度變化的能力,它等于導熱系數除以密度和比熱容的乘積。高的熱擴散率意味著材料能夠快速響應溫度變化,這對于需要快速熱響應的應用場景非常重要。在 SiC IGBT 的開關過程中,溫度會快速變化,因此要求導熱材料具有較高的熱擴散率。

3.2 電學性能指標

電學性能是絕緣材料的基本要求,直接關系到系統的電氣安全性。擊穿強度是最重要的電學性能指標,它表示材料能夠承受的最大電場強度而不發生擊穿。對于 1200V SiC IGBT,絕緣材料的擊穿強度需達到 20-30 kV/mm 以上 。在高溫(150℃)和高濕(85% RH)環境下,擊穿電壓保持率應≥80% 。

體積電阻率反映了材料的絕緣能力,它表示單位體積材料的電阻值。SiC IGBT 用絕緣材料的體積電阻率要求在常溫下≥101? Ω?cm,在 150℃高溫下仍需保持≥1013 Ω?cm 。高的體積電阻率可以防止漏電流的產生,減少能量損耗和安全隱患。

介電常數和介電損耗是高頻應用中的關鍵指標。介電常數影響器件的電容特性,而介電損耗則決定了材料在交變電場下的能量損耗。對于 SiC IGBT 的高頻應用,要求材料在 1MHz 頻率下的介電損耗角正切(tanδ)≤0.005 。低的介電損耗可以減少材料自身的發熱,提高系統效率。

耐電暈性是材料抵抗電暈放電的能力。在高壓應用中,局部電場集中可能導致電暈放電,產生的臭氧和氮氧化物會腐蝕材料。因此,絕緣材料需要具備良好的耐電暈性,通常要求耐電弧時間≥120s 。

3.3 機械性能指標

機械性能決定了材料在使用過程中的可靠性和壽命。彈性模量是材料抵抗彈性變形的能力,對于 SiC IGBT 應用,要求材料具有較低的彈性模量(肖氏硬度≤Shore 00 40) 。低模量的材料能夠更好地適應熱膨脹系數的差異,減少熱應力。

壓縮性和回彈性是評價材料變形能力的重要指標。在安裝過程中,材料需要承受一定的壓力而發生壓縮變形,以填充界面間的空隙。理想的材料應具有 15%-30% 的壓縮率(在 50 psi 壓力下),并在卸載后保持≥80% 的回彈率 。這樣可以確保材料在長期使用中保持良好的接觸。

抗撕裂強度和抗穿刺性反映了材料的機械強度。由于 SiC IGBT 模塊中的引腳和其他結構可能對材料造成機械損傷,因此要求材料具有足夠的機械強度。通常要求抗撕裂強度≥8 kN/m,抗穿刺性≥30 N 。

熱膨脹系數匹配性是一個特殊的機械性能要求。SiC 芯片的熱膨脹系數為 4-5 ppm/℃,而常用的散熱器材料如鋁的熱膨脹系數為 23 ppm/℃ 。導熱界面材料需要具有適中的熱膨脹系數,既要能夠緩解熱應力,又要保持良好的熱接觸。

3.4 環境適應性指標

環境適應性決定了材料在各種工作環境下的穩定性。耐溫范圍是最基本的環境適應性指標。SiC IGBT 用導熱散熱絕緣材料需要能夠在 - 55℃至 200℃的溫度范圍內穩定工作,短期峰值溫度可承受 220℃ 。在這個溫度范圍內,材料不應發生軟化、流淌、分解或性能突變。

耐濕熱性能是評價材料在潮濕環境下穩定性的重要指標。材料需要能夠承受 85℃/85% RH 的濕熱環境 1000 小時,在此期間絕緣性能(擊穿強度、電阻率)的衰減應≤20% 。同時,材料應無吸潮鼓脹現象,避免因吸潮導致的性能下降。

化學穩定性反映了材料抵抗化學腐蝕的能力。材料需要能夠耐受冷卻介質(如乙二醇冷卻液)、潤滑油、清潔劑等化學物質的侵蝕。在浸泡測試(175℃/1000 小時)后,材料的體積變化應≤5%,且無性能突變 。

抗老化性能決定了材料的長期可靠性。在高溫、紫外線、氧氣等因素的作用下,材料會發生老化,導致性能下降。通過加速老化測試可以評估材料的抗老化性能。例如,在 200℃下老化 1000 小時后,材料的硬度變化應≤20 Shore A,質量損失應≤3% 。


4. 材料類型及特性對比分析

4.1 陶瓷基材料

陶瓷基材料因其優異的熱導率、機械強度和化學穩定性,成為 SiC IGBT 模組的首選基板材料。氮化鋁(AlN)是目前應用最廣泛的陶瓷基板材料之一,其理論熱導率高達 320 W/(m?K),實際熱壓制品可達 150 W/(m?K),是氧化鋁的 5 倍以上 。AlN 的熱膨脹系數為 3.8×10??~4.4×10??/℃,與 Si、SiC 等半導體材料的熱膨脹系數匹配良好 。此外,AlN 還具有良好的絕緣性能和機械強度,抗彎強度可達 320 MPa 。

氮化硅(Si?N?)是另一種重要的陶瓷基板材料,被認為是綜合性能最好的陶瓷材料。Si?N?的熱導率可達 80-90 W/(m?K),熱膨脹系數約為 3.0×10??/℃ 。與 AlN 相比,Si?N?具有更高的機械強度和更好的熱震抗性。研究表明,Si?N?基板的熱沖擊抗性比 Al?O?基板高 20 倍,比 AlN 基板高 50 倍以上 。這使得 Si?N?特別適合應用于熱循環頻繁的場合。

氧化鋁(Al?O?)是最傳統的陶瓷基板材料,具有成本低、產量大、應用范圍廣等優點。隨著 Al?O?純度的提高,其熱導率也相應增加。當 Al?O?質量分?jǐn)?shù)達到 99% 時,其熱導率相較 90% 時提高了一倍左右 。然而,Al?O?的熱導率仍然相對較低(約 24 W/(m?K)),且熱膨脹系數(8.0×10??/℃)與 SiC 的匹配性不如 AlN 和 Si?N? 。

氧化鈹(BeO)具有極高的熱導率,99% 純度的 BeO 陶瓷室溫下熱導率可達 310 W/(m?K),是 Al?O?的 10 倍 。BeO 還具有較低的介電常數和介電損耗,以及高的絕緣性能和機械性能。然而,由于 BeO 粉末有劇毒,其應用受到嚴格限制,主要用于特殊的高端應用場合 。

4.2 有機硅基復合材料

有機硅基復合材料是目前應用最廣泛的導熱界面材料,具有良好的柔韌性、化學穩定性和電絕緣性能。導熱硅脂是最常見的有機硅基導熱材料,由硅油基體和導熱填料組成。常用的導熱填料包括氧化鋅、氧化鋁、氮化硼、銀粉等。導熱硅脂的導熱系數通常在 2.0-6.0 W/(m?K) 之間,其中 2.0 W/(m?K) 以下的產品呈白色,2.0 W/(m?K) 以上的呈灰色 。

導熱墊片是另一種重要的有機硅基材料,主要用于半導體與散熱器間隙大、表面粗糙度大的場合。導熱墊片具有良好的彈性,能夠減震、防止沖擊,方便安裝和拆卸 。根據硬度的不同,導熱墊片可分為不同的等級,如肖氏硬度 30 Shore 00 的超軟墊片,其楊氏模量?jī)H為 10 kPa 。

相變材料(PCM)是一種新型的有機硅基導熱材料,具有固 - 液相變特性。當溫度升至相變點(通常為 45-60℃)時,材料軟化為類液態,能夠完美填充界面縫隙;溫度降低后恢復固態,鎖定結構 。新一代相變導熱材料的導熱系數已突破 15 W/(m?K),是普通硅脂的 3 倍 。

導熱凝膠是一種具有高導熱性能的凝膠狀材料,主要由有機硅化合物、導熱填料和交聯劑組成。與導熱硅脂相比,導熱凝膠不會發生硅油滲出和揮發,具有更好的長期穩定性 。同時,導熱凝膠還具有良好的填充性和表面潤濕性,能夠有效降低接觸熱阻。

4.3 聚酰亞胺基材料

聚酰亞胺(PI)基材料具有優異的耐高溫性能,是高溫應用場合的理想選擇。聚酰亞胺的長期使用溫度范圍為 - 180℃至 + 350℃,短期可耐受 450℃高溫 。某些特殊配方的聚酰亞胺材料,如 BPDA/PPD 聚酰亞胺,具有市場上最高的分解溫度和高的玻璃化轉變溫度 。

聚酰亞胺薄膜是一種常用的絕緣材料,具有優異的電氣性能和機械性能。在高溫高壓 SiC 器件的鈍化應用中,聚酰亞胺薄膜表現出良好的性能。研究表明,某些聚酰亞胺材料在 300℃的高溫下仍能保持穩定的性能 。

聚酰亞胺復合材料通過添加導熱填料可以顯著提高導熱性能。例如,通過添加金剛石納米顆粒和 SiC 晶須,聚酰亞胺復合材料的導熱系數可以得到顯著提升,同時保持較低的熱膨脹系數 。這種復合材料在 3D IC 中介層 RDL 電介質應用中表現出良好的性能。

聚酰亞胺基導熱薄膜是一種新型的熱界面材料,在聚酰亞胺薄膜的兩側涂覆導熱相變化合物,優化了熱傳導路徑 。這種設計既保持了聚酰亞胺的耐高溫性能,又具有良好的導熱性能,特別適合高溫應用場合。

4.4 新興材料

石墨烯基材料是近年來備受關注的新興導熱材料。石墨烯具有極高的理論導熱系數(5000 W/(m?K)),是目前已知導熱系數最高的材料。通過與有機硅橡膠復合,石墨烯基復合材料可以實現熱管理和電磁干擾屏蔽的雙重功能。研究表明,當石墨烯與多壁碳納米管的比例為 1:3 時,可以實現水平方向 sp2 晶粒尺寸下降與湍流堆疊增強之間的平衡,促進聲子傳遞和電子傳輸 。

碳納米管(CNT)陣列是另一種具有潛力的導熱界面材料。碳納米管具有優異的導熱性能和獨特的一維結構,能夠形成連續的導熱通道。研究發現,緊密堆積的碳納米管薄膜在 SiC 上的應用可以實現優異的熱界面性能 。通過優化碳納米管的排列和密度,可以進一步提高導熱性能。

金屬基復合材料,特別是鋁硅碳(Al/SiC)復合材料,在 SiC IGBT 模組中展現出良好的應用前景。Al/SiC 復合材料具有可調的熱膨脹系數(8-9.5×10??/K)、高熱導率(176-206 W/(m?K))和高強度(抗拉強度 172 MPa) 。這些特性使其特別適合作為 SiC IGBT 模組的散熱底板材料。

納米銀燒結材料是一種新型的高溫連接材料。納米銀燒結技術可以在較低的溫度(200℃)下實現高剪切強度(35 MPa)的連接 。與傳統的焊料相比,納米銀燒結材料具有更高的熔點、更好的導熱性能和更強的耐高溫性能,特別適合 SiC IGBT 的高溫應用。

4.5 材料性能綜合對比

材料類型導熱系數 (W/(m?K))長期耐溫 (℃)擊穿強度 (kV/mm)熱膨脹系數 (10??/℃)主要優勢主要劣勢
AlN 陶瓷150-320>1000>1003.8-4.4高熱導率,熱膨脹系數匹配成本高
Si?N?陶瓷80-100>1000>1003.0機械強度高,熱震抗性好成本最高
Al?O?陶瓷24-35>1000>1008.0成本低,產量大熱導率低
有機硅脂2-620020-30200-300成本低,易使用高溫易揮發
相變材料5-1515015-25150-200接觸熱阻低相變溫度限制
聚酰亞胺0.3-0.535030-5030-50耐高溫導熱系數低
石墨烯復合材料10-2030015-2550-100超高導熱成本高,工藝復雜

從上表可以看出,不同類型的材料各有優劣。陶瓷基材料具有最高的導熱系數和耐溫性能,但成本較高;有機硅基材料成本較低,使用方便,但耐高溫性能有限;聚酰亞胺基材料具有優異的耐高溫性能,但導熱系數較低;新興材料如石墨烯復合材料具有超高的導熱性能,但仍處于研發階段,成本和工藝復雜度較高。在實際應用中,需要根據具體的應用場景和性能要求,綜合考慮材料的各項性能指標和成本因素,選擇最合適的材料。


5. 材料失效機制與可靠性評估

5.1 熱失效機制

熱失效是導熱散熱絕緣材料在 SiC IGBT 應用中最主要的失效模式之一。高溫環境下,材料會發生一系列物理和化學變化,導致性能逐漸退化。熱老化是最常見的熱失效機制,表現為材料的硬化、壓縮永久變形、界面分層、空洞形成或過度滲出等現象 。例如,導熱硅脂中的硅油會在高溫下?lián)]發,導致材料變干、開裂,導熱性能顯著下降 。

熱循環疲勞是另一種重要的熱失效機制。在 SiC IGBT 的工作過程中,溫度會反復變化,產生熱應力循環。由于 SiC 芯片(CTE=4-5 ppm/℃)與散熱器(如鋁,CTE=23 ppm/℃)之間存在顯著的熱膨脹系數差異,在熱循環過程中會產生巨大的剪切應力 。這種應力會導致焊料層蠕變、形成微裂紋,最終導致界面分離和熱阻增加 。

熱失控是一種災難性的熱失效模式。當導熱散熱絕緣材料的性能下降導致散熱效果惡化時,會引起結溫升高,進而導致器件功耗增加,形成惡性循環 。最終,MOSFET 可能因結溫超過 150℃而永久損壞 。這種失效模式在 SiC IGBT 中更為危險,因?yàn)槠涔ぷ鳒囟雀?,熱容量更小?/p>

材料的熱穩定性直接影響其使用壽命。研究表明,在 80℃下的試驗比在 50℃下的試驗表現出更低應變下的降解行為 。這說明溫度對材料的熱機械失效有顯著影響。因此,材料必須在 SiC IGBT 的整個工作溫度范圍內保持穩定的性能。

5.2 電失效機制

電失效主要表現為絕緣性能的下降和擊穿。在高溫高濕環境下,絕緣材料的擊穿強度會顯著下降。研究要求材料在 150℃高溫和 85% RH 高濕環境下,擊穿電壓保持率應≥80% 。然而,實際應用中,許多材料難以達到這一要求,特別是在長期使用后。

電暈放電是另一種電失效機制。在高壓應用中,如果材料表面或內部存在氣隙,會發生局部放電現象。電暈放電產生的臭氧和氮氧化物會腐蝕材料,導致絕緣性能下降。因此,絕緣材料需要具備良好的耐電暈性,通常要求耐電弧時間≥120s 。

電化學腐蝕也會導致電失效。當材料中含有腐蝕性離子(如 Cl?、F?)時,在電場的作用下會發生電化學反應,腐蝕金屬電極。因此,材料中的腐蝕性離子含量必須控制在 10 ppm 以下 。

介電損耗導致的熱失效是一種特殊的電失效模式。在高頻應用中,如果材料的介電損耗過高,會產生額外的熱量。當 tanδ>0.005 時,材料自身產生的熱量可能會顯著影響系統的熱管理 。這種效應在 SiC IGBT 的高頻開關應用中尤為明顯。

5.3 機械失效機制

機械失效主要由熱應力和機械應力引起。熱膨脹系數不匹配是導致機械失效的根本原因。SiC 芯片與散熱器之間的 CTE 差異可達 73%(如 AlN 陶瓷與 Cu),這種巨大的差異會在熱循環過程中產生嚴重的應力集中 。

界面分離是最常見的機械失效模式。由于熱應力的反復作用,材料與界面之間的結合力會逐漸下降,最終導致分離。界面分離不僅會增加接觸熱阻,還可能導致局部過熱,加速其他失效機制的發生。

材料的機械性能退化也會導致失效。在長期的機械應力作用下,材料會發生蠕變和疲勞。例如,導熱墊片在持續的壓力下會發生永久變形,導致接觸壓力下降和熱阻增加。因此,要求材料的蠕變率應≤5%/1000 小時 。

機械損傷是另一種失效模式。在安裝和使用過程中,材料可能受到針刺、刮擦等機械損傷。特別是在 SiC IGBT 模塊中,引腳和其他結構可能對材料造成損傷。因此,要求材料具有足夠的機械強度,抗撕裂強度≥8 kN/m,抗穿刺性≥30 N 。

5.4 環境失效機制

環境失效是材料在惡劣環境條件下發生的性能退化。濕熱環境是最常見的惡劣環境之一。在 85℃/85% RH 的濕熱環境中,水分子會滲透到材料內部,導致材料溶脹、絕緣性能下降。研究要求材料在這種環境下測試 1000 小時后,絕緣性能衰減應≤20% 。

化學腐蝕是另一種重要的環境失效機制。SiC IGBT 模組可能接觸到各種化學物質,包括冷卻介質、潤滑油、清潔劑等。這些化學物質可能與材料發生化學反應,導致性能下降。例如,某些導熱材料會與鋁發生反應,產生腐蝕產物,影響熱接觸。

紫外線老化會導致有機材料的性能下降。在戶外應用中,材料長期暴露在陽光下,紫外線會導致分子鏈斷裂,引起材料性能退化。雖然 SiC IGBT 模組通常不會直接暴露在陽光下,但在某些特殊應用中仍需考慮這一因素。

氧化是高溫環境下的主要失效機制之一。有機材料在高溫下會與氧氣發生反應,導致分子鏈斷裂和交聯,引起材料性能的變化。例如,某些導熱材料在高溫下會發生氧化,形成氧化物層,導致導熱性能下降 。

5.5 可靠性測試方法與標準

為了評估導熱散熱絕緣材料在 SiC IGBT 應用中的可靠性,需要采用標準化的測試方法。溫度循環測試是最基本的可靠性測試方法之一。根據 MIL-STD-883K 標準,冷熱轉換時間應不超過 1 分鐘,每態停留時間不少于 10 分鐘,負載應在 15 分鐘內達到規定溫度 。對于 SiC IGBT 應用,通常要求進行 - 55℃至 200℃的溫度循環測試 2000 次以上。

功率循環測試是評估材料在實際工作條件下可靠性的重要方法。在功率循環測試中,通過反復施加功率脈沖模擬器件的開關過程,評估材料在熱應力和電應力下的長期可靠性 。測試條件通常包括:導通時間 2 秒,間隔時間 18 秒,通過調節 VCE 來產生指定的結溫變化 。

高壓蒸煮試驗(HAST)是評估材料在高溫高濕環境下可靠性的加速測試方法。根據 JEDEC 標準,HAST 測試條件為 130℃、85% RH,持續時間通常為 24-96 小時 。這種測試可以快速評估材料的耐濕熱性能。

高溫存儲測試(HTSL)用于評估材料的熱穩定性。根據 JEDEC JESD22 A103 標準,測試條件通常為 150℃或更高溫度,持續時間可達 1000 小時以上 。通過測試材料在高溫存儲后的性能變化,可以評估其熱穩定性。

熱阻抗測試是評估導熱材料性能的關鍵測試。根據 IEC 63215-2 標準,可以使用激光閃射法等方法測試材料的熱擴散率和導熱系數 。同時,還需要測試材料在不同溫度和壓力下的接觸熱阻,以評估其在實際應用中的性能。


6. 應用場景與材料選型策略

6.1 新能源汽車主驅系統

新能源汽車主驅系統是 SiC IGBT 最重要的應用場景之一。隨著 800V 高壓平臺的普及,對導熱散熱絕緣材料提出了更高的要求。阿基米德半導體推出的針對 800V 高壓平臺的 ACD 模塊,采用了高性能的 Si?N? AMB 陶瓷基板,配合銀燒結工藝和 Cu Clip 互連技術 。這種模塊的最高工作結溫可達 175℃,寄生電感低至 3nH,芯片間電流不均流度≤5% 。

在材料選型方面,新能源汽車主驅系統要求材料具有極高的可靠性和耐久性。根據 AEC-Q100 Grade 0 標準,器件需要能夠在 - 40℃至 + 175℃的結溫范圍內穩定工作 。同時,考慮到汽車應用的特殊性,材料還需要通過振動、沖擊、鹽霧等一系列環境測試。

導熱界面材料的選擇尤為關鍵。傳統的導熱硅脂由于容易揮發和干涸,在汽車應用中的可靠性較差。相比之下,相變材料和導熱凝膠具有更好的長期穩定性。特別是新一代的相變導熱材料,其導熱系數可達 15 W/(m?K) 以上,且不會發生揮發和干涸 。

絕緣材料需要滿足嚴格的電氣安全要求。汽車主驅系統的工作電壓通常為 400V 或 800V,要求絕緣材料的擊穿強度達到 25 kV/mm 以上。同時,材料還需要具有良好的阻燃性能,滿足 UL94 V0 等級要求 。

6.2 儲能變流器

儲能變流器(PCS)是 SiC IGBT 的另一個重要應用領域。SiC 器件在儲能系統中展現出顯著優勢:開關頻率可達 IGBT 的 5-10 倍(100 kHz 以上),開關損耗降低 50%-70% 。在兆瓦級儲能系統中,效率提升 1%-2% 即可節省數十萬度電 / 年 。

儲能變流器的工作特點是充放電頻繁,對材料的熱循環性能要求極高。在充放電過程中,功率器件的溫度會發生劇烈變化,要求導熱散熱絕緣材料必須能夠承受頻繁的熱循環。研究表明,采用 SiC 器件的儲能變流器可以在 200℃以上的結溫下工作,顯著降低了散熱系統的復雜度 。

在材料選擇上,儲能變流器更注重系統的整體效率和成本。由于儲能系統通常需要大量的功率器件,材料的成本成為重要考慮因素。因此,在滿足性能要求的前提下,應優先選擇成本效益高的材料。例如,Al?O?陶瓷基板雖然熱導率較低,但成本僅為 AlN 的 1/5,在某些對成本敏感的儲能應用中仍有一定優勢。

儲能系統通常工作在戶外環境,對材料的環境適應性要求較高。材料需要能夠承受極端的溫度變化、潮濕、灰塵等環境因素。因此,在材料選型時需要特別關注其環境適應性指標。

6.3 工業變頻器

工業變頻器是 SiC IGBT 的傳統應用領域。在工業應用中,可靠性和穩定性是首要考慮因素。SiC IGBT 在工業變頻器中的應用可以帶來多重優勢:開關頻率的提高可以減小濾波器的尺寸,降低系統重量;效率的提升可以降低能耗,減少運行成本;器件尺寸的減小可以提高功率密度,節省安裝空間。

工業變頻器的工作環境通常較為惡劣,可能存在振動、沖擊、電磁干擾等不利因素。因此,對導熱散熱絕緣材料的機械性能要求較高。材料需要具有良好的抗震性能和抗沖擊性能,能夠在惡劣的機械環境下保持穩定的性能。

在材料選型方面,工業變頻器更注重長期可靠性。由于工業設備通常要求 24 小時不間斷工作,材料的壽命成為關鍵因素。研究表明,采用優化設計的 Si?N?基板可以將模塊的熱循環壽命提升至 10 萬次以上 。同時,材料還需要具有良好的可維護性,便于設備的檢修和更換。

工業變頻器的功率等級范圍很廣,從小型的幾百瓦到大型的數兆瓦都有應用。不同功率等級對材料的要求也有所不同。大功率應用通常要求更高的導熱性能和更可靠的絕緣性能,而小功率應用則可以在一定程度上放寬要求,以降低成本。

6.4 光伏逆變器

光伏逆變器是 SiC IGBT 在新能源領域的重要應用。SiC 器件在光伏逆變器中可以實現更高的效率和功率密度。研究表明,使用 SiC MOSFET 的光伏逆變器可以實現 99% 以上的效率,功率密度提升 2.5 倍 。在相同的逆變器重量下,SiC 方案的功率可以翻倍,如從 50kW 提升到 125kW 。

光伏逆變器通常工作在戶外環境,面臨著極端的溫度變化和強烈的紫外線輻射。在沙漠等高溫環境中,設備表面溫度可能超過 80℃,對材料的耐高溫性能提出了嚴峻挑戰。因此,在材料選型時需要特別關注其在高溫環境下的穩定性。

光伏系統對成本極為敏感,這要求在材料選擇時必須考慮性價比。雖然 SiC 器件本身的成本較高,但通過提高效率和功率密度,可以在系統層面降低成本。例如,更高的功率密度可以減小散熱器的尺寸,降低系統的整體重量和成本。

光伏逆變器的工作特點是長期運行在部分負載狀態下,這對材料的部分負載效率提出了要求。SiC 器件在部分負載下仍能保持較高的效率,這是其相對于傳統 IGBT 的重要優勢之一。

6.5 選型決策框架

基于不同應用場景的特點,可以建立一個綜合的選型決策框架。首先需要明確應用的關鍵需求,包括工作溫度范圍、電壓等級、功率密度、可靠性要求、成本限制等。然后根據這些需求對候選材料進行評估和篩選。

在評估材料時,應采用多維度的評價體系。熱學性能是最基本的評價維度,包括導熱系數、熱阻、熱穩定性等指標。電學性能是安全性能的保證,包括擊穿強度、體積電阻率、介電損耗等指標。機械性能關系到材料的使用壽命,包括彈性模量、壓縮性、回彈性等指標。環境適應性決定了材料在實際應用中的可靠性,包括耐溫性、耐濕性、化學穩定性等指標。

成本效益分析是選型決策的重要環節。需要綜合考慮材料本身的成本、加工成本、系統集成成本以及長期維護成本。有時,雖然某種材料的初始成本較高,但由于其優異的性能可以帶來系統成本的降低和壽命的延長,從全生命周期的角度看仍具有優勢。

風險評估也是不可忽視的因素。需要評估材料供應的穩定性、技術成熟度、標準化程度等因素。對于關鍵應用,應優先選擇技術成熟、供應鏈穩定的材料。對于創新性應用,可以考慮采用新技術,但需要充分評估技術風險。

最終的選型決策應該是在綜合考慮各種因素后的最優平衡。在某些情況下,可能需要采用多種材料的組合來滿足復雜的性能要求。例如,在 SiC IGBT 模塊中,可以采用高導熱的 AlN 基板作為主要散熱通道,配合低熱阻的相變材料作為界面材料,再使用耐高溫的聚酰亞胺作為絕緣涂層,形成一個完整的熱管理系統。


7. 技術發展趨勢與前沿研究

7.1 新型高導熱絕緣材料

近年來,新型高導熱絕緣材料的研發取得了重要進展。石墨烯基復合材料因其超高的導熱性能而備受關注。研究發現,通過在石墨烯中引入 SiC 納米纖維,可以實現復合材料熱導率高達 223 W/(m?K),同時具有良好的電磁干擾屏蔽性能 。這種材料在保持高導熱性能的同時,還能解決 SiC IGBT 模塊的電磁兼容問題。

碳納米管陣列是另一個研究熱點。通過優化碳納米管的生長工藝和排列方式,可以實現超高的導熱性能。研究表明,自彈性石墨烯 / 碳納米管氣凝膠作為熱界面材料,初始密度僅為 85 mg/cm3,但熱導率高達 88.5 W/(m?K),熱界面電阻低至 13.6 mm2K/W 。這種超低密度、超高導熱的特性使其在航空航天等對重量敏感的應用中具有巨大潛力。

金屬基復合材料的研究也在不斷深入。鋁硅碳(Al/SiC)復合材料通過優化制備工藝,可以實現熱導率在 176-206 W/(m?K) 之間,熱膨脹系數為 8-9.5×10??/K,完全滿足功率模塊的應用需求 。更重要的是,通過原位合成工藝,可以制備出性能更加優異的 Al/SiC 復合材料,其抗拉強度達到 172 MPa,熱導率約為 140 W/(m?K) 。

陶瓷基復合材料的創新也在持續推進。通過在陶瓷基體中引入第二相粒子或纖維,可以顯著改善材料的性能。例如,在 AlN 陶瓷中添加 Y?O?燒結助劑,可以使 AlN 的熱膨脹系數從 4.5 提升至 5.2 ppm/K,熱膨脹失配率降低至 58%,同時抗彎強度從 320 MPa 增至 450 MPa,熱導率保持≥180 W/(m?K) 。

7.2 先進制造工藝

先進制造工藝的發展為高性能導熱散熱絕緣材料的制備提供了技術支撐。納米銀燒結技術是近年來備受關注的新型連接技術。研究表明,采用微米級銀燒結漿料直接在 DBA(直接鍵合鋁)基板上進行 SiC 芯片鍵合,可以在 200℃的低溫下實現 35 MPa 的高剪切強度,且無需輔助壓力 。這種技術不僅降低了工藝溫度,還提高了連接的可靠性和耐高溫性能。

增材制造(3D 打?。┘夹g(shù)在陶瓷基板制造中的應用正在興起。通過 3D 打印技術,可以實現復雜結構陶瓷基板的一體化制造,如在基板內部集成微流道、在表面加工針翅陣列等。研究表明,集成微流道(寬度 200μm,深寬比 10:1)和針翅陣列(直徑 0.5mm,高度 5mm)的散熱基板,其散熱面積可增加至傳統平面的 8 倍,換熱系數突破 25,000 W/(m2?K) 。

梯度材料制備技術為解決熱膨脹系數匹配問題提供了新思路。通過在 AlN 層與 Cu 層間插入 50μm Si?N?過渡層,可以使 CTE 失配率從 73% 降至 55%,最大應力降低至 420 MPa,循環壽命提升至 8 萬次 。這種梯度結構設計不僅改善了熱機械性能,還提高了材料的可靠性。

表面處理技術的進步也為提高材料性能做出了貢獻。例如,通過冷等靜壓(CIP)技術在燒結過程中施加 300 MPa 壓力,可以使 Cu/AlN 界面結合強度提升至 200 MPa 。原子層沉積(ALD)技術可以在材料表面形成均勻的鈍化層,如 Al?O? ALD 覆蓋 SiC/SiO?界面,可以將界面態密度降低至 1×1011 cm?2?eV?1,高溫可靠性提升 30% 。

7.3 智能熱管理技術

智能熱管理技術代表了未來的發展方向。通過集成溫度傳感器和智能控制算法,可以實現熱管理系統的自適應調節。研究表明,集成溫度傳感與動態功耗調節的 SoC 芯片,可以在 175℃以上實現自適應降頻,延長器件壽命 。這種智能化的熱管理策略可以根據實時溫度數據動態調整工作參數,避免過熱風險。

數字孿生技術在熱管理系統設計中的應用日益廣泛。通過建立熱管理系統的數字孿生模型,可以實時監測系統的熱狀態,預測潛在的故障,并優化運行策略。結合人工智能算法,可以實現熱管理系統的自主優化,提高系統的整體效率。

相變儲能技術為解決熱管理中的峰值問題提供了新方案。在冷卻液中添加納米膠囊相變材料(石蠟 @SiO?,粒徑 50nm,相變潛熱 180J/g),可以利用液 - 固相變吸收局部熱點能量,使 1kW/cm2 熱流沖擊下的瞬時溫升降低 40% 。這種技術特別適合處理 SiC IGBT 在開關過程中的瞬時熱沖擊。

多物理場耦合仿真技術的發展使得熱管理系統的設計更加精確。通過同時考慮熱、電、力、磁等多種物理場的相互作用,可以更準確地預測系統性能,優化設計參數。例如,通過 ANSYS 和 COMSOL 的多場耦合分析,可以準確預測 SiC IGBT 模塊在復雜工作條件下的溫度分布和應力狀態 。

7.4 標準化與產業化進展

標準化工作是推動 SiC IGBT 熱管理技術產業化的重要保障。國際電工委員會(IEC)正在制定針對 SiC 器件熱管理材料的新標準。IEC 63215-2:2023 標準專門針對分立型功率電子器件的芯片鍵合材料和連接系統,為材料的測試和評估提供了統一的方法 。

JEDEC(聯合電子器件工程委員會)也在積極推進相關標準的制定。除了傳統的溫度循環(JESD22 A104)、高溫存儲(JESD22 A103)等標準外,JEDEC 還在開發針對寬禁帶半導體器件的專用測試方法,包括高溫高濕偏壓測試、功率循環測試等 。

產業化方面,各大半導體公司都在加大對 SiC 技術的投入。英飛凌推出的 CoolSiC系列產品,通過優化設計實現了功率密度的大幅提升,在相同重量下功率可提升 2.5 倍 。意法半導體的 SiC 產品組合涵蓋 650V 到 2200V 的全系列,具有業界最高的 200℃結溫額定值 。

中國企業也在 SiC 領域取得重要進展。阿基米德半導體已建成三條 SiC/IGBT 制造產線,具備年產 60 萬只車規級模塊、80 萬只光儲模塊、1200 萬只分立器件的生產能力 。隨著產能的提升和工藝的成熟,SiC 器件的成本正在快速下降,預計到 2025 年將比 2020 年降低 50%。

供應鏈的完善也是產業化的重要標志。從襯底材料、外延生長、器件制造到模塊封裝,整個產業鏈正在快速成熟。特別是在熱管理材料領域,國內企業已經能夠提供從陶瓷基板、導熱界面材料到絕緣涂層的全系列產品,打破了國外的技術壟斷。

8. 結論與展望

8.1 主要研究結論

本研究系統分析了 SiC 碳化硅 IGBT 模組對導熱散熱絕緣材料的特殊要求,建立了完整的性能指標體系,并對主要材料類型進行了深入對比。研究表明,SiC IGBT 的高功率密度(30-50 W/cm2)、高開關頻率(100kHz 以上)和高工作溫度(175-200℃)特性,對導熱散熱絕緣材料提出了前所未有的挑戰。

在熱學性能方面,SiC IGBT 要求導熱材料的導熱系數達到 5-15 W/(m?K),接觸熱阻控制在 0.1 K?cm2/W 以內,而傳統硅基 IGBT 僅需 2-5 W/(m?K) 的導熱系數。在電學性能方面,絕緣材料的擊穿強度需達到 20-30 kV/mm,在 175℃高溫下體積電阻率仍需保持≥101? Ω?cm,介電損耗角正切≤0.005。在機械性能方面,材料需要具有低模量(肖氏硬度≤Shore 00 40)和高彈性回復率(≥80%),以適應熱膨脹系數的差異。

通過對陶瓷基材料、有機硅基復合材料、聚酰亞胺基材料和新興材料的綜合對比,發現每種材料都有其獨特的優勢和局限性。陶瓷基材料具有最高的導熱系數和耐溫性能,但成本較高;有機硅基材料成本較低、使用方便,但耐高溫性能有限;聚酰亞胺基材料具有優異的耐高溫性能,但導熱系數較低;新興材料如石墨烯復合材料具有超高的導熱性能,但仍處于研發階段。

在失效機制研究方面,熱失效、電失效、機械失效和環境失效是主要的失效模式。熱膨脹系數不匹配導致的熱應力是最根本的失效原因,會引發界面分離、材料開裂等一系列問題??煽啃詼y(cè)試表明,材料需要通過 - 55℃至 200℃的溫度循環 2000 次以上,在 85℃/85% RH 濕熱環境下保持性能穩定 1000 小時以上。

針對不同應用場景的分析表明,新能源汽車主驅系統更注重可靠性和耐久性,儲能變流器更關注效率和成本,工業變頻器強調長期穩定性,光伏逆變器則對環境適應性要求較高?;谶@些特點,建立了綜合的選型決策框架,為實際應用提供了指導。

8.2 未來發展方向

展望未來,SiC IGBT 熱管理技術將朝著更高性能、更高集成度、更智能化的方向發展。在材料創新方面,石墨烯基復合材料、碳納米管陣列、金屬基復合材料等新型材料的研發將持續推進,有望實現導熱性能的突破性提升。同時,通過材料設計的創新,如梯度結構、多孔結構、復合材料等,可以在單一材料中實現多種性能的優化。

在制造工藝方面,先進的制備技術如納米銀燒結、3D 打印、原子層沉積等將不斷成熟和產業化。這些技術不僅可以提高材料的性能,還可以實現復雜結構的精確制造,為熱管理系統的優化設計提供更多可能性。特別是數字孿生和人工智能技術的應用,將使熱管理系統的設計和優化更加高效和精確。

在應用拓展方面,隨著 SiC 器件成本的下降和性能的提升,其應用領域?qū)⒉粩鄶U(kuò)大。除了傳統的汽車、工業、新能源等領域,SiC IGBT 還將在數據中心、5G 通信、航空航天等新興領域發揮重要作用。這些新應用對熱管理技術提出了更高的要求,也為技術創新提供了新的動力。

標準化和產業化是推動技術發展的重要保障。隨著相關標準的不斷完善和產業鏈的日益成熟,SiC IGBT 熱管理技術將更加規范化和規?;?。特別是在中國市場,隨著新能源汽車、儲能等產業的快速發展,將為 SiC 技術的應用提供巨大的市場空間。

8.3 建議與展望

基于研究結論,對 SiC IGBT 熱管理技術的發展提出以下建議:

首先,應加強基礎研究,深入理解 SiC 器件在極端條件下的熱行為和失效機制。通過多物理場耦合仿真、原位測試等先進手段,建立更加準確的理論模型,為材料設計和系統優化提供科學依據。

其次,應推動產學研合作,加快新技術的產業化進程。高校和科研院所應加強與企業的合作,將實驗室的研究成果快速轉化為實際產品。同時,企業應加大研發投入,建立完善的技術創新體系。

第三,應重視標準化工作,建立健全的標準體系。建議相關部門組織行業專家,制定針對 SiC 器件熱管理材料的專用標準,包括性能測試方法、可靠性評估標準、安全規范等,為產業發展提供規范指引。

第四,應加強人才培養,建立高素質的研發隊伍。SiC IGBT 熱管理技術涉及材料科學、熱工程、電力電子等多個學科,需要大量跨學科的專業人才。建議高校設立相關專業和課程,企業加強員工培訓,共同培養適應產業發展需要的人才。

最后,應關注國際技術發展趨勢,加強國際合作與交流。通過參加國際會議、開展合作研究、引進先進技術等方式,及時掌握國際前沿動態,提升我國在 SiC 技術領域的競爭力。

總之,SiC 碳化硅 IGBT 模組的導熱散熱絕緣材料技術正處于快速發展期,面臨著前所未有的機遇和挑戰。通過持續的技術創新、產業合作和標準建設,我國有望在這一領域?qū)崿F(xiàn)跨越式發展,為新能源產業的發展做出重要貢獻。隨著技術的不斷進步和成本的持續下降,SiC IGBT 必將在更多領域得到廣泛應用,推動人類社會向更加高效、環保的方向發展。
