AFE7950是一款高性能、寬帶寬的多通道收發器，集成了四個射頻采樣發射器鏈、四個射頻采樣接收器鏈和兩個射頻采樣反饋鏈（總共六個射頻采樣ADC）。該器件的工作頻率高達 12 GHz，可在 L、S、C 和 X 波段頻率范圍內實現直接射頻采樣，而無需額外的變頻級。這種密度和靈活性的提高使高通道數的多任務系統成為可能。

TX 信號路徑支持插值和數字上變頻選項，可為 4 個 TX 提供高達 1200MHz 的信號帶寬，為 2 個 TX 提供高達 2400MHz 的信號帶寬。DUC 的輸出驅動 12GSPS DAC（數模轉換器），具有混合模式輸出選項，以增強二次奈奎斯特作。DAC輸出包括一個可變?cè)鲆娣糯笃?/u>（TX DSA），具有40 dB范圍和1 dB模擬步長和0.125 dB數字步長。
*附件：afe7950.pdf

每個接收器鏈包括一個 25dB 范圍的 DSA（數字步進衰減器），然后是一個 3GSPS ADC（模數轉換器）。每個接收器通道都有一個模擬峰值功率檢測器和各種數字功率檢測器，以輔助外部或內部自主自動增益控制器，以及用于器件可靠性保護的射頻過載檢測器。靈活的抽取選項可優化數據帶寬，適用于四個不帶 FB 路徑的 RX 高達 1200MHz，對于兩個 FB 路徑（每個 1200MHz 帶寬）的數據帶寬，可優化高達 600MHz。

特性

• 四通道射頻采樣12GSPS發射DAC
• 四通道射頻采樣3GSPS接收ADC
• 雙射頻采樣 3GSPS 反饋（輔助 RX）ADC
• 最大射頻信號帶寬：
  • 4TX 或 2FB：1200MHz 或 2TX：2400MHz
  • 接收：1200MHz（無 FB）、600MHz（帶 FB）
• 射頻頻率范圍：
  • 發射：600MHz - 12GHz
  • 接收/FB：600MHz -12GHz
• 數字步進衰減器 （DSA）：
  • TX：40dB范圍，0.125dB步長
  • RX 或 FB：25dB 范圍，0.5dB 步長
• 用于 TX 和 RX 的單頻或雙頻 DUC 或 DDC
• 每個 TX 或 RX 和 FB 16 個 NCO
• 可選內部PLL或VCO，用于DAC或ADC時鐘，或DAC或ADC采樣率的外部時鐘
• SerDes 數據接口：
  • JESD204B和JESD204C兼容
  • 8 個高達 29.5Gbps 的 SerDes 收發器
  • 子類 1 多設備同步
• 封裝：17mm × 17mm FCBGA，0.8mm 間距

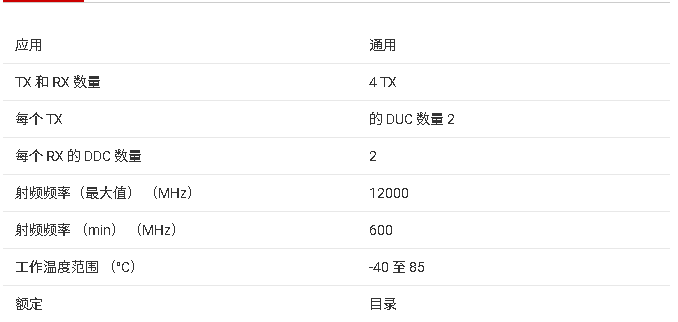

參數

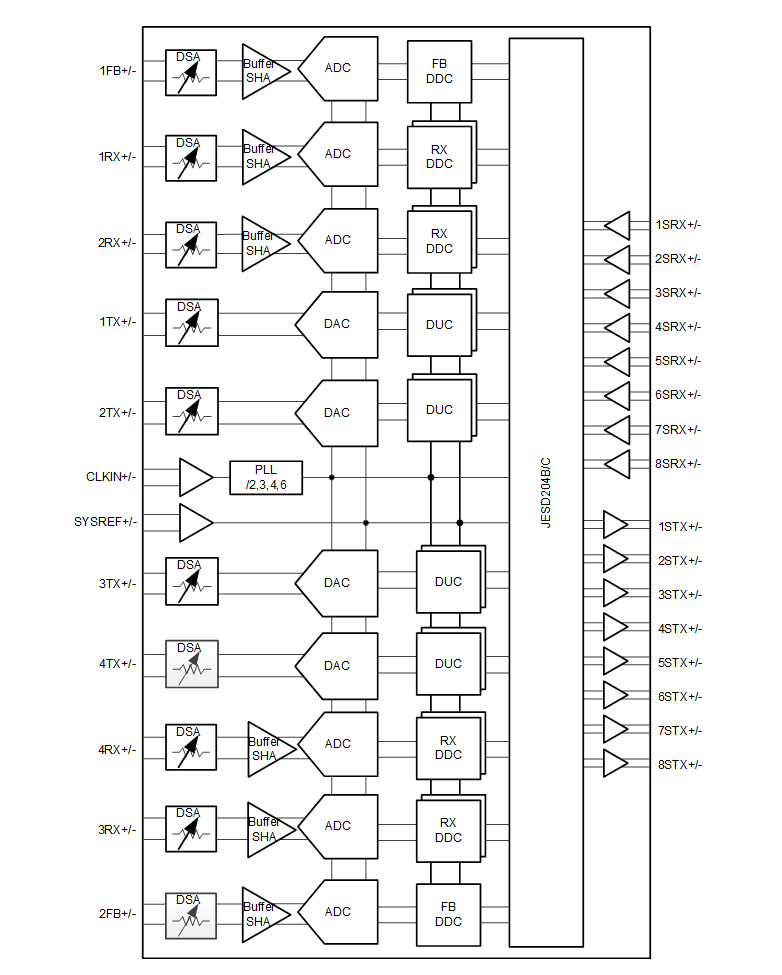

方框圖

AFE7950 是德州儀器推出的高性能多通道射頻采樣收發器，核心優勢為高集成度、寬頻率范圍與靈活配置，兼具優異的信號轉換性能與抗干擾能力，適配雷達、戰術通信、無線通信測試等對高頻寬、多通道同步采樣有嚴苛需求的場景。

核心參數與特性

• 通道與采樣率：集成 4 路發射通道（12GSPS DAC）、4 路接收通道與 2 路反饋通道（均為 3GSPS ADC），總計 6 路射頻采樣 ADC。
• 頻率與帶寬：射頻工作頻率 600MHz-12GHz，支持 L、S、C、X 波段直接采樣；4 發射 / 2 反饋通道時帶寬 1200MHz，2 發射通道時帶寬 2400MHz，接收通道帶寬最高 1200MHz（無反饋時）。
• 衰減器性能：發射通道 DSA 衰減范圍 40dB、步長 0.125dB；接收 / 反饋通道 DSA 衰減范圍 25dB、步長 0.5dB，校準后相位精度優異。
• 工作條件：供電電壓涵蓋 0.9V、1.2V、1.8V 等多檔位，工作溫度 - 40°C 至 + 110°C（結溫），采用 17mm×17mm FCBGA 封裝。
• 接口與同步：支持 JESD204B/C 接口，8 路 SerDes 收發器速率最高 29.5Gbps，支持子類 1 多器件同步與 SYSREF 窗口同步。

關鍵功能設計

• 信號鏈架構：發射通道集成數字上變頻器（DUC）與可變?cè)鲆娣糯笃?，接收通道含峰值功率檢測器與數字功率檢測器，支持自主自動增益控制。
• 時鐘與校準：內置 PLL/VCO（7.2-12.08GHz），支持內部或外部時鐘輸入；各通道支持偏移與增益校準，DSA 校準后可優化增益與相位誤差。
• 靈活工作模式：支持 FDD/TDD 雙工模式，多檔插值 / 抽取系數配置，適配不同帶寬需求；具備睡眠模式，功耗低至 956.8mW。
• 可靠性設計：集成 RF 過載檢測器、CRC 校驗功能，通道間隔離度高，抗干擾能力強，保障信號完整性與設備穩定性。

典型應用場景

• 國防與航天：雷達系統、導引頭前端、電子戰設備、戰術通信基礎設施，滿足高頻寬、低延遲信號收發需求。
• 通信測試：無線通信測試儀，適配 LTE、NR 等標準的多載波信號生成與采集。
• 其他場景：衛星通信、儲能系統高頻監測、工業自動化中的高精度射頻信號轉換。

設計與使用建議

• 電源與去耦：各電源域單獨供電，就近并聯去耦電容，模擬地、數字地、PLL 地單點連接，降低噪聲耦合。
• 射頻與時鐘：射頻輸入 / 輸出需匹配 50Ω 阻抗，前端串聯 RC 抗混疊濾波器；時鐘信號建議 AC 耦合，啟用 SYSREF 同步優化時序。
• 接口配置：根據需求選擇 JESD204 編碼方式（8B/10B 或 64B/66B）與 SerDes lane 數量，確保高速數據傳輸穩定性。
• 初始化與校準：上電后配置通道模式、插值 / 抽取系數及 DSA 衰減值，執行校準流程優化增益與相位一致性；定期監測溫度與告警寄存器，保障長期穩定工作。
