ADC12DJ4000RF器件是一款射頻采樣千兆采樣模數轉換器（ADC），可直接對直流至10 GHz以上的輸入頻率進行采樣。ADC12DJ4000RF可配置為雙通道、4 GSPS ADC或單通道、8 GSPS ADC。支持高達 10GHz 的可用輸入頻率范圍，可對頻率捷變系統進行 L 波段、S 波段、C 波段和 X 波段的直接射頻采樣。
*附件：adc12dj4000rf.pdf

該ADC12DJ4000RF采用高速JESD204C輸出接口，具有多達16個串行通道，支持高達17.16Gbps的線速。通過JESD204C子類 1 支持確定性延遲和多設備同步。JESD204C接口可以配置為權衡線路速率和通道數。支持 8b/10b 和 64b/66b 數據編碼方案。64b/66b 編碼支持前向糾錯 （FEC），以提高誤碼率。該接口向后兼容JESD204B接收器。

創新的同步功能，包括無噪聲孔徑延遲調整和 SYSREF 窗口，簡化了多通道應用的系統設計?？蛇x的數字下變頻器（DDC）可用于提供基帶的數字轉換并降低接口速率?？?a href="http://www.brongaenegriffin.com/v/tag/1315/" target="_blank">編程FIR濾波器允許片內均衡。

特性

• ADC內核：
  • 12 位分辨率
  • 單通道模式下高達 8GSPS
  • 雙通道模式下高達 4GSPS
• 性能規格：
  • 本底噪聲（–20dBFS，VFS = 1VPP-DIFF）：
    • 雙通道模式：–152.3dBFS/Hz
    • 單通道模式：–155dBFS/Hz
  • ENOB（雙通道，F(xiàn)IN = 2.4GHz）：8.8位
• VCMI 為 0 V 的緩沖模擬輸入：
  • 模擬輸入帶寬 （–3dB）：8GHz
  • 可用輸入頻率范圍：> 10GHz
  • 滿量程輸入電壓（VFS，默認）：0.8VPP
• 無噪聲孔徑延遲 （tAD） 調節：
  • 精確采樣控制：19fs 步長
  • 簡化同步和交錯
  • 溫度和電壓不變延遲
• 易于使用的同步功能：
  • 自動 SYSREF 定時校準
  • 樣品標記的時間戳
• JESD204C串行數據接口：
  • 最大通道速率：17.16Gbps
  • 支持 64b/66b 和 8b/10b 編碼
  • 8b/10b 模式JESD204B兼容
• 可選數字下變頻器 （DDC）：
  • 4 倍、8 倍、16 倍和 32 倍復數抽取
  • 每個DDC有四個獨立的32位NCO
• 峰值射頻輸入功率（差分）：+26.5dBm（+ 27.5dBFS，560倍滿量程功率）
• 用于均衡的可編程 FIR 濾波器
• 功耗：3.7W
• 電源：1.1V、1.9V

參數

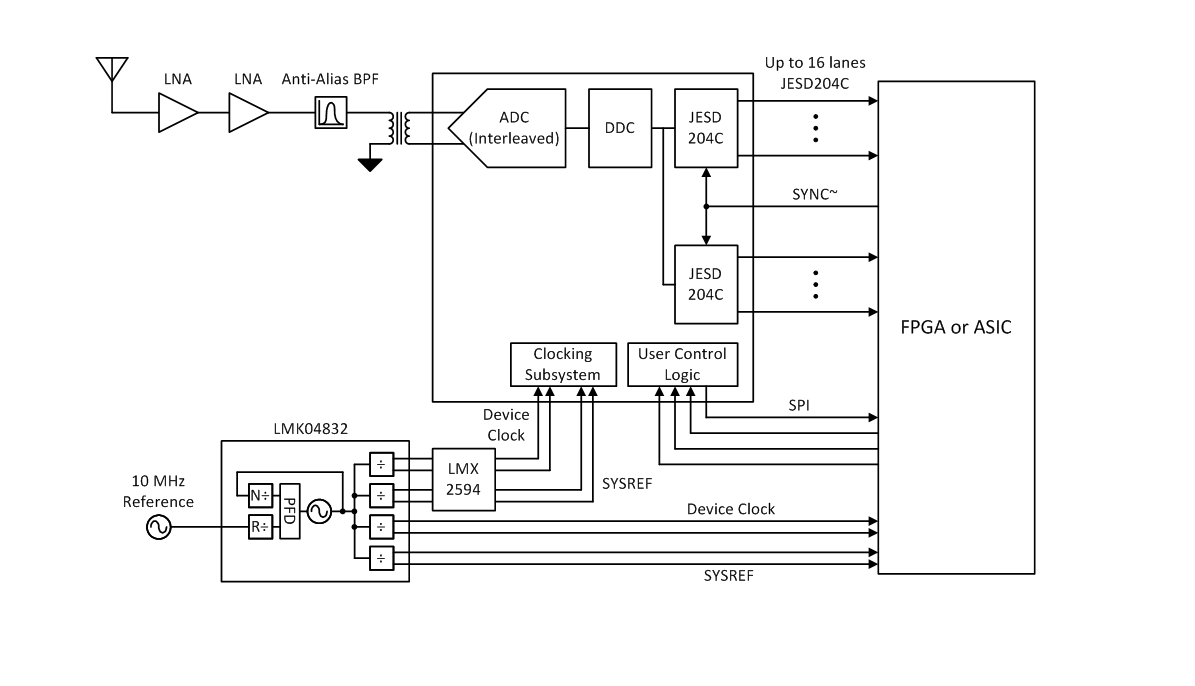

方框圖

ADC12DJ4000RF 是德州儀器推出的高速射頻采樣模數轉換器，核心優勢為高采樣率、寬輸入帶寬與靈活的多通道配置，兼具低噪聲、高動態范圍與完善的同步校準功能，適配示波器、通信測試儀、電子戰、衛星通信等對高頻信號精準采集有嚴苛需求的場景。

核心參數與特性

• 分辨率與采樣率：12 位分辨率（無失碼），單通道模式最高 8GSPS，雙通道模式最高 4GSPS，支持雙邊緣采樣（DES）技術。
• 頻率與帶寬：模擬輸入帶寬（–3dB）達 8GHz，可用輸入頻率超 10GHz，支持 L、S、C、X 波段直接采樣。
• 精度與噪聲：?jiǎn)瓮ǖ滥Ｊ皆肼暬椎椭哩C155dBFS/Hz，雙通道模式達–152.3dBFS/Hz；2.4GHz 輸入時典型 ENOB 為 8.8 位，SFDR 性能優異。
• 工作條件：供電電壓 1.1V（模擬 / 數字）、1.9V（模擬 / PLL），工作溫度–40°C 至 + 85°C，結溫最高 125°C，采用 144 引腳 FCBGA 封裝（10mm×10mm）。
• 輸入與功耗：默認滿量程輸入電壓 0.8VPP，可調節范圍 480mVPP–1030mVPP；典型功耗 3.7W，掉電模式功耗僅 0.15W。
• 抗干擾與接口：CMRR 性能優異，支持 JESD204C 接口，SerDes 速率達 17.16Gbps，兼容 8B/10B 與 64B/66B 編碼，支持子類 1 確定性延遲。

關鍵功能設計

• 多通道與模式配置：支持單通道、雙通道、雙輸入單通道（DUAL DES）模式，通過 JMODE 寄存器靈活配置 lanes 數量、編碼方式與抽取系數（4x/8x/16x/32x）。
• 同步與校準：內置無噪聲孔徑延遲調節（19fs 步長），支持 SYSREF 窗口同步與自動校準；提供前景校準（離線）、背景校準（無中斷）及低功耗背景校準模式，可修正增益、偏移與線性誤差。
• 數字下變頻器（DDC）：每通道集成 4 個獨立 32 位數控振蕩器（NCO），支持單音 / 雙音正弦波生成與快速頻率跳變（<500ns），支持相位連續切換。
• 接口特性：JESD204C 接口最多 16 路 lanes，支持 CRC-12 校驗與 FEC 前向糾錯；兼容 JESD204B 接收器，支持多器件同步與確定性延遲。
• 增強功能：集成可編程 FIR 濾波器（PFIR）用于頻率響應均衡，內置過范圍檢測、溫度監測二極管與告警功能；支持 SPI 接口配置，提供豐富的寄存器控制選項。

典型應用場景

• 測試測量：示波器、寬帶數字化儀、通信測試儀（802.11ad、5G），適配高速信號捕獲與分析。
• 國防與通信：電子戰（SIGINT、ELINT）、衛星通信（SATCOM）、軟件無線電（SDR），支持寬頻帶信號采樣與快速頻率跳變。
• 其他場景：光譜分析、工業自動化狀態監測、雷達系統，滿足高頻高精度信號采集與多通道同步需求。

設計與使用建議

• 電源與去耦：各電源域（1.1V、1.9V）需單獨供電，就近并聯去耦電容，模擬地、數字地、PLL 地單點連接至公共地平面，降低噪聲耦合。
• 輸入與時鐘：模擬輸入需差分驅動，建議串聯 RC 抗混疊濾波器；CLK±、SYSREF± 信號推薦 AC 耦合，啟用 SYSREF 窗口同步優化時序，避免時鐘過沖。
• 接口配置：根據需求選擇 JMODE 參數定義通道模式、 lanes 數量與編碼方式；64B/66B 編碼支持 FEC，提升傳輸可靠性，8B/10B 編碼兼容 JESD204B 接收器。
• 校準與初始化：上電后優先執行前景校準，溫度變化較大時重新校準；啟用背景校準需配置相關寄存器以減少切換毛刺，通過 SPI 接口配置時需先禁用 JESD204C 與校準功能；NCO 頻率變更后需執行同步操作以保證相位確定性。
