今天帶大家來看個案例。用戶說在安裝新的無功補償控制器后有力調電費產生，跟用戶溝通后進行視頻通話看看能不能解決這個問題。

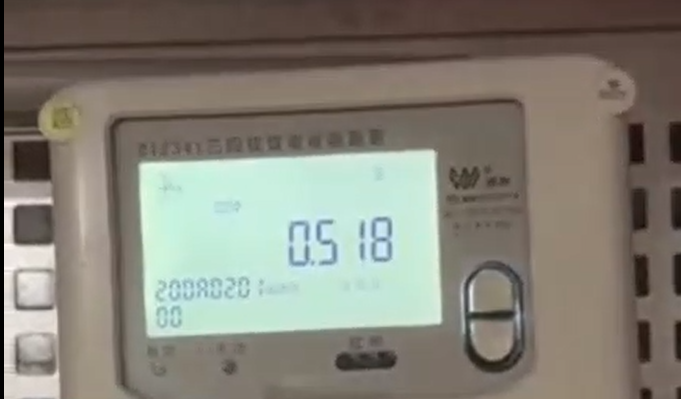

??視頻剛接通的時候就發現了控制器處于欠流保護狀態，此時顯示的數值是電流值，并非功率因數值，電流只有0.05安培。詢問用戶后得知有大型負載在工作且有鋪設光伏，這個時候就需要去dian力局計量表看下功率因數。在dian力局計量表上看到功率因數只有0.6左右，離0.9這個標準還差好遠。

??另外如果計量表無法手動調取數據查看功率因數，可以根據表上有功燈和無功燈的閃爍比來估算功率因數。有功閃爍占比越高代表功率因數越好，一般有功閃兩下以上無功才閃一下，功率因數基本就在0.9以上了。

??回到功率因數控制器這邊，此時顯示電流只有0.05安培，就想到了控制器采樣電流端子是不是也只有這么小的電流?？梢阅贸鲢Q形表測量下電流大小，測量出來電流確實只有0.05安培左右，與控制器當前顯示的值基本能對上。

??為了進一步驗證電流是否準確，需要再測量下控制器所采樣的電流互感器那一側的電流大小。在測量斷路器下方電流互感器的電流值發現電流有4安培左右，兩者電流存在較大偏差。這個情況就知道了電流互感器到功率因數補償控制器后側端子之間接線肯定有問題，后面就需要排查出接線錯誤的位置并改正。

??排查后才發現控制器采樣的是另一個出線柜上的電流互感器的電流。線路改正后看到控制器已經退出欠流保護，開始正常工作了，功率因數在0.94左右。再跟dian力局的計量表對比，功率因數也在0.94左右，控制器與其相差不大。這個問題到這就算解決了。

??需要注意的是如果無功補償控制器處于欠流保護且電流值過低時，不能盲目對欠流門限值進行修改。欠流保護的主要作用是防止電容投切振蕩，延長其使用壽命。
