18.8

UART在5.2.0版本E2S中的重定向

18.8.1

重定向失效原因

隨著FSP庫版本更新到5.2.0，在開發過程中就會發現4.0.0版本的串口重定義并不適用于最新版本。繼續使用原來的重定向代碼時，編譯器就會報錯。根據報錯的信息發現，缺少了幾個函數的定義，這里補全定義即可。

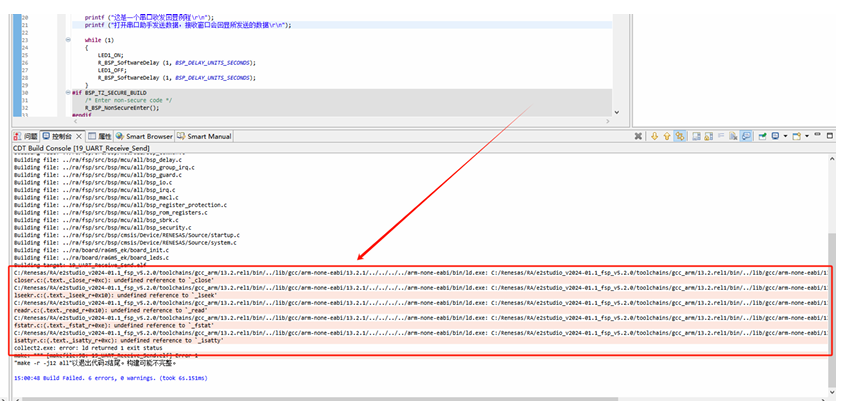

圖19-20 串口重定義編譯器報錯

18.8.2

重定向代碼

Uart重定向函數函數的內容修改成如下所示。

列表11：代碼清單19-10：Uart重定向函數

左右滑動查看完整內容

#ifdefined __GNUC__ && !defined __clang__
int_write(intfd,char*pBuffer,intsize);//防止編譯警告
int_read(intfd,char*pBuffer,intsize);
/* 重定向 printf 輸出 */
int_write(intfd,char*pBuffer,intsize)
{
(void) fd;
R_SCI_UART_Write(&g_uart0_ctrl, (uint8_t*) pBuffer, (uint32_t) size);
while(uart_send_complete_flag ==false)
;
uart_send_complete_flag =false;
returnsize;
}
/* 重定向 scanf 函數 */
int_read(intfd,char*pBuffer,intsize)
{
(void) fd;
R_SCI_UART_Read(&g_uart0_ctrl, (uint8_t*) pBuffer, (uint32_t) size);
while(uart_receive_complete_flag ==false)
;
uart_receive_complete_flag =false;
/* 回顯 */
R_SCI_UART_Write(&g_uart0_ctrl, (uint8_t*) pBuffer, (uint32_t) size);
returnsize;
}
#else
intfputc(intch, FILE *f)
{
(void)f;
R_SCI_UART_Write(&g_uart0_ctrl, (uint8_t*)&ch,1);
while(uart_send_complete_flag ==false);
uart_send_complete_flag =false;
returnch;
}
#endif

Uart重定向頭文件修改如下所示。

列表12：代碼清單19-11：Uart重定向頭文件

左右滑動查看完整內容

#ifndef__BSP_DEBUG_UART_H
#define__BSP_DEBUG_UART_H
#include"hal_data.h"
#include"stdio.h"
#include
#include
#include
voidDebug_UART0_Init(void);
#endif

補全缺失函數如下所示。

列表13:代碼清單19-12：補全缺失函數

左右滑動查看完整內容

/*函數聲明防止編譯器警告*/
int_isatty(intfd);
int_close(intfd);
int_lseek(intfd,intptr,intdir);
int_fstat(intfd, structstat*st);
__attribute__((weak))int_isatty(intfd)
{
if(fd>= STDIN_FILENO && fd<= STDERR_FILENO)
?return1;
? errno = EBADF;
return0;
?}
?__attribute__((weak))?int?_close(int?fd)
?{
if?(fd >= STDIN_FILENO && fd <= STDERR_FILENO)
return0;
?errno = EBADF;
return-1;
?}
?__attribute__((weak))?int?_lseek(int?fd,?int?ptr,?int?dir)
?{
?(void) fd;
?(void) ptr;
?(void) dir;
?errno = EBADF;
return-1;
?}
?__attribute__((weak))?int?_fstat(int?fd, struct stat *st)
?{
if?(fd >= STDIN_FILENO && fd <= STDERR_FILENO)
?{
?st->st_mode = S_IFCHR;
return0;
}
errno = EBADF;
return0;
}

18.8.3

下載驗證

保證開發板相關硬件連接正確，用Type-CUSB線連接開發板“USBTOUART”接口跟電腦。本次實驗需要使用到串口調試助手，配置好串口參數并打開串口后，在調試助手的發送區域輸入任意字符并點擊發送，即可在接收區看見相同字符，如圖19_17。

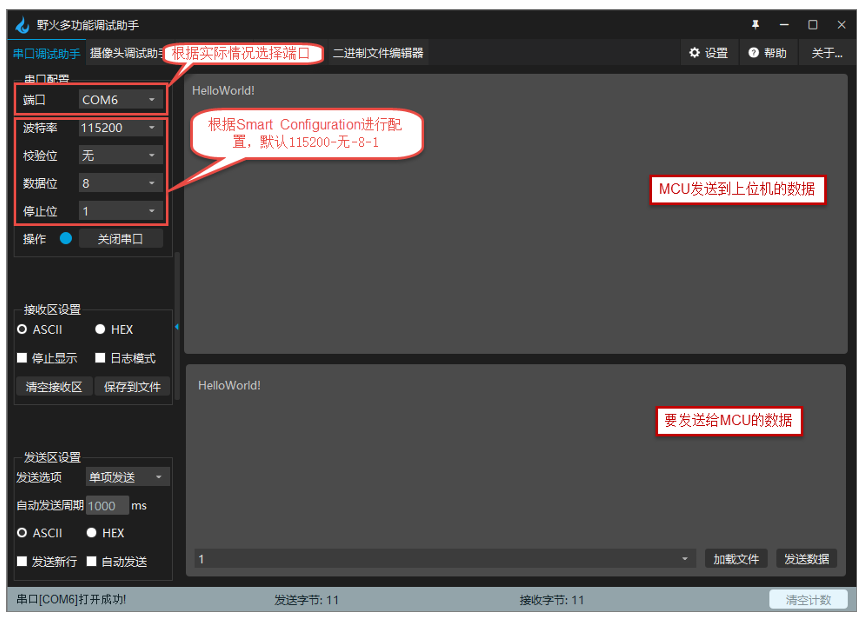

圖19-21 實驗1下載驗證
