行業痛點：傳統PLC的“無網口”困境

在電子制造行業，生產數據的實時采集與分析是實現智能制造的核心基礎。某大型電子車間主要生產智能手機主板，車間內多條SMT生產線、插件線均采用西門子S7-300系列PLC進行設備控制——其中主力控制器為西門子CPU315-2DP(型號6ES7315-2AH14-0AB0)，配套SM321數字量輸入模塊(6ES7321-1BH02-0AA0)、SM322數字量輸出模塊(6ES7322-1BH01-0AA0)及SM331模擬量輸入模塊(6ES7331-7KF02-0AB0)，負責管控貼片機、回流焊爐、AOI檢測設備的運行邏輯。

然而，西門子S7-300系列PLC(尤其是早期型號)未集成以太網接口，僅支持MPI(多點接口)和PROFIBUS-DP總線通訊。這導致車間面臨三大痛點：

1. 數據采集滯后：傳統通過PROFIBUS-DP總線連接上位機的方式，數據刷新周期長達2-3秒，無法滿足MES系統對實時生產狀態(如設備稼動率、產能數據)的監控需求;

2. 擴展成本高：若更換帶網口的新型PLC(如S7-1200/1500系列)，需重新編寫程序、更換I/O模塊，單條產線改造成本超10萬元，且停產改造會影響訂單交付;

3. 協議兼容性差：車間MES系統(基于甲骨文MES套件)僅支持TCP/IP協議的數據接入，而PLC原生的MPI/DP協議需通過專用網關轉換，穩定性差且調試復雜。

解決方案：捷米特ETH-S7300-JM01 MPI以太網通訊處理器的“橋梁”作用

為解決“無網口”痛點，車間技術團隊經調研測試，選擇捷米特(JMT)的ETH-S7300-JM01 MPI以太網通訊模塊作為核心升級部件。該模塊專為西門子S7-300 PLC設計，具備以下特性：

· 硬件接口：一端通過MPI/DP接口直接連接S7-300 PLC的通訊端口，另一端集成10/100M自適應以太網口，支持TCPClient/Server模式;

· 協議支持：內置西門子S7通訊協議(S7COMM)，可直接讀取PLC內部的輸入/輸出(I/Q)、定時器(T)、計數器(C)及數據塊(DB)數據，無需修改PLC原有程序;

· 穩定性：工業級設計(-40℃~85℃工作溫度，IP30防護)，支持?jǐn)嗑€重連和數據緩存，適配電子車間多粉塵、強電磁干擾的環境。

實施過程：從硬件部署到數據打通的全流程

1.設備清單與拓?fù)湓O(shè)計

本次改造涉及的核心設備包括：

· 控制層：西門子S7-300 PLC(CPU315-2DP)及配套I/O模塊;

· 通訊層：捷米特ETH-S7300-JM01 MPI以太網通訊模塊(數量：6臺，每條產線1臺)、華為S1700-24GR工業交換機(2臺，冗余部署);

· 管理層：MES服務器(戴爾PowerEdgeR750)、數據采集終端(研華IPC-610L)。

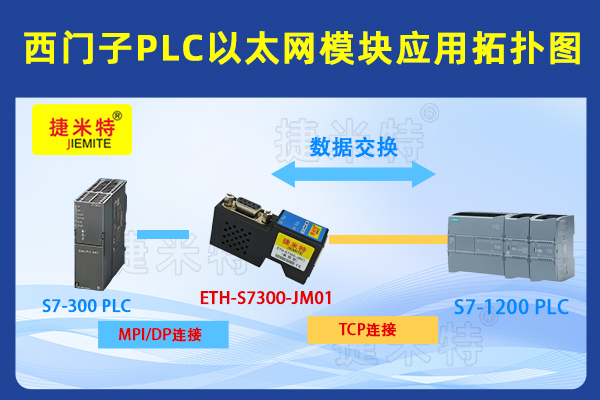

網絡拓?fù)洳捎谩靶切徒Y(jié)構”：每臺ETH-S7300-JM01 MPI以太網模塊通過MPI電纜(西門子6ES7901-0BF00-0AA0)連接PLC的MPI端口，模塊以太網口通過超五類網線接入車間局域網交換機，交換機再通過光纖鏈路連接至MES服務器所在的中控室網絡，實現“PLC→以太網模塊→交換機→MES”的層級數據傳輸。

2.模塊配置與參數匹配

ETH-S7300-JM01 MPI以太網通訊模塊的配置通過捷米特專用軟件“JMT-ETH-ConfigV2.3”完成，關鍵步驟如下：

· 基礎參數設置：為模塊分配靜態IP(如192.168.1.101~106，與MES服務器IP192.168.1.200同網段)，子網掩碼255.255.255.0，網關192.168.1.1;設置MPI通訊速率為187.5kbps(與PLC的MPI端口速率一致)，PLC地址設為2(默認值，與車間PLC地址規劃匹配)。

· 數據點映射：根據MES需求，定義需采集的12類關鍵數據，包括：

o 設備運行狀態(DB1.DBX0.0：1=運行，0=停機);

o 實時產量(DB1.DBW2：整數型，單位：片);

o 回流焊爐溫度(DB2.DBD4：浮點型，單位：℃);

o AOI檢測不良數(DB3.DBW0：整數型);

o 設備報警代碼(DB4.DBW2：整數型，如1001=電機故障)。

軟件支持“地址拖拽式”配置，無需手動編寫通訊代碼，映射完成后生成XML格式配置文件，導入模塊即可生效。

· TCP通訊設置：將模塊設為TCPClient模式，目標IP指向MES服務器(192.168.1.200)，端口號502(MES系統預設的ModbusTCP端口)，數據發送周期設為100ms(滿足實時性要求)，并啟用“斷網緩存”功能(緩存容量1000條，網絡恢復后自動補發)。

3.MES端對接與調試

MES系統側通過定制開發的“PLC數據接入服務”接收模塊發送的數據，該服務基于C#語言開發，采用Socket通訊機制，核心功能包括：

· 數據解析：將模塊發送的二進制數據流(遵循S7COMM協議格式)解析為可讀的生產數據，如將DB1.DBW2的十六進制值0x03E8轉換為十進制1000(即產量1000片);

· 異常處理：當接收超時(超過3秒未收到數據)時，觸發報警并記錄日志，同時向模塊發送“重傳指令”;

· 數據存儲：解析后的數據實時寫入MES數據庫(Oracle19c)，供生產看板、報表分析模塊調用。

調試階段重點驗證了三項指標：

· 通訊穩定性：連續72小時測試，模塊與MES的通訊中斷次數為0，數據丟包率<0.01%;

· 實時性：數據從PLC到MES的傳輸延遲穩定在150-200ms，滿足車間“秒級監控”需求;

· 兼容性：模塊采集的數據與PLC編程軟件(STEP7V5.6)監控的實時值一致，誤差率為0。

應用效果：從“數據孤島”到“透明化生產”

改造完成后，車間實現了三大提升：

1. 生產效率提升：MES系統可實時監控每條產線的設備狀態，當某臺貼片機出現“供料不足”報警(代碼2003)時，系統自動推送消息至物料員的PDA，響應時間從原來的5-8分鐘縮短至1分鐘內，設備稼動率提升8%;

2. 質量追溯優化：通過采集AOI檢測的不良數據，MES可實時統計不良率，當某批次主板不良率超過3%時，自動觸發停線檢查，減少返工成本約12萬元/月;

3. 改造成本可控：單條產線改造僅需ETH-S7300-JM01 MPI以太網通訊處理器，僅為更換新型PLC方案的5%，且改造可在設備換班間隙完成，無需停產。

總結

捷米特ETH-S7300-JM01 MPI以太網通訊模塊通過“即插即用”的方式，完美解決了西門子S7-300 PLC無網口的行業痛點，為電子車間搭建了從控制層到管理層的實時數據通道。該方案不僅降低了數字化改造的成本與風險，更驗證了“老舊設備升級無需全盤替換”的可行性，為同類制造企業的智能制造轉型提供了可復制的參考范例。
