TE Connectivity (TE) 的通風式電纜格蘭頭在單個元器件中結合了電纜格蘭頭和壓力平衡兩種功能優勢。TE的通風式電纜格蘭頭平衡了內部外殼和外部環境之間的壓差，有助于防止因過熱和設備故障所造成的損壞。這些特種堵塞還防止密閉的標準外殼中形成水滴凝結。這些通風式電纜格蘭頭容易組裝，材料分塑料（聚酰胺）或金屬（黃銅）兩種。

數據手冊；*附件：TE Connectivity 通風式電纜格蘭頭數據手冊.pdf

特性

• 電纜格蘭頭與通風堵塞與一體的二合一設計，設計緊湊
• 各種顏色選項和材料
• IP68和IP69級異物防護
• 符合UL標準
• PG、公制和NPT螺紋版本
• 通風功能于一體，提高了性能
• 設計緊湊，具性價比，且在重量/空間上節省
• 塑料和金屬本體選項
• 透氣膜 - 其核心特點：一種特殊的膜（由PTFE制成），允許空氣和蒸汽通過同時阻擋液體和顆粒物
• 工作溫度范圍
  • -40°C至+100°C（塑料本體）
  • -20°C到+100°C（金屬本體）
• UL94-V2可燃性等級

尺寸 - 塑料本體

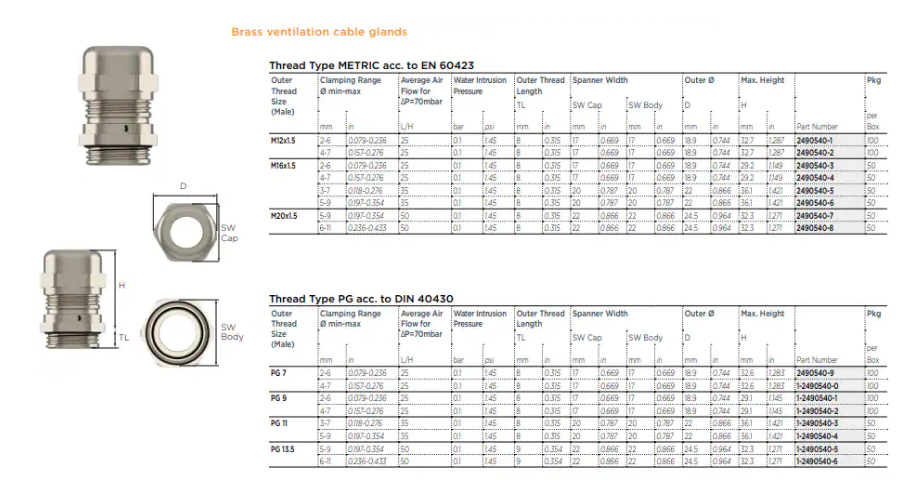

尺寸 - 金屬本體

TE Connectivity 通風式電纜格蘭頭技術解析與應用指南

一、產品概述與技術原理

TE Connectivity 通風式電纜格蘭頭是一款創新型工業級組件，完美融合電纜密封與壓力平衡雙重功能。該產品通過特殊設計的通風膜結構實現革命性突破——在維持IP68/IP69高級別防護等級的同時，實現殼體內外空氣交換。

?核心工作機制?：

• 采用PTFE材質通風膜，允許空氣和水蒸氣自由通過，同時有效阻隔液體和顆粒物侵入
• 通過壓力平衡機制消除因溫度變化或海拔差異導致的內外壓差
• 獨特的2合1集成設計，將傳統電纜格蘭頭與通風塞功能合二為一

二、關鍵技術特性與性能參數

防護等級與材料選擇

• ?防護等級?：塑料材質達IP68/IP69，金屬材質達IP66/67/68/69
• ?材料選項?：聚酰胺(PA6)和黃銅兩種主體材料
• ?工作溫度?：
  • 聚酰胺版本：-40°C至+100°C
  • 黃銅版本：-20°C至+100°C

螺紋規格與電纜適配

產品提供三種國際標準螺紋規格：

• ?公制螺紋?：M12、M16、M20
• ?PG螺紋?：PG7、PG9、PG11、PG13.5
• ?NPT螺紋?：NPT3/8、NPT1/2

每種規格對應不同的電纜直徑范圍，如M12型號適配2-6.8mm或4-7.8mm電纜。

三、核心優勢與工程價值

技術創新優勢

1. ?空間優化?：緊湊設計為控制面板內部釋放更多寶貴空間
2. ?成本效益?：減少獨立通風設備需求，顯著降低總裝成本
3. ?安裝便利?：?jiǎn)我唤M件簡化安裝流程，提升施工效率

可靠性提升

• ?防冷凝保護?：有效防止殼體內部結露，消除因潮濕引發的電氣故障
• ?熱管理?：維持穩定內部溫度環境，延長敏感電子元件壽命
• ?壓力平衡?：防止密封件和殼體因壓力差受損

四、行業應用場景分析

重點應用領域

1. ? 電動汽車基礎設施(EVI) ?：充電樁等戶外設備的可靠防護
2. ?工業自動化?：工廠控制系統免受環境因素影響
3. ?戶外照明?：滿足照明行業特殊要求的防護解決方案
4. ?新能源領域?：太陽能組合箱、逆變器等關鍵設備
5. ?軌道交通?：應對惡劣天氣和溫度變化的嚴苛環境

選型指導原則

• ?環境適應性?：根據工作環境溫度選擇聚酰胺或黃銅材質
• ?防護等級需求?：確定所需的IP防護級別
• ?電纜規格匹配?：按照電纜直徑選擇對應型號
• ?地區標準兼容?：根據出口市場選擇相應螺紋標準

五、技術實踐要點

安裝注意事項

• 確保殼體開孔螺紋與格蘭頭螺紋規格精確匹配
• 安裝時保持通風膜清潔無損傷
• 按照推薦扭矩值進行緊固，避免過度擰緊

維護建議

• 定期檢查通風膜狀態，確保無堵塞
• 監測殼體內部有無冷凝現象
• 檢查密封性能，及時更換老化部件

六、市場競爭力分析

該產品的差異化競爭優勢體現在：

• ?全球化兼容?：同時滿足亞洲、歐洲和美洲市場標準
• ?多功能集成?：2合1設計減少零部件數量和安裝工序
• ?高性價比?：相比傳統解決方案具有明顯的成本優勢
