在現代電子設備中，開關電源因其高效率、大電流輸出能力而被廣泛使用。芯伯樂（XBLW）的LM2576/LM2596系列是一款52kHz/150kHz開關頻率的3A降壓穩壓器，具備寬輸入電壓范圍、高效率和全面的保護功能，適用于工業電源、車載設備、通信模塊等多種高功率應用場景。

01產品概述
XBLW LM2576/LM2596是一款單片集成的高效率降壓開關穩壓器，提供固定輸出電壓（3.3V、5V、12V）和可調輸出版本（1.23V~37V）。其輸入電壓范圍寬達6V至40V，最大輸出電流3A，開關頻率LM2576為52kHz，LM2596為150kHz，可使用標準電感，極大簡化電源設計。 該芯片集成頻率補償和固定頻率振蕩器，具備過流保護、熱關斷和軟啟動功能，提供TO220-5和TO263-5兩種封裝，適用于不同功率與空間要求的應用。

02版本區別





03核心特性詳解

高輸出電流能力

LM2576/LM2596可持續輸出3A電流，滿足大多數中高功率負載需求，適用于主板、顯卡、服務器等設備。

寬輸入電壓范圍

輸入電壓支持6V至40V，適應多種電源環境，包括車載電源、工業電源適配器等。

高效率轉換

LM2596采用150kHz開關頻率，配合外部電感和快恢復二極管，效率最高可達88%以上，顯著降低系統發熱。

LM2576采用52kHz開關頻率，相較于LM2596頻率更低，適合對效率要求極高的應用。

完善的保護機制

集成逐周期電流限制、熱關斷和軟啟動功能，確保系統在短路、過載或過熱情況下安全運行。

04典型應用場景

工業電源模塊

適用于PLC、工控主板、電機驅動等工業設備，提供穩定可靠的中壓轉低壓電源。

車載電子設備

寬輸入電壓范圍使其非常適合車載充電器、行車記錄儀、導航系統等12V/24V電源環境。

通信設備與網絡模塊

可用于路由器、交換機、5G模塊等通信設備的二次電源轉換，提供純凈、高效的電源輸出。

05典型應用電路設計指南

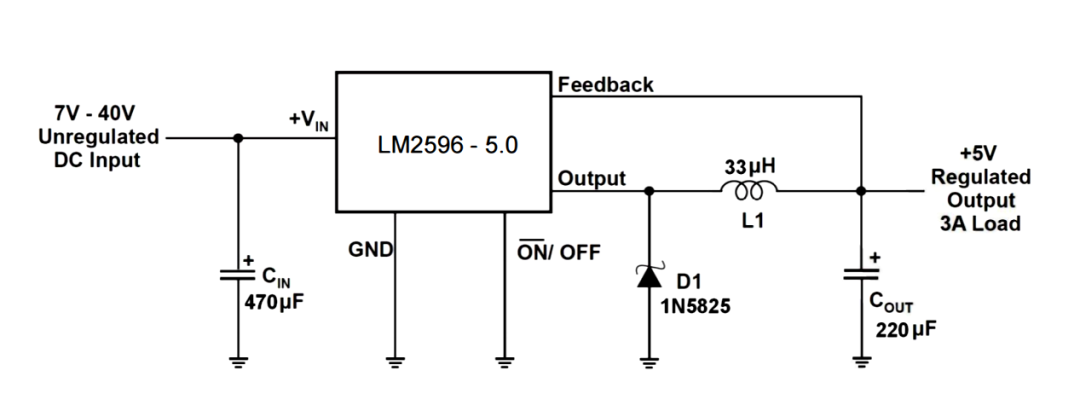

1 固定輸出版本應用固定電壓版本電路極為簡潔，僅需輸入電容、輸出電容、電感和肖特基二極管四個外部元件即可工作。推薦使用低ESR的鋁電解或固態鉭電容，電感值根據負載電流在15μH~100μH之間選擇。

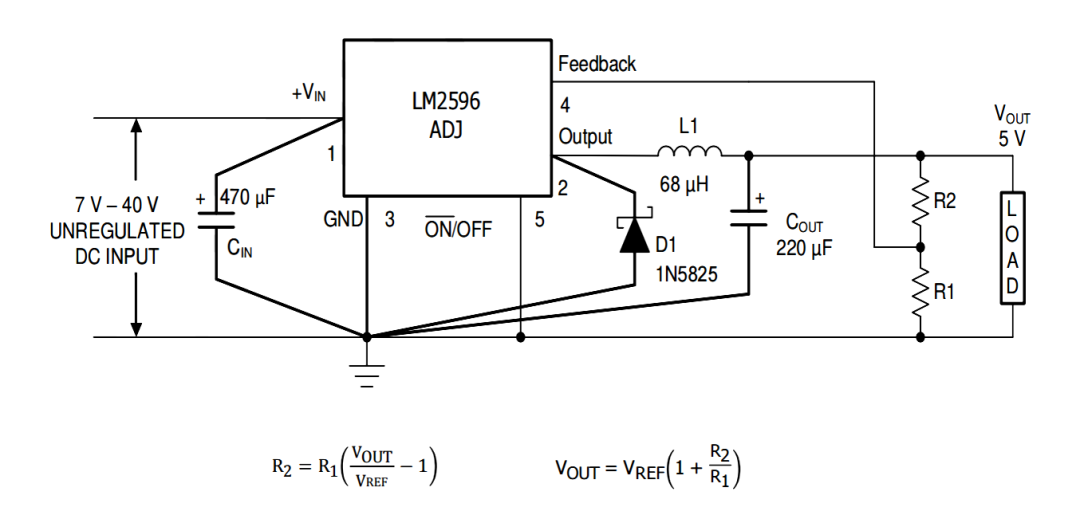

2 可調輸出版本應用可調版本通過兩個外部電阻設置輸出電壓，公式如下： Vout = Vref × (1 + R2/R1) 其中 Vref = 1.23V。建議R1取值1kΩ~10kΩ，R2根據所需輸出電壓計算選擇。為提高穩定性，可在R2兩端并聯一個前饋電容（CFF），典型值為10nF~22nF。



06總結
簡芯伯樂XBLW LM2576/LM2596系列降壓開關穩壓器以高效率、大電流、寬輸入電壓和完善的保護功能，成為工業、車載、通信等中高功率電源設計的理想選擇。其簡潔的外圍電路、靈活的電壓配置和可靠的性能，可幫助客戶快速實現高效、穩定的電源系統設計，優化整體成本與開發周期。
