隨著SSD（固態硬盤）向 “更高速度、更小體積、更低功耗” 升級，其對供電方案的要求愈發嚴格——既需在高速讀寫時提供穩定大電流，又要在休眠時降低功耗；既要避免紋波影響數據準確性，又能夠在掉電時快速放電保障安全。

為此，帝奧微專門推出3A同步降壓DC-DC DIO60843，以 “全負載高效率、低紋波潔凈供電、大電流小體積” 為核心亮點，搭配寬輸入電壓、Power-Good信號、多重保護等特性，完美適配 SSD從消費級到工業級的多樣化供電需求！

DIO60843簡介及主要參數

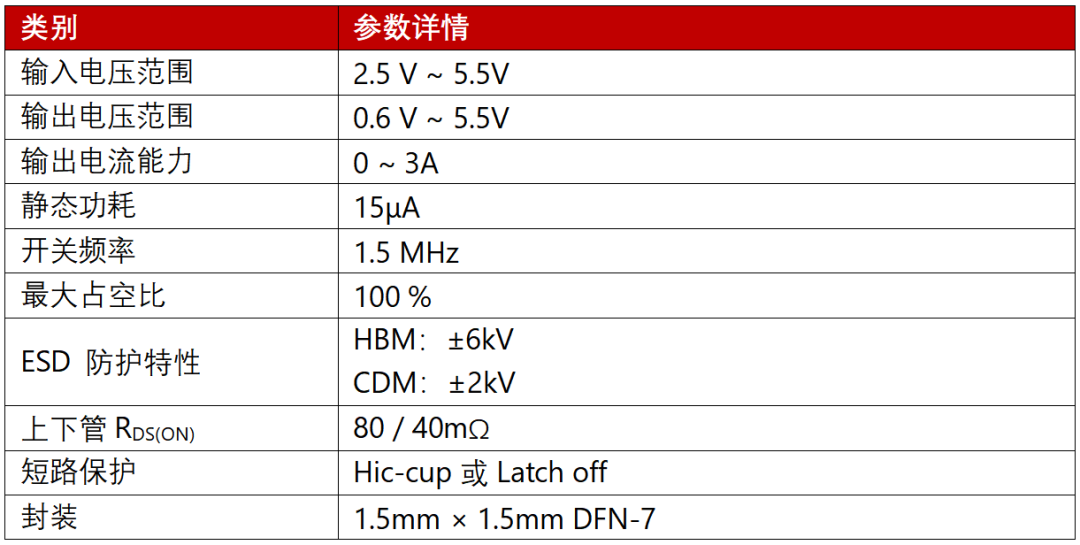

DIO60843是一款高集成度同步降壓DC-DC 轉換器，采用固定頻率恒定導通時間（COT）架構，集成低導通內阻功率開關，支持3A持續輸出電流，1.5MHz高開關頻率可縮小外圍元件尺寸，1.5mm×1.5mm QFN-7超小封裝可滿足一些高密度布局的應用場景。該產品可應用在SSD、TV、PC、以及各類便攜電子如手機、平板等。其核心參數如下：

DIO60843應用框圖

DIO60843性能解析

一、全負載高效率：適配 SSD “休眠 - 讀寫” 雙模功耗需求

SSD的工作狀態有工作模式（連續讀寫）和低功耗模式（空閑、待機、睡眠），DIO60843 通過兩大設計實現全負載高效，精準匹配不同場景的需求。

1、輕載低功耗：靜態電流僅15μA，SSD休眠時大幅降低供電回路損耗，尤其對移動設備（如筆記本SSD）而言，可間接延長設備續航；

2、重載低損耗：低RDS (ON) 功率開關，搭配1.5MHz高開關頻率，在3A重載時轉換效率可達93%以上，減少SSD供電模塊發熱，避免因高溫導致的性能降頻等問題。

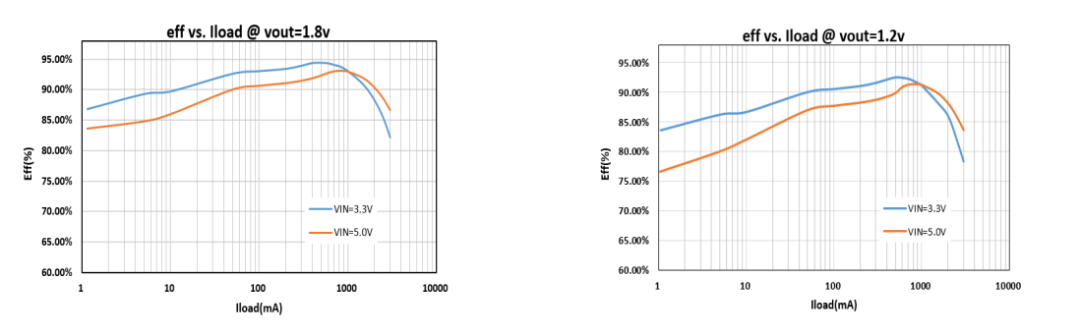

DIO60843帶載效率解析：

二、低紋波潔凈供電：守護SSD數據讀寫準確性

SSD的NAND存儲顆粒和控制器對供電紋波較為敏感 —— 若供電紋波過大，可能導致：①數據寫入時出現 “位錯誤”，增加ECC糾錯負擔；②控制器指令執行異常，引發讀寫延遲甚至卡頓。

DIO60843采用固定頻率COT架構，1.5MHz恒定開關頻率避免頻率波動導致的紋波增大；配合低ESR陶瓷輸出電容，輕載時輸出紋波可控制在±10mV以下，重載時輸出紋波不超過±5mV，為SSD提供 “無擾潔凈” 的供電環境，從源頭減少數據讀寫錯誤風險，保障 SSD存儲可靠性。

DIO60843輸出紋波特性解析：

三、SSD專屬 “保障特性”：從供電到安全的全鏈路守護

1、Power-Good（PG）信號：SSD控制器可通過PG引腳檢測供電是否穩定 —— 當DIO60843輸出電壓達到目標值的90%以上時，PG引腳才輸出高電平，確保SSD在供電就緒后再啟動讀寫，避免 “上電即工作”導致的數據錯誤。

2、多重保護：DIO60843自帶多重保護，如短路保護（防止SSD內部短路燒毀供電）、熱關斷保護（避免高溫損壞）、欠壓鎖定保護（防止低壓供電不穩定）等，為SSD提供 “全天候” 安全防護。

3、快速放電：SSD在意外掉電或進入深度休眠時，輸出端電容若殘留電壓，可能導致：① 存儲顆粒未完成數據 “Flush” 操作，造成數據丟失；② 下次上電時電壓疊加，損壞敏感元件。DIO60843集成3Ω主動放電電阻，當EN引腳拉低后可將輸出電壓迅速降至0.1V以下，完全符合JEDEC SSD掉電安全標準，為數據保駕護航。

4、快速瞬態響應：SSD從 “休眠”切換到 “高速讀寫”時，負載電流會從幾mA驟升至3A，DIO60843的COT控制架構配合負載電流直接感應控制策略，可快速抑制輸出電壓波動，輸出電壓不超過±3%(Vout=1.8V)，確保SSD讀寫性能穩定。

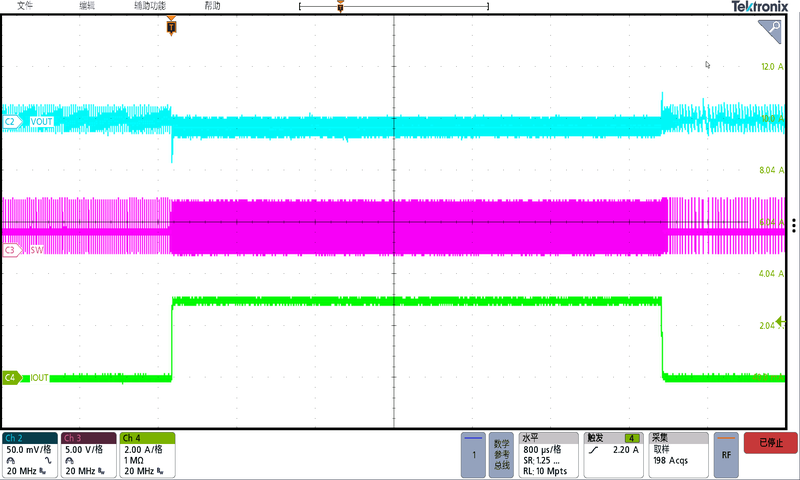

DIO60843動態響應特性解析：VIN=5V VOUT=1.8V (Iload = 0.01A to 3.0A)

總結

DIO60843 —— SSD供電的 “高效穩定搭檔”

從 “全負載高效率”降低SSD功耗與發熱，到 “低紋波”保障數據讀寫準確，再到 “3Ω快速放電”確保掉電安全，同時疊加PG信號、寬壓、多重保護等特性，DIO60843以 “針對性設計”成功解決了SSD供電的核心痛點；1.5mm×1.5mm超小QFN封裝更適配SSD的高密度布局需求，是消費級/工業級SSD應用的理想供電方案。

帝奧微持續深耕存儲、消費電子領域的電源解決方案，未來將推出更多貼合場景需求的高性能DC-DC產品，助力SSD等設備突破性能瓶頸！
