該AFE49I30是用于光學生物傳感/PPG 和 ECG 測量應用的模擬前端。該器件支持多達六個開關發光二極管 （LED） 和多達四個光電二極管。最多可以定義 24 個信號相位，并且可以同步方式從每個相位獲取 PPG 或 ECG 信號。
*附件：afe49i30.pdf

特性

• 支持多達 24 個相位的信號采集
• 每個 PPG 相位靈活分配 6 個 LED、4 個 PD
• 同步 PPG/ECG 信號采集，每個相位可配置為 PPG 或 ECG，并以不同的數據速率
• 同步 PPG/ECG 支持高達 1 kHz 的數據速率
• 僅心電圖模式支持高達 4 kHz 的數據速率
• PPG信號鏈：
  • 系統信噪比高達 108 dB（16 μA PD 電流）
  • 低電流，可在可穿戴設備上連續運行，典型值：LED 為 15 μA，接收器為 20 μA
• PPG變送器：
  • 支持共陽極LED配置
  • 8 位可編程 LED 電流，范圍范圍為 25 mA 至 250 mA
  • 兩個 LED 并聯點亮的模式，具有獨立的每相電流控制
  • 每相可編程 LED 導通時間
  • 同時支持 6 個 LED 用于 SpO 2 、HRM 或多波長 HRM
• PPG接收器：
  • 支持 4 個時間復用光電二極管輸入
  • 2 個并行接收器，可同時對兩個 PD 通道進行采樣
  • 每個TIA輸入端均有單獨的環境失調減法DAC，每相控制為8位，范圍可調至255 μA
  • 每個TIA輸入端的單獨LED失調減法DAC，具有5位每相控制和
    15.5μA范圍
  • 接近 100 dB 的環境抑制，最高可達 10 Hz
  • 具有可編程帶寬的噪聲濾波
  • 跨阻增益：3.7 kΩ至1 MΩ
• 心電圖信號鏈
  • 1導聯心電圖，帶RLD輸出，用于偏置
  • INA增益可在1.6 – 13范圍內編程
  • 4 kHz采樣率下<1 μVrms輸入噪聲（1-150 Hz帶寬）
  • 集成 450 Hz 低通濾波器
  • 交流、直流引線關閉檢測，電流為 3.125-100 nA 和可編程中斷
• 支持外部時鐘和內部振蕩器模式
• 可選擇采集與系統主時鐘同步的數據
• 自動消除環境、LED 的直流
• 具有 128 個樣本深度的 FIFO
• 我^2^C接口
• 2.6 mm × 2.1 mm DSBGA，0.4 mm 間距
• 電源：Rx：1.7 V-1.9 V（LDO旁路）;1.9 V-3.6 V（啟用 LDO），Tx：3 V-5.5 V，IO：1.7-3.6 V
• 支持 2 個電源作 - 1.8 V、5 V

參數

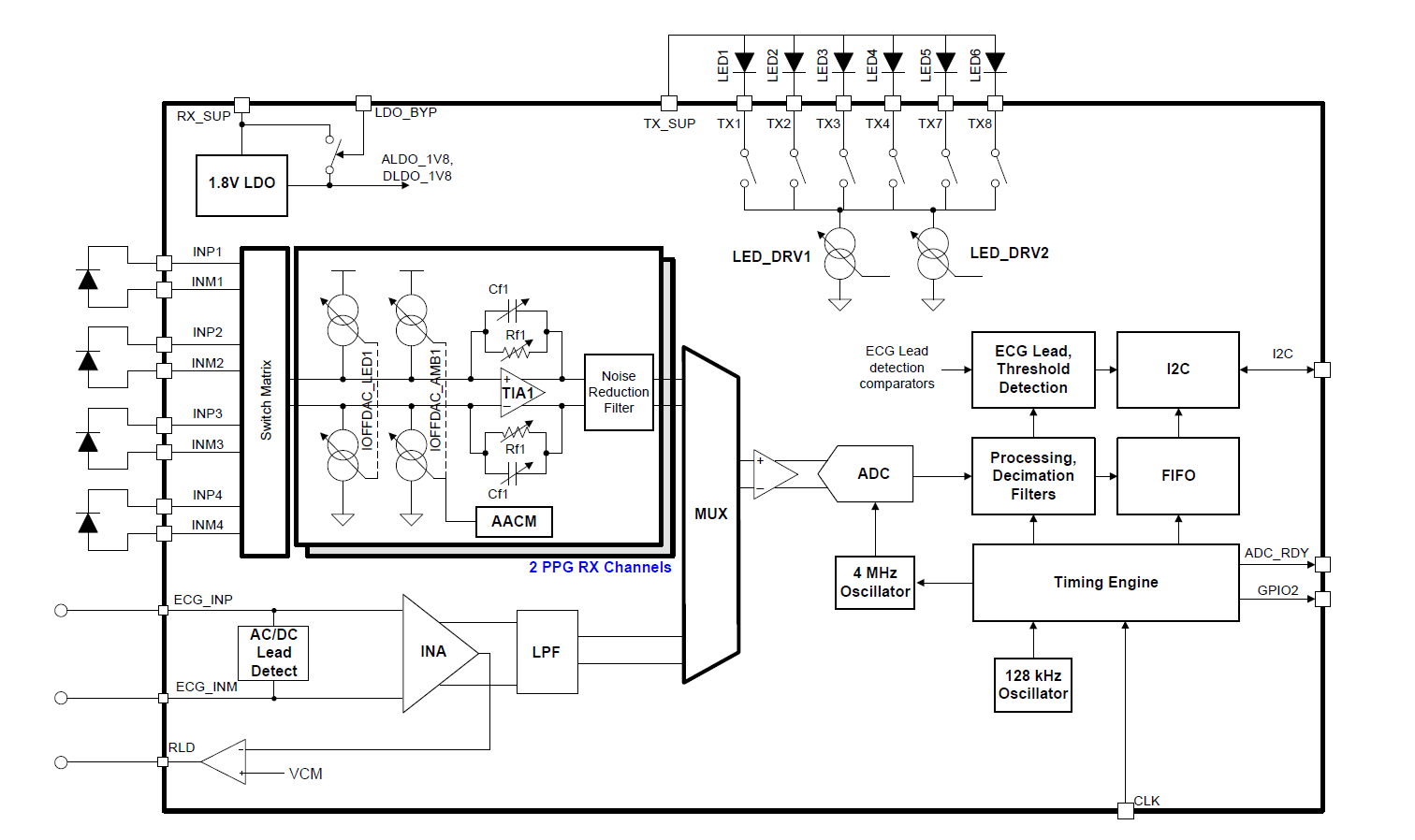

方框圖

AFE49I30 是德州儀器推出的超小尺寸集成模擬前端（AFE），核心優勢為多傳感器同步采集、低功耗設計及高集成度，專為可穿戴設備的光學生理監測（PPG）和心電監測（ECG）場景設計。

核心參數與特性

1. 多模式采集能力：支持 up to 24 個信號相位配置，可靈活分配 6 路 LED 驅動和 4 路光電二極管（PD）輸入；每相位可獨立配置為 PPG 或 ECG 模式，支持同步采集。
2. 數據速率：同步 PPG/ECG 模式最高 1 kHz 采樣率，純 ECG 模式最高 4 kHz 采樣率，滿足高精度生理信號監測需求。
3. PPG 性能：系統 SNR 最高 108 dB（16 μA PD 電流下）；LED 電流 8 位可編程（25 mA-250 mA），支持雙 LED 并行驅動；環境光抑制能力近 100 dB（up to 10 Hz），跨阻增益可配置（3.7 kΩ-1 MΩ）。
4. ECG 性能：1 導聯 ECG 設計，集成右腿驅動（RLD）偏置；儀表放大器（INA）增益可編程（1.6-13）；1-150 Hz 帶寬內輸入噪聲 <1 μVrms，內置 450 Hz 低通濾波器。
5. 供電與封裝：接收端（Rx）供電 1.7 V-1.9 V（LDO 旁路）或 1.9 V-3.6 V（LDO 使能），發射端（Tx）3 V-5.5 V，IO 口 1.7 V-3.6 V；采用 30 引腳 DSBGA 封裝（2.6mm×2.1mm），0.4mm 引腳間距，超小占位。

核心功能模塊

• 信號鏈：PPG 接收端含 2 個并行接收器，支持 4 路時分復用 PD 輸入，每路 TIA 輸入配備環境偏移減法 DAC（8 位，up to 255 μA）和 LED 偏移減法 DAC（5 位，15.5 μA 量程）；ECG 支持交 / 直流導聯脫落檢測（3.125-100 nA 電流，可編程中斷）。
• 低功耗設計：LED 驅動典型電流 15 μA，接收端典型電流 20 μA，適配可穿戴設備長續航需求。
• 數據存儲與接口：集成 128 樣本深度 FIFO，減少主機中斷頻率；通過 I2C 接口通信，支持外部時鐘或內部振蕩器模式，可與系統主時鐘同步。

應用場景

適用于可穿戴設備心電監測（ECG）、光學生心率監測（HRM）、心率變異性（HRV）分析、脈搏血氧飽和度（SpO?）測量、基于脈搏傳輸時間（PTT）的血壓監測及最大攝氧量（VO? Max）檢測等場景。

設計要點

1. 電源配置：支持雙電源供電（如 1.8 V 和 5 V），需為 Rx、Tx 及 IO 口配置獨立電源路徑，降低串?dāng)_。
2. 布局規范：由于封裝尺寸小、引腳密度高，需嚴格控制電源去耦和接地，模擬信號與數字線路分開布線，避免噪聲干擾生理信號采集。
3. 傳感器適配：LED 需采用共陽極配置，PD 輸入需匹配跨阻增益范圍，確保信號完整性；ECG 電極需配合 RLD 功能優化偏置設計，提升共模抑制比。
