在各種電源、電機控制、繼電器驅動及工業控制系統中，普通整流二極管常被用于抑制感性負載的反向電動勢，保護驅動電路安全。然而，很多工程師在實際設計中只關注“電流夠不夠、耐壓夠不夠”，忽視了電路動態特性、器件響應時間及散熱問題，導致整流二極管出現發熱、損壞或保護失效等問題。本文將從FAE角度，結合典型案例，分析感性負載應用中整流二極管常見問題及優化建議。

一、典型應用場景
繼電器或電磁閥驅動
當繼電器線圈斷電時，線圈的磁場能量會以反向高壓形式釋放，可能擊穿驅動三極管或MOS管。為防止這種電壓尖峰，通常會在負載兩端并聯整流二極管（續流二極管）以吸收能量。
電機控制與剎車電路
電機在關閉或換向時，同樣會產生反向感應電動勢。此時整流二極管用于釋放電機繞組能量，避免控制芯片或驅動MOS受損。
繼電器陣列或多負載并行系統
在PLC控制、繼電器矩陣、汽車控制系統中，二極管數量多、布局復雜，稍有設計不當就可能引起干擾串?dāng)_、熱集中或誤動作。

二、常見問題與分析
1. 反向電壓尖峰未被完全抑制
問題描述：
盡管設計中已并聯續流二極管，但在開關管關斷瞬間仍能在波形上看到明顯尖峰，甚至損壞器件。
原因分析：
所選二極管反向恢復時間過長（如普通1N4007在低頻適用，但在幾十kHz電機PWM場景下反應太慢）。
二極管與負載之間走線過長，存在寄生電感。
器件布局遠離開關節點，產生電壓過沖。
解決方案：
改用快恢復（FR）或超快恢復（UF）二極管，如UF4007、FR107等。
將二極管盡量靠近負載兩端布局，縮短環路。
嚴重場合可在MOS管與負載間并聯RC吸收或TVS管。

2. 二極管過熱或燒毀
問題描述：
客戶反饋二極管在繼電器陣列中工作一段時間后明顯發燙，甚至出現開路失效。
原因分析：
感性負載釋放能量大，二極管每次續流持續時間長。
環境溫度高或銅箔面積太小，導致散熱不良。
二極管連續工作在高頻驅動下，平均功耗遠超額定值。
解決方案：
選擇更大電流額定值的整流二極管，如1N5408替代1N4007。

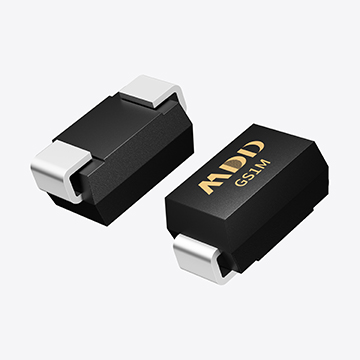

在PCB上加大銅箔散熱面積，或使用貼片功率二極管（如SM4007）。
若為電機應用，可在驅動端增加緩沖電阻或RC吸收網絡，分擔能量。

3. 續流二極管導致系統響應變慢
問題描述：
在某些高速電磁閥控制系統中，用戶發現動作遲緩、響應延遲。
原因分析：
普通整流二極管在釋放反向能量時，實際上延長了磁場衰減時間。這對于低速開關無影響，但對要求響應快的系統（如汽車噴油閥、電機剎車）會導致動作延遲。
解決方案：
使用齊納二極管+普通二極管串聯的能量釋放方案，允許反向電壓上升至齊納電壓后快速消散能量。
選用專用快斷型續流二極管或TVS 管抑制方案，平衡保護與響應速度。

4. 多通道系統中出現串?dāng)_或誤觸發
問題描述：
在多繼電器板或PLC控制板中，有時會出現某一路動作導致其他通道誤觸發。
原因分析：
共用地線或供電母線設計不合理，感應干擾通過地線回路耦合。
二極管位置不合理，寄生電感導致能量耦合到相鄰?fù)ǖ馈?br />解決方案：
優化布局，保證每個繼電器回路都有獨立的續流回路。
采用星型接地設計，避免地線壓降干擾邏輯端。
對邏輯端口增加RC濾波，提升系統抗干擾能力。

三、FAE建議與總結
普通整流二極管雖簡單，但在感性負載應用中其恢復速度、熱特性與布局設計至關重要。FAE在支持客戶設計時，應重點關注以下幾點：
匹配負載類型選擇器件：
低頻控制 → 普通整流二極管（1N400x 系列）；
高頻PWM或快速斷電系統 → 快恢復/超快恢復二極管。
熱設計要充分：
檢查工作占空比、功率損耗；
加強銅箔散熱或使用SMD封裝替代方案。
布局盡量靠近保護點：
減少寄生電感，縮小保護環路。
兼顧保護與響應速度：
對于響應要求高的電路，考慮使用齊納二極管或TVS管替代。
通過在設計早期關注這些細節，整流二極管不僅能安全保護電路，還能提升系統的可靠性與響應性能。
