TE Connectivity L000659-02 Wi-Fi^?^ 6E三頻段天線是一款2.4GHz至2.5GHz、4.9GHz至6GHz、6GHz至7.125GHz中心饋電全向陣列天線。該天線專門設計用于補充內部或外部安裝的Wi-Fi 6E無線網絡系統。L000659-02天線配有集成可旋轉N型公頭連接器和套管底座，便于安裝。該款全向陣列天線提供高性能光束模式和三頻段Wi-Fi覆蓋，包括傳統的Wi-Fi、Wi-Fi 6、Wi-Fi 6E和Wi-Fi 7。L000659-02天線支持直接接入點安裝以及直立或倒置方向。這款三頻段天線非常適合用于WLAN、自動化和控制、室外和室內應用。

數據手冊：*附件：TE Connectivity L000659-02 Wi-Fi? 6E三頻段天線數據手冊.pdf

特性

三頻段Wi-Fi^?^ 覆蓋，包括傳統Wi-Fi、Wi-Fi 6、Wi-Fi 6E和Wi-Fi 7
高性能波束模式
直連接入點（AP）安裝
適用于垂直或反向方向

規格

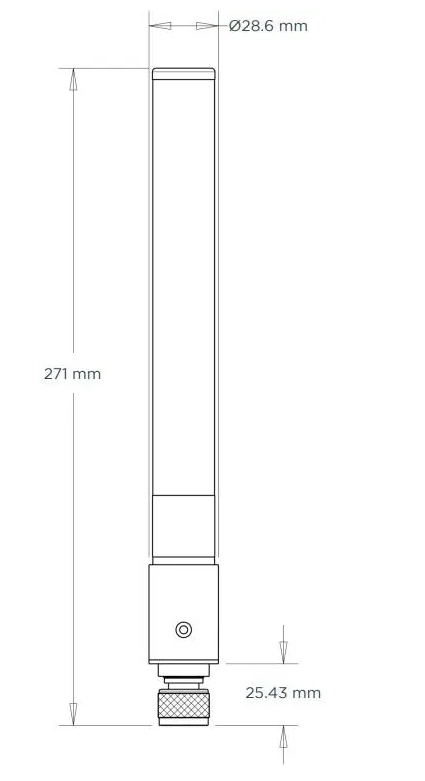

機械圖

TE Connectivity L000659-02 Wi-Fi 6E三頻段天線技術解析

一、產品概述

?L000659-02?是一款專為Wi-Fi 6E無線網絡系統設計的三頻段全向陣列天線，采用中心饋電設計，工作頻率范圍覆蓋：

?2.4-2.5 GHz?：傳統Wi-Fi頻段
?4.9-6.0 GHz?：Wi-Fi 6/6E頻段
?6.0-7.125 GHz?：Wi-Fi 6E擴展頻段

該天線配備?可旋轉Type-N公頭連接器?和帶套筒的底座，便于安裝操作。密封設計支持室內外?直立安裝?或室內?倒置安裝?，具備極高的安裝靈活性。

二、核心特性與技術優勢

主要特性

?三頻段覆蓋?：完整支持從傳統Wi-Fi到最新Wi-Fi 7標準
?高性能波束?：優化的輻射模式提供穩定信號覆蓋
?直接接入點安裝?：簡化系統集成流程
?雙定向安裝?：直立或倒置安裝適應不同場景需求

技術亮點

該天線特別適用于以下應用場景：

?WLAN網絡?：企業級和家庭無線網絡
?全系列Wi-Fi標準?：Wi-Fi 7(802.11be)、Wi-Fi 6E(802.11ax)、Wi-Fi 6(802.11ax)、Wi-Fi 5(802.11ac)、Wi-Fi 4(802.11n)、802.11b/g
?自動化與控制?：工業物聯網應用
?室內外部署?：適應多樣化環境需求

三、電氣參數詳解

關鍵性能指標

頻率范圍(MHz)	電壓駐波比	峰值增益(dBi)	總效率(%)	3dB波束寬度(°)	最大輸入功率(W)
2400-2500	<3.0:1	-	80	50	-
4900-6000	<2.0:1	5.8	79	20	2
6000-7125	-	6.2	76	20	-

?極化方式?：線極化，垂直方向
?方位角波束寬度?：360°全向覆蓋
?標稱阻抗?：50歐姆

四、機械與環境規格

機械參數

?尺寸?：271mm(高)×?28.6mm(直徑) / 10.67×?1.13英寸
?重量?：137克 / 0.30磅
?外殼材料?：聚碳酸酯，UV防護(白色)
?連接器?：Type-N公頭(可旋轉)
?風載荷?：120mph / 193kph

環境適應性

?工作溫度?：-40°C至+70°C / -40°F至+158°F
?儲存溫度?：-40°C至+70°C / -40°F至+158°F
?認證標準?：RoHS兼容、CE和UKCA認證

五、輻射模式分析

2.4-2.5 GHz頻段

? 方位面(Theta 90°) ?：在所有頻率點(2400MHz、2450MHz、2500MHz)均保持穩定全向輻射特性，增益均勻分布。

? 仰角面(Phi 0°) ?：在60°至300°范圍內呈現典型的全向天線輻射特征。

4.9-6.0 GHz頻段

?方位面?：在4900MHz、5600MHz、6000MHz測試點保持良好全向性，最大增益約5.8dBi。

?仰角面?：波束寬度約為20°，適合中距離覆蓋應用。

6.0-7.125 GHz頻段

?方位面?：在6100MHz、6600MHz、7125MHz頻率點均表現出優異的全向性能，最大增益達6.2dBi。

六、安裝與包裝信息

包裝規格

?單元包裝?：1×L000659-02天線，尺寸318×43×43mm
?主包裝箱?：16個單元包裝，尺寸355×255×210mm
?航空托盤?：864個天線，尺寸143×120×80cm
?海運托盤?：1152個天線，尺寸186×120×80cm

運輸重量

?單元包裝?：0.19kg / 0.42磅
?主包裝箱?：3.27kg / 7.21磅
?航空托盤?：188.58kg / 415.75磅
?海運托盤?：247.44kg / 545.52磅

七、應用建議與設計考量

部署建議

?室內安裝?：可利用倒置安裝方式優化天花板部署
?室外部署?：密封設計確保在惡劣環境下穩定運行
?系統集成?：直接接入點安裝簡化網絡架構

性能優化

?位置選擇?：利用全向特性實現均勻覆蓋
?頻率規劃?：根據實際需求優化三頻段資源配置
?維護保養?：定期檢查連接器狀態確保性能穩定
