神經元設備的發展經歷了從基礎信號檢測到多功能智能集成的演進過程。自1920年代腦電圖（EEG）信號首次被發現以來，神經電極技術逐步發展，如1957年出現的鎢微絲電極。1970年代，膜片鉗技術的出現使細胞內記錄成為可能，成為研究離子通道的“金標準”。隨著人工智能的興起，尤其是1950年代圖靈測試的提出，計算機學習與神經網絡算法逐漸成熟。1970年代腦機接口（BCI）技術的提出，標志著神經科學與AI的交叉融合。進入21世紀，隨著納米技術、柔性電子和光學成像的發展，出現了如Neuropixels探針、人工感覺神經元設備和閉環神經調控系統等先進設備，推動了神經元設備在靈敏度、生物相容性和功能集成方面的顯著進步（圖1）。

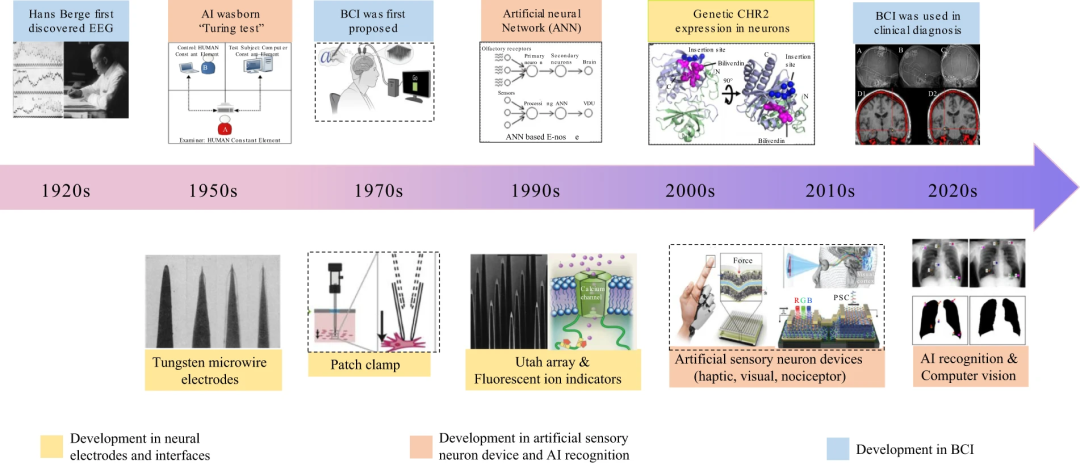

圖1：神經元設備的發展歷程

1920年代：起點是腦電圖（EEG）信號的發現，這標志著人類首次能夠無創地記錄大腦的電活動1950年代：出現了鎢微絲電極，實現了對單個神經元電活動的記錄；同時圖靈測試的提出，為后來人工智能與神經科學的融合埋下伏筆。1970年代：膜片鉗技術的出現，使得對單個離子通道的高精度研究成為可能，是細胞內記錄的“金標準”；腦機接口（BCI） 的概念在這一時期被正式提出。1990年代 - 2000年代：技術進入集成化階段，出現了猶他陣列等微電極陣列（MEA），實現了對神經元群體的同步記錄；同時，熒光離子指示劑（如CHR2）的發展，為光學成像打開了大門。2010年代 - 2020年代：領域進入爆發期。人工感覺神經元設備（觸覺、視覺、痛覺）被開發出來，用于模擬和替代生物感官；AI識別技術（如人工神經網絡ANN）與BCI技術深度融合，推動了臨床診斷和智能假肢等應用的發展。該圖展示了該領域從單一信號檢測到多功能集成，從宏觀記錄到微觀調控，從基礎研究到臨床與人工智能應用的演進路徑。

HUIYING

神經元接口設備的分類概述

細胞內記錄設備

膜片鉗技術：通過玻璃微管穿透細胞膜記錄離子通道活動，具有高時間分辨率，但操作復雜且難以并行記錄。

自動化與納米化發展：如垂直納米線電極陣列（VNEA）和高密度神經電子接口（CNEI）實現了對多個神經元的并行記錄，模擬膜片鉗的電流/電壓鉗模式，具備良好的生物相容性（圖2）。

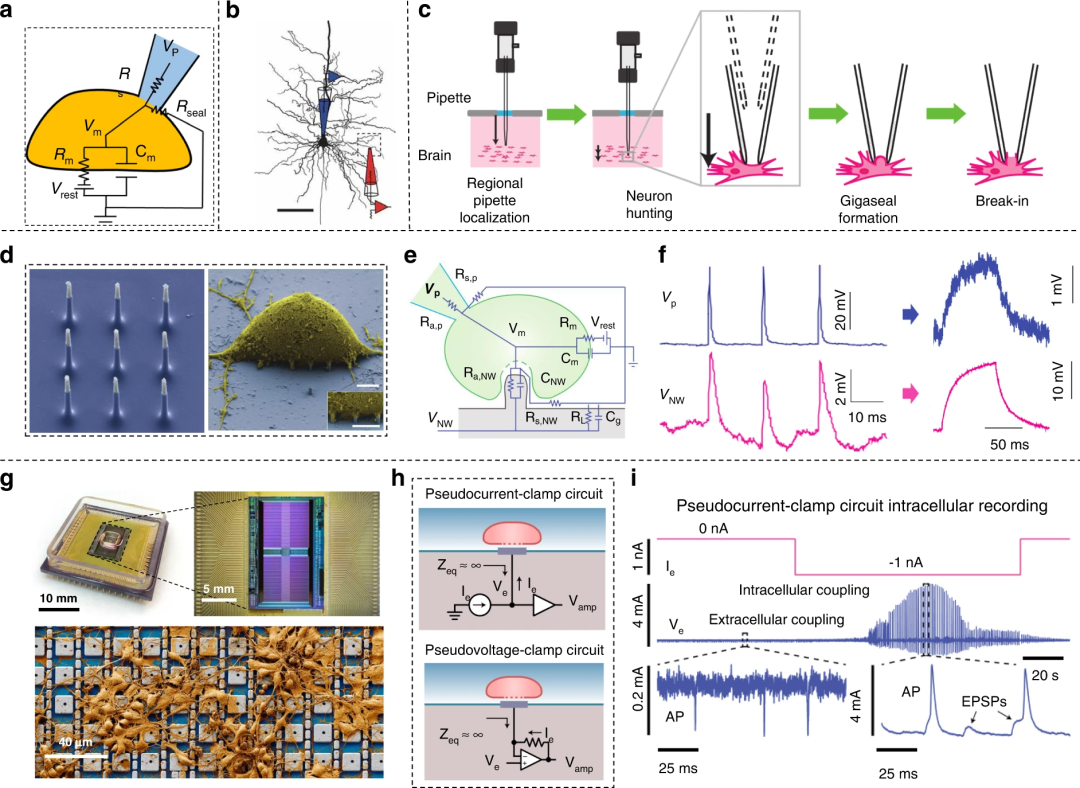

圖2：用于細胞內記錄的神經元接口設備

圖2展示了細胞內記錄技術的演進，從傳統方法到現代納米技術。

圖2 a-c.膜片鉗技術：

a. 展示了傳統的玻璃微管穿刺細胞進行記錄的原理。

b. 展示了利用該技術記錄的軸突體動作電位（APs）和興奮性突觸后電位（EPSPs）。

c. 展示了自動化膜片鉗機器人，實現了高通量、自動化的細胞內記錄，降低了技術門檻。

圖2 d-f.納米線電極陣列（VNEA）：

展示了這種納米級器件可以垂直穿透細胞膜，實現對培養的神經元進行細胞內記錄和刺激，具有良好的生物相容性。

圖2 g-i.高密度神經電子接口（CNEI）：

這是一種革命性的技術，它通過數千個高密度電極，模擬膜片鉗的功能，實現了大規模、并行的細胞內記錄。

它可以在偽電流鉗（pCC）和偽電壓鉗（pVC）模式之間切換，分別記錄膜電位和離子通道電流。

i. 表明通過特定的電刺激，可以將細胞外記錄信號轉換為細胞內測量。

細胞內記錄技術正從黃金標準但低通量的膜片鉗，向自動化、高通量的機器人技術，并最終向可擴展、大規模并行的納米電子接口方向發展。

細胞外記錄設備

傳統電極陣列：如猶他陣列，采樣范圍廣但易造成組織損傷。

柔性與高密度探針：如NeuroGrid和Neuropixels探針，可實現大規模神經元活動記錄，具備高空間分辨率和良好的信號質量。

多功能集成探針：結合電刺激、藥物釋放和光學調控，如帶有微流控通道的探針，可同時記錄電活動并釋放神經遞質（圖3）。

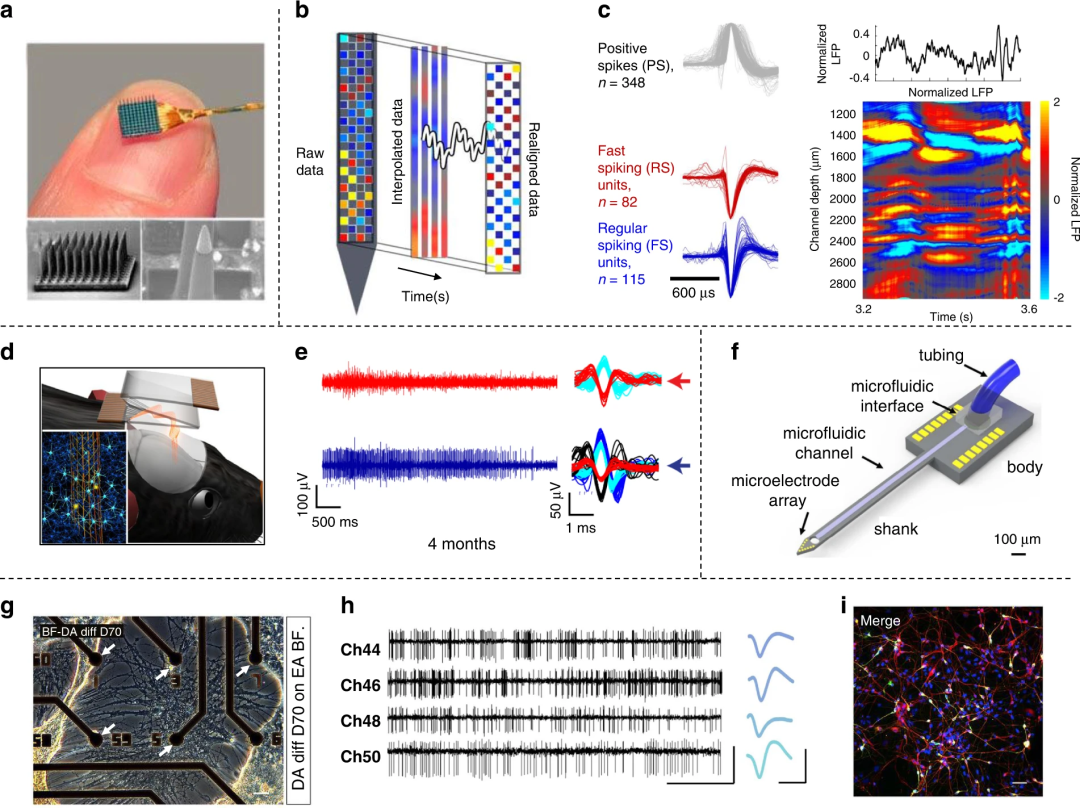

圖3：用于細胞外記錄的神經元接口設備

圖3聚焦于記錄神經元群體電活動的細胞外記錄技術。

圖3a.猶他陣列：一種經典的剛性微電極陣列，采樣范圍廣，但因其剛性易導致組織損傷和炎癥。

圖3 b-c.Neuropixels探針：新一代的高密度硅基探針，包含上千個記錄點，能夠在腦中實現大規模、單神經元分辨率的記錄。圖3 c顯示了在人類皮層中記錄到的不同神經元動作電位和局部場電位（LFP）。

圖3 d-e.網狀電子器件：這是一種柔性、與腦組織模量匹配的電子器件，能夠與腦組織無縫融合，顯著減少免疫反應，實現了長達數月的穩定記錄（圖e顯示了對側腦區的同步記錄）。

圖3 f.多功能神經探針：集成了微流控通道的探針，可以在記錄電活動的同時，向特定腦區輸送神經活性物質（如藥物），實現了“記錄-干預”一體化。

圖3 g-i.多功能微電極陣列（MEA）：

g. 和 i. 顯示在MEA上培養的多巴胺能神經元高度成熟且表達特異性標記物，證明了器件良好的生物相容性。

h. 展示了從四個通道記錄到的自發電活動，用于研究神經網絡的放電模式。

細胞外記錄技術的發展趨勢是更高密度、更大規模、更柔性和更多功能集成，以實現長期、穩定、多維度的神經信息獲取。

光學成像記錄設備

離子傳感器：如K?、Ca2?熒光探針，用于實時監測離子動態。

基因編碼探針：如GCaMPs，提高了熒光信號的亮度和準確性。

納米材料傳感器：如金納米團簇、上轉換納米顆粒，增強了成像分辨率和生物相容性，適用于自由運動動物的神經活動監測（圖4）。

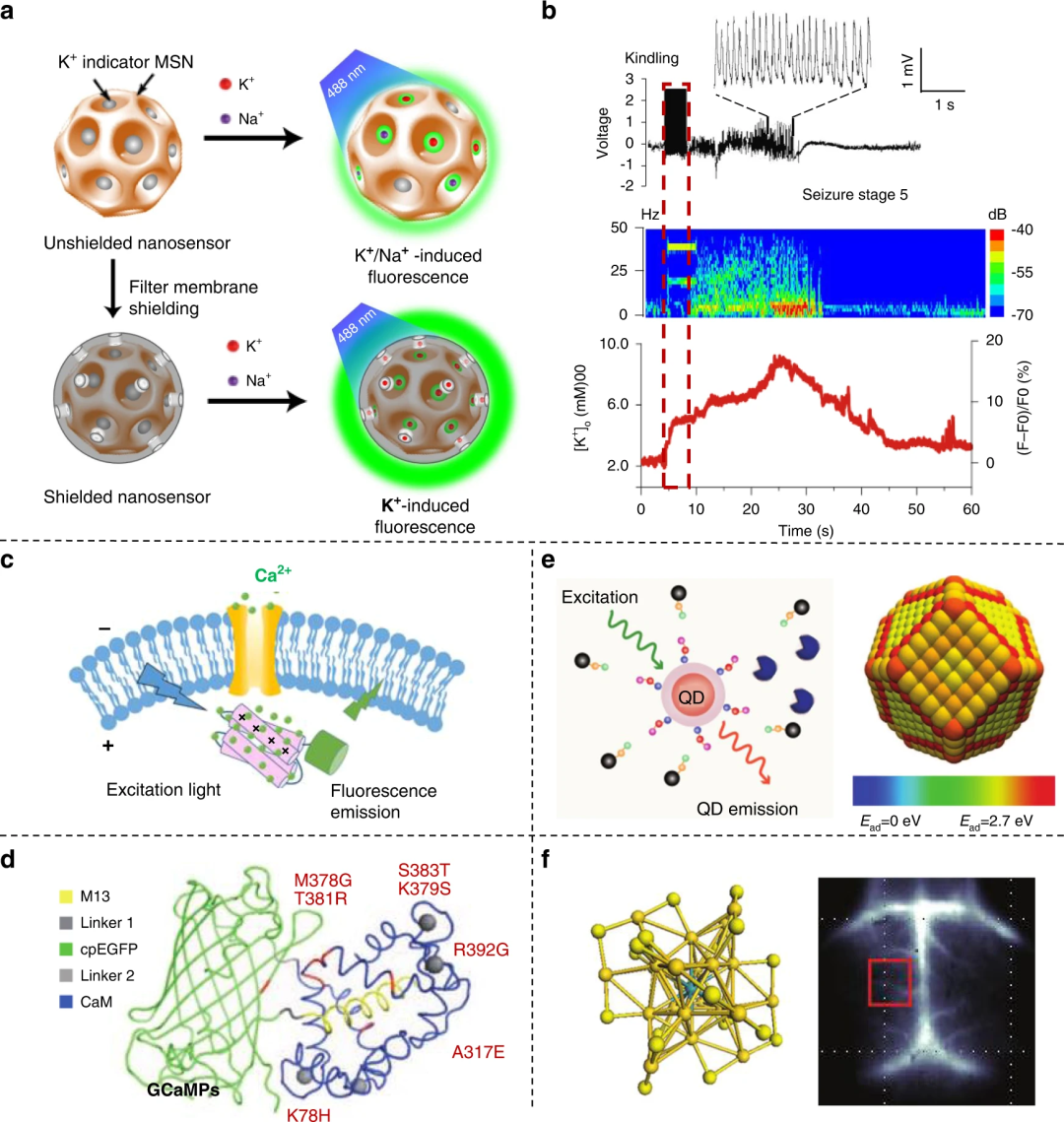

圖4：用于光學成像記錄的神經元接口設備

圖4展示了利用光學和化學傳感器進行神經活動成像的技術。

圖4 a-b.鉀離子（K?）納米傳感器：

a. 展示了將K?指示劑封裝在介孔二氧化硅納米顆粒中，制成對K?高度敏感的納米傳感器。

b. 在癲癇小鼠模型中，K?納米傳感器的熒光信號與癲癇發作時的電信號高度相關，實現了在自由活動動物體內無創監測神經電活動。

圖4 c-d.鈣離子（Ca2?）指示劑：

c. 展示了基因編碼的鈣指示劑（如GCaMP）的結構原理。

d. 是GCaMP的分子結構圖，這類指示劑被廣泛應用于活體研究中，通過鈣信號間接反映神經元的活動。

圖4 e.納米顆粒生物傳感器： 如量子點（QD），具有熒光強、穩定性好等優點，可作為先進的生物傳感器。

圖4 f.金納米團簇：原子級精確的金納米團簇可用于近紅外二區（NIR-II） 腦部高分辨率成像，圖中顯示了其結構和小鼠腦部血管的清晰成像。

光學成像技術通過基因編碼指示劑和先進納米材料，提供了高空間分辨率、無創或微創的神經活動監測手段，是對電生理記錄的重要補充。

HUIYING

神經元設備的應用領域

神經調控

腦機接口（BCI）：通過植入微電極陣列實現雙向通信，控制機器人假體并反饋觸覺信號。

閉環深部腦刺激（DBS）：用于治療帕金森病、抑郁癥等，通過實時檢測生物標志物進行精準刺激（圖5）。

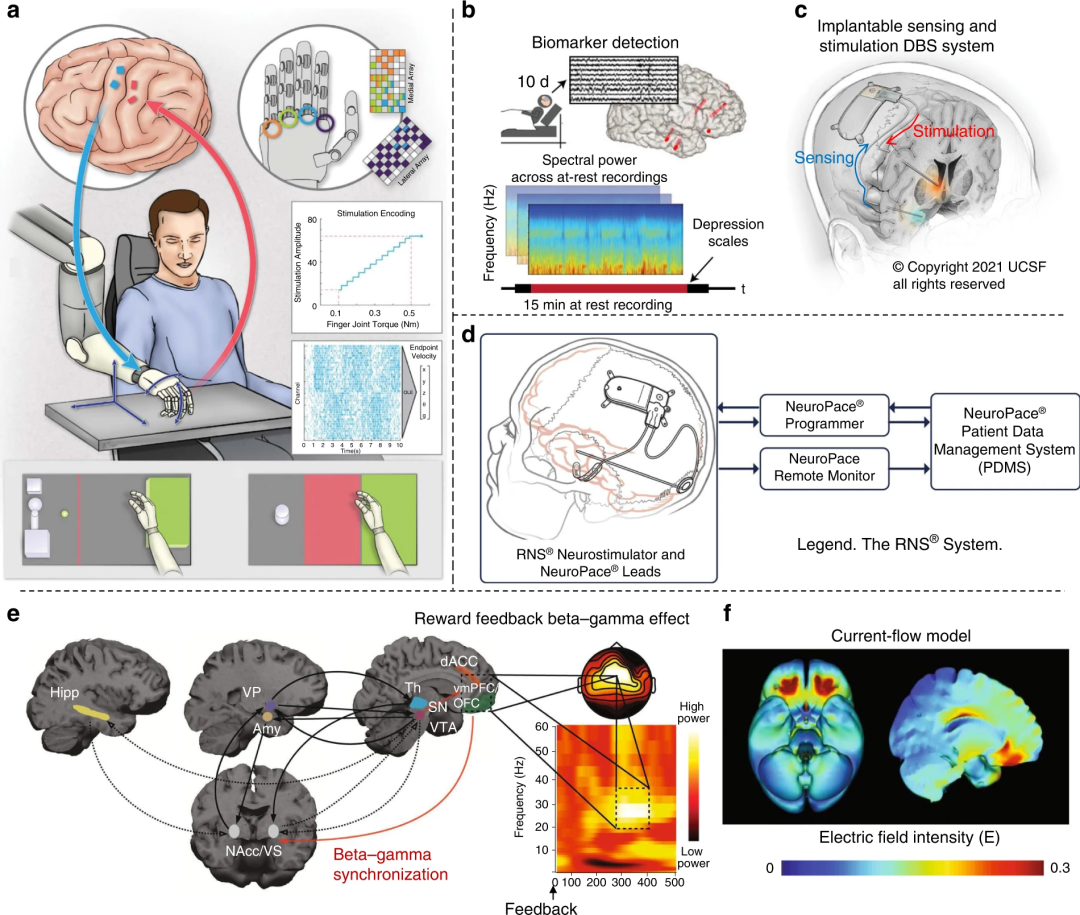

圖5：應用于神經調控的神經電活動記錄

圖5展示了神經元設備在治療神經系統疾病方面的臨床應用。

圖5 a.雙向腦機接口（BCI）系統：該系統通過植入的微電極陣列記錄運動意圖以控制機械臂，同時刺激感覺皮層以產生觸覺反饋，形成一個完整的“感知-控制-反饋”閉環。

圖5 b-d.閉環深部腦刺激（DBS）系統：

b. 和 c. 展示了一種完全植入式的DBS系統（如NeuroPace RNS System），可以持續記錄神經活動（如10天），檢測特定的疾病生物標志物（如癲癇發作前兆）。

d. 展示了該系統在檢測到異常信號時，能自動發出電刺激進行干預，從而有效減少癲癇發作。

圖5 e-f.非侵入性神經調控：

展示了使用經顱交流電刺激（tACS） 治療強迫癥（OCD）。

e. 模型整合了β-γ腦電節律與獎賞學習回路。

f. 是三維重建的皮層表面電流流動模型，用于精準定位刺激靶區。

閉環調控是神經調控的未來，它通過實時監測、解碼并干預異常的神經活動，實現了個性化、自適應的疾病治療。

人工感覺神經元設備

模擬生物感官系統（如觸覺、視覺），將外部刺激轉化為電信號。

例如VO?基觸覺傳感器、視覺-觸覺融合系統（BASE），可用于假肢控制和機器人操作（圖6）。

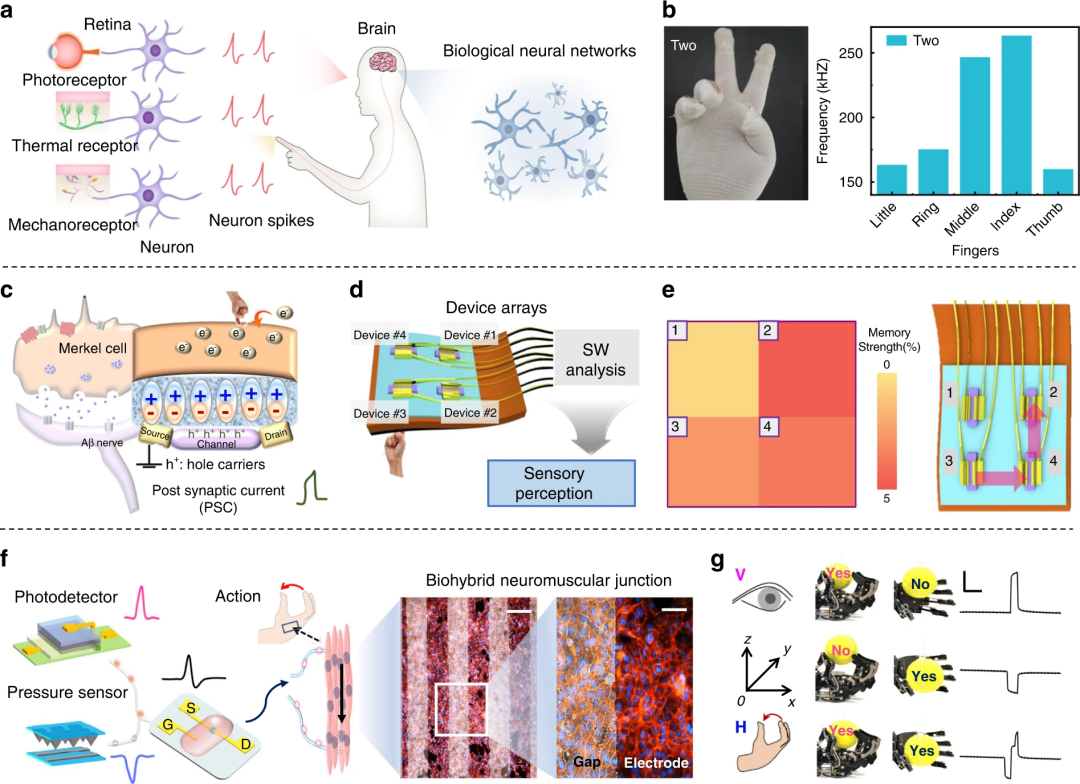

圖6：用于模擬人類感覺系統的人工神經元感覺設備

圖6展示了模仿生物感官的人工感覺神經元設備。

圖6 a.生物感知系統示意圖：展示了皮膚中的機械感受器、視網膜中的光感受器等將外部刺激轉化為電脈沖（峰電位）的基本原理。

圖6 b.人工尖峰曲率感覺神經元：使用VO?材料制成的器件，可以對手指彎曲姿勢（如手勢“二”）做出響應，并以放電頻率編碼信息。

圖6 c-e.人工本體-突觸觸覺感覺器官（AiS-TSO）：

c. 模擬了觸覺中的Merkel細胞在壓力下引起Ca2?內流的機制。

d-e. 該器件陣列不僅能感知觸摸，還能通過像素值的大小“記憶”觸摸的順序，實現了感知與記憶的一體化。

圖6 f-g.雙模態人工感覺神經元（BASE）：

這是一個里程碑式的工作，將視覺（光電探測器）和觸覺（壓力傳感器） 信息在一個器件上融合。

融合后的信號可以控制肌肉細胞或機器人手臂，使機器人能更準確地抓取目標物體（僅靠觸覺或視覺單一模式容易失?。?/span>

人工感覺神經元通過模擬生物感官的換能機制和編碼方式，并實現多模態信息融合，為下一代智能假肢和機器人提供了關鍵的感知能力。

人工智能記憶與識別

模擬人腦學習與記憶機制，如視網膜啟發的運動識別硬件、光脈沖神經突觸網絡。

實現模式識別、運動檢測和自主學習，處理速度遠超生物神經網絡（圖7）。

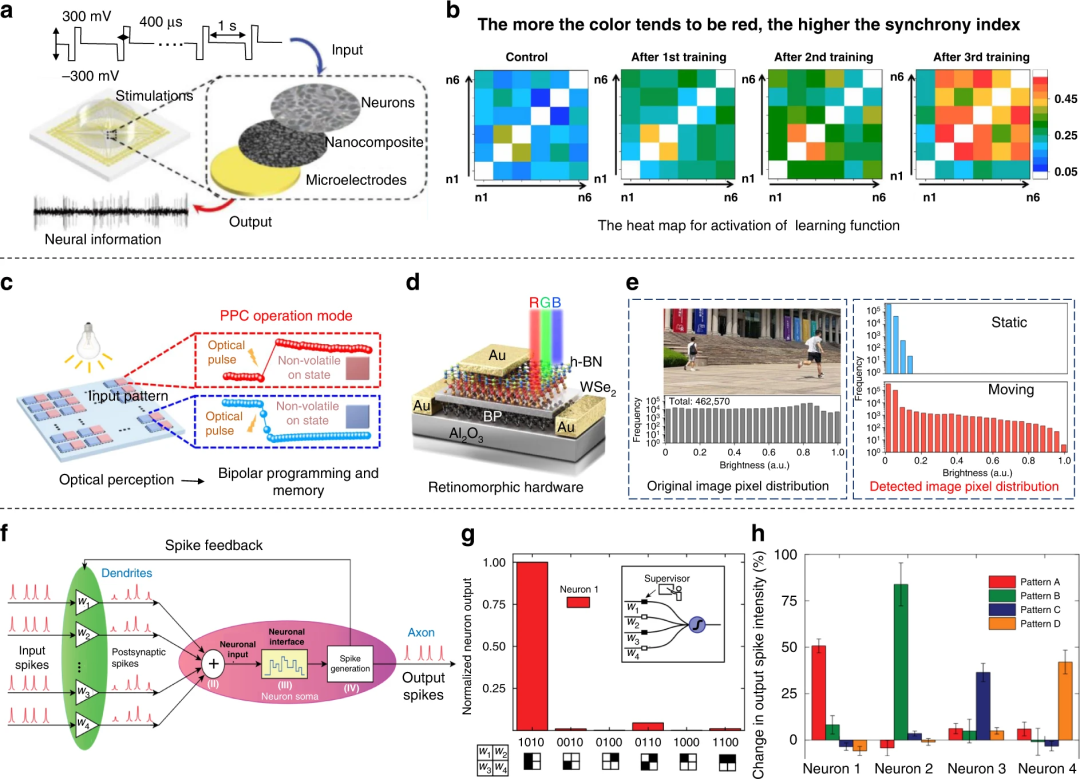

圖7：人工智能記憶與識別

圖7展示了模擬大腦學習和記憶功能的硬件系統。

圖7 a-b.基于MEA的神經網絡學習：

a. 使用高通量MEA對海馬神經元進行記錄和電刺激。

b. 熱圖顯示，隨著訓練時間的增加，神經元網絡的同步性指數上升，表明網絡通過電刺激被成功地“訓練”，學會了特定的活動模式。

圖7 c-e.視網膜啟發的運動檢測與識別（MDR）硬件：

c-d. 展示了模擬視網膜光感受器和雙極細胞功能的二維硬件結構，它集成了光學感知、記憶和識別三個模塊。

e. 該硬件能有效區分靜止和運動物體：靜止物體的像素亮度接近零，而運動物體的像素亮度分布在整個區域。

圖7 f-h.光脈沖神經突觸網絡：

f. 展示了全光學脈沖神經元的工作機制，光脈沖從突觸前神經元傳入，經過權重處理后形成突觸后峰電位。

g. 單個神經元在監督模式下成功學習并識別了“1010”模式。

h. 由四個光子神經元組成的網絡，在四種不同訓練模式后，表現出不同的峰電位強度變化，表明其成功識別了這四種模式。

這些硬件通過模擬神經元的可塑性和脈沖通信機制，實現了類腦的學習、記憶和識別功能，其運行速度遠超生物腦，為處理復雜數據提供了新范式。

HUIYING

總結

神經元設備作為神經科學與工程技術交叉的產物，已在信號記錄、神經調控、感官模擬與人工智能識別等方面取得顯著進展。未來發展方向包括：

提高靈敏度與時空分辨率：開發更小尺寸、更高性能的電極與傳感器。

增強生物相容性：采用納米材料、二維材料等降低免疫反應。

實現多功能集成：構建閉環監測-刺激系統，用于癲癇、阿爾茨海默病等長期治療。

融合人工智能：利用神經網絡算法提升數據處理與模式識別效率。

盡管在信號質量、組織兼容性和臨床轉化方面仍面臨挑戰，但隨著材料科學、納米技術和AI的進一步發展，神經元設備有望在神經疾病治療、智能假體和類腦計算等領域發揮更大作用。
