ADS1235-Q1 是一款精密、7200-SPS、Δ-Σ （ΔΣ） 模數轉換器 （ADC），集成了可編程增益放大器 （PGA）。該器件還包括診斷功能，如PGA超量程和參考監視器。該ADC為高精度設備（包括稱重秤、應變片和電阻式壓力傳感器）提供高精度、零漂移轉換數據。

ADC具有信號和基準多路復用器，支持三個差分信號輸入和兩個基準輸入。ADC還包括一個低噪聲PGA，可提供1、64和128的增益。該ADC還具有24位ΔΣ調制器和可編程數字濾波器。
*附件：ads1235-q1.pdf

PGA 的高阻抗輸入 （1 GΩ） 可減少由傳感器負載引起的測量誤差。

ADC支持交流橋激勵，以消除傳感器接線中的漂移誤差。ADC為交流激勵作提供時鐘控制信號。

靈活的數字濾波器可編程用于單周期穩定轉換，并同時提供 50 Hz 和 60 Hz 線路周期抑制。

ADS1235-Q1采用5mm×5mm VQFN封裝，額定溫度范圍為–40°C至+125°C。

特性

• 符合 AEC-Q100 標準，適用于汽車應用
  • 溫度等級 1：–40°C 至 +125°C，T一個
• 24 位高精度 ADC：
  • 120,000 次無噪聲計數
    （10 mV 輸入，10 SPS）
  • 失調漂移：1 nV/°C
  • 增益漂移：0.5 ppm/°C
• 三個差分或五個單端輸入
• 兩個參考輸入
• 寬輸入電壓范圍：±7 mV 至 ±5 V
• 低噪聲PGA，增益：1、64和128
• 數據速率：2.5 SPS 至 7200 SPS
• 交流或直流橋勵磁選項
• 用于零漂移作的斬波模式
• 同時提供 50 Hz 和 60 Hz 抑制模式
• 單周期建立模式
• 缺少參考輸入監視器
• 信號超量程監測器
• 溫度傳感器
• 循環冗余校驗 （CRC）
• 5V 或 ±2.5V 電源

參數

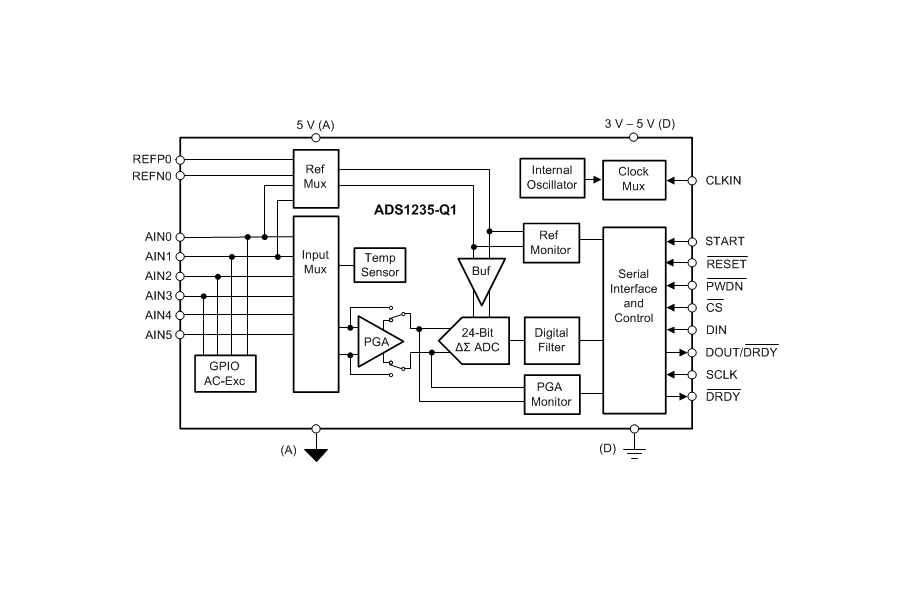

方框圖

ADS1235-Q1 是德州儀器推出的汽車級高精度 ΔΣ ADC，符合 AEC-Q100 標準，專為橋式傳感器設計，核心優勢是高分辨率、低漂移及豐富的校準與濾波功能。

核心參數與特性

• 分辨率與精度 ：24 位分辨率，無丟失碼；失調漂移低至 1 nV/°C，增益漂移低至 0.5 ppm/°C；10 mV 輸入、10 SPS 下噪聲無計數達 120,000。
• 輸入與增益 ：支持 3 路差分或 5 路單端輸入，輸入阻抗 1 GΩ；集成低噪聲 PGA，增益可選 1、64、128 倍，輸入電壓范圍 ±7 mV 至 ±5 V。
• 數據率與濾波 ：數據率 2.5 SPS-7200 SPS，可編程數字濾波器（sinc1-sinc4、FIR），F(xiàn)IR 模式支持同時抑制 50 Hz/60 Hz 工頻噪聲。
• 核心功能 ：支持?jǐn)夭Ｊ剑闫疲⒔涣鳂蚴郊?lì)（2 線 / 4 線模式）；內置溫度傳感器、CRC 校驗、參考電壓監控、信號過范圍檢測；提供自校準、系統校準功能。
• 供電與接口 ：支持 5 V 單電源或 ±2.5 V 雙電源供電，數字電源 2.7 V-5.25 V；SPI 兼容串行接口，支持 STATUS 字節和 CRC 錯誤檢測。

應用場景

適用于車載稱重系統（OBW）、動態稱重系統、壓力測量、應變片數字化等汽車及工業高精度傳感場景。

封裝與訂購信息

• 采用 5mm×5mm 32 引腳 VQFN 封裝，帶裸露熱焊盤。
• 量產型號為卷帶包裝（3000 片 / 卷），符合 RoHS 標準。
• 引腳鍍層為 NIPDAUAG，MSL 等級 3，峰值回流溫度 260°C，工作溫度 - 40°C 至 125°C。
