DAC81408、DAC71408 和 DAC61408 （DACx1408） 是引腳兼容的 8 通道緩沖高壓輸出數模轉換器 （DAC） 系列，具有 16 位、14 位和 12 位分辨率。DACx1408 包括一個低漂移、2.5V 內部基準電壓源，在大多數應用中無需外部精密基準電壓源。這些器件指定為單調，并提供 ±1 LSB INL 的高線性度。

用戶可選擇的輸出配置可實現滿量程雙極性輸出電壓：±20 V、±10 V、±5 V 或 ±2.5 V 和滿量程單極性輸出電壓：40 V、20 V、10 V 或 5 V。每個DAC通道的滿量程輸出范圍是可獨立編程的。集成的DAC輸出緩沖器可以吸收或拉高達25 mA的電流，從而限制了對額外運算放大器的需求。每對通道都可以配置為提供帶失調校準的差分輸出。三個專用的 A-B 撥動引腳支持產生多達三個可能頻率的抖動信號。
*附件：dac71408.pdf

DACx1408 集成了一個上電復位電路，在上電時將 DAC 輸出接地。輸出保持此狀態，直到器件寄存器正確配置為工作。

與 DACx1408 的通信通過支持 1.7 V 至 5.5 V 工作電壓的 4 線串行接口執行。

特性

• 性能
  • 16位分辨率下的指定單調
  • INL：16位分辨率下最大±1 LSB
  • 星期二：FSR 最大值的 ±0.1%
• 集成2.5V精密內部基準電壓源
  • 初始精度：最大 ±2.5 mV
  • 低漂移：5 ppm/°C（典型值）
• 靈活的輸出配置
  • 輸出范圍：±2.5 V、±5 V、±10 V、±20 V
    0 至 5 V、0 至 10 V、0 至 20 V、0 至 40 V
  • 差分輸出模式
• 高驅動能力：±25 mA，電源軌電壓為 1.5 V
• 三個專用的A-B撥動引腳，用于抖動信號生成
• 模擬溫度輸出
  • 傳感器增益為 –4 mV/°C
• 50MHz SPI兼容串行接口
  • 4線模式，1.7V至5.5V工作電壓
  • 菊花鏈作
  • CRC 錯誤檢查
• 溫度范圍：–40°C 至 +125°C
• 小包裝
  • 6 mm × 6 mm，40 引腳 VQFN

參數

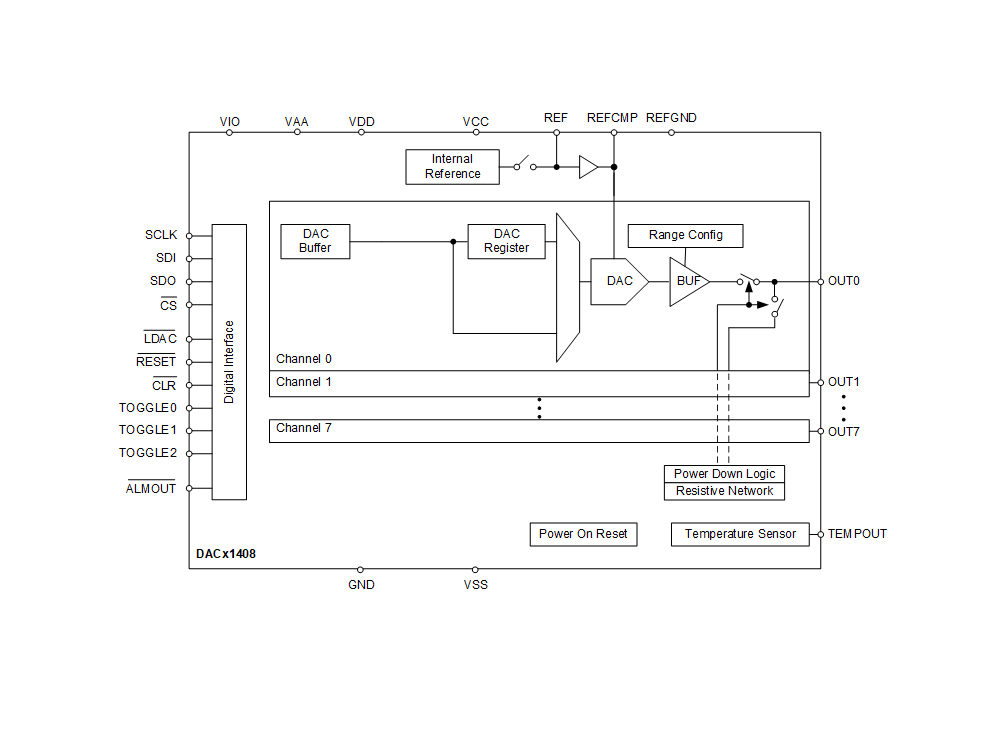

方框圖

DACx1408 系列是德州儀器推出的 8 通道高壓輸出數模轉換器（DAC），核心優勢為寬輸出電壓范圍、高分辨率與強驅動能力，集成內部精密參考源，支持靈活工作模式，適用于光網絡、工業自動化、測試測量等高壓控制場景。

一、核心產品特性與參數

1. 分辨率與精度

• 系列包含三款型號：16 位（DAC81408）、14 位（DAC71408）、12 位（DAC61408），均保證單調性，積分非線性誤差（INL）最大 ±1 LSB（16 位非 40V/±2.5V 范圍），總未調整誤差（TUE）最大 ±0.1% FSR，精度表現優異。
• 內置 2.5V 精密參考源，初始精度 ±2.5 mV，溫度漂移典型值 5 ppm/°C，支持外部參考輸入，適配不同精度需求。

2. 輸出與驅動能力

• 輸出電壓范圍靈活：單極性 05V/010V/020V/040V，雙極性 ±2.5V/±5V/±10V/±20V，支持通道成對配置為差分輸出模式，可補償直流偏移誤差。
• 驅動能力強：輸出緩沖器可源極 / 灌極 ±25 mA 電流，距電源軌 1.5V 時仍維持精度，直流輸出阻抗低至 0.05 Ω，負載調節 70 μV/mA，無需額外運放即可驅動多種負載。

3. 電源與環境

• 電源配置：數字 / 模擬電源（VDD/VAA）4.5V5.5V，IO 電源（VIO）1.7V5.5V，正輸出電源（VCC）9V41.5V，負輸出電源（VSS）-21.5V0V，無電源時序要求。
• 工作溫度范圍 -40°C~+125°C，結溫最高 150°C，集成熱關斷保護（140°C 觸發）與模擬溫度傳感器（輸出斜率 -4 mV/°C），環境適應性強。

4. 接口與速率

• 采用 4 線 SPI 兼容串行接口，支持 1.7V~5.5V 邏輯電平，最高時鐘頻率 50 MHz（VIO≥2.7V 時），支持菊花鏈、流模式與 CRC 錯誤校驗，通信可靠。
• 動態性能：建立時間 12 μs（±10V 范圍），壓擺率最高 4 V/μs，輸出噪聲密度 78 nV/√Hz（1 kHz 時）， glitch 脈沖 4 nV?s，信號完整性佳。

二、關鍵功能與工作模式

1. 靈活工作模式

• 切換模式（Toggle Mode） ：通過 3 個 TOGGLE 引腳或軟件控制，每個通道可在兩個預設值間切換，支持抖動信號生成，適配周期性信號輸出場景。
• 同步 / 異步更新 ：支持單通道異步更新或多通道同步更新（通過 LDAC 引腳 / 寄存器觸發），廣播模式可通過單次寫入同步更新多個通道輸出。
• 掉電與復位 ：支持通道獨立掉電（輸出經 10 kΩ 電阻接地）與全局掉電，具備上電復位（POR）、硬件復位（RESET 引腳）、軟件復位功能，復位后輸出鉗位至地。

2. 輔助功能

• 集成模擬溫度傳感器（TEMPOUT 引腳），實時監測器件結溫，配合熱關斷保護，提升系統可靠性。
• 支持通道間隔離：通道間 AC 串擾 4 nV?s，DC 串擾 0.25 LSB，數字饋通 1 nV?s，信號干擾小。

三、典型應用場景

1. 核心應用領域

• 光網絡：馬赫 - 曾德爾調制器（MZM）偏置控制。
• 工業自動化：伺服控制系統、CNC 機床電機控制、可編程電源。
• 測試測量：自動測試設備（ATE）、可編程窗口比較器、高壓信號源。

2. 典型應用電路

• 遠程地跟蹤電路 ：通過運算放大器平移參考電壓與參考地，補償模塊間地電位差（±300 mV 范圍內），避免地電位變化影響 DAC 輸出精度，適用于模塊化測試系統。

四、封裝與訂購信息

1. 封裝規格

• 采用 6 mm×6 mm 40 引腳 VQFN 封裝，底部帶散熱焊盤，需通過多個過孔連接 PCB 接地平面以優化散熱，滿足高壓大電流場景的熱管理需求。

2. 訂購型號

• 主要型號：DAC81408RHAR（2500 片 / 大卷帶）、DAC81408RHAT（250 片 / 小卷帶），DAC71408/DAC61408 型號規格一致，僅型號標識不同。
• 封裝特性：焊球材質為 NIPDAUAG， moisture sensitivity level（MSL）等級 3（260°C 峰值回流，168 小時存儲），符合 RoHS 標準，工作溫度 -40°C~+125°C。
