12 位 DAC61416、14 位 DAC71416 和 16 位 DAC81416 （DACx1416） 是引腳兼容的 16 通道緩沖高壓輸出數模轉換器 （DAC） 系列。DACx1416 包括一個低漂移、2.5V 內部基準電壓源，在大多數應用中無需外部精密基準電壓源。這些器件指定為單調，并提供 ±1LSB INL 的高線性度。
*附件：dac71416.pdf

用戶可選擇的輸出配置可實現 ±20V、±10V、±5V 或 ±2.5V 的滿量程雙極性輸出電壓，以及 40V、20V、10V 或 5V 的滿量程單極性輸出電壓。每個DAC通道的滿量程輸出范圍是可獨立編程的。集成的DAC輸出緩沖器吸收或拉高達25mA，從而限制了對額外運算放大器的需求。每對通道均可配置為提供帶失調校準的差分輸出。三個專用的 A-B 撥動引腳支持產生多達三個可能頻率的抖動信號。

DACx1416 集成了一個上電復位 （POR） 電路，該電路在上電時將 DAC 輸出接地。輸出保持此狀態，直到器件寄存器正確配置為工作。

與DACx1416的通信通過4線串行接口進行，支持1.7V至5.5V的工作電壓。

特性

• 性能
  • 指定單調，分辨率為 16 位
  • INL：16 位分辨率下最大 ±1 LSB
  • 星期二：FSR 最大值的 ±0.1%
• 集成 2.5V 精密內部基準電壓源
  • 初始精度：最大 ±2.5mV
  • 低漂移：5ppm/°C（典型值）
• 靈活的輸出配置
  • 輸出范圍：±2.5V、±5V、±10V、±20V 0V 至 5V、0V 至 10V、0V 至 20V 或 0V 至 40V
  • 差分輸出模式
• 高驅動能力：±25mA，電源軌為1.5V
• 三個專用的 A-B 撥動引腳，用于產生抖動信號
• 模擬溫度輸出
  • 傳感器增益為 –4mV/°C
• 50MHz SPI 兼容串行接口
  • 4線模式，1.7V至5.5V工作電壓
  • 菊花鏈作
  • CRC 錯誤檢查
• 溫度范圍：–40°C 至 +125°C
• 小包裝
  • 6mm × 6mm，40 引腳 VQFN

參數

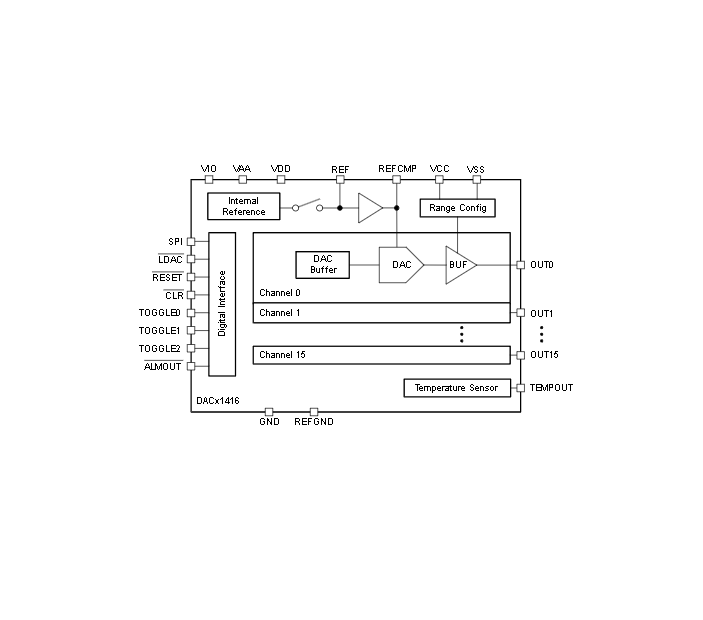

方框圖

DACx1416 系列（DAC61416/71416/81416）是引腳兼容的 16 通道高壓輸出數模轉換器（DAC），核心優勢為高分辨率、寬輸出范圍及靈活工作模式，適用于光模塊、半導體測試等場景。

核心產品參數

• 分辨率與精度 ：分別提供 12/14/16 位分辨率，16 位時 INL 最大 ±1 LSB，TUE 最大 ±0.1% FSR，確保高線性度。
• 參考電壓 ：集成 2.5V 精密內部參考，初始精度 ±2.5mV，溫度漂移典型值 5ppm/°C，支持外部參考輸入。
• 輸出特性 ：輸出范圍覆蓋 ±2.5V~±20V（雙極性）、0V~40V（單極性），支持差分輸出；驅動能力 ±25mA，輸出緩沖器減少額外運放需求。
• 接口與控制 ：50MHz SPI 兼容 4 線接口，支持菊花鏈、CRC 錯誤校驗；3 個專用 TOGGLE 引腳可生成抖動信號，支持同步 / 異步更新模式。
• 環境與封裝 ：工作溫度 - 40°C~125°C，采用 6mm×6mm 40 引腳 VQFN 封裝，帶散熱焊盤。

關鍵功能與模式

• 工作模式 ：支持切換模式（雙寄存器交替輸出）、差分模式（通道對配置）、掉電模式（輸出鉗位至地）。
• 保護與監測 ：集成上電復位（POR）、熱關斷（140°C 觸發）、模擬溫度傳感器（TEMPOUT 引腳，-4mV/°C 增益）。
• 寄存器配置 ：含輸出范圍、電源管理、同步 / 廣播等控制寄存器，支持流式寫入簡化多通道配置。

典型應用場景

• 光模塊：Mach Zehnder 調制器（MZM）偏置，支持 LiNbO?和 InP 類型調制器。
• 測試與測量：半導體測試設備、數據采集（DAQ）、實驗室儀器。
• 通信領域：長途 / 城域 DC 間互連設備。

設計與使用建議

• 電源配置：需 5 路電源（VIO/VDD/VAA/VCC/VSS），VDD 與 VAA 需等電位，建議靠近電源引腳放置去耦電容。
• 布局要點：模擬與數字信號分離布線，高頻信號（如 SCLK/SDI）需阻抗匹配，散熱焊盤需連接 PCB 接地平面。
• 特殊功能：切換模式可生成方波抖動信號，差分模式減少通道串?dāng)_，廣播寄存器支持多通道同步更新。
