TE Connectivity (TE) FP20自動多端口天線整合了4G、5G、CBRS、Wi-Fi? 、藍牙? 以及GNSS，可滿足所有連接需求。這些FP20天線提供6、7、8和9端口選項以及一系列額外鞭狀天線和連接器選項，適應所有重要的車輛網關和路由器的需求。帶外抑制濾波器保持一致的性能，L1和L5 GNSS屬性提高了定位精度和響應時間。TE FP20車用多端口天線可通過單個天線實現4G/5G、Wi-Fi、藍牙、GNSS L1+L5以及可選的VHF、UHF或700/800/900MHz覆蓋范圍。

數據手冊：*附件：TE Connectivity FP20自動多端口天線數據手冊.pdf

特性

提供6、7、8和9端口選項
寬頻覆蓋率
增加帶寬和信號強度
時尚美觀的設計
L1和L5 GNSS，以改進定位精度和響應時間
覆蓋所有LTE/5G波段（617MHz至7125 Mhz）、Wi-Fi、Bluetooth和GNSS
真正覆蓋全球的LTE和5G sub-6GHz頻率和頻段
帶外抑制濾波器
卓越的增益模式
低增益紋波
地平線上的高增益
效率：超過70%
通過紫外線、易燃性、濕度、沖擊、振動、震動認證

天線概述

TE Connectivity FP20多端口車載天線技術解析

一、產品概述

?FP20 AUTO MULTI-PORT VEHICLE ANTENNAS?是一款專為智能交通系統設計的多功能車載天線解決方案。該產品系列集成了4G、5G、CBRS、Wi-Fi、藍牙和GNSS多種通信技術，提供最高達9端口的配置選項。

二、核心特性

2.1 技術亮點

?多頻段覆蓋?：支持617-7125MHz全頻段，包括所有LTE/5G頻段
?定位增強?：L1和L5雙頻GNSS，顯著提升定位精度和響應速度
?高性能表現?：
- 增益紋波低
- 地平線方向高增益
- 整體效率超過70%

2.2 端口配置選項

端口數量	主要配置組合	適用場景
6端口	2×4G/5G + 3×Wi-Fi/藍牙 + 1×GNSS	基礎車載通信
7端口	2×4G/5G + 2×Wi-Fi/藍牙 + 2×GNSS + 1×鞭狀天線	應急通信
8端口	2×4G/5G + 4×Wi-Fi/藍牙 + 1×GNSS + 1×鞭狀天線	公共運輸
9端口	2×4G/5G + 4×Wi-Fi/藍牙 + 2×GNSS + 1×鞭狀天線	高級應用

三、電氣規格詳析

3.1 蜂窩通信性能（4G/5G/CBRS）

?工作頻段?：

617-698MHz：VSWR < 3.0:1，峰值增益3.7dBi
698-960MHz：VSWR < 2.5:1，平均效率37%
1427-1511MHz：VSWR < 2.5:1，隔離度>10dB
1690-4000MHz：VSWR < 2.0:1，峰值增益4.6dBi
4000-7125MHz：VSWR < 2.0:1，平均效率52-59%

3.2 GNSS定位系統

?單GNSS端口型號?：

L1頻段：1561/1575.42/1602MHz
L5頻段：1176.45MHz
LNA增益：28±3dB，噪聲系數<3dB

?雙GNSS端口型號?：

增強型增益性能：5.8-6.4dBi
雙LNA配置：25-28±3dB增益

3.3 Wi-Fi和藍牙性能

2.4-2.5GHz頻段：VSWR < 2.0:1，效率56%
4.9-6.0GHz頻段：峰值增益4.8dBi

四、機械與環境規格

4.1 機械參數

?尺寸?：245×63×84mm（不含鞭狀天線）
?重量?：365-416g（取決于型號）
?材料?：聚碳酸酯，UL94-V0阻燃等級

4.2 環境適應性

?工作溫度?：-40°C至+85°C
?防護等級?：IP67防塵防水
?認證標準?：
- 紫外線：ASTM D4674
- 振動：MIL-STD-810G
- 沖擊：IEC 60068-2-27

五、典型應用場景

5.1 緊急服務與公共安全

實時視頻流傳輸
車牌識別系統
人臉識別應用
指紋分析數據傳輸

5.2 公共交通系統

車載Wi-Fi服務
電子票務系統
車輛診斷監控
調度控制系統

5.3 公用事業與維修車輛

診斷設備連接
增強現實應用
軟件在線更新
高精度定位服務

六、配套與安裝

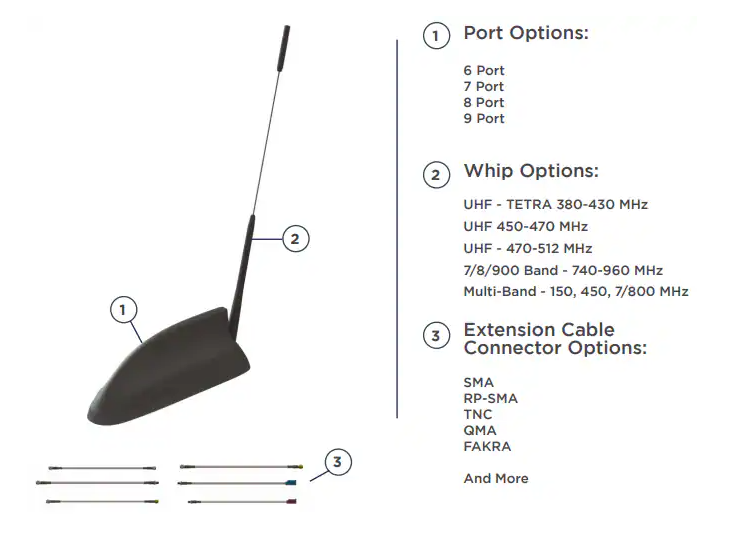

6.1 連接器選項

提供多種連接器選擇：

?射頻連接器?：SMA、RP-SMA、TNC、QMA
?汽車專用?：FAKRA接口
?線纜標準?：5米延長線（可定制）

6.2 鞭狀天線選項

支持多種鞭狀天線擴展：

UHF頻段（380-512MHz）
700/800/900MHz頻段
多頻段鞭狀天線（150/450/700/800/900MHz）
