該ADS1219是一款精密的24位模數轉換器（ADC），具有實現最常見系統監控功能（如電源電壓、電流和溫度監控）所需的所有功能。該器件通過一個靈活的輸入多路復用器（MUX）、軌到軌輸入緩沖器、一個可編程增益級、一個基準電壓源和一個振蕩器，具有兩個差分或四個單端輸入。
*附件：ads1219.pdf

該器件包括允許將高阻抗源直接連接到器件的緩沖器。緩沖器后面有一個增益級，緩沖器提供可選的增益1和4。該ADS1219可以以高達每秒1000個樣本（SPS）的數據速率執行轉換，并具有單周期建立。在 20 SPS 時，數字濾波器可同時提供 50 Hz 和 60 Hz 抑制，適用于嘈雜的工業應用。

該ADS1219采用 2 線 I^2^支持 I 的 C 兼容接口^2^C 總線速度高達 1 Mbps。16 個不同的 I^2^可以通過兩個地址引腳為器件選擇 C 地址。

該ADS1219采用無引腳 16 引腳 WQFN 或 16 引腳 TSSOP 封裝，額定溫度范圍為 –40°C 至 +125°C。

特性

• 易于使用，只需一個寄存器即可編程
• 電流消耗低至 315 μA（典型值）
• 寬電源范圍：2.3 V 至 5.5 V
• 軌到軌輸入緩沖器，可實現高輸入阻抗
• 可編程增益：1 和 4
• 可編程數據速率：高達 1 kSPS
• 高達 20 位有效分辨率
• 在20 SPS下同時抑制50 Hz和60 Hz，采用單周期建立數字濾波器
• 兩個差分或四個單端輸入
• 內部2.048V基準電壓源：5 ppm/°C（典型值）漂移
• 內部 2% 精確振蕩器
• 我^2^C 兼容接口
• 支持我^2^C 總線速度模式：標準模式、快速模式、快速模式 Plus
• 16 引腳可配置 I^2^C 地址
• 封裝：3.0 mm × 3.0 mm × 0.75 mm WQFN

參數

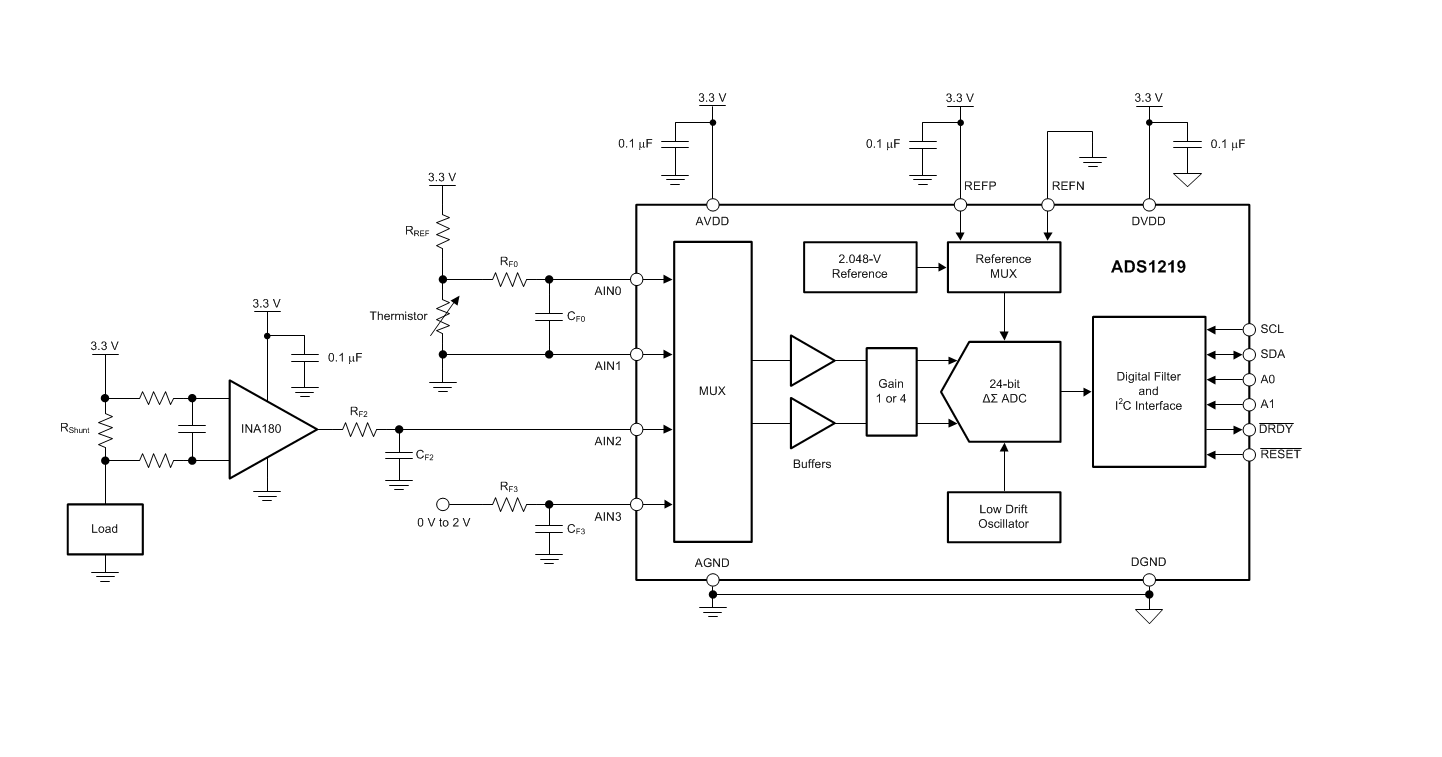

方框圖

ADS1219 是德州儀器推出的 4 通道 24 位 ΔΣ 模數轉換器（ADC），核心優勢為超高精度、低功耗與易用性，僅需單寄存器編程，支持 I2C 接口與多地址配置，集成內置基準源與軌到軌輸入緩沖器，適用于電池測試、氣體探測器、熱量表、可穿戴設備等高精度低功耗監測場景。

一、核心產品特性與參數

1. 分辨率與精度

• 分辨率為 24 位，無丟失碼，積分非線性誤差（INL）最大 ±15 ppm FSR，線性度優異。
• 輸入失調電壓典型值 ±4 μV，失調漂移 ±0.1 μV/°C，增益誤差最大 ±0.01%，增益漂移 2 ppm/°C，長期穩定性強。
• 噪聲性能：20 SPS 下輸入?yún)⒖荚肼?5.04 μV RMS（增益 = 1）、1.57 μV RMS（增益 = 4），有效分辨率最高 19.63 位，測量精度極高。

2. 通道與輸入配置

• 支持 2 路差分或 4 路單端輸入，通過多路選擇器（MUX）靈活切換，內置軌到軌輸入緩沖器，輸入阻抗高。
• 可編程增益：可選 1 或 4，配合 2.048 V 內置基準源，滿量程輸入范圍分別為 ±2.048 V 和 ±0.512 V，支持外部基準源擴展范圍。
• 抗干擾能力：20 SPS 下同時抑制 50 Hz/60 Hz 工頻噪聲，共模抑制比（CMRR）達 115 dB，電源抑制比（PSRR）達 105 dB。

3. 數據速率與接口

• 可編程數據速率：20/90/330/1000 SPS，對應轉換時間 1.01 ms~50.01 ms，數字濾波器單周期穩定。
• I2C 兼容接口：支持標準模式（100 kbps）、快速模式（400 kbps）與快速模式 +（1 Mbps），通過 A0/A1 引腳支持 16 種可選地址，最多 16 個器件級聯。

4. 電源與環境

• 電源配置：模擬電源（AVDD）與數字電源（DVDD）均為 2.3 V~5.5 V，轉換模式典型功耗 1.04 mW（3.3 V），掉電模式電流僅 0.4 μA，功耗優化顯著。
• 工作溫度范圍 - 40°C~+125°C，提供 3mm×3mm 16 引腳 WQFN 和 5mm×4.4mm 16 引腳 TSSOP 兩種封裝，焊球材質 NIPDAU，符合 RoHS 標準，MSL 等級 2（260°C 峰值回流，1 年存儲）。

二、關鍵功能與優勢

1. 靈活工作模式

• 轉換模式：支持單次轉換與連續轉換，單次模式轉換后自動進入低功耗狀態，適配周期性高精度監測場景。
• 基準源選擇：內置 2.048 V 精密基準源（溫度漂移典型值 5 ppm/°C），也可通過 REFP/REFN 引腳接入外部基準，適配比率測量等特殊需求。
• 地址配置：A0/A1 引腳可連接 DGND/DVDD/SDA/SCL，組合出 16 種唯一 I2C 地址，適配多器件同步高精度采集。

2. 輔助功能

• 數據就緒指示：DRDY 引腳低電平有效，支持中斷觸發或輪詢讀取，避免數據丟失。
• 復位功能：支持上電復位、RESET 引腳復位與 I2C 命令復位，復位后恢復默認配置。
• 偏移校準：可通過 MUX 將輸入短接至 AVDD/2，測量并校準偏移電壓，進一步提升測量精度。

3. 低功耗與穩定性

• 優化功耗設計：轉換模式模擬電流典型值 250 μA，數字電流 65 μA，掉電模式僅 0.1 μA（模擬）/0.3 μA（數字），適配電池供電場景。
• 內置低漂移振蕩器（1.024 MHz，精度 ±2%），無需外部時鐘，簡化電路設計。

三、典型應用場景

1. 核心應用領域

• 電池測試設備：高精度采集電池電壓、電流參數，低功耗特性適配長期監測需求。
• 可穿戴設備：小封裝、低功耗與高精度結合，適合心率、活動量等生理參數精準采集。
• 工業監測：氣體探測器、熱量表中用于傳感器信號（如 NTC 熱敏電阻、電流傳感器）數字化，抗干擾能力適配工業環境。

2. 典型應用電路

• 電壓監測 ：直接采集 0~2 V 單端信號，利用內置基準與增益 = 1，配合 RC 濾波電路，測量精度達 ±0.5 mV。
• 高邊電流測量 ：搭配 INA180 電流檢測放大器與分流電阻，測量 0.5 A~10 A 電流，輸出電壓通過 ADC 數字化，精度達 ±5 mA。
• 溫度測量 ：采用比率測量方案，NTC 熱敏電阻與參考電阻分壓，利用 AVDD 作為激勵與基準，溫度測量精度達 ±0.1°C。

四、設計與使用建議

1. 電源與布局

• 模擬電源與數字電源需就近放置 0.1 μF 去耦電容，AGND 與 DGND 在器件附近單點連接，減少地彈噪聲對高精度測量的影響。
• 輸入信號路徑建議添加 RC 濾波電路（如 1 kΩ 電阻 + 100 nF 電容），既抑制混疊噪聲，又限制過壓時的輸入電流。

2. 配置與校準

• 首次使用建議配置 MUX、增益、數據速率與轉換模式，20 SPS 下優先選擇工頻噪聲抑制模式，兼顧精度與抗干擾性。
• 高精度場景需進行偏移校準：將 MUX 設置為 “AINP/AINN 短接至 AVDD/2”，采集多次數據取平均值，后續測量時扣除偏移值，抵消器件固有誤差。

3. 接口與多器件配置

• I2C 總線需在 SDA/SCL 引腳添加上拉電阻（1 kΩ~10 kΩ，根據總線速率與電容選擇），DRDY 引腳建議配置為中斷輸入，避免輪詢占用資源。
• 多器件級聯時，為每個 ADS1219 分配唯一 A0/A1 組合地址，避免地址沖突，總線電容控制在 400 pF 以內，保障通信穩定性。
