TE Connectivity (TE) D5601無線差壓傳感器使用TE的超穩定MEMS傳感元件，封裝在不銹鋼和PBT外殼中。這些變送器具有高精度24位藍牙? 4.2連接，可消除硬接線并實現遠程過程控制和監控。D5601系列適合用于測量氣體或液體壓力，包括蒸汽、污染水和輕度腐蝕性液體等嚴苛介質。壓力端口的浸濕表面由316L不銹鋼制成，端口設計不使用暴露于壓力介質中的內部O型圈或有機，因此具有出色的耐用性和長期性能。TE D5601無線壓差變送器非常適合用于液位測量、液體和氣體濾波器監控、工廠過程控制以及步行狀態監測。

數據手冊：*附件：TE Connectivity D5601無線壓差傳感器數據手冊.pdf

特性

• 通過Atex 1級，1類認證
• 真濕/濕差分連接
• 藍牙4.2無線通信
• 配對模式或廣告（信標）模式
• 32位數字壓力數據輸出
• 16位數字溫度數據輸出
• 防風雨IP65防護等級
• 各種壓力點
• 兼容CR2032/CR2050W 電池

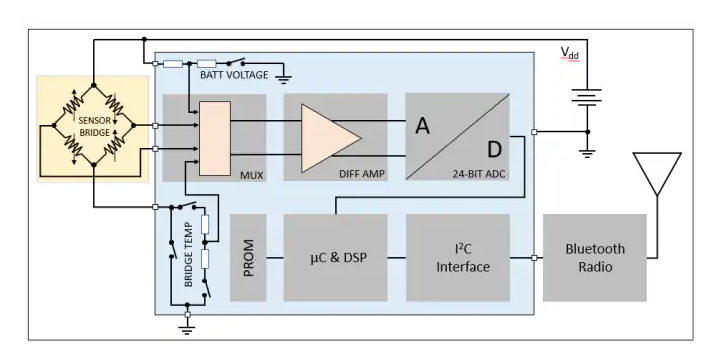

框圖

TE Connectivity D5601無線壓差傳感器技術解析與應用指南

一、產品核心特性概覽

?TE Connectivity D5601系列?是一款本質安全型無線差壓變送器，專為苛刻的工業環境和智能工廠應用設計。該產品具有以下突出特性：

• ?高精度測量?：壓力非線性度低至±0.1%，總誤差帶±1.0%
• ?無線通信?：采用藍牙4.2技術，消除硬連線需求
• ?環境適應性?：IP65防護等級，適用于惡劣工業環境
• ?本質安全認證?：通過ATEX、IECEx、CSA等多重認證
• ?長期穩定性?：采用超穩定MEMS傳感元件，提供卓越的長期性能

二、關鍵技術參數詳解

2.1 電氣特性

• ?工作電壓范圍?：2.3V至3.6V
• ?低電池警告電壓?：2.5V
• ?電池壽命?：1-5年（具體取決于使用情況）
• ?A/D分辨率?：24位數字壓力數據輸出

2.2 壓力性能指標

2.3 環境規格

• ?補償溫度范圍?：0至60°C
• ?工作溫度范圍?：
  • CR2032電池：-20至70°C
  • CR2050W電池：-20至85°C
• ?存儲溫度?：-40至120°C（電池移除狀態）
• ?抗振動能力?：最大10g
• ?抗沖擊能力?：50g沖擊

三、應用場景分析

3.1 工業測量應用

• ?氣體和液體流量測量?
• ?儲罐液位測量?
• ?液體和氣體過濾監控?
• ?腐蝕性氣體和液體監測?

3.2 特殊環境應用

• ?遠程和難以到達的位置?
• ?工廠過程控制?
• ?巡視狀態監控?

四、通信協議工作模式

4.1 配對模式（型號D5601-xx0）

• 設備設置為可發現和可連接狀態
• 持續監聽范圍內其他藍牙設備的連接請求
• 建立單向雙向通信通道后，兩個設備將專有配對通信

4.2 廣播模式（型號D5601-xx1）

• 首次上電后進入6小時配置模式
• 配置完成后切換到低功耗廣播模式
• 以更高間隔傳輸數據以節省電池

五、差壓操作注意事項

?關鍵操作限制?：

• 可測量正負壓差，范圍參考數據手冊規定
• 端口標注"H"（高壓）和"L"（低壓）
• "L"端口最大可承受壓力比"H"端口高+150psi
• 滿量程差壓+500psi可施加于"H"端口
• 管線壓力（共模壓力）限制為1000psi

六、選型指南與標準型號

6.1 型號編碼規則

示例：D5601-000202-005PD

• ?端口材料?：0 - 316L不銹鋼
• ?通信協議?：0 - 標準配對模式，1 - 廣播模式
• ?電池類型?：2 - CR2032，3 - CR2050W

6.2 標準庫存型號

?配對模式型號?：

• D5601-000205-005PD
• D5601-000205-050PD
• D5601-000205-500PD

?廣播模式型號?：

• D5601-001205-005PD
• D5601-001205-050PD
• D5601-001205-500PD
• D5601-001305-005PD

七、安裝與使用注意事項

1. ?靜電防護?：非金屬部件可能產生靜電電荷，安裝時需避免靜電積聚環境
2. ?接地要求?：變送器無接地端子，必須在最終安裝時進行接地
3. ?清潔維護?：僅能用濕布清潔設備
4. ?電池兼容性?：
   • D5601-00x2xx-xD：僅使用CR2032電池，環境溫度-20°C至+70°C
   • D5601-00x3xx-xD：僅使用CR2050W電池，環境溫度-20°C至+85°C
