ADC12DJ2700器件是一款射頻采樣、千兆采樣、模數轉換器 （ADC），可直接對從 DC 到 10 GHz 以上的輸入頻率進行采樣。在雙通道模式下，ADC12DJ2700可以采樣高達 2700 MSPS，在單通道模式下可以采樣高達 5400 MSPS。通道數（雙通道模式）和奈奎斯特帶寬（單通道模式）的可編程權衡允許開發靈活的硬件，以滿足高通道數或?qū)捤矔r(shí)信號帶寬應用的需求。8.0 GHz 的全功率輸入帶寬 （–3 dB），在雙通道和單通道模式下的可用頻率都超過 –3 dB 點，允許對 L 波段、S 波段、C 波段和 X 波段進行直接射頻采樣，適用于頻率捷變系統。
*附件：adc12dj2700.pdf

該ADC12DJ2700使用高速JESD204B輸出接口，具有多達 16 個串行通道和子類 1 合規性，可實現確定性延遲和多器件同步。串行輸出通道支持高達 12.8 Gbps，并可配置為權衡比特率和通道數。創新的同步功能，包括無噪聲孔徑延遲（T 廣告 ）調整和SYSREF窗口，簡化相控陣?yán)走_(dá)和MIMO通信的系統設計。雙通道模式下的可選數字下變頻器（DDC）可降低接口速率（實抽取模式和復抽取模式）和信號的數字混合（僅限復抽取模式）。

特性

• ADC內核：
  • 12 位分辨率
  • 單通道模式下高達 5.4 GSPS
  • 雙通道模式下高達 2.7 GSPS
• 性能規格：
  • 本底噪聲（無信號，V 司 司長 = 1.0 伏 PP-差分器 ):
    • 雙通道模式：–151.6 dBFS/Hz
    • 單通道模式：–153.8 dBFS/Hz
  • HD2、HD3：–65 dBc，最高 3 GHz
• 帶 V 的緩沖模擬輸入CMI的0 V 的：
  • 模擬輸入帶寬 （–3 dB）：8.0 GHz
  • 可用輸入頻率范圍：>10 GHz
  • 滿量程輸入電壓 （V 司 司長 ，默認）：0.8 V聚丙烯
  • 模擬輸入共模 （V ICM的 ）：0 伏
• 無噪聲孔徑延遲 （T 廣告 ）調整：
  • 精確采樣控制：19-fs 步長
  • 簡化同步和交錯
  • 溫度和電壓不變延遲
• 易于使用的同步功能：
  • 自動 SYSREF 定時校準
  • 樣品標記的時間戳
• JESD204B串行數據接口：
  • 支持子類 0 和 1
  • 最大通道速率：12.8 Gbps
  • 多達 16 個通道可降低通道速率
• 雙通道模式下的數字下變頻器：
  • 實際輸出：DDC 旁路或 2 倍抽取
  • 復數輸出：4 倍、8 倍或 16 倍抽取
  • 每個DDC有四個獨立的32位NCO
• 功耗：2.7 W
• 電源：1.1 V、1.9 V

參數

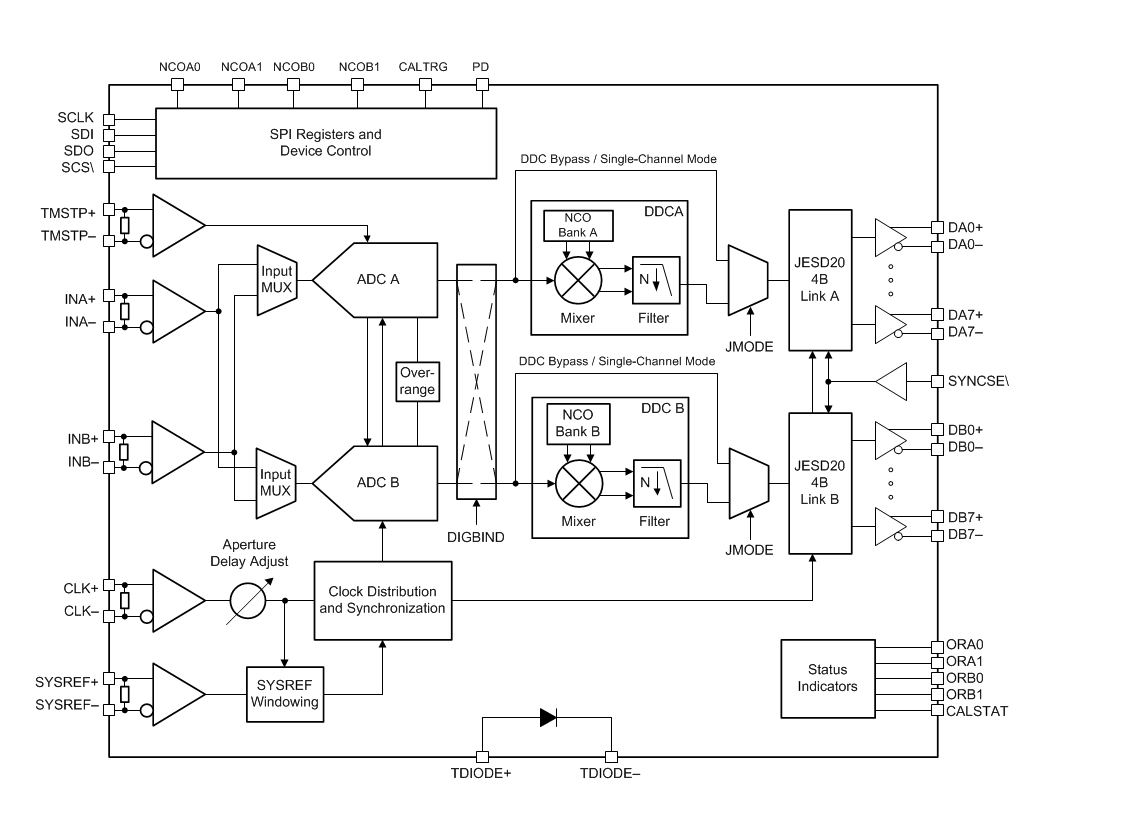

方框圖

ADC12DJ2700 是一款 12 位 RF 采樣模數轉換器（ADC），單通道模式最高 5.4 GSPS 采樣率、雙通道模式最高 2.7 GSPS 采樣率，具備 8GHz 全功率輸入帶寬與 JESD204B 高速串行接口，適用于寬帶射頻信號采集場景，兼顧高分辨率與高速采樣性能。

核心參數與特性

• 采樣與分辨率 ：12 位無失碼分辨率，單通道 5.4 GSPS、雙通道 2.7 GSPS 采樣率，支持 8/16 路 JESD204B 串行 lanes。
• 信號性能 ：雙通道模式噪聲基底 -151.6 dBFS/Hz，單通道模式 -153.8 dBFS/Hz；3GHz 以下 HD2、HD3 均達 -65 dBc；8GHz（-3dB）全功率輸入帶寬，可用頻率超 10GHz。
• 供電與功耗 ：需 1.1V（VA11/VD11）和 1.9V（VA19）雙電源，典型功耗 2.7W，支持低功耗背景校準（LPBG）模式優化功耗。
• 接口與控制 ：JESD204B 串行接口（支持子類 0/1），最高 12.8 Gbps 通道速率；SPI 接口用于配置，支持 timestamp 采樣標記、自動 SYSREF 時序校準。
• 封裝與環境 ：144 引腳 FCBGA 封裝（10.00mm×10.00mm），工作溫度范圍 -40°C 至 +85°C，結溫最高 150°C。

關鍵功能說明

• 工作模式 ：支持單通道（雙沿采樣）和雙通道模式切換，通過 JMODE 寄存器配置通道數、采樣率及數據格式；雙通道模式可選數字下變頻器（DDC），支持 2x/4x/8x/16x 抽取。
• 校準功能 ：提供前景校準（離線）和背景校準（在線），支持偏移、增益及線性度校準；LPBG 模式可平衡性能與功耗，減少校準功耗開銷。
• 同步特性 ：19 fs 步長無噪聲孔徑延遲調整，簡化多器件同步；SYSREF 窗口 ing 功能優化時序匹配，確保確定性延遲；支持 JESD204B 子類 1 確定性 latency。
• 輸入與保護 ：模擬輸入采用 50Ω 單端終端，支持 AC/DC 耦合，內置過壓保護二極管；全量程輸入電壓可通過寄存器調整（默認 0.8Vpp，范圍 0.5Vpp-1.0Vpp）。
• 測試與診斷 ：支持 PRBS、斜坡、K28.5 等多種測試模式，內置過范圍檢測（雙閾值）和溫度監測二極管，提供報警狀態寄存器。

典型應用場景

適用于通信測試儀（802.11ad、5G）、衛星通信（SATCOM）、相控陣?yán)走_(dá)、信號情報（SIGINT）與電子情報（ELINT）、合成孔徑雷達（SAR）、激光雷達（LIDAR）測距、示波器與寬帶數字化儀、微波回傳及射頻采樣軟件無線電（SDR）等場景。

應用設計要點

• 電源設計 ：推薦 “開關電源 + LDO” 架構，嚴格遵循電源時序（VA19 先于 1.1V 電源使能），電源端需配置去耦電容，降低噪聲耦合。
• 布局要求 ：高速信號（CLK/SYSREF/JESD204B）采用 100Ω 差分走線，減少串?dāng)_；模擬與數字地分開布局，通過過孔密集連接接地平面；避免直角走線和阻抗突變。
• 時鐘與同步 ：時鐘源需低抖動（推薦 LMX2594/LMK04832），CLK± 建議 AC 耦合；多器件同步需匹配 SYSREF 走線長度，啟用自動 SYSREF 校準。
• 寄存器配置 ：初始化需按順序配置 JMODE、校準模式、DDC 參數等，通過 SPI 接口讀寫配置與轉換數據；支持流式讀寫提高配置效率。
