半導體“化學氣相沉積(CVD)碳化硅(Sic)”工藝技術詳解;

愛在七夕時 ? 來源:愛在七夕時 ? 作者:愛在七夕時 ? 2025-11-09 11:47 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

【博主簡介】本人“愛在七夕時”,系一名半導體行業質量管理從業者,旨在業余時間不定期的分享半導體行業中的:產品質量、失效分析、可靠性分析和產品基礎應用等相關知識。常言:真知不問出處,所分享的內容如有雷同或是不當之處,還請大家海涵,當前在各網絡平臺上均以此昵稱為ID跟大家一起交流學習!


近年來,負極材料領域的研究熱點之一就是化學氣相沉積(CVD)碳化硅(Sic)技術。這種技術具有充放電效率高、循環穩定性好、對設備要求較低、適合工業化生產等優勢,受到了廣泛關注。目前,國內外氣相沉積硅碳的技術壁壘和產業化難點主要在于多孔碳的選型、沉積設備和沉積工藝三個領域。盡管在氣相沉積硅碳領域的領導者,如Group 14公司,仍未能實現大規模的百噸級量產,但這種技術的前景仍然被廣泛看好。


一、化學氣相沉積(CVD)碳化硅(Sic)工藝技術概述

在講化學氣相沉積(CVD)碳化硅(Sic)工藝技術前,先跟大家科普一下“化學氣相沉積”的相關知識。

化學氣相沉積,英文全稱:Chemical Vapor Deposition,簡稱:CVD,它是一種常用的技術用于制備各種涂層。通過在適當?shù)姆磻?yīng)條件下,將氣體反應物在基底表面沉積形成均勻的薄膜或涂層。

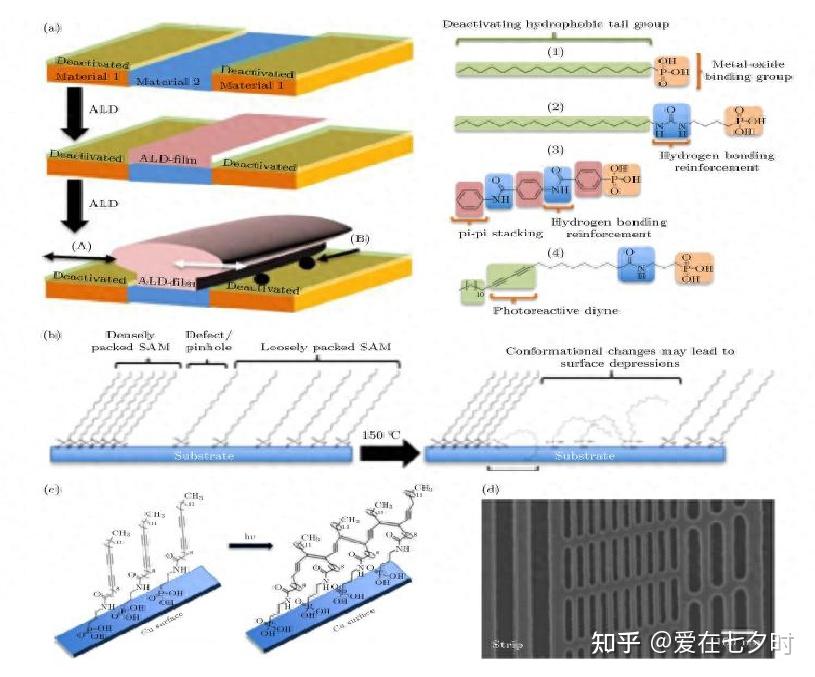

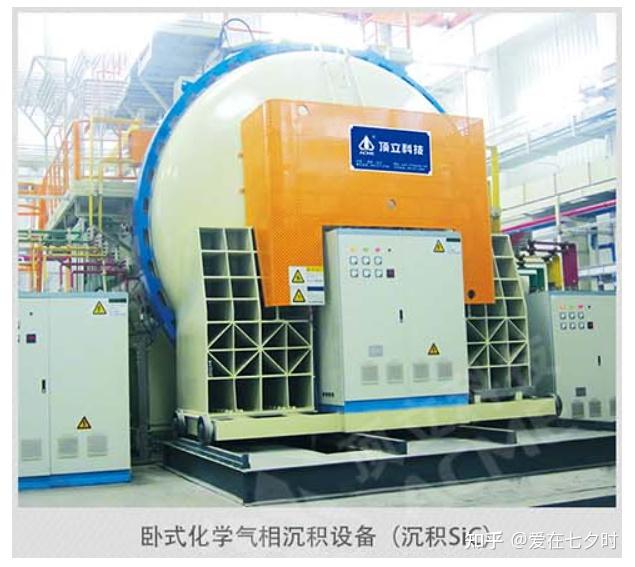

而化學氣相沉積(CVD)碳化硅(Sic)則是一種用于生產高純度固體材料的真空沉積工藝,該工藝經常被半導體制造領域用于在晶圓表面形成薄膜。在化學氣相沉積(CVD)法制備碳化硅(Sic)的過程中,基板暴露在一個或多個揮發性前驅體中,這些前驅體在基板表面發生化學反應,沉積生成所需的碳化硅(Sic)沉積物。在制備碳化硅(Sic)材料的眾多方法中,化學氣相沉積(CVD)法制備的產品具有較高的均勻性和純度,且該方法具有較強的工藝可控性。

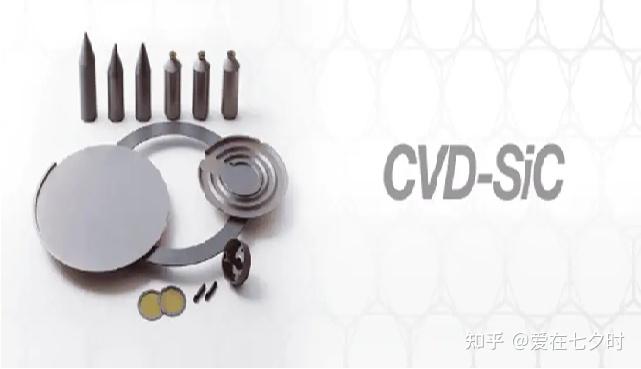

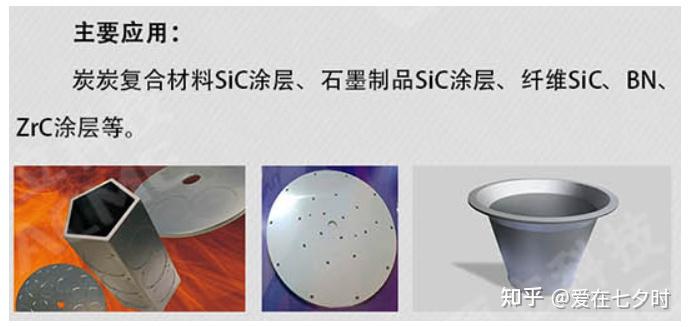

化學氣相沉積(CVD)碳化硅(Sic)材料因其具有出色的熱、電和化學性質的獨特組合,使其非常適合在需要高性能材料的半導體行業應用?;瘜W(xué)氣相沉積(CVD)碳化硅(Sic)零部件被廣泛應用于刻蝕設備、 MOCVD 設備、 Si 外延設備和 SiC 外延設備、快速熱處理設備等領域。

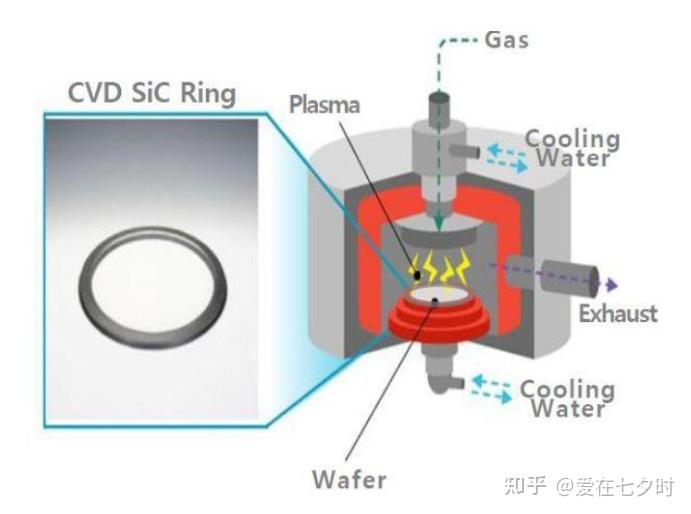

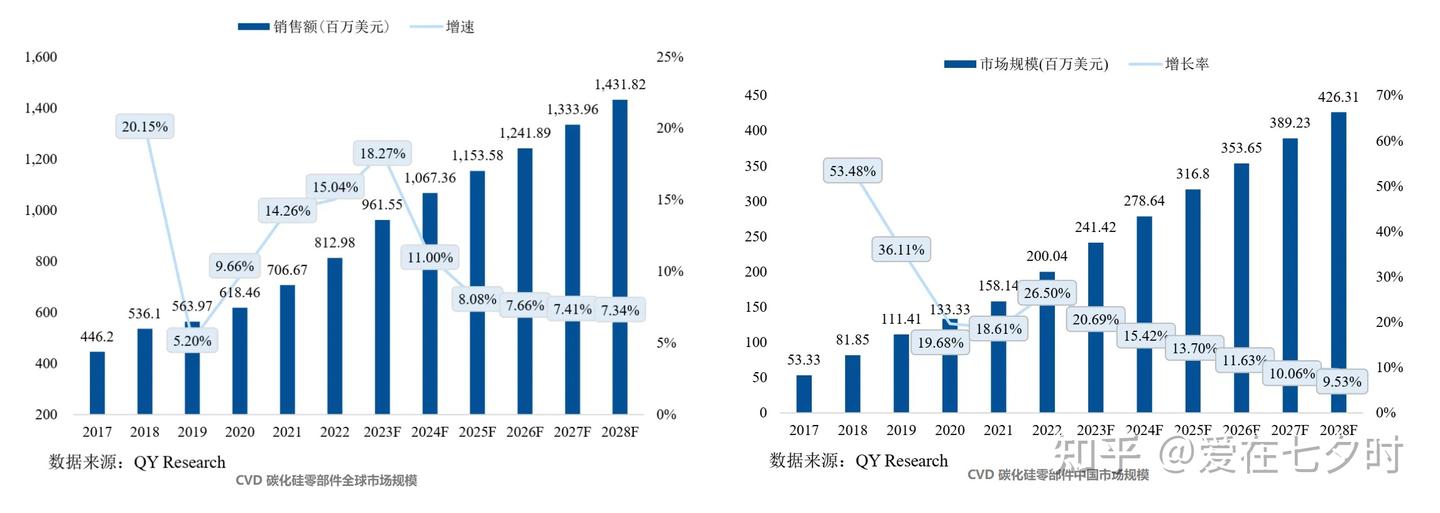

整體來看, 化學氣相沉積(CVD)碳化硅(Sic)零部件最大細分市場為刻蝕設備零部件。由于化學氣相沉積(CVD)碳化硅(Sic)對含氯和含氟刻蝕氣體的低反應性、導電性,使其成為等離子體刻蝕設備聚焦環等部件的理想材料。刻蝕設備中化學氣相沉積(CVD)碳化硅(Sic)零部件包含聚焦環、 氣體噴淋頭、托盤、邊緣環等。以聚焦環為例, 聚焦環是放置在晶圓外部、直接接觸晶圓的重要部件,通過將電壓施加到環上以聚焦通過環的等離子體, 從而將等離子體聚焦在晶圓上以提高加工的均勻性。傳統的聚焦環由硅或石英制成,隨著集成電路微型化推進,集成電路制造對于刻蝕工藝的需求量、重要性不斷增加,刻蝕用等離子體功率、能量持續提高,尤其是電容耦合(CCP)等離子體刻蝕設備中所需等離子體能量更高,因此碳化硅材料制備的聚焦環使用率越來越高。化學氣相沉積(CVD)碳化硅(Sic)聚焦環原理圖如下所示:


簡單來說:化學氣相沉積(CVD)碳化硅(Sic)是指通過化學氣相沉積工藝生產的碳化硅材料。在此方法中,通常含有硅和碳的氣態前體在高溫反應器中發生反應并將碳化硅薄膜沉積到基板上。 化學氣相沉積(CVD)碳化硅(Sic)因其卓越的性能而受到重視,包括高導熱性、化學惰性、機械強度以及耐熱沖擊和耐磨性。這些特性使化學氣相沉積(CVD)碳化硅(Sic)非常適合用于半導體制造、航空航天部件、裝甲和高性能涂層等要求苛刻的應用。該材料在極端條件下具有卓越的耐用性和穩定性,確保其有效提高先進技術和工業系統的性能和壽命。

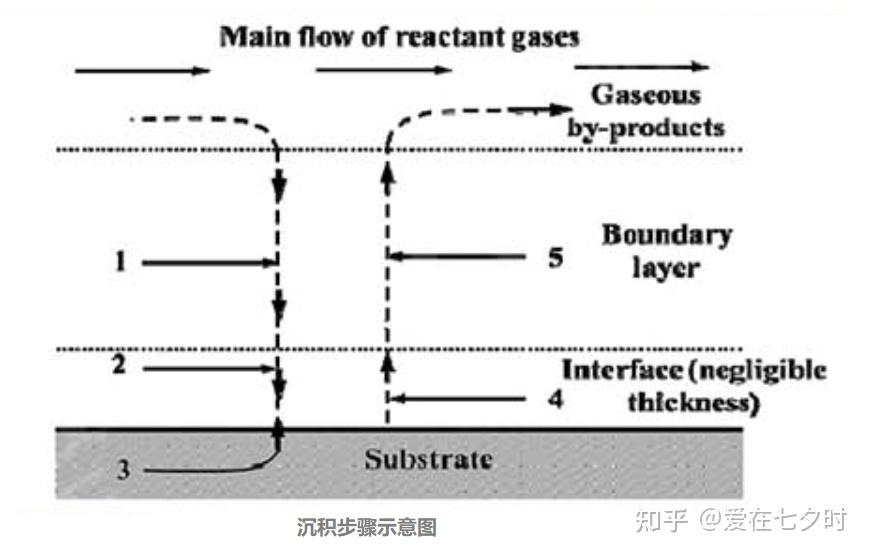

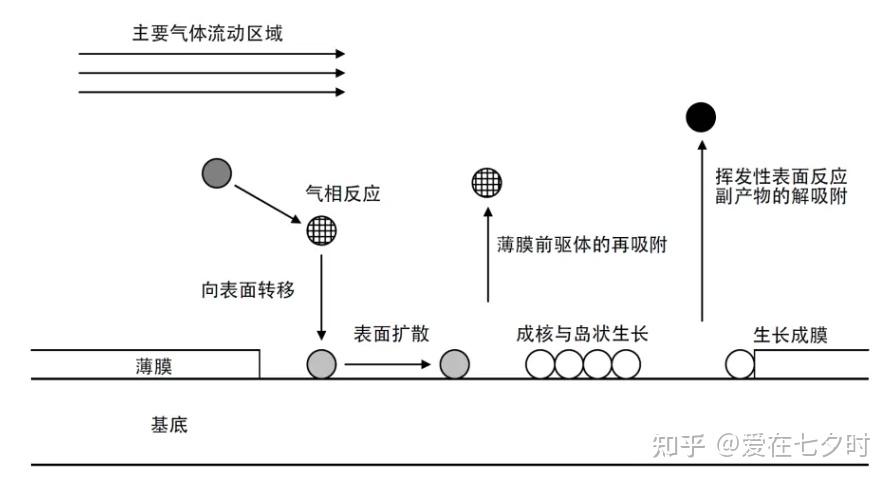

二、化學氣相沉積(CVD)的基本過程

化學氣相沉積(CVD)是一種將材料從氣相轉變?yōu)楣滔嗟倪^程,用于在基底表面生成薄膜或涂層。以下是氣相沉積的基本過程:

1、基底準備

選擇合適的基底材料,并進行清潔和表面處理,以確?;妆砻娓蓛?、平整,并具有良好的附著性。

2、反應氣體準備

準備所需的反應氣體或蒸氣,并通過氣體供應系統將其引入沉積反應室。反應氣體可以是有機化合物、金屬有機前體、惰性氣體或其他需要的氣體。

3、沉積反應

在設定的反應條件下,開始進行氣相沉積過程。反應氣體與基底表面發生化學反應或物理過程,形成沉積物。這可以是氣相熱分解、化學反應、濺射、磊晶生長等,具體取決于所采用的沉積技術。

4、控制和監測

在沉積過程中,需要對關鍵參數進行實時控制和監測,以確保所得到的薄膜具有所需的特性。這包括溫度測量、壓力控制、氣體流量調節等,以保持反應條件的穩定性和一致性。

5、沉積結束和后續處理

當達到預定的沉積時間或沉積厚度后,停止供應反應氣體,結束沉積過程。然后,根據需要進行適當?shù)暮罄m(xù)處理,如退火、結構調控、表面處理等,以改善薄膜的性能和質量。

需要注意的是,具體的氣相沉積過程可以根據所采用的沉積技術、材料類型和應用需求而有所不同。但上述基本過程涵蓋了大部分氣相沉積的常見步驟。


三、化學氣相沉積(CVD)用到的氣體

在化學氣相沉積(CVD)過程中,使用的氣體主要包括反應氣體和載氣。反應氣體用于提供沉積材料的原子或分子,而載氣則用于稀釋和控制反應環境。下面是一些常用的化學氣相沉積(CVD)氣體:

1、碳源氣體

用于提供碳原子或分子。常用的碳源氣體包括甲烷(CH4)、乙烯(C2H4)、乙炔(C2H2)等。

2、硅源氣體

用于提供硅原子或分子。常用的硅源氣體包括二甲基硅烷(DMS,CH3SiH2)和硅烷(SiH4)等。

3、氮源氣體

用于提供氮原子或分子。常用的氮源氣體包括氨氣(NH3)和氮氣(N2)等。

4、氫氣(H2)

用作還原劑或氫源,可以在沉積過程中幫助減少氧、氮等雜質的存在,并調節薄膜的性質。

5、惰性氣體

用作載氣,稀釋反應氣體,并提供惰性環境。常用的惰性氣體包括氬氣(Ar)和氮氣(N2)等。

需要根據具體的沉積材料和沉積過程來選擇適當?shù)臍怏w組合。沉積過程中的氣體流量、壓力和溫度等參數也需要根據實際需求進行控制和調節。此外,安全操作和廢氣處理也是在化學氣相沉積(CVD)過程中需要考慮的重要問題。


四、化學氣相沉積(CVD)的優缺點

化學氣相沉積(CVD)法是一種常用的薄膜制備技術,具有一些優點和缺點。下面是化學氣相沉積(CVD)法的一般優缺點:

1、優點

(1)高純度和均勻性

化學氣相沉積(CVD)法可以制備高純度、均勻分布的薄膜材料,具有良好的化學和結構均勻性。

(2)精確控制和可重復性

化學氣相沉積(CVD)法可以對沉積條件進行精確控制,包括溫度、壓力、氣體流量等參數,從而實現高度可重復的沉積過程。

(3)復雜結構的制備

化學氣相沉積(CVD)法適用于制備具有復雜結構的薄膜材料,如多層膜、納米結構、異質結構等。

(4)大面積覆蓋

化學氣相沉積(CVD)法可以在較大的基底面積上進行沉積,適用于大面積涂覆或制備。

(5)適應多種材料

化學氣相沉積(CVD)法可適應多種材料,包括金屬、半導體、氧化物、碳基材料等。

2、缺點

(1)設備復雜性和成本

化學氣相沉積(CVD)設備通常較為復雜,需要較高的投資和維護成本。尤其是一些高端的化學氣相沉積(CVD)設備,價格較高。

(2)高溫處理

化學氣相沉積(CVD)通常需要高溫條件下進行,這可能限制一些基底材料的選擇,并引入一些熱應力或退火步驟。

(3)沉積速率限制

化學氣相沉積(CVD)法的沉積速率通常較低,制備較厚的薄膜可能需要較長的時間。

(4)需要高真空條件

化學氣相沉積(CVD)通常需要較高的真空條件,以保證沉積過程的質量和控制。

(5)廢氣處理

化學氣相沉積(CVD)過程中會產生一些廢氣和有害物質,需要進行適當?shù)奶幚砗团欧拧?/p>

綜上所述,化學氣相沉積(CVD)法在制備高純度、均勻性好的薄膜材料方面具有優勢,并適用于復雜結構和大面積覆蓋。然而,它也面臨設備復雜性和成本、高溫處理、沉積速率限制等一些缺點。在實際應用中,需要綜合選擇。


五、化學氣相沉積(CVD)碳化硅(Sic)工藝技術市場驅動因素

1、需求增長

隨著汽車、電力、航空等行業對高性能材料需求的增加,化學氣相沉積(CVD)碳化硅(Sic)因其優異的熱導性、耐高溫、耐腐蝕等特性,成為這些領域中不可或缺的材料。因此,SiC在功率半導體、電子設備以及新能源領域的應用快速增長,推動了化學氣相沉積(CVD)碳化硅(Sic)市場需求的擴大。

2、能源轉型與電動汽車

電動汽車(EV)和可再生能源技術的快速發展促使對高效電力轉換和儲能設備的需求增加?;瘜W(xué)氣相沉積(CVD)碳化硅(Sic)廣泛應用于電動汽車的功率電子設備中,尤其在電池管理系統、充電器、逆變器等方面。其在高頻、高溫、高壓下的穩定性能使得SiC成為替代傳統硅材料的理想選擇。

3、技術進步

化學氣相沉積(CVD)碳化硅(Sic)技術的不斷進步,尤其是低溫CVD技術的發展,能夠在更高的質量和效率下生產碳化硅,降低了生產成本,增強了SiC的應用范圍。隨著制造工藝的改進,SiC的生產成本逐步下降,進一步推動了其市場的滲透。

4、政府政策支持

各國政府對綠色能源和可持續發展技術的扶持政策,尤其是在推動新能源汽車和清潔能源基礎設施建設方面,促進了SiC材料的使用。稅收優惠、補貼政策以及環保標準的提升,助力了化學氣相沉積(CVD)碳化硅(Sic)材料的市場增長。

5、應用領域多樣化

除了在汽車和能源領域的應用,SiC還在航空航天、軍事、防衛、光電、激光技術等多個行業中得到了廣泛應用。其高耐溫、高硬度的特性使得SiC在惡劣環境下仍能穩定工作,推動了這些高端領域?qū)瘜W(xué)氣相沉積(CVD)碳化硅(Sic)的需求。

6、產業鏈完善

化學氣相沉積(CVD)碳化硅(Sic)的產業鏈逐步完善,原材料、設備制造、應用開發等環節都在不斷升級。這種產業鏈的成熟不僅促進了技術的創新,還降低了各環節的成本,提高了SiC的整體市場競爭力。


六、化學氣相沉積(CVD)碳化硅(Sic)工藝技術未來技術發展趨勢

1、高純度碳化硅薄膜的制備技術突破

未來技術將聚焦于提升沉積碳化硅薄膜的純度,通過優化前驅體材料和反應條件,減少雜質摻雜與缺陷,提高薄膜的晶體質量,以滿足高性能功率器件和光電子領域的需求。

2、快速沉積技術的應用

隨著對生產效率的需求增長,開發能夠顯著提升沉積速率的CVD工藝(如高速等離子增強CVD)成為技術發展的重點。這種工藝可以在保證薄膜質量的同時縮短制造周期,降低單位成本。

3、多功能復合結構薄膜的開發

為適應多樣化應用場景,未來將發展具有多功能特性的碳化硅復合薄膜技術,如與氮化物、氧化物等材料結合,賦予薄膜更強的電學、機械或光學性能,拓展其應用領域。

4、可控晶體取向的生長技術

在功率電子器件和微機電系統(MEMS)中,特定晶體取向的碳化硅薄膜具有顯著性能優勢。未來將進一步研發精準控制薄膜晶體取向的CVD技術,以滿足不同器件的特殊要求。

5、低能耗沉積技術的發展

為響應綠色制造趨勢,低能耗的CVD氣相沉積工藝將成為研究熱點。例如,通過開發低溫沉積技術或能量利用率更高的等離子體輔助工藝,以降低能源消耗并減少環境影響。

6、納米結構與微納加工集成

結合先進的微納加工技術,CVD工藝將發展出精確控制納米級碳化硅結構的方法,為納米電子、傳感器和量子器件的創新提供支持,推動微型化和高性能化的實現。

7、實時監控與智能化沉積系統

隨著傳感器和人工智能技術的進步,CVD設備將集成更多實時監控和反饋控制系統,實現沉積過程的動態優化與精準控制,提升產品一致性和生產效率。

8、新型前驅體材料的研發

未來將專注于開發性能更優的新型前驅體材料,如更高反應活性、更低毒性和更高穩定性的氣相化合物,以提升沉積效率并降低對環境的影響。

9、大型化設備與規?;a(chǎn)

技術發展趨勢包括更大規模CVD設備的開發,如支持200mm或更大尺寸晶圓的沉積設備,提升材料產能與經濟性,推動CVD碳化硅在高性能領域的普及。

10、多領域應用驅動的工藝定制化

隨著CVD碳化硅在電子、光學、能源、航空航天等領域需求的擴大,未來將更多地針對不同應用場景進行工藝參數優化,實現定制化解決方案以提升材料的競爭力和適用性。


七、化學氣相沉積(CVD)碳化硅(Sic)工藝技術的市場限制因素

1、高昂的設備成本

CVD氣相沉積工藝需要精密的高溫高壓設備,其制造和維護成本極高,限制了中小企業的進入。

2、工藝復雜性

化學氣相沉積(CVD)碳化硅(Sic)的生產工藝技術難度大,對設備操作、工藝參數控制要求極高,增加了產品生產的不確定性和不良率。

3、原材料依賴性強

生產碳化硅所需的高純原材料(如硅和碳源)供應有限,且價格波動較大,影響成本穩定性。

4、市場需求波動

化學氣相沉積(CVD)碳化硅(Sic)的主要應用集中在高端電子和航空航天領域,這些行業的需求受政策和經濟波動影響明顯。

5、環境與能源壓力

CVD工藝需要消耗大量能源,同時可能排放一些高溫廢氣,增加了環境保護和能源利用的壓力。

6、技術專利壁壘

國際領先企業通常掌握核心技術和工藝專利,限制了新進入者的技術發展空間。

7、替代材料競爭

其他先進材料(如氮化鎵、氧化鋯等)在部分應用場景中對化學氣相沉積(CVD)碳化硅(Sic)形成競爭,削弱其市場優勢。


寫在最后面的話

以“膜”之力,定義未來。從微米到納米,從實驗室到生產線,化學氣相沉積(CVD)碳化硅(Sic)工藝技術正以顛覆性的技術力量,重塑半導體、能源與高端制造的邊界。無論是馳騁公路的電動汽車,還是遨游深空的探測器,其“心臟”深處都可能藏著一層薄如發絲卻堅如磐石的碳化硅涂層——這,正是材料科技賦予人類的“超能鎧甲”。
