ADS8598H器件是一個基于18位逐次逼近（SAR）模數轉換器（ADC）的8通道集成數據采集（DAQ）系統。所有輸入通道同時采樣，以實現每個通道500 kSPS的最大吞吐量。該器件為每個通道提供完整的模擬前端（AFE），包括具有1 MΩ高輸入阻抗的可編程增益放大器（PGA）、輸入鉗位、低通濾波器和ADC輸入驅動器。該器件還具有低漂移精密基準電壓源，帶有用于驅動ADC的緩沖器。支持串行、并行和并行字節通信的靈活數字接口使該器件能夠與各種主機控制器一起使用。

該ADS8598H可配置為使用單個 5V 電源接受 ±10V 或 ±5V 真雙極性輸入。高輸入阻抗允許直接與傳感器和變壓器連接，從而無需外部驅動電路。該器件的高性能和精度以及零延遲轉換也使該ADS8598H成為許多工業自動化和控制應用的絕佳選擇。
*附件：ads8598h.pdf

特性

• 18位ADC，集成模擬前端
• 同時采樣：8 個通道
• 引腳可編程雙極性輸入：±10 V和±5 V
• 高輸入阻抗：1 MΩ
• 5V 模擬電源：2.3V 至 5V I/O 電源
• 帶 9kV ESD 的過壓輸入箝位
• 低漂移片內基準電壓源 （2.5 V） 和緩沖器
• 卓越的性能：
  • 所有通道的最大吞吐量為 500-kSPS
  • DNL：±0.5 LSB（典型值）;INL：±2.0 LSB（典型值）
  • SNR：94 dB（典型值）;THD：?109 dB（典型值）
• 過溫性能：
  • 最大偏移漂移：3 ppm/°C
  • 增益漂移：6 ppm/°C
• 用于過采樣的片內數字濾波器
• 靈活的并行、字節和串行接口
• 溫度范圍：–40°C 至 +125°C
• 封裝：LQFP-64

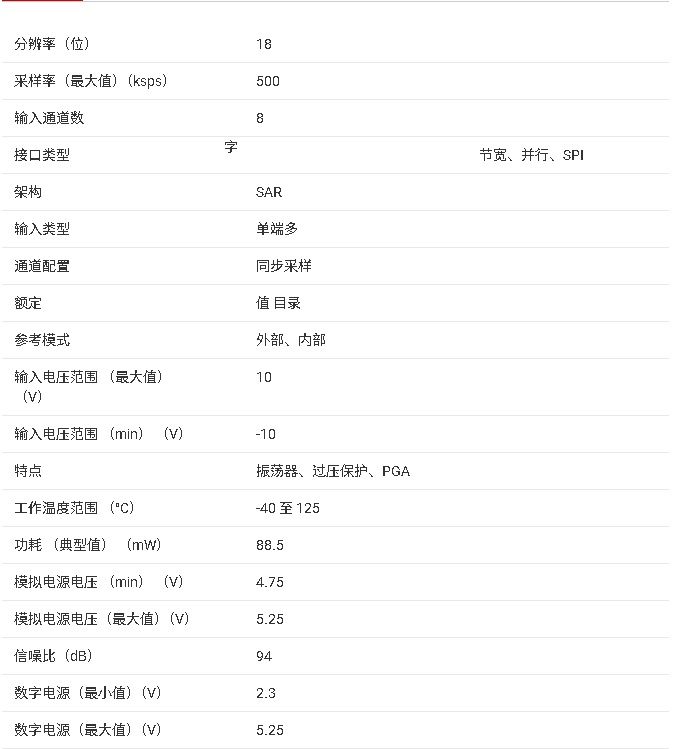

參數

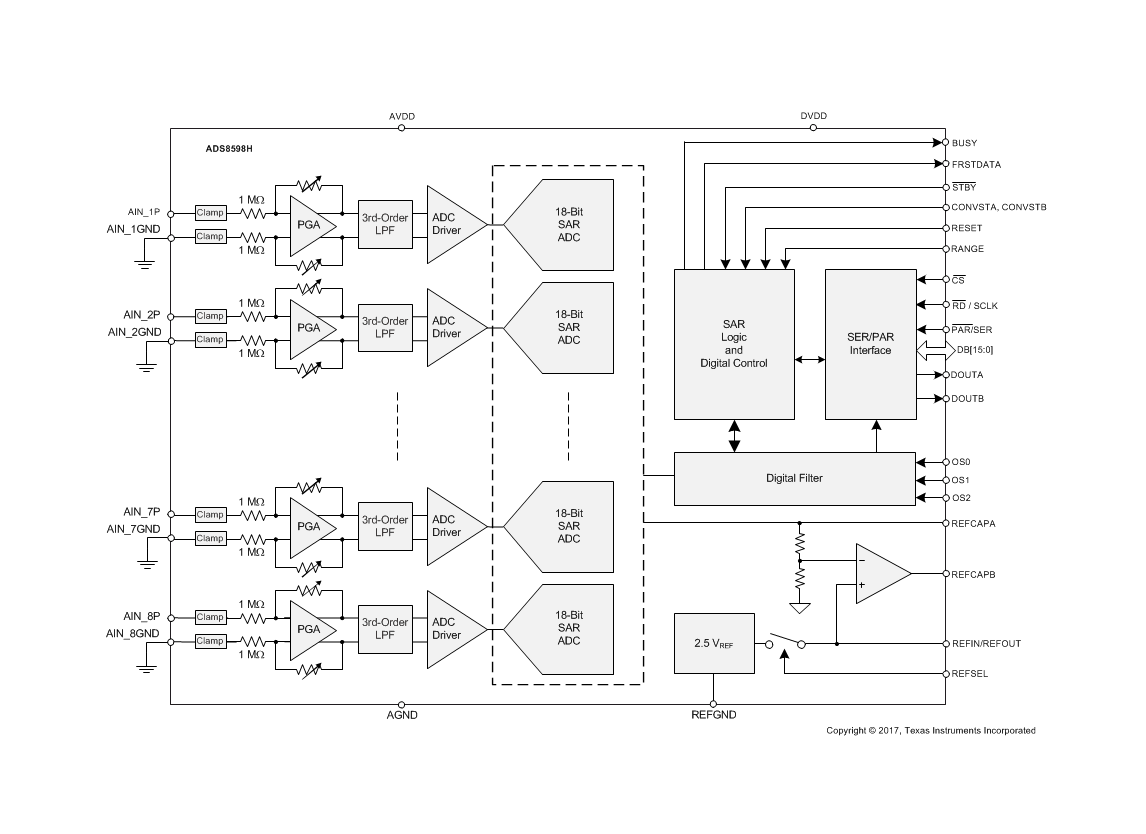

方框圖

ADS8598H 是一款 18 位 500-kSPS 8 通道同步采樣模數轉換器（ADC），集成完整模擬前端與低漂移參考源，支持 ±5V/±10V 雙極性輸入，具備高輸入阻抗與靈活接口，專為電網監測、保護繼電器、多相電機控制等工業高精度數據采集場景設計。

核心參數與特性

• 性能規格 ：18 位分辨率，微分非線性（DNL）±0.5 LSB（典型值），積分非線性（INL）±2.5 LSB（典型值）；信噪比（SNR）最高 104.18 dB，總諧波失真（THD）低至 -109 dB，無雜散動態范圍（SFDR）109 dB（典型值）。
• 采樣與輸入 ：8 通道同步采樣，單通道最大吞吐量 500 kSPS；輸入阻抗 1 MΩ，支持 ±5V/±10V 雙極性輸入，輸入鉗位保護耐受 ±15V 過壓，ESD 防護等級達 9kV。
• 參考與濾波 ：內置 2.5V 低漂移參考源（漂移 7.5 ppm/°C 典型值）及緩沖器，支持外部參考輸入；每通道集成三階低通濾波器（LPF）與可編程數字過采樣濾波器（OSR 2-64 倍）。
• 接口與供電 ：支持并行、串行、并行字節三種接口模式，SCLK 最小周期 50 ns；模擬供電（AVDD）4.75V-5.25V，數字供電（DVDD）2.3V-AVDD，典型工作功耗 22.8 mA（AVDD=5V）。
• 封裝與環境 ：64 引腳 LQFP 封裝（10.00mm×10.00mm），工作溫度范圍 -40°C 至 +125°C，結溫最高 150°C。

關鍵功能說明

• 同步采樣與前端集成 ：8 通道同步采樣無相位偏差，每通道集成可編程增益放大器（PGA）、過壓鉗位、低通濾波器與 ADC 驅動，無需外部驅動電路即可直接對接傳感器或變壓器。
• 靈活過采樣與濾波 ：支持 2-64 倍數字過采樣，可通過 OS [2:0] 引腳配置，過采樣 64 倍時 SNR 提升至 104.18 dB，兼顧噪聲抑制與帶寬需求。
• 多模式供電與功耗控制 ：支持正常、待機、關斷三種工作模式，待機功耗典型值 4.2 mA，關斷功耗低至 0.2 μA，適配低功耗場景。
• 參考源配置 ：內置 2.5V 高精度參考源，支持外部參考輸入，參考緩沖器輸出穩定，需外接 10 μF 去耦電容保障性能；支持多器件共享同一參考源，減少通道間偏差。

典型應用場景

主要用于電網監測與控制、保護繼電器、多相電機控制、工業自動化系統及多通道數據采集系統，適用于多通道高精度電壓、電流信號采集。

應用設計要點

• 電源配置 ：模擬電源（AVDD）與數字電源（DVDD）需獨立供電，每個 AVDD 引腳就近配置 1 μF 去耦電容，DVDD 引腳配置 1 μF 低 ESR 陶瓷電容，減少電源噪聲干擾。
• 輸入與防護 ：輸入信號需串聯 4.3 kΩ 電阻限制過流，搭配 5.6 nF 電容構成平衡 RC 低通濾波器；敏感場景需添加 TVS 管增強過壓與 ESD 防護，可通過串聯電阻擴展輸入電壓范圍至 ±40V。
• 參考源設計 ：使用內置參考時，REFIN/REFOUT 引腳需外接 10 μF 去耦電容；多設備同步時可共享同一參考源，外部參考需搭配低通濾波電路降低噪聲。
• 布局與接口 ：PCB 需劃分模擬 / 數字區域，模擬地與數字地單點連接；根據控制器選擇并行 / 串行 / 字節接口模式，串行模式需 18 個 SCLK 周期讀取單通道 18 位數據，并行模式需注意高低位數據時序匹配。
