概述

智能臺區建設，是智能電網建設的重要部分。配電臺區直接面向電力用戶，現有臺區面臨著或多或少的各種問題，對其進行智能化改造和建設后可帶來的好處有：

1、臺區運行狀態的實時監測與控制。

2、臺區拓?fù)渥詣?dòng)識別。

3、停電故障判定和停電故障信息主動上送。

4、基于智能AI自學習及小波算法的故障電弧監測，查找用電隱患。

5、動態采集剩余電流，確保用電安全及電氣火災防范。

6、依托于臺賬管理的設備全生命周期管理及虛擬配電房。

7、全面把握三相不平衡度，線損，諧波質量，功率因數等重點指標，防范治理后有效提升臺區供電質量和供電安全。

8、及時判斷并定位短路故障，縮短恢復供電時間，提高供電可靠性。

9、引導電動汽車有序充電，減小電網峰谷差，降低變壓器增容成本。

10、分布式儲能和發電的管理，實現電能自由交易和用戶全面互動服務。

智能臺區的智能化主要由配變智能終端TTU，LTU低壓線路監測終端(圖上紅色橢圓圈內設備)，智能設備和智能傳感器來實現，框圖如下：

LTU低壓線路監測終端工作原理

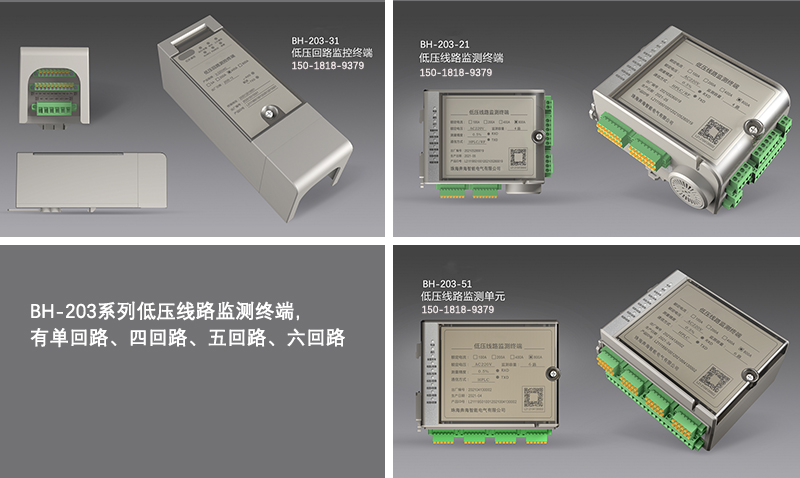

該BH-203系列LTU終端由低壓線路監測終端主機，副機（選配，拓?fù)湫畔⒃唇K端）以及開合式高精度電流互感器組成。主機實現電參的測量、計量以及實時故障判定，同時控制副機（選配）產生特征狀態序列信號實現臺區分支線路的拓?fù)渥R(shí)別。

BH-203系列低壓線路監測終端主機內置高速AD轉換器，高速DSP+FPU處理器，可同時實現6路三相多達28個通道的電參測量和計量， 低壓線路監測終端主機內置高精度實時時鐘。 低壓線路監測終端使用雙模（HPLC+無線）通信模塊和TTU進行通信或通過4G通信模塊（選配）直接與后臺監控主站通信，且內置超級儲能電容，當線路發生故障斷路器跳閘 低壓線路監測終端失去外部供電后，依舊可以通過無線方式將故障信息上送至TTU。

LTU低壓線路監測終端主要功能配置

1、電力參數測量

具有實時測量各相電壓、電流，剩余電流，總及各分相有功/無功功率、功率因數、頻率等運行參數功能。

能夠?qū)崟r(shí)測量三相電壓電流的諧波畸變率以及2~21次諧波含量。

2、電能計量

可計量分相有/無功電能量，可計量分相正反向諧波有功電能量，可計量合相正向有功、反向有功、四象限無功電能，并可以據此設置組合有功和組合無功1/2電能。

3、需量測量

測量合相視在、有功和無功的實時需量；測量合相視在最大需量，正向有功最大需量，反向有功最大需量，四象限無功最大需量及其發生時間。

測量分相視在、有功和無功的實時需量。測量分相視在最大需量，正向有功最大需量，反向有功最大需量，四象限無功最大需量及其發生時間。

需量測量周期可設置，需量測量模式可選滑差和區間。

4、系統時鐘

采用具有溫度補償功能的內置硬件時鐘電路，具有日歷、計時和閏年自動切換功能。具有獨立時鐘電源，掉電后系統時鐘不會丟失。咨.詢.服.務 150.18.18.93.79。

5、電能質量評估

記錄三相電壓的最高電壓及出現時間、最低電壓及出現時間，統計電壓監測時間、超上限時間、超下限時間，電壓超限率。

可測量三相電壓、三相電流波形失真度及21次以內的諧波含量。實時測量三相電壓電流不平衡度，當不平衡度超限時，存儲為事件記錄。

6、諧波污染源定位

實時計算諧波有功功率和諧波有功電能。通過分析臺區各區段線路的諧波電能，可確定臺區諧波污染源的來源。

特點：

* 諧波電能區分正負，正確區分諧波污染源和諧波被污染者。

* 分相計量和保存諧波電能，不僅定位到線路，更定位到相別。

* 諧波電能定時凍結，還可以對諧波污染源進行時間區段上的定位。

7、數據凍結

提供多種凍結模式和數據。凍結模式有整點凍結，日凍結和月凍結。凍結數據則根據凍結模式不同而稍有不同。

整點凍結支持的數據有合相正向有功電能、合相反向有功電能，分相正向有功電能、分相反向有功電能，分相正向有功諧波電能、反向有功諧波電能。

日凍結支持的數據有合相正向有功電能、反向有功電能、組合無功1/2電能，四象限無功電能，分相正向有功電能、反向有功電能，分相正向有功諧波電能、反向有功諧波電能，合相正向有功最大需量及其發生時間、反向有功最大需量及其發生時間。

月凍結支持的數據有合相正向有功電能、反向有功電能、組合無功1/2電能，四象限無功電能，分相正向有功電能、反向有功電能、組合無功1/2電能，四象限無功電能，分相正向有功諧波電能、反向有功諧波電能，合相正向有功需量及其發生時間、反向有功需量及其發生時間，四象限無功需量及其發生時間，分相正向有功需量及其發生時間、反向有功需量及其發生時間、四象限無功需量及其發生時間。

各種凍結的次數稍有不同，具體次數以實物的通信協議響應為準。當嘗試獲取不支持的凍結次數數據時， 低壓線路監測終端將會否認應答。

TTU通過獲取和分析凍結數據，結合拓?fù)湫畔⒑推渌匾男畔?，可以進行線損分析，短期/長期負荷預測，諧波污染源定位等功能的實現。

8、線損分析

低壓線路監測終端安裝在臺區的各個分支點，并且提供按時間凍結的電量數據和電參數據，這樣TTU取得同一時刻各節點的電能和電流功率等數據后，再結合自動識別到的拓?fù)湫畔?，就可以進行線損的分析了。

9、拓?fù)渥R(shí)別（選配）

低壓線路監測終端通過控制副機（選配，拓?fù)湫畔⒃唇K端）發送特征信號，在各 低壓線路監測終端之間互相識別。上游的 低壓線路監測終端總是能夠識別到下游 低壓線路監測終端發出的無功特征信號，而下游或不同分支的 低壓線路監測終端則無法識別上游的，由此可以確定各 低壓線路監測終端之間的相互分支關系和上下游關系，最終確定整個臺區JP柜、分支箱和終端箱所有線路與設備的拓?fù)潢P(guān)系。

10、電表數據采集功能

低壓線路監測終端可通過RS485通信口監控現有的電能數據采集系統數據。 低壓線路監測終端自動識別集中器抄表周期，在集中器抄表周期間隙進行對戶表數據的采集，不影響現有集抄系統。

低壓線路監測終端可監控集中器對電表的采集報文數據，自動分析，自動建立電表檔案，自動保存集中器采集的數據，減少 低壓線路監測終端本身主動采集的數量和頻次。

還有很多功能就不一一詳細介紹，可咨詢150.18.18.93.79介紹，還有故障判定、電氣火災監測（剩余電流）、電弧監測、臺賬管理、維護工具、通信、電源供電、自診斷功能、LED指示、遙信功能、校表功能（單回路適用）等。

以上內容有專業的LTU低壓線路監測終端服務廠家與您分享，歡迎閱讀、了解咨詢、收藏與分享！
