一、改造核心目標：從 “傳統運維” 到 “智能監管”

在能源數字化與供電可靠性要求日益提升的今天，配電系統作為電力供應的最后關鍵環節，其運維模式正面臨深刻變革。傳統依賴人工定期巡檢的運維方式，已無法滿足現代工商業及居民社區對電力連續、安全、高效供應的核心需求。

改造方案主張： 以“降本、提效、保安全”為根本目標，通過構建“感知-傳輸-管理-決策”一體化的智能監控系統，實現配電房“狀態全可視、故障早預警、運維遠程化”，全面適配10kV及以下中低壓配電房場景（含工業廠房、商業綜合體、居民小區等）。

二、方案核心目標

針對上述痛點，本方案以 “降本 30%+、提效 50%+、零安全事故” 為核心目標，通過智能化監控系統實現 “狀態全可視、故障早預警、運維遠程化”，

降本 >30%： 通過“遠程巡檢+無人值守”模式，減少現場巡檢頻次與人員配置，預計降低年均人力與管理成本30%以上。

提效 >50%： 實現故障實時告警與精準定位，將平均故障發現與處理時間從小時級縮短至分鐘級，運維效率提升50%以上。

零安全事故： 通過7x24小時不間斷監測與AI預警，實現對電氣火災、人員非法闖入等安全風險的主動防御，目標達成零相關安全事故。

三、系統架構

本方案采用分層分布式架構，由上至下分為現場感知層、網絡傳輸層、平臺應用層。

1、現場感知層 - “全方位狀態感知”

負責采集配電房?jī)?nèi)所有關鍵物理量與狀態量。

2、網絡傳輸層 - “穩定可靠的數據通道”

負責將感知層數據匯聚并上傳至監控平臺。

HT500物聯網智能主機（網關）： 核心設備，負責采集所有智能設備、傳感器的數據。

工業交換機： 組建配電房?jī)?nèi)工業級環網，具備高可靠性、抗干擾能力。

3、平臺應用層 - “智能監管大腦”

負責數據存儲、分析、可視化與決策支持。

配電房智能監控平臺（軟件）：

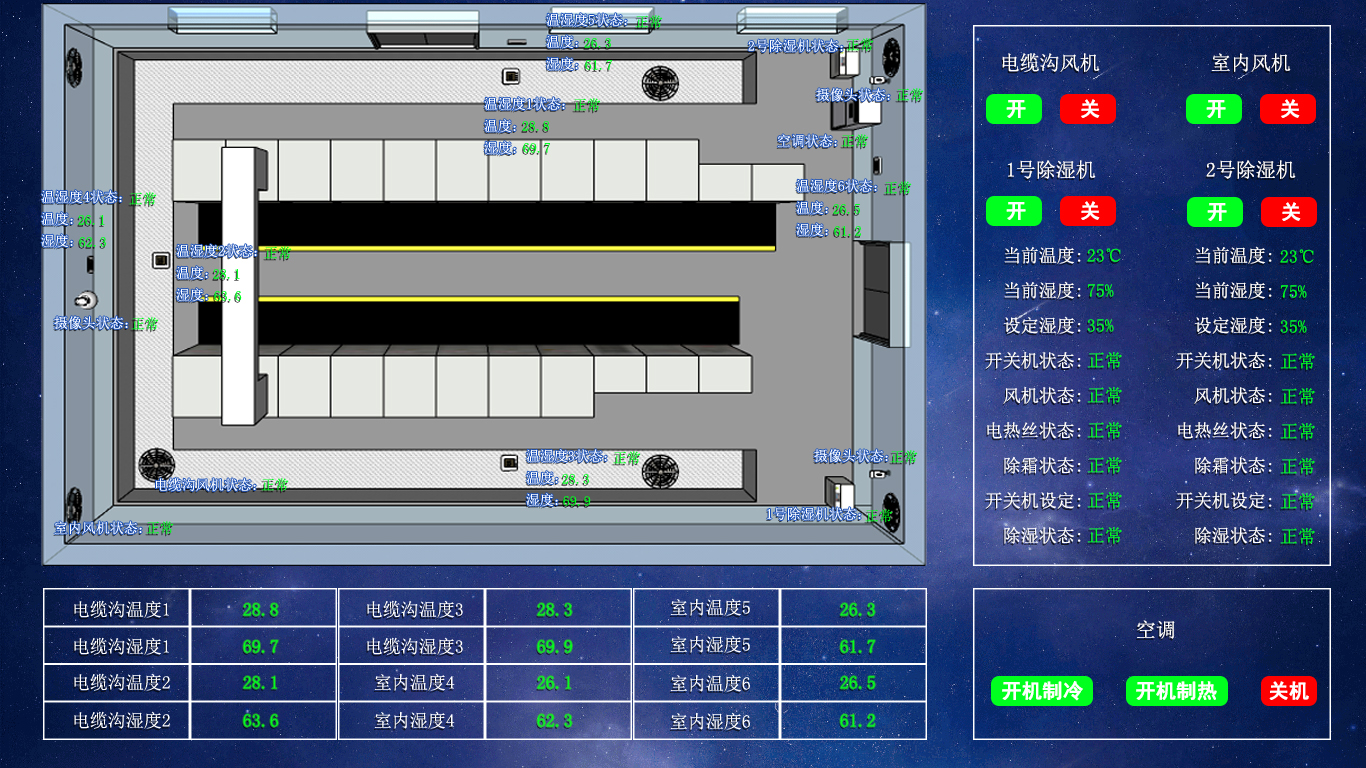

3D可視化大屏： 全景展示配電房設備實時狀態、環境參數、告警列表。

告警中心： 支持多級告警（預警、一般、嚴重），通過短信、APP推送等方式通知相關人員。

報表系統： 自動生成運行報表、故障分析報告、巡檢報告，替代紙質記錄。

移動APP： 運維人員可通過手機隨時隨地查看狀態、接收并處理告警。

四、配電房監控系統主要功能

1 設備接頭溫度監測告警

實時監測開關柜內電纜與母排連接處、負荷開關觸頭處溫升和電纜接頭處溫度，發生異常時自動告警，并與監控終端進行通信上送告警信息，及時發現因負載過大、接觸不良等問題引起的開關柜溫度過高問題，預防事故發生。

2 局部放電監測告警

利用特高頻局放、無線測溫二合一傳感器，實時監測各個監測點局部放電量幅值、頻次以及溫度數據，及時發現開關柜的絕緣缺陷，發生異常時自動告警，并與監控終端進行通信上送告警信息。

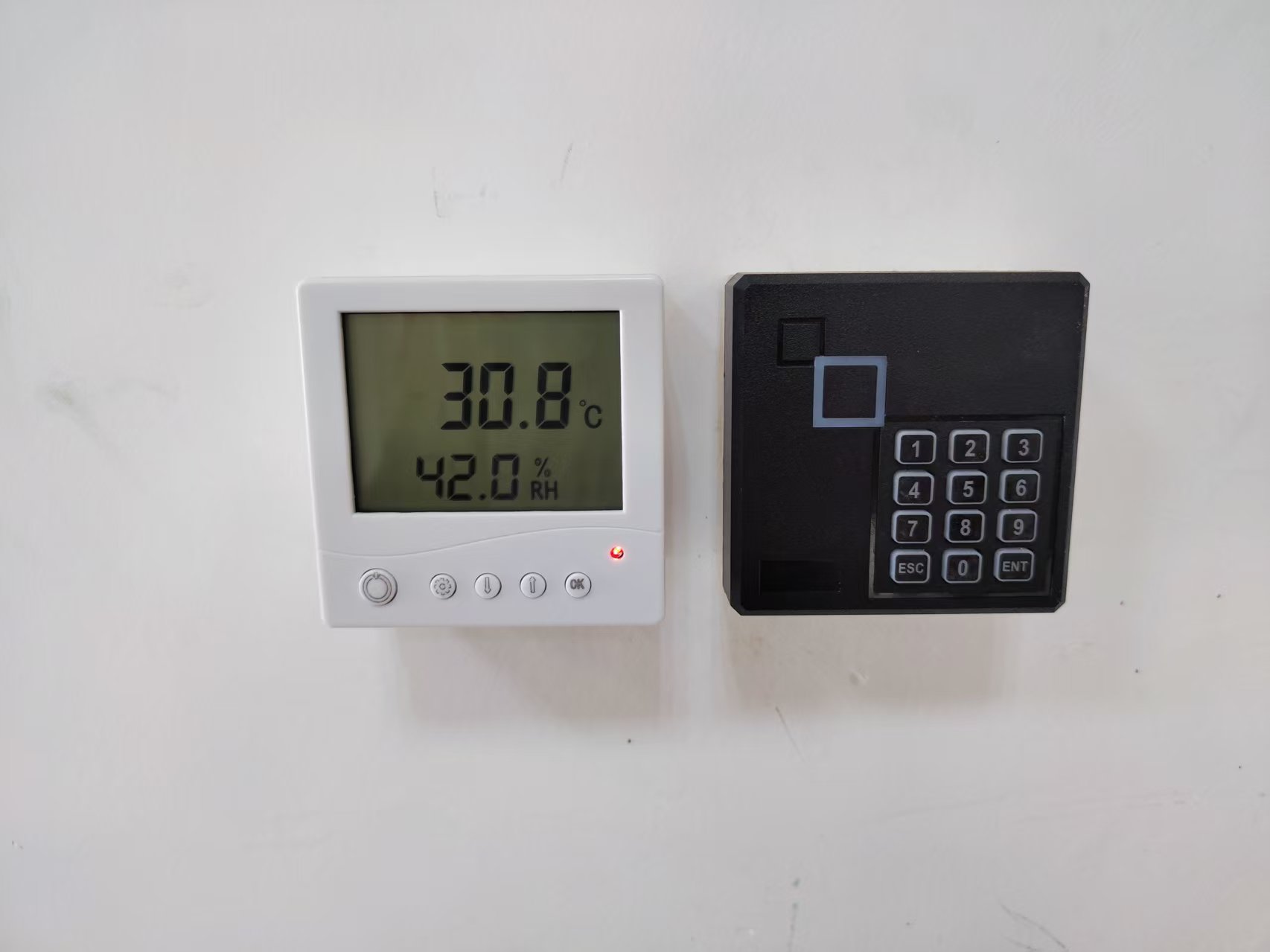

3 站房溫度濕度監測告警

實時監測站房?jī)?nèi)環境的溫度、濕度信息，當環境溫度或濕度高于設定閾值時自動告警，并與監控終端進行通信上送告警信息。

4 水位監測告警

實時監測電纜溝水位信息，當發生進水情況時自動告警，并與監控終端進行通信上送告警信息。

5 門磁及入侵雙鑒監控告警

利用門磁傳感器、入侵雙鑒傳感器實時自動監測站房非法闖入行為，當發生非法入侵時自動告警，并向監控終端上送告警信息。結合工作票，可以監督規定時段、規定人員進入規定站房，加強站房管理，保護電力生產安全，防止供電事故發生。

6 煙霧探測告警

實時監測站房?jī)?nèi)火災煙霧信息，當發生火災事故時自動向監控終端上送告警信息。

7 AI攝像頭智能監測告警

基于視覺識別AⅠ單元和云邊協同的視覺融合方法，當發生異物入侵、不合規人員闖入、人員未帶安全帽、電子圍欄范圍越限、工作違規等異常情況時，AⅠ攝像頭自動捕捉抓拍，主動上送至配電自動化主站系統進行告警并展示。

8 環動設備遠程監控

配備除濕控制器、風機控制器、水泵控制器以及空調控制器，根據傳感器監測數據，利用綜合監控物聯網終端就地計算與調控，對站房環境進行有效治理。

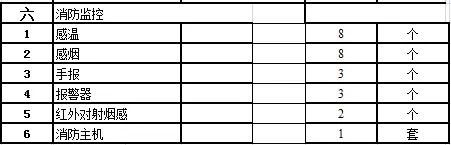

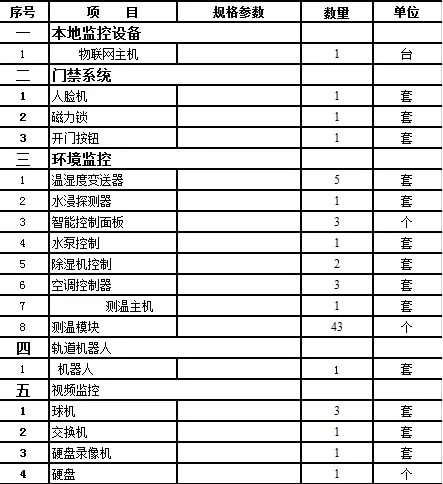

五、設備及配套輔材
