該園區產業定位于應用型海洋科技研發、人工智能、工業互聯網、制造及裝備研發。本次建設內容為：園區生產基地(一期)項目，包括1#生產廠房、2#生產廠房及3#生產廠房。

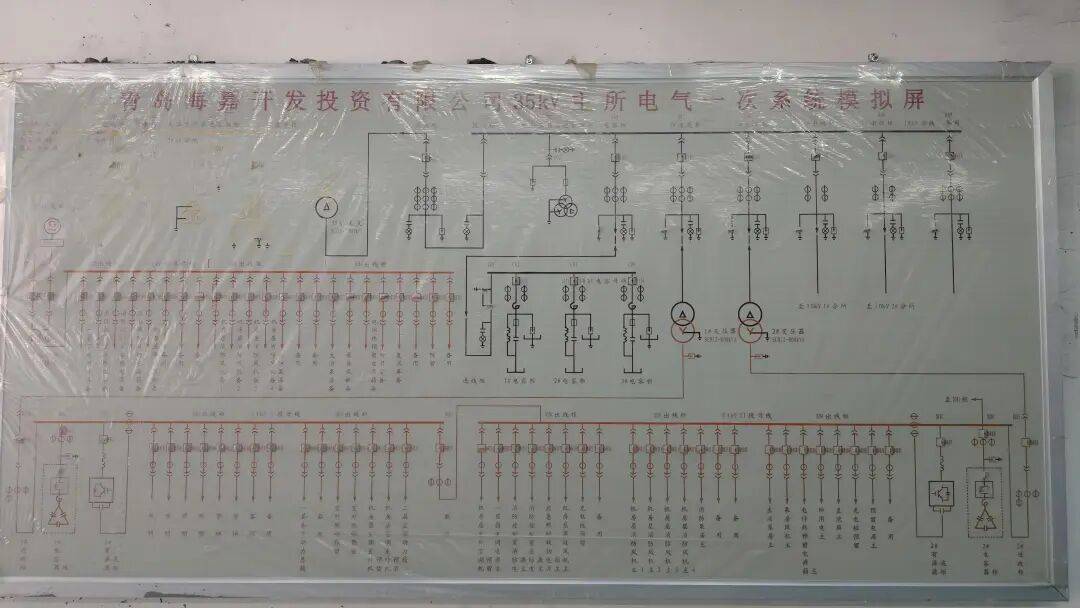

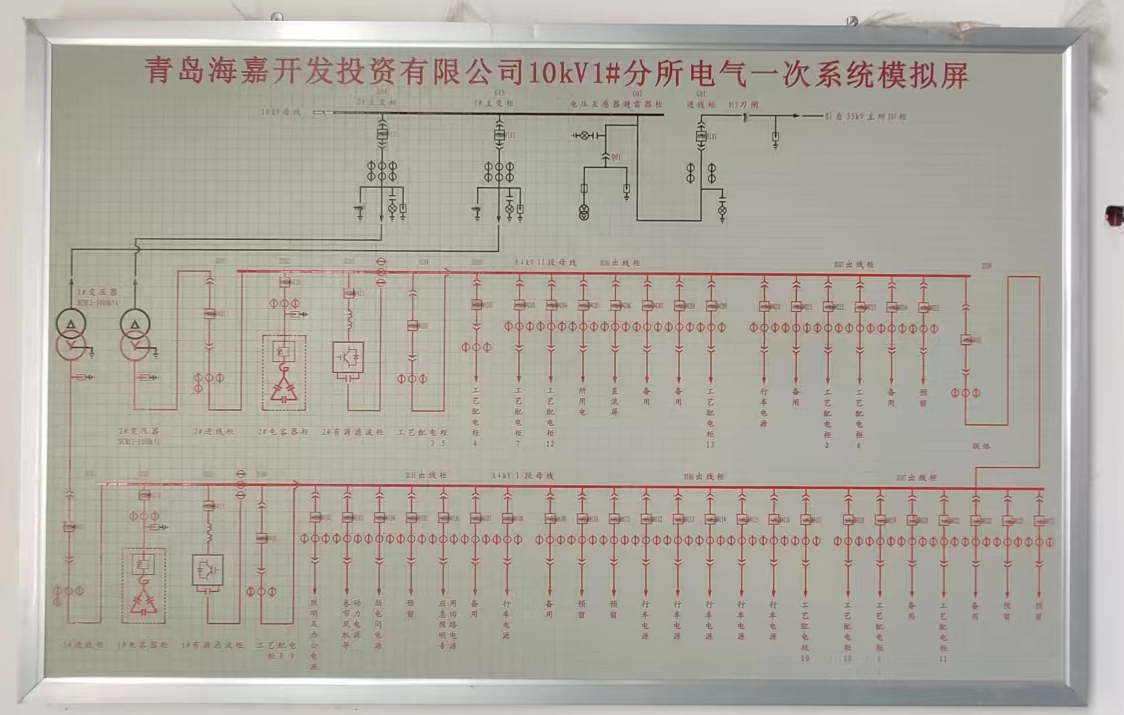

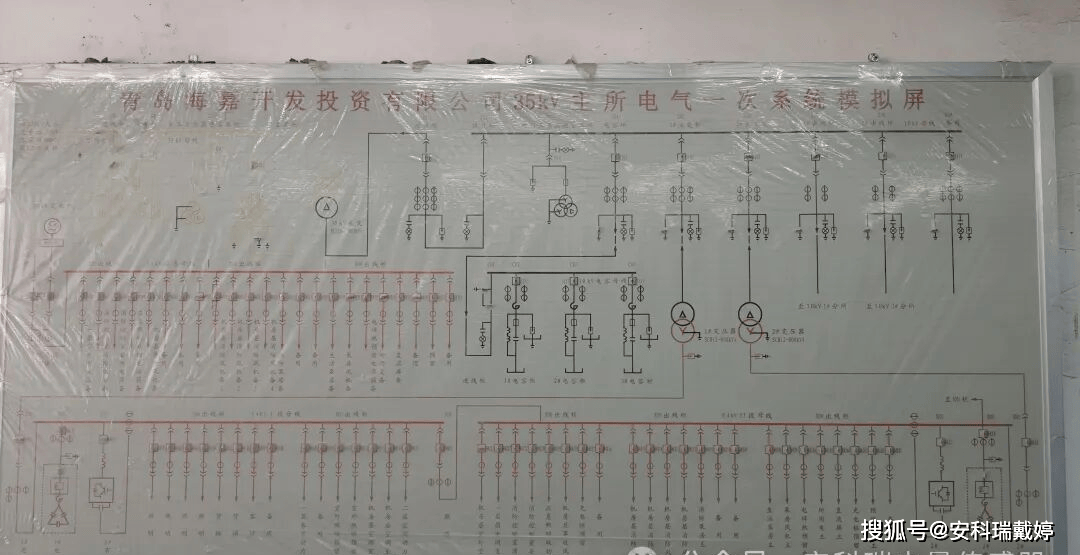

園區共設置35kV變電站1座，區域變電所2座。本項目采用35kV單電源進線，本變電站為主站，10kV1#分所、10kV2#分所電源引自本變電站。

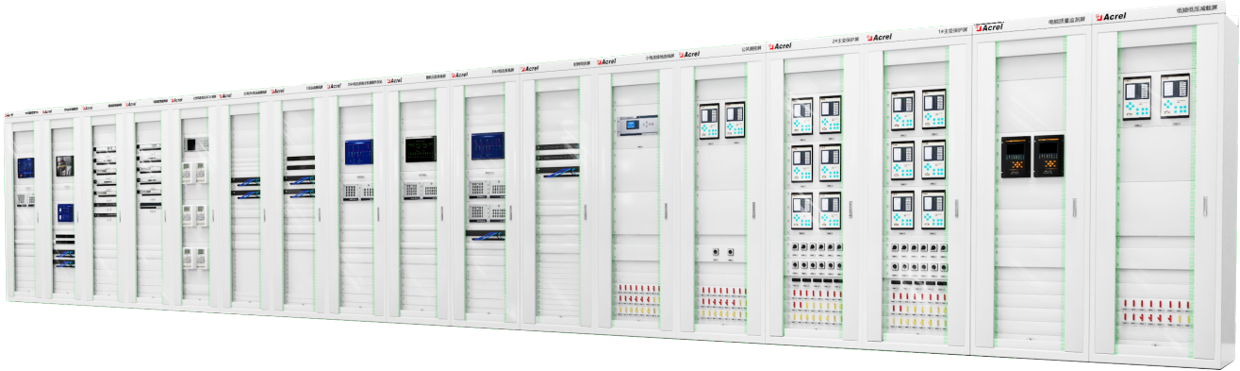

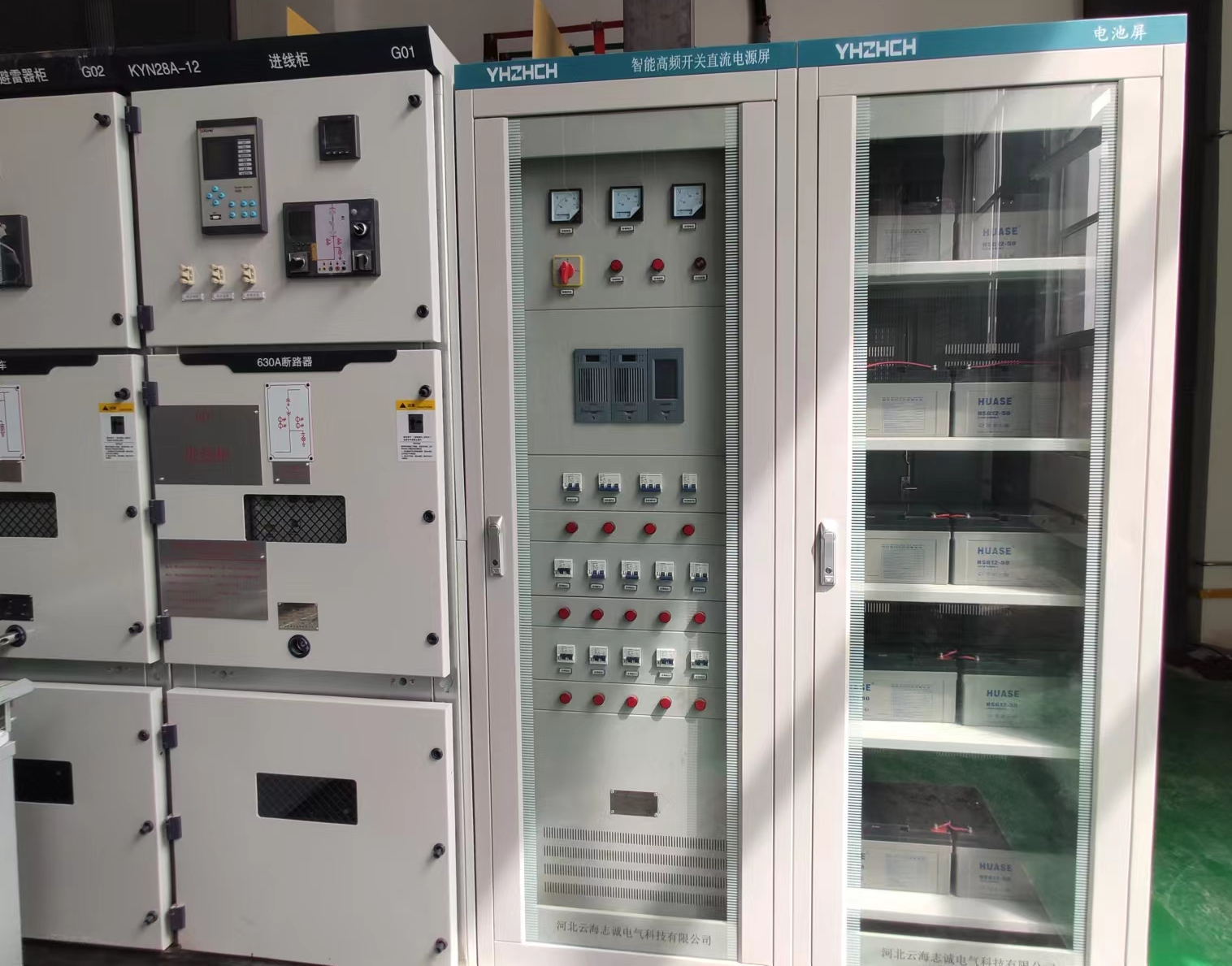

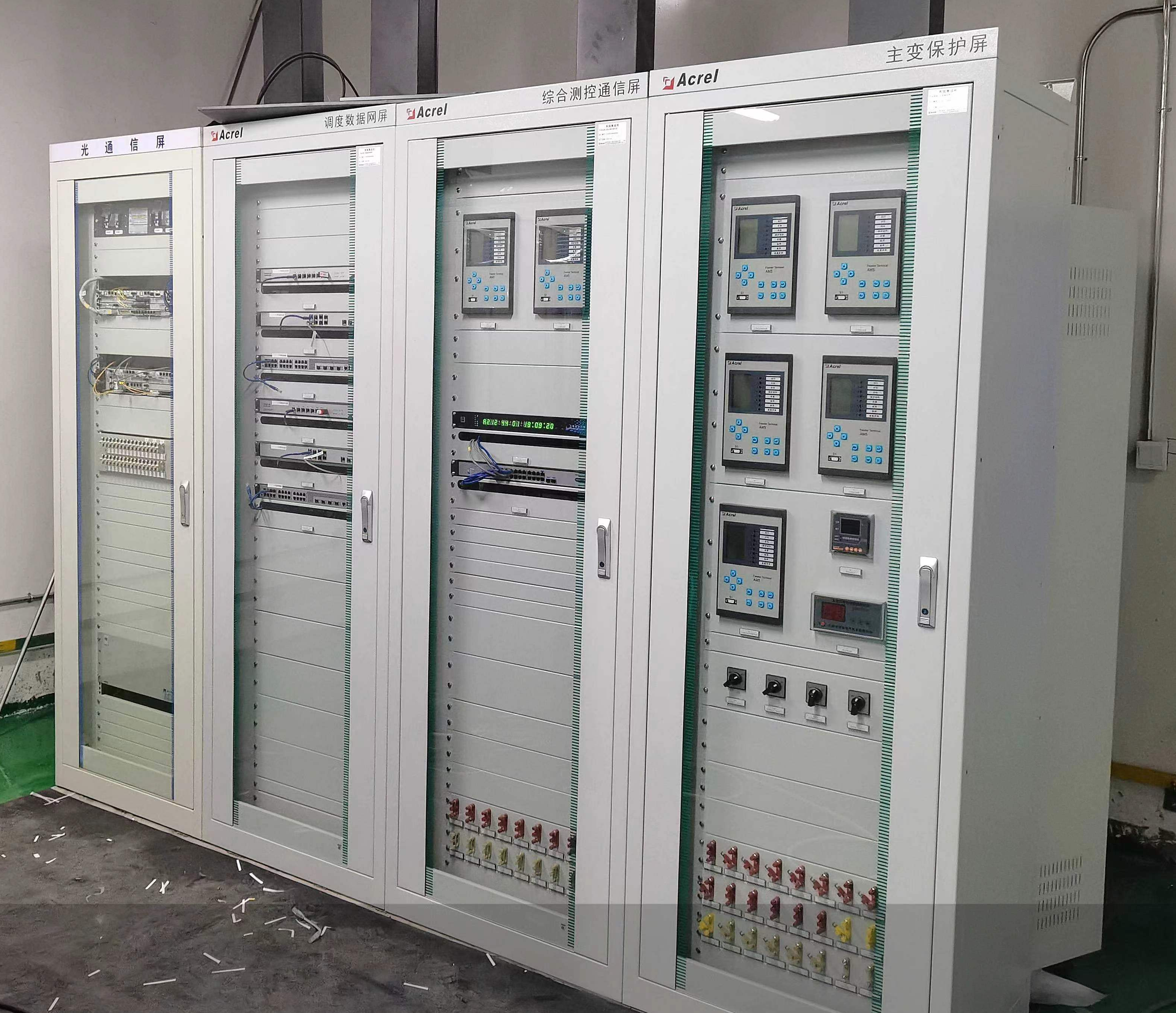

變電站綜合自動化系統中，多數子系統都是由微機構成的，都具有一定的故障診斷功能，這就使得變電站一、二次設備的可靠性得到了提高。其中35kV/10kV 降壓變壓器回路采用整套主變保護裝置集中組屏方式，配置主變保護屏。屏柜設立在電氣監控室，屏柜上裝設1臺差動保護裝置、1臺高后備保護裝置、1臺低后備保護裝置、1臺高側測控裝置、1臺低側測控裝置、1只變壓器溫控儀、1臺檔位變送器及轉換開關、壓板、空氣開關等其他控制設備。其余回路就地開關柜上分配配置獨立保護裝置，確保電力系統的安全、穩定運行。

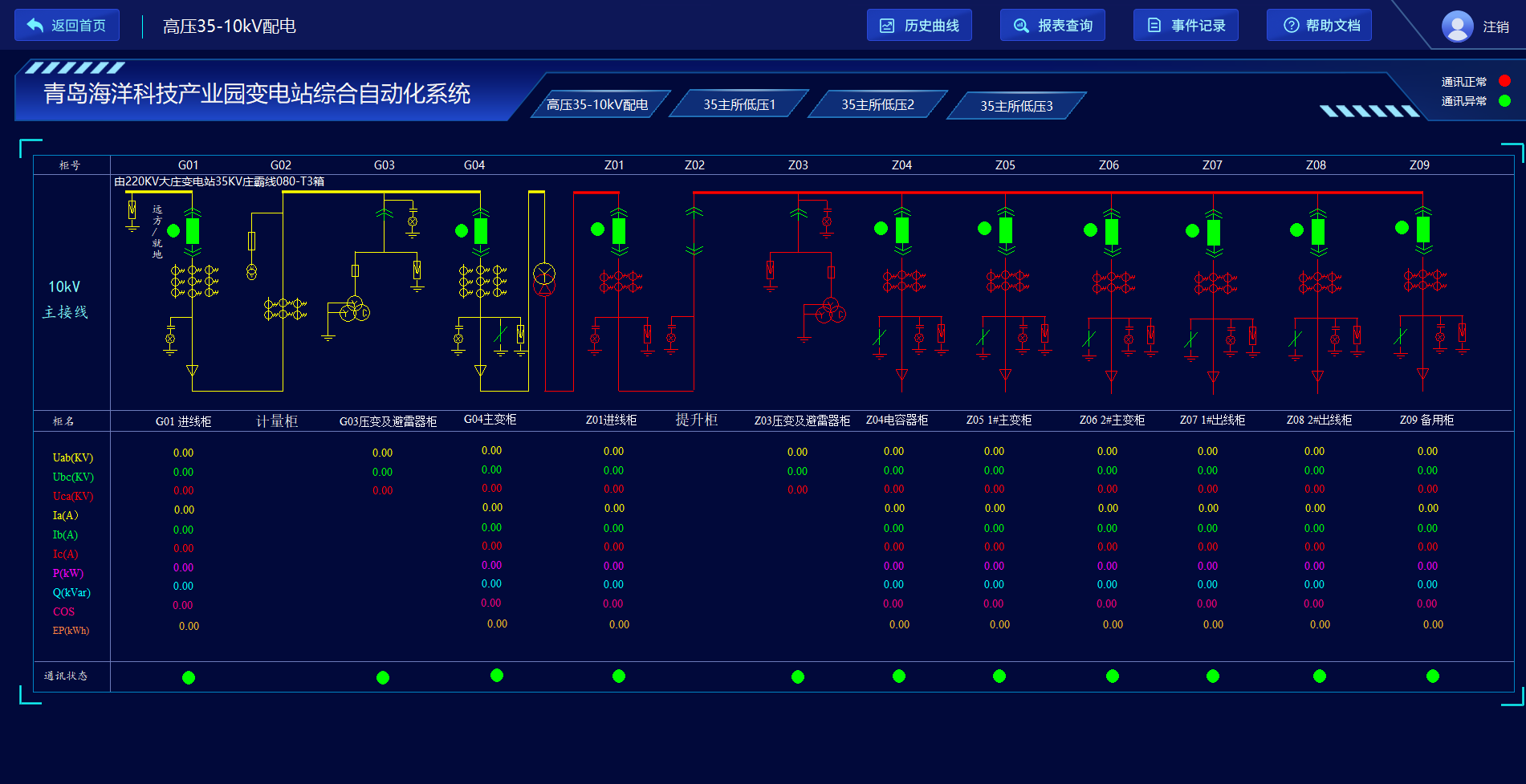

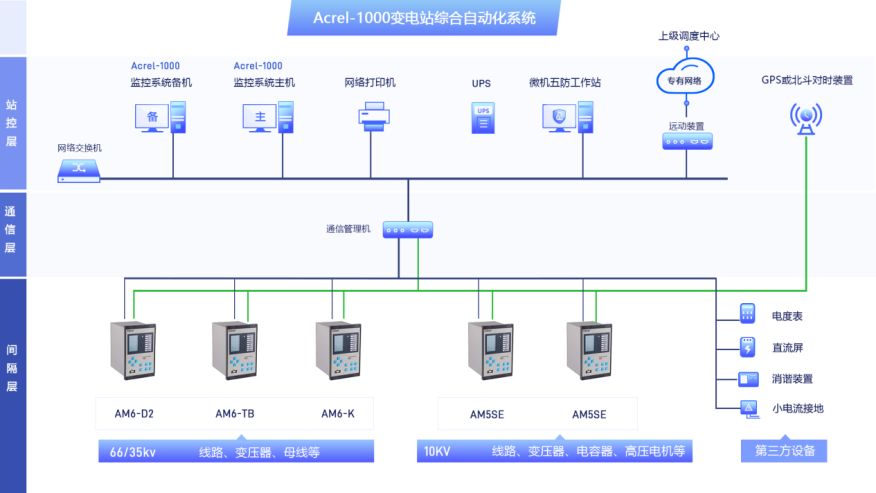

Acrel-1000變電站綜合自動化系統人機界面友好，能夠以配電一次圖的形式直觀顯示配電線路的運行狀態，實時監測各回路電壓、電流、功率、功率因數等電參數信息，動態監視各配電回路斷路器、隔離開關、地刀等合、分閘狀態及有關故障、告警等信號。

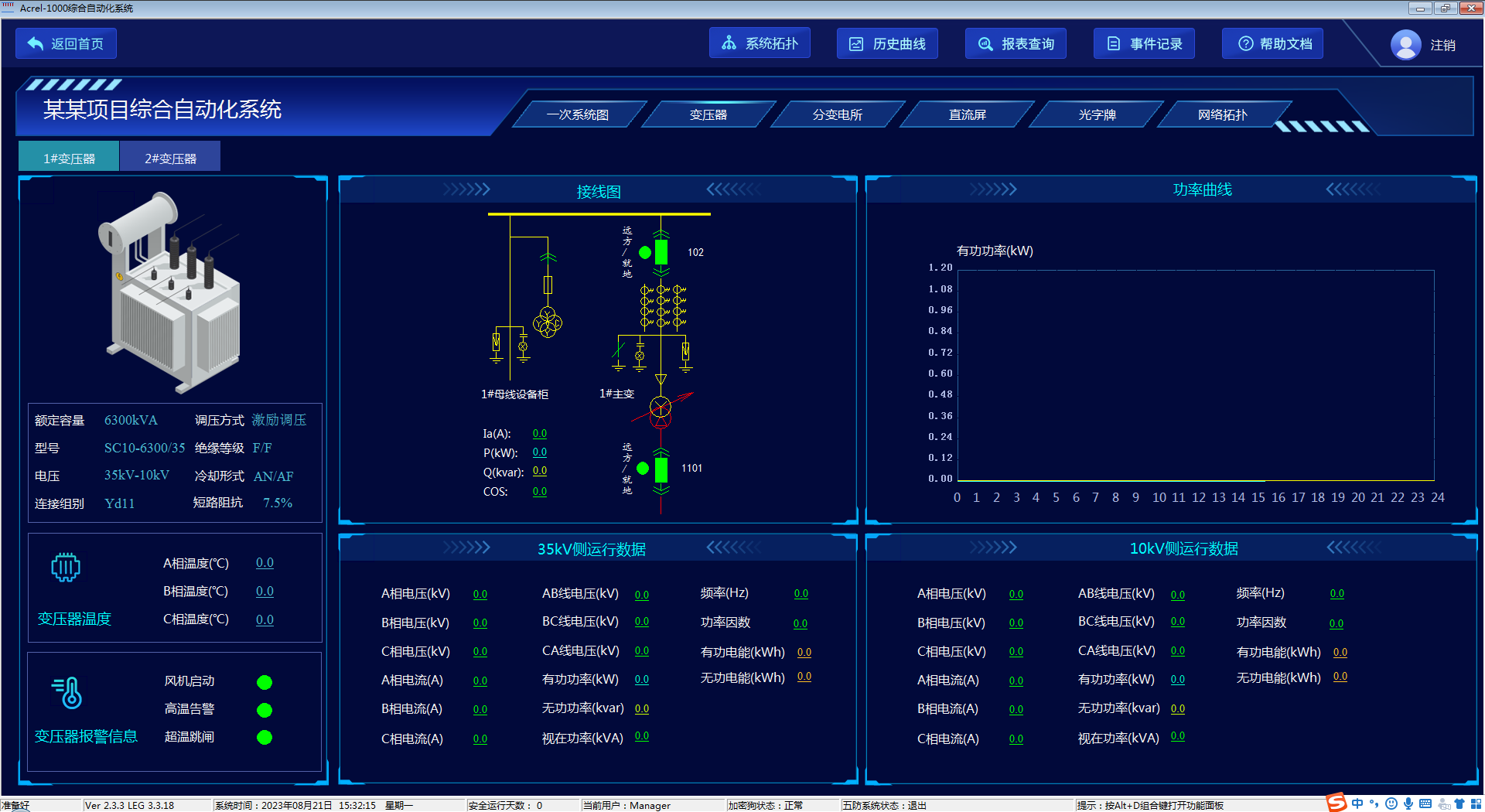

在35kV變電站中主要關注的就是主變壓器，主變壓器獨立界面分析，可以查看變壓器基本信息（變壓器型號、容量），查看變壓器高低壓兩側詳細電參量等數據。

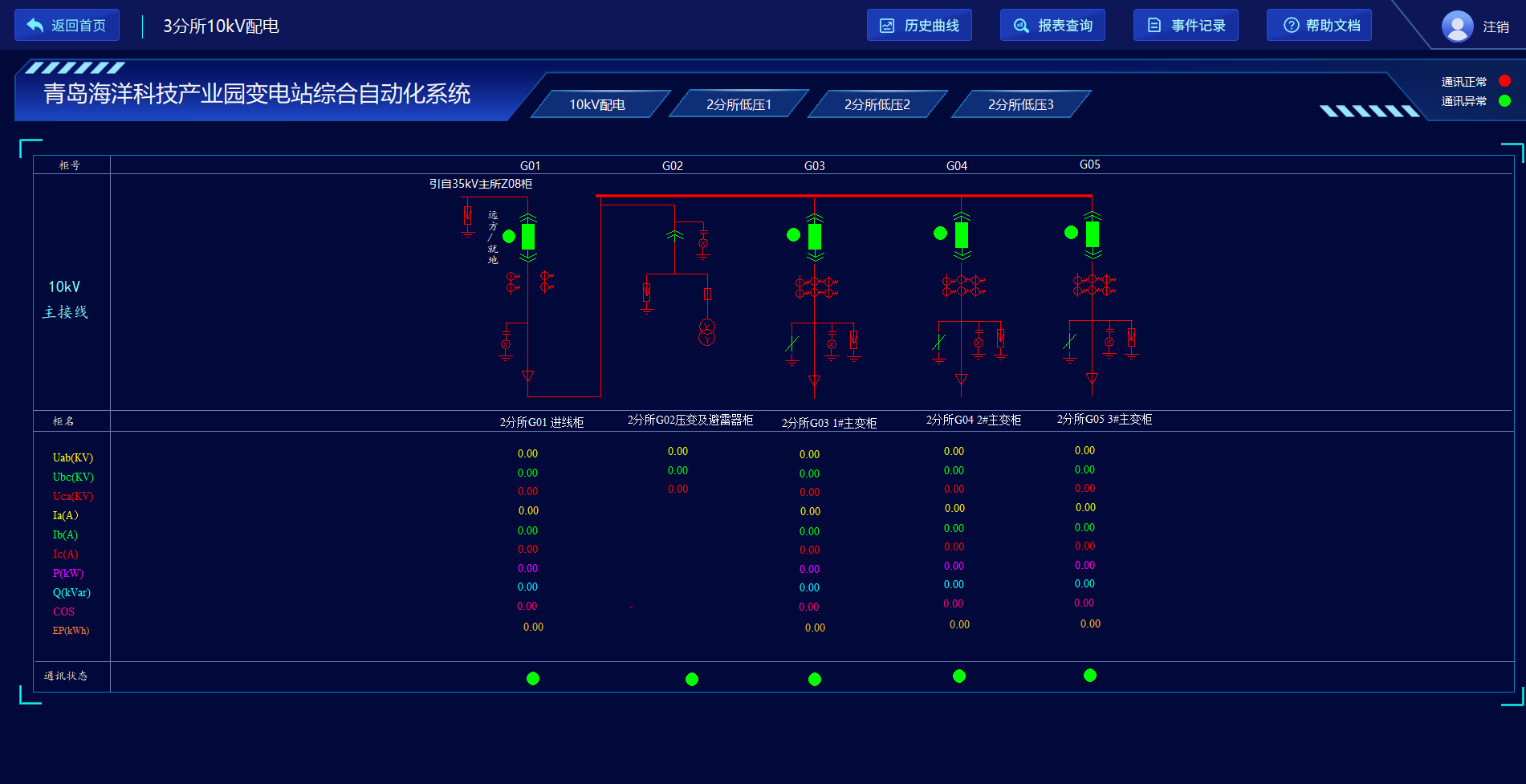

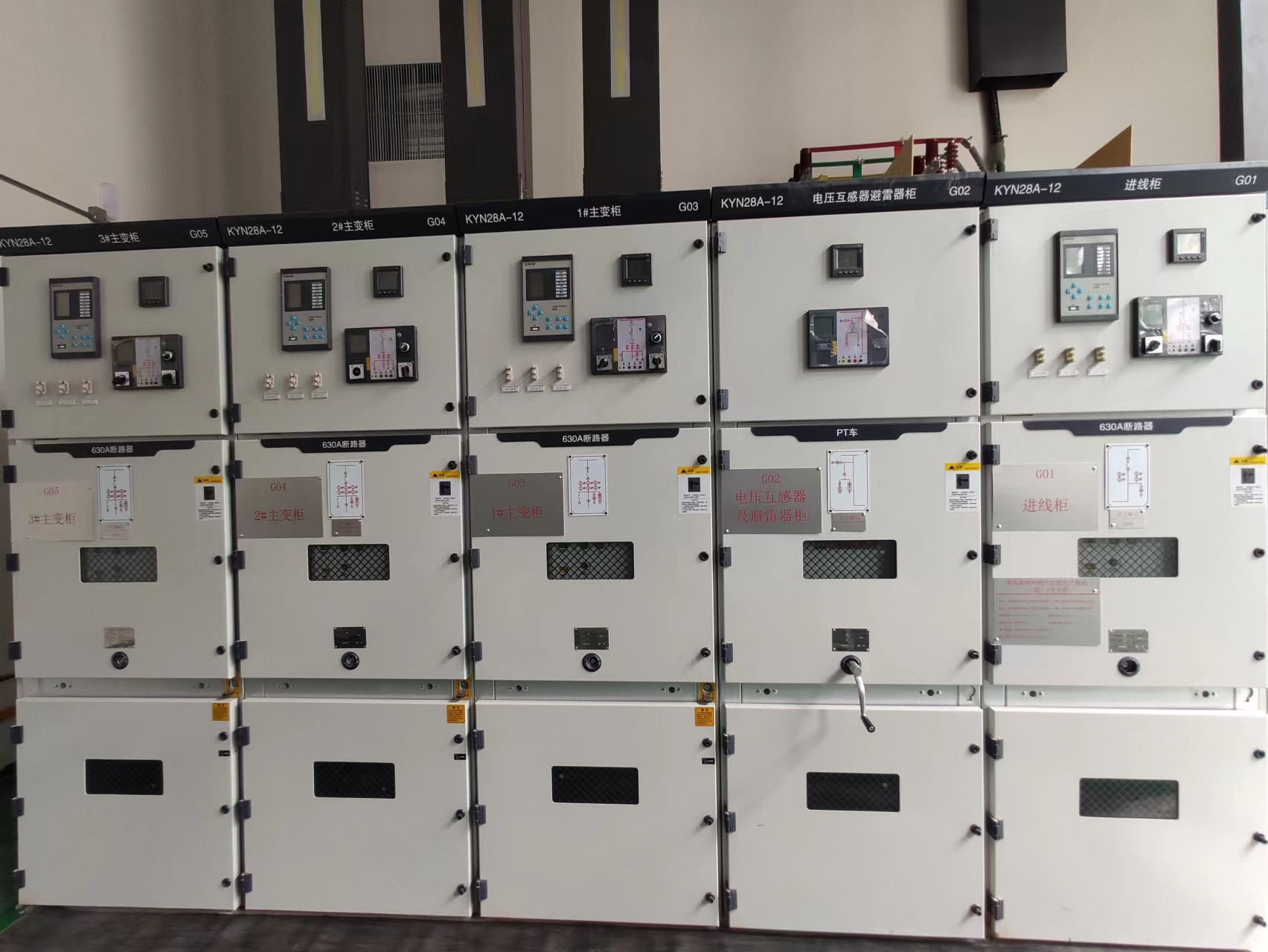

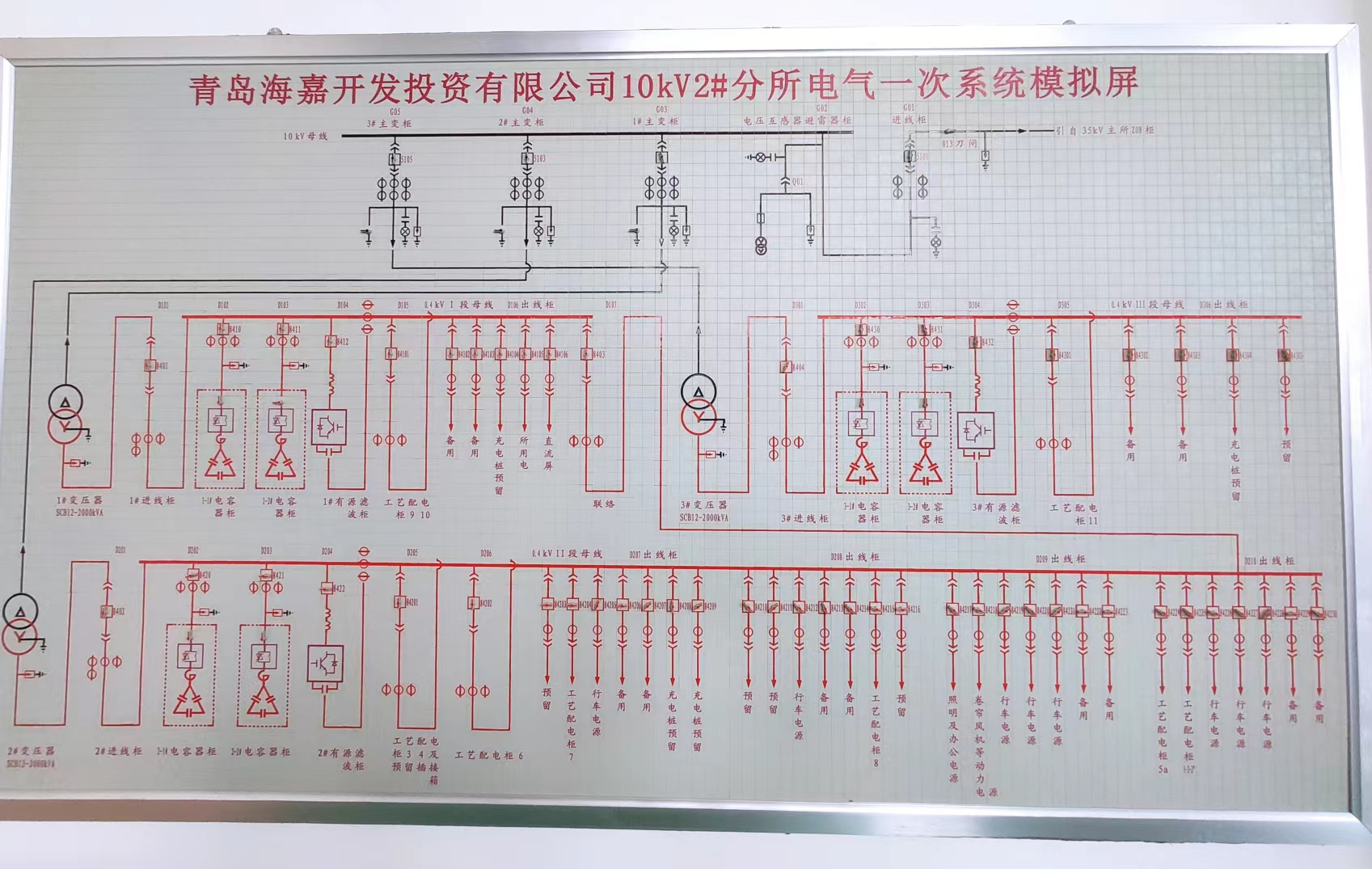

各分變電所獨立監測界面，可以直接查看分變電所回路詳細電參量與斷路器開關狀態，其中，10kV配電系統中監測的開關量主要有：斷路器分、合閘信號，手車工作、試驗位置信號、保護跳閘信號等。
