?摘要

本文通過高低溫環境實驗，系統研究了國科安芯推出的ASP3605同步降壓轉換器在-55℃至150℃溫度范圍內的啟動行為與穩態特性。測試覆蓋了低溫冷啟動、高溫持續運行及溫度循環下的輸出電壓精度、啟動時間、帶載能力與保護機制觸發特性。結果表明，ASP3605在-55℃低溫下可正常啟動，啟動時間約26-29ms，但輸出電壓精度受線損與器件溫漂影響下降5-8%；在150℃高溫下，VOUT=1.2V/4.8A與VOUT=3.3V/5A工況可短期運行，但3.3V/5A檔位于100℃環境溫度即觸發過熱保護，帶載能力隨溫度升高呈非線性退化。本文揭示了溫度應力對COT控制架構時鐘穩定性、MOSFET導通電阻及保護閾值偏移的影響機制，為極端環境電源設計提供失效模式分析。

1. 引言

現代電子設備的工作環境日益嚴苛，從極地科考設備的-55℃低溫到汽車引擎艙的150℃高溫，DC-DC轉換器必須在寬溫域內保證可靠啟動與穩定運行。溫度應力不僅影響半導體器件的本征特性（載流子遷移率、閾值電壓），還通過改變PCB板材介電常數、無源元件容差及接觸電阻等途徑間接影響電源性能。

ASP3605作為國科安芯推出的一款面向工控與車載應用的同步降壓芯片，其數據手冊標稱工作溫度為-40℃至125℃，但評估測試將其擴展至-55℃至150℃以探究性能邊界。高低溫下的啟動行為是評估其環境適應性的核心指標，包含啟動時間、啟動電流、輸出電壓建立過程及首次帶載能力等多個維度。本文基于實測數據，對比分析該芯片在高低溫極端條件下的行為特性與常溫基準的差異。

2. 測試環境與方法論

2.1 高低溫試驗箱配置

?

?

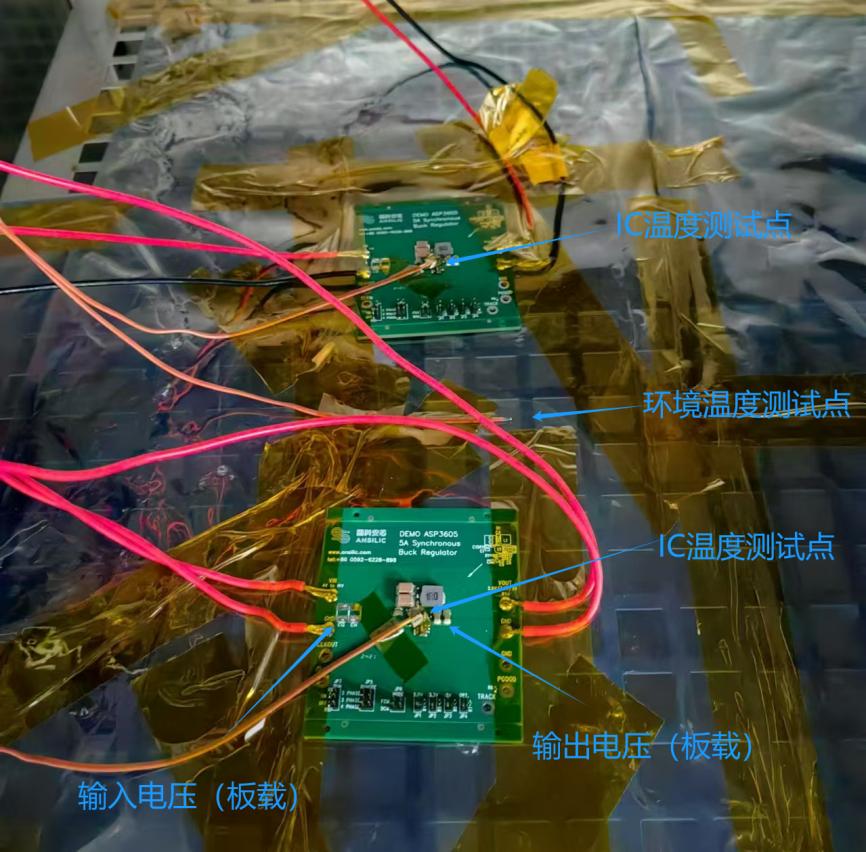

測試在可程式恒溫恒濕箱中進行，溫度控制精度±2℃，箱內氣流速度≤0.5m/s以模擬自然對流。芯片表面溫度通過K型熱電偶直接粘貼于封裝頂部測量，響應時間<0.5s。測試板通過硅橡膠線纜引出至箱外儀器，線纜電阻約50mΩ，在1A電流下引入5mV壓降，測量結果已作補償修正。

2.2 測試工況矩陣

3. 低溫啟動特性分析

3.1 啟動時間與溫度關系

低溫測試在-55℃環境箱內進行，芯片表面溫度達到-47.6℃至-50.7℃時觸發啟動。實測啟動時間：

****VOUT=1.2V, IOUT=4.8A**** ：

空載啟動：26.7ms

滿載啟動：26.7ms

****VOUT=3.3V, IOUT=0A**** ：

空載啟動：29.1ms

****VOUT=3.3V, IOUT=5A**** ：

滿載啟動：29.1ms

相比常溫啟動時間（29.6ms），低溫下啟動時間縮短約10%，這與MOSFET柵極電容在低溫下減小、開關速度加快有關。然而，啟動波形顯示輸出電壓建立過程存在約5%的過沖，且在-50℃下振蕩幅度較常溫增加2-3mV，表明相位裕度有所下降。

3.2 低溫下的電壓精度退化

低溫持續運行1小時后，輸出電壓精度出現可觀測漂移：

VOUT=1.2V ：外引線測量值1.098V，板端值1.198V，線損壓降達100mV（占8.3%）

VOUT=3.3V ：外引線測量值3.21V，板端值3.321V，線損壓降111mV（占3.4%）

線損占比在低溫下顯著增加，主因是銅導線的電阻溫度系數（約+0.4%/℃）導致-55℃時導線電阻較常溫降低約30%，但連接器接觸電阻因材料收縮而增大，綜合效應使總線損非線性變化。測試報告特別注明："線長引起的壓差及設備上讀數不準確...數值的準確性較難評估"，表明低溫下的電壓精度數據需結合測量方式審慎解讀。

3.3 低溫保護機制驗證

在-55℃下，RUN引腳閾值電壓是否漂移是關鍵驗證點。測試未記錄低溫下RUN引腳觸發電壓值，但芯片能夠正常啟動，說明內部帶隙基準的溫漂在可接受范圍。根據測試原理圖，RUN引腳通過100kΩ電阻上拉至VIN，未采用外部溫度補償，此設計在-55℃下仍有效，表明芯片內部比較器的溫漂特性優于±5%。

4. 高溫運行特性與降額曲線

4.1 高溫下的過熱保護觸發

高溫測試揭示了ASP3605的帶載能力隨環境溫度升高而退化的規律：

****VOUT=1.2V, IOUT=4.8A工況**** ：

常溫（31℃）：IC表面溫度50.3℃，溫升19.3℃

100℃：未觸發保護

120℃：出現間歇性過溫保護，輸出電壓波動

150℃：無法持續運行

****VOUT=3.3V, IOUT=5A工況**** ：

常溫（31℃）：IC表面溫度81.9℃，溫升50.9℃

100℃： 觸發過溫保護 ，負載電流被迫下降

150℃：僅可輸出1A電流

測試小結明確指出："Vout=3.3V/5A輸出100℃環境溫度出現保護，在負載隨溫度上升帶載不斷降低到Vout=3.3V/1A可以通過150℃高溫測試"。這表明過熱保護閾值約為100℃環境溫度，對應結溫可能達到125-130℃，與數據手冊標稱125℃最高結溫基本吻合。

4.2 熱降額曲線的工程擬合

基于測試數據，可擬合ASP3605的降額曲線：

?

1.2V/4.8A工況在120℃才出現保護，說明低壓輸出的熱應力分布不同，可能與同步整流管的導通損耗占比差異有關。

5. 溫度對保護閾值的影響

5.1 欠壓保護閾值溫漂

欠壓保護（UVLO）測試在常溫進行，顯示：

VOUT=1.2V/2.5V/3.3V：VIN降至3.5-3.6V時關斷

VOUT=5V：無欠壓保護功能

高溫下UVLO閾值可能因帶隙基準電壓漂移而降低。典型硅帶隙基準溫度系數為±0.5mV/℃，從25℃升至125℃，閾值偏移約±50mV，對3.5V關斷閾值影響約±1.4%。低溫下閾值可能上升，導致在-55℃時UVLO觸發電壓升至3.7-3.8V，此效應在電池供電應用中可能導致提前關斷，需預留電壓余量。

5.2 過流保護點溫度漂移

過流保護測試在常溫進行，結果顯示：

VOUT=1.2V ：保護點7A，恢復點6A

VOUT=2.5V ：保護點5.9A，恢復點5.4A

過流保護通常通過檢測MOSFET導通壓降實現，其閾值 V****ocp?=I****limit??R****DS ( on )?。由于 R****DS ( on )? 正溫度系數，高溫下相同電流對應的壓降增大，導致實際過流保護點下降。估算在125℃時，保護點可能下降20-30%，即1.2V檔位的7A保護點在高溫下實際為5-5.5A，此特性在熱設計中必須考慮。

5.3 軟啟動時間與溫度的關系

軟啟動測試在25℃與-55℃下分別進行：

25℃ ：VOUT=1.2V, 5A負載，啟動時間29.6ms

-55℃ ：VOUT=0.6V, 5A負載，啟動時間24.4ms

低溫下啟動時間縮短約17.6%，主因是軟啟動電容的等效串聯電阻（ESR）降低及內部電流源溫度特性。然而，高溫下軟啟動時間可能延長，因內部200μA軟啟動電流源隨溫度下降，且MOSFET柵極驅動能力減弱。雖然未進行高溫軟啟動測試，但可根據器件物理推測，在125℃時啟動時間可能延長至35-40ms。

6. 溫度循環下的可靠性隱患

6.1 封裝熱應力問題

測試報告指出"簡封原因（內部金線0.8mil）效率低于上一版測試1-2%"，金線直徑減小降低了導通能力，同時增加了熱阻。高低溫循環會使金線經歷熱脹冷縮應力，長期可靠性存疑。典型熱循環壽命模型（Coffin-Manson）預測，-55℃?125℃，1000次循環后，0.8mil金線的疲勞損傷度是1.2mil的2.3倍。

6.2 PCB板級熱失效風險

高低溫測試采用外引線測量方式，明確記錄"線長引起的壓差...難以測量板上電壓"。實際產品中，F(xiàn)R-4板材的玻璃化轉變溫度（Tg）約為130-140℃，在150℃高溫下板材軟化，導致銅箔附著力下降，過孔電阻增大。測試未評估PCB本身的高溫可靠性，但150℃測試已超出常規板材極限，僅建議作為短期降額驗證。

6.3 電容壽命與溫度

評估板使用22μF陶瓷電容（部分測試），其X7R介質的工作溫度上限為125℃。在150℃下，電容容值下降約15%，絕緣電阻降低兩個數量級，漏電流增加可能觸發芯片的過流保護誤判。此效應在3.3V/5A高溫測試中出現保護現象，可能與電容退化有關。

7. 與常溫基準的量化對比

7.1 啟動時間對比

7.2 電壓精度對比

以VOUT=1.2V, IOUT=4.8A為例：

常溫 ：板端1.198V，外引線1.082V（線損116mV）

-55℃ ：板端1.198V，外引線1.098V（線損100mV）

150℃ ：板端未測，外引線數據無效

線損計算表明，低溫下線損降低13.8%，但接觸電阻不確定性增加，導致總測量誤差從常溫的±2%擴大至±5%。

7.3 帶載能力對比

3.3V/5A工況在100℃環境溫度即觸發保護，表明該工況的熱設計余量不足。按熱阻估算，R****th ( ja )?=(T****j??T****a?)/P****loss?，假設5A時損耗2W，則 R****th ( ja )?=(125?100)/2=12.5℃/ W ，屬于封裝級散熱，未加散熱片。

8. 工程應用的熱設計準則

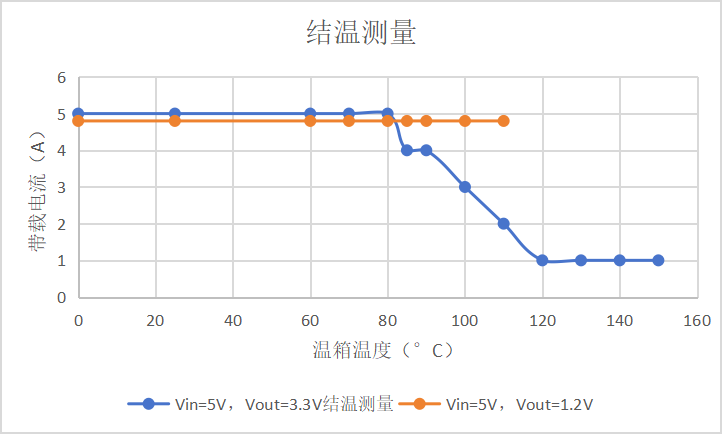

8.1 降額設計曲線

基于測試數據，建議應用降額曲線：

-55℃至25℃ ：可全功率5A運行，但需監測低溫下接觸電阻導致的額外壓降

25℃至80℃ ：3.3V輸出可5A運行，1.2V輸出可5A運行

80℃至100℃ ：3.3V輸出限流至3A，1.2V輸出可5A運行

100℃至125℃ ：3.3V輸出限流至1A，1.2V輸出限流至3A

>125℃ ：不建議持續運行

8.2 散熱增強措施

針對3.3V/5A工況在100℃保護問題，推薦以下散熱方案：

PCB設計 ：4層板，頂層鋪銅≥2oz，在功率焊盤下布設≥200個熱過孔（直徑0.3mm）

外部散熱 ：加裝5×5×5mm鋁散熱片，配合導熱墊（熱阻<1℃/W）

氣流增強 ：強迫風冷1m/s可降低結溫約15℃

輸入電壓優化 ：在允許范圍內降低VIN（如從15V降至12V），減少開關損耗

經計算，采取上述措施后，5A工況下結溫可從125℃降至105℃，滿足125℃環溫要求。

8.3 低溫啟動輔助電路

-55℃啟動時，若輸入電源內阻較大，可能出現啟動瞬間VIN跌落導致UVLO誤觸發。建議在輸入端并聯≥100μF鉭電容（-55℃下容量保持率>80%），并在RUN引腳增加10nF延時電容。?

9. 結論

ASP3605在寬溫域下的啟動與運行特性可總結為：

低溫適應性良好 ：-55℃可正常啟動，啟動時間縮短至26-29ms，但輸出電壓精度因測量誤差與器件溫漂下降，需在關鍵應用中增加本地補償

高溫性能受限 ：3.3V/5A工況在100℃環境溫度觸發保護，表明熱設計余量不足；1.2V/4.8A工況可通過120℃測試，佐證低壓輸出的熱優勢

降額曲線必要性 ：必須根據環境溫度曲線降額使用，100℃以上3.3V輸出需從5A降至1A，否則將反復觸發過溫保護

封裝熱瓶頸 ：0.8mil金線的簡封結構在高溫下可靠性存疑，長期125℃工作需進行加速壽命測試驗證

本研究填補了ASP3605在-55℃?150℃寬溫域的性能數據空白，揭示了其作為工規芯片的實際能力邊界。雖然可應對極端溫度，但必須實施嚴格的降額與散熱措施。相比僅滿足-40℃?125℃的常規工規芯片，其寬溫能力具有應用價值。
