Vishay/BC Components PTCES SMD PTC熱敏電阻具有正溫度系數，主要用于限制浪涌電流和過載保護。PTEC PTC熱敏電阻是直接加熱的陶瓷基摻雜鈦酸鋇熱敏電阻。這些Vishay/BC Components器件由焊接連接的均質陶瓷PTC組成，封裝在UL 94V-0認證的PPS-GF外殼中。PTCES系列包括標準240J和高能340J選項，可提供大量的浪涌功率循環。

數據手冊：*附件：Vishay ， BC Components PTCES SMD PTC熱敏電阻數據手冊.pdf

特性

• 標準型240J和高能量型340J可供選擇
• 浪涌功率循環：>100,000次
• 適合用于回流焊
• 最高可達1200V直流電壓
• 極耐沖擊和振動
• 最高可達3kVAC 隔離外殼
• 過載時具有自我保護功能，無過熱危險
• AEC-Q200-qualified 的產品評估板

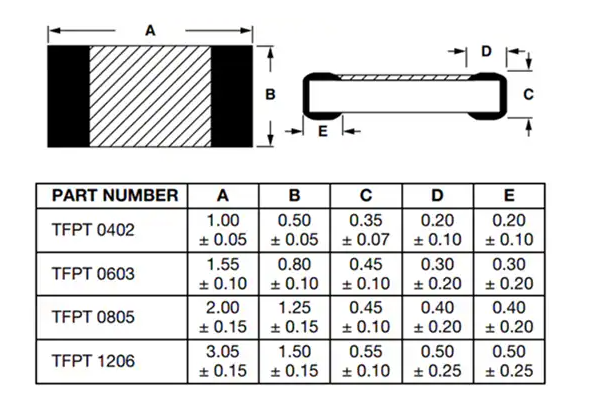

外形和尺寸

Vishay PTCES SMD PTC熱敏電阻技術解析與應用指南

一、產品特性與技術優勢

?Vishay BCcomponents PTCES系列?是專為浪涌電流限制設計的表面貼裝正溫度系數熱敏電阻，其核心技術優勢體現在：

• ?雙重能量等級?：標準型號提供240J能量吸收能力，高能量型號PTCES67可達340J，滿足不同應用場景需求
• ?超長工作壽命?：支持超過100,000次浪涌功率循環，確保設備長期穩定運行
• ?寬電壓范圍?：最大直流工作電壓可達1200V，交流電壓達800VRMS
• ?強化機械性能?：采用UL 94 V-0認證PPS-GF外殼，具備優異的抗沖擊和振動能力
• ?自主保護機制?：在過載情況下可自行保護，無過熱風險

二、核心電氣參數詳解

基本參數規格

• ?標稱電阻范圍?：60Ω至1000Ω（25℃條件下）
• ?開關溫度?：135℃（PTCES17系列）/165℃（PTCES67系列）
• ?最大浪涌電流?：10A至40A
• ?工作溫度范圍?：-40℃至+105℃
• ?熱時間常數?：260秒（靜態空氣冷卻）

關鍵性能指標

三、應用場景與電路設計

主要應用領域

1. ?AC/DC和DC/DC轉換器?中的浪涌電流限制
2. ?能量泄放和DC鏈路電路?
3. ?緊急放電電路?
4. ?車載充電器（OBC）和電池充電設備?
5. ?電機驅動系統?

電路配置方案

根據不同應用需求，PTCES可采用多種電路拓撲結構：

?三相電路配置?

• 橋后PTC布局（K=0.94）
• 橋前三相PTC布局（K=0.94）
• 橋前兩相PTC布局（K=0.84）

?單相電路配置?

• 橋前PTC布局（K=0.76）
• 橋后PTC布局（K=0.76）

?直流充放電電路?（K=1.00）

四、設計與選型指南

PTC數量計算公式

在DC鏈路或其它電容組應用中，所需PTCES數量的計算公式為：

? N ≥ (K × C × V2) / [2 × Cth × (Tsw - Tamb)] ?

? 參數說明： ?

• N：所需PTCES數量
• C：總電容值（法拉）
• V：電容上最大直流電壓
• Cth：單個PTC熱容量（J/K）
• Tsw：PTCES最小開關溫度
• Tamb：最高工作環境溫度

選型考慮因素

1. ?環境溫度影響?：最大工作電壓隨環境溫度升高而降低
2. ?電壓持續時間?：不同工作時長需對應不同的降額系數
3. ?脈沖電壓效應?：高壓脈沖下電阻值會顯著變化，需參考R(Vp)/R(LV)比值曲線

五、安裝與封裝要點

焊接工藝

• ?回流焊接?：支持任意位置安裝
• ?溫度控制?：過載時表面溫度最高可達180℃
• ?封裝限制?：不適用于灌封或密封應用

包裝規格

• ?卷帶包裝?：標準350片/卷
• ?符合標準?：IEC 60286-3，44.0mm帶寬

六、技術發展趨勢

PTCES系列代表了熱敏電阻技術的先進水平，其發展方向聚焦于：

• ?更高能量密度?：在相同體積下提供更強的能量吸收能力
• ?更快的響應速度?：減少熱時間常數，提高保護響應效率
• ?更寬的適用范圍?：擴展工作溫度范圍和電壓等級
