測試設備：信號發生器、ATA-2022H、阻抗分析儀、玻璃平板、壓電陶瓷、移液槍、CCD相機等。

實驗實驗原理圖見圖1。

圖1(a)基于壓電-聲流效應的液滴定向驅動的實驗原理示意圖；(b)實驗裝置圖；(c)液滴內部的聲流效應

實驗過程：

1、實驗裝置搭建

基底處理：在玻璃平板表面涂覆疏水涂層（玻璃防水劑），確保液滴接觸角接近90°；使用紫外線光固化膠水（膠層厚度<0.1mm）將PZT-5H壓電陶瓷粘貼在玻璃平板一側，采用翻邊電極設計保證正負電極接線在同一側，便于電路連接。

電路連接：按“信號發生器→功率放大器→壓電陶瓷”順序連接電路，同時將阻抗分析儀接入壓電陶瓷兩端，用于檢測阻抗特性；將CCD相機對準玻璃平板上的液滴放置區域，確保清晰捕捉液滴運動，實驗實拍圖見圖2。

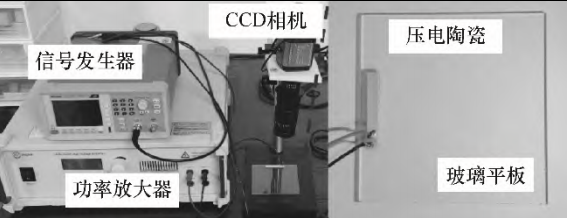

圖2實驗實拍圖

2、最佳激勵頻率確定

通過數值模擬軟件構建實驗裝置模型，進行網格劃分與阻抗-頻率特性仿真，分析不同頻率下裝置的阻抗值與振幅分布；根據仿真結果，確定650kHz為最佳激勵頻率（此頻率下阻抗僅114Ω，加載相同電壓時輸出功率最大、平板超聲波振幅最強，液滴吸收能量最多）。根據數值模擬結果確定最佳振動頻率見圖3。

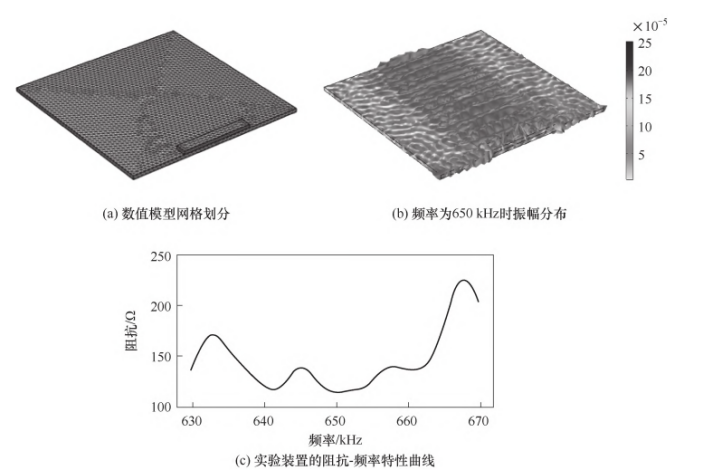

圖3根據數值模擬結果確定最佳振動頻率

3、液滴運動特性測試

驅動電壓影響測試：固定液滴體積為100μl，通過信號發生器設定頻率為650kHz，利用功率放大器調節輸出電壓（峰值30~100V），每間隔5~10V取一個工況；用移液槍將液滴置于玻璃平板中心，開啟設備后通過CCD相機記錄液滴運動過程，用ImageJ軟件計算各電壓下的平均運動速度，每個工況重復3次實驗以減少誤差（速度測量偏差<5%）。

液滴體積影響測試：固定驅動電壓為50V、頻率為650kHz，通過移液槍制備體積為0~250μl的液滴（間隔50μl取工況），重復上述“放置-記錄-計算”步驟，分析液滴體積與運動速度的關系。驅動電壓和液滴體積對液滴運動特性的影響見圖4。

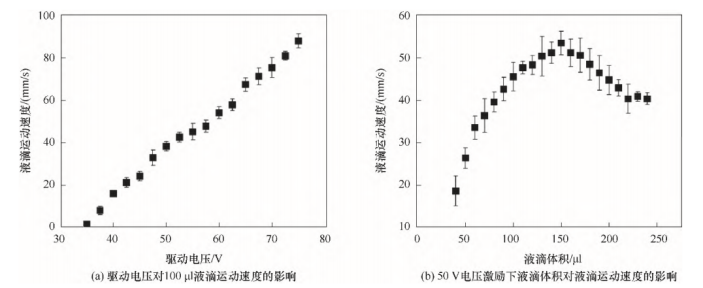

圖4驅動電壓和液滴體積對液滴運動特性的影響

4、能量分析驗證

基于微擾理論推導液滴吸收的無量綱聲學能量公式，計算不同液滴半徑下的能量密度；將理論計算結果（多項式擬合后）與實驗中“液滴體積-運動速度”數據對照，驗證能量吸收與液滴運動的關聯性（如理論上液滴半徑10mm時能量密度最大，對應實驗中140~160μl液滴速度最高）。

實驗結果：

1、技術可行性驗證：基于壓電-聲流效應的液滴定向驅動技術有效，可通過35V以上低電壓定向驅動體積>50μl的液滴；當驅動電壓為75V時，100μl液滴的最大運動速度達88mm/s，且液滴沿超聲波傳播方向定向移動，無明顯偏離。

2、驅動電壓影響規律：液滴運動速度隨驅動電壓升高呈線性增長趨勢；電壓<35V時，液滴吸收的聲學能量不足以克服表面釘扎力，無法產生移動；電壓35~70V時驅動效果最優，速度增長穩定且無液滴飛濺。

3、液滴體積影響規律：液滴運動速度隨體積增大呈先增后減趨勢；體積<50μl時，釘扎力占主導，液滴難以驅動；體積50~150μl時，液滴吸收的聲學能量密度逐漸增大，速度提升至峰值53.5mm/s（150μl附近）；體積>150μl時，液滴質量增大導致能量密度下降，速度逐漸降低。

4、最佳頻率與能量匹配：650kHz為最佳激勵頻率，此頻率下裝置阻抗114Ω、振幅最大；能量分析表明，液滴吸收的無量綱能量密度隨半徑增大先增后減，半徑10mm（對應體積140~160μl）時能量密度最高，與實驗中“150μl液滴速度最大”的結果一致，驗證了理論模型的正確性。

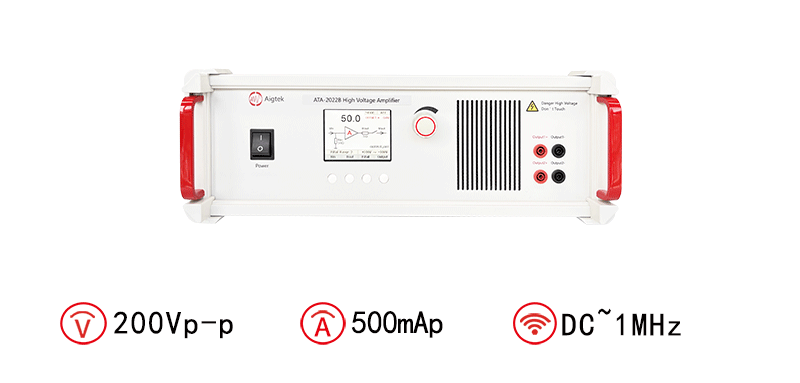

電壓放大器推薦：ATA-2022B

圖：ATA-2022B高壓放大器指標參數
